教科版 (2019)選擇性必修 第一冊1 光的折射定律教課課件ppt

這是一份教科版 (2019)選擇性必修 第一冊1 光的折射定律教課課件ppt，共38頁。PPT課件主要包含了目錄索引等內容，歡迎下載使用。

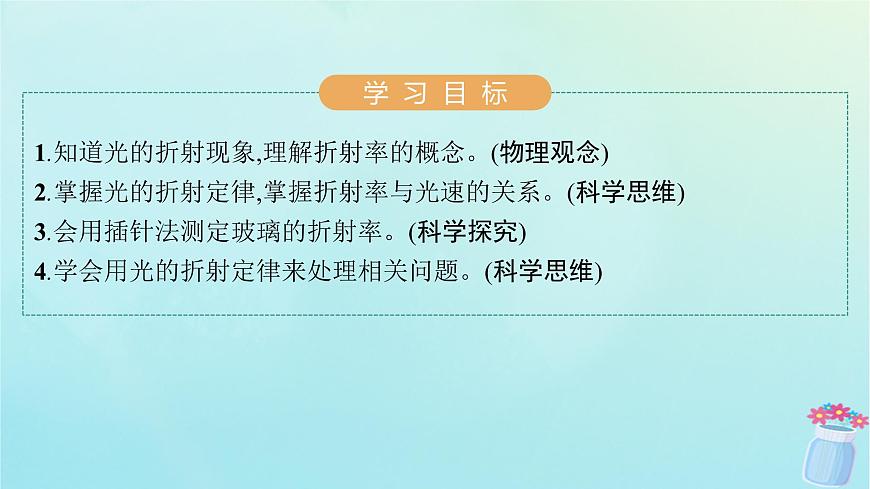

1.知道光的折射現象,理解折射率的概念。(物理觀念)2.掌握光的折射定律,掌握折射率與光速的關系。(科學思維)3.會用插針法測定玻璃的折射率。(科學探究)4.學會用光的折射定律來處理相關問題。(科學思維)

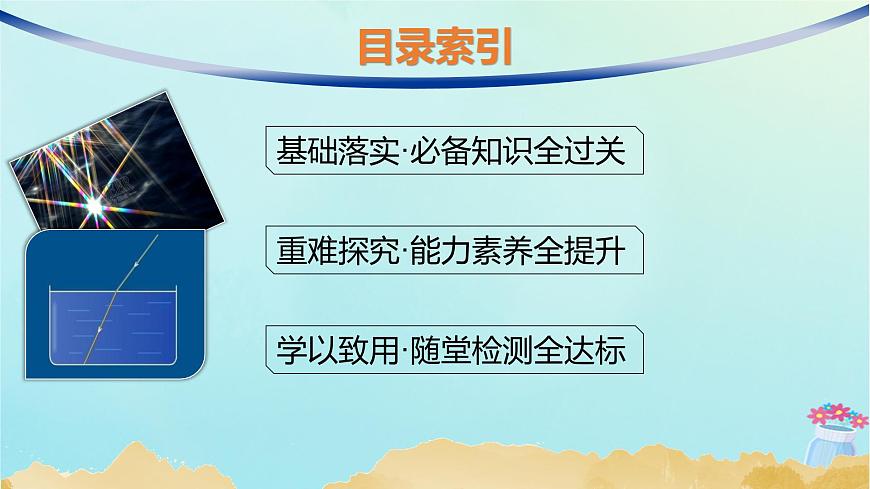

基礎落實·必備知識全過關
重難探究·能力素養全提升
學以致用·隨堂檢測全達標

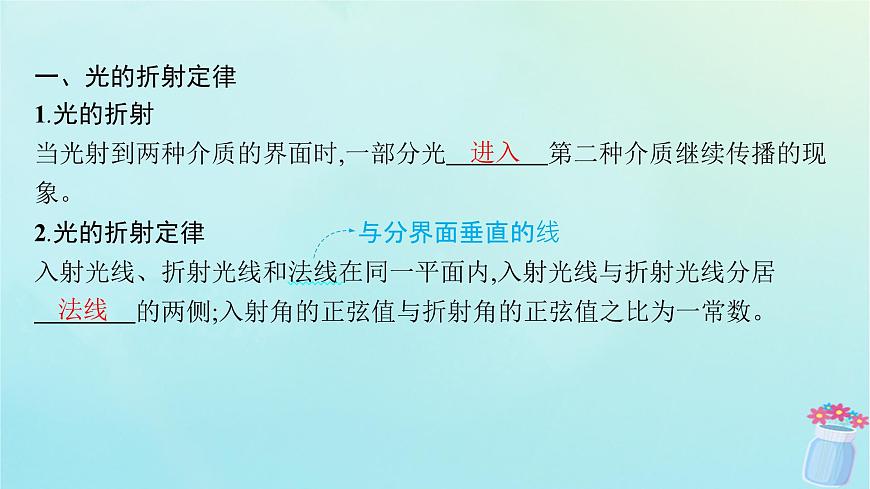

一、光的折射定律1.光的折射當光射到兩種介質的界面時,一部分光　　　　第二種介質繼續傳播的現象。?2.光的折射定律　　　　　　與分界面垂直的線入射光線、折射光線和法線在同一平面內,入射光線與折射光線分居　　　　的兩側;入射角的正弦值與折射角的正弦值之比為一常數。?

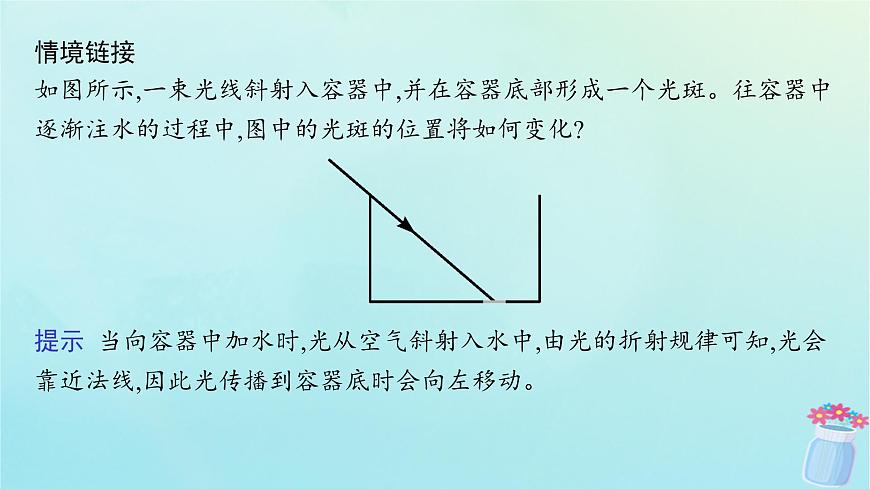

情境鏈接如圖所示,一束光線斜射入容器中,并在容器底部形成一個光斑。往容器中逐漸注水的過程中,圖中的光斑的位置將如何變化?
提示 當向容器中加水時,光從空氣斜射入水中,由光的折射規律可知,光會靠近法線,因此光傳播到容器底時會向左移動。

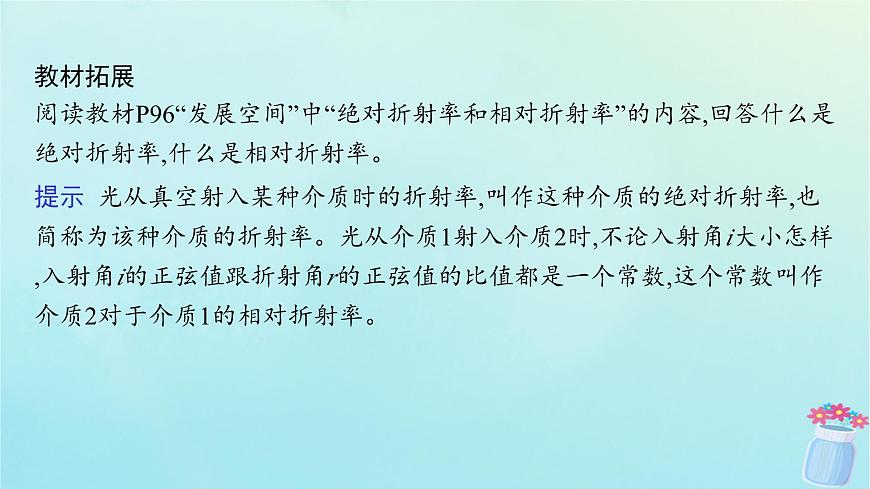

教材拓展閱讀教材P96“發展空間”中“絕對折射率和相對折射率”的內容,回答什么是絕對折射率,什么是相對折射率。
提示 光從真空射入某種介質時的折射率,叫作這種介質的絕對折射率,也簡稱為該種介質的折射率。光從介質1射入介質2時,不論入射角i大小怎樣,入射角i的正弦值跟折射角r的正弦值的比值都是一個常數,這個常數叫作介質2對于介質1的相對折射率。
易錯辨析(1)一束光從空氣進入水中時傳播方向一定改變。(　　)(2)無論是光的折射,還是反射,光路都是可逆的。(　　)(3)入射角越大,折射率越大。(　　)(4)若光從空氣射入水中,它的傳播速度一定增大。(　　)
探究點一　對光的折射定律的理解
導學探究將一根筷子豎直插入裝有水的玻璃杯中,從水平方向拍攝的照片如圖所示?？瓷先?浸在水中的這段筷子產生了側移,而且變粗了。如何解釋觀察到的現象?
提示 筷子產生了側移是因?yàn)檎凵?變粗是因?yàn)楸谑且粋€(gè)曲面,與水組成一個凸透鏡,有一定的放大作用。
知識歸納1.對折射現象的理解(1)現象:當光從一種介質斜射入另一種介質時,其傳播方向發生了改變,即入射角i與折射角r不相等(i≠r)。特殊情況:當光垂直分界面射入另一種介質時,傳播方向不變,但傳播速度發生變化,也屬于折射現象。(2)原理:光在不同介質中的傳播速度不同,這正是光發生折射的原因。(3)入射角與折射角的大小關系:光從一種介質進入另一種介質時,折射角與入射角的大小關系要看兩種介質的折射率的大小關系。當光從真空斜射入介質時,入射角大于折射角;當光從介質斜射入真空時,入射角小于折射角。(4)光路是可逆的。
2.對折射定律的理解(1)“同面內”:“折射光線與入射光線、法線處在同一平面內”,這句話大體上說明了三線的空間位置——三線共面。(2)“線兩旁”:“折射光線與入射光線分居法線兩側”,這句話把折射光線的位置又做了進一步的確定。(3)“正比例”:“入射角的正弦與折射角的正弦成正比”,即 =n,折射角r隨入射角i的變化而變化,入射角i的正弦與折射角r的正弦之比是定值。
特別提示　解決光的折射問題的基本思路(1)根據題意畫出正確的光路圖。(2)利用幾何關系確定光路圖中的邊、角關系,要注意入射角、折射角均以法線為標準。(3)利用折射定律、折射率公式求解。
應用體驗【例1】 如圖所示,一小孩站在寬6 m的河邊,在他正對面的岸邊有一距離河面高度為3 m的樹,樹的正下方河底有一塊石頭,小孩向河面看去,可同時看到樹頂和石頭兩者的像,并發現兩個像重合。若小孩的眼睛離河面高為1.5 m,河水的折射率為 ,試估算河水深度。
答案 5.3 m解析 樹頂反射和石頭折射成像的光路圖如圖所示
對點演練1一個大游泳池,池底水平,水深1.0 m,有長OA=1.3 m的直桿直立于池底,當太陽光以與水平方向成37°角射在水面上時,測得桿在池底的影長OA'=1.15 m。sin 37°=0.6,cs 37°=0.8,求:(1)水的折射率;(2)當池水深度變?yōu)?.7 m時桿在池底的影長OA″的長度。
探究點二　對折射率的理解
導學探究在探究光由真空射入某種透明介質發生折射的規律時得到的實驗數據如下表所示。請?jiān)诒砀窕A(chǔ)上分析:隨著入射角的增大,折射角怎樣變化?當入射角與折射角發生變化時,有沒有保持不變的量?
提示 由表中數據可以看出,隨著入射角的增大,折射角增大。但入射角的正弦值和折射角的正弦值之比保持不變。
知識歸納(1)關于正弦值:當光由真空射入某種介質時,入射角、折射角以及它們的正弦值是可以改變的,但正弦值的比值是一個常數。(2)關于常數n:入射角的正弦值跟折射角的正弦值之比是一個常數,但不同介質具有不同的常數,說明常數反映了該介質的光學特性。(3)折射率與光速的關系:介質的折射率n跟光在其中的傳播速度v有關,即n= 。由于光在真空中的傳播速度c大于光在任何介質中的傳播速度v,所以任何介質的折射率n都大于1。(4)折射率的決定因素:介質的折射率是反映介質的光學性質的物理量,它的大小由介質本身及光的性質共同決定,不隨入射角、折射角的變化而變化。
特別提示　(1)折射率的定義式中i為真空(空氣)中的光線與法線的夾角,不一定是入射角;r為介質中的光線與法線的夾角,也不一定是折射角。(2)介質的折射率與介質的密度沒有必然的聯系。密度大,折射率未必大,如水和酒精,水的密度較大,但水的折射率較小。
對點演練2如圖所示,一個儲油桶的底面直徑d=0.6 m。當桶內沒有油時,從P點經桶壁上邊緣O點恰能看到桶壁上的A點。當桶內裝滿油時,仍沿PA方向看去,恰好看到桶壁上的B點。已知A點的深度為0.8 m,B、O兩點間距離為1.5 m,真空中光速c=3×108 m/s。求:(1)油的折射率;(2)光在油中傳播的速度。
答案 (1)1.5　(2)2×108 m/s
1.(折射定律的理解與應用)如圖所示,一束光沿AO從空氣射入折射率為n的玻璃中。以O(shè)點為圓心、R為半徑作圓,與折射光的交點為B,過B點向兩介質的交界面作垂線,垂足為N,AO的延長線交BN于M,記OM=r;再以O(shè)點為圓心、r為半徑作圓,則(　　)
2.(折射率)某透明材料制成的管道的橫截面如圖所示,a、b為以O(shè)點為圓心的同心圓。用兩束平行光Q、P射向管道,光束P通過圓心,光束Q進入材料的折射光線恰好與圓a相切,并與光束P交于圓b上的M點。已知b的半徑是a的兩倍,則該材料的折射率為(　　)
解析 連線如圖所示,已知b的半徑是a的兩倍,且根據幾何關系可知,兩光線入射點與O點組成了正三角形,所以Q光線入射角為60°,折射角為30°,
3.(折射定律的應用)如圖所示,假設一條自身能發光的魚在水面下2.88 m深度處水平向岸邊勻速游動,岸上地面水平,且地面上有一豎直高塔,魚發出的光束始終與水平面成53°角,魚向岸邊游動了2 m,其光束投到塔上的光斑高度相應下移了1.5 m。sin 37°=0.6,cs 37°=0.8,真空中的光速c=3×108 m/s,求:
(1)水對該光的折射率n;(2)光從魚所在位置傳播到水面的時間t。
解析 (1)設折射角為θ,如圖所示由幾何關系知EF=GD由勾股定理得CG2=DG2+CD2
4.(折射定律的應用)彩虹是一種大氣光學現象,是太陽光經過雨滴的折射和反射形成的。彩虹成因的簡化示意圖如圖所示,紅色細光束a射到折射率為 的透明球表面,入射角為45°,在球的內壁經過一次反射后,從球面射出的光線為b。球的半徑為R,真空中的光速為c,求:(1)入射光線a與出射光線b之間的夾角α;(2)光在球內的傳播時間。
解得折射角r=30°畫出光路圖如圖所示則光線方向改變了45°-30°=15°光在球面內的入射角為30°,經一次反射,光線的傳播方向改變了180°-2×30°=120°再射出球體時傳播方向又改變15°,因此光線偏轉了120°+2×15°=150°則入射光線a與出射光線b之間的夾角α=180°-150°=30°。
