高中物理教科版 (2019)選擇性必修 第一冊5 實驗：用雙縫干涉測量光的波長作業課件ppt

這是一份高中物理教科版 (2019)選擇性必修 第一冊5 實驗：用雙縫干涉測量光的波長作業課件ppt，共12頁。

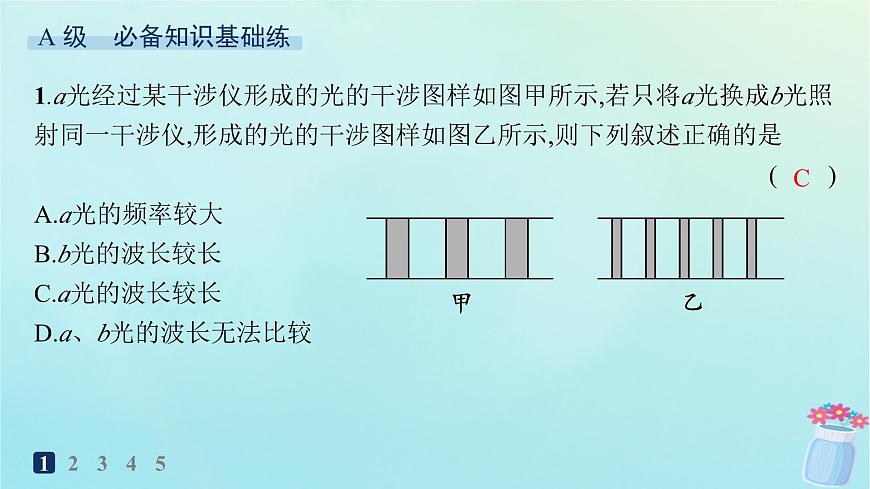

1.a光經過某干涉儀形成的光的干涉圖樣如圖甲所示,若只將a光換成b光照射同一干涉儀,形成的光的干涉圖樣如圖乙所示,則下列敘述正確的是(　　)A.a光的頻率較大B.b光的波長較長C.a光的波長較長D.a、b光的波長無法比較
2.某同學用光傳感器做雙縫干涉實驗,圖甲、乙分別對應的是第一次和第二次實驗得到的干涉圖線。比較甲、乙兩圖線可判斷,第一次實驗中的(　　)A.縫距一定較大B.光較弱C.光源離雙縫的距離較大D.雙縫離光傳感器的距離可能較小
解析 比較甲、乙兩圖線可判斷,第一次實驗得到的條紋間距較小,根據條紋間距公式Δx= λ,可知第一次實驗中的雙縫離光傳感器的距離可能較小,或縫距可能較大,故選D。

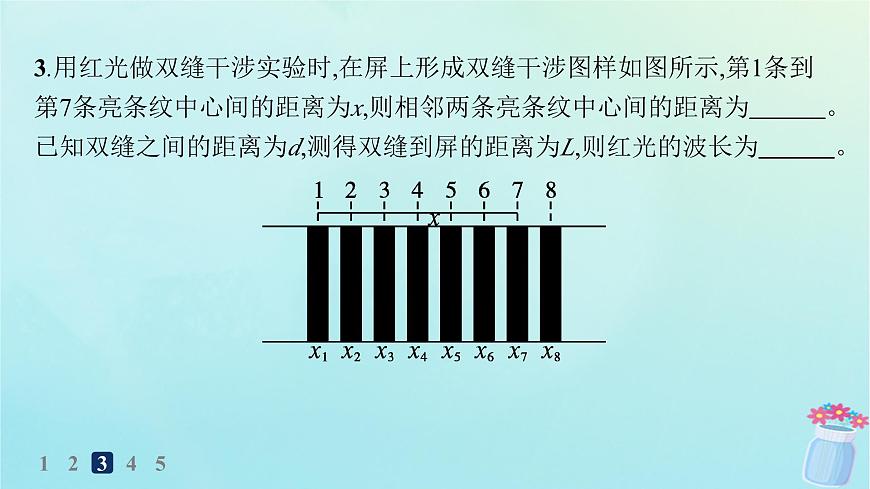

3.用紅光做雙縫干涉實驗時,在屏上形成雙縫干涉圖樣如圖所示,第1條到第7條亮條紋中心間的距離為x,則相鄰兩條亮條紋中心間的距離為　　　。已知雙縫之間的距離為d,測得雙縫到屏的距離為L(zhǎng),則紅光的波長為　　　。
4.某實驗小組利用如圖甲所示的裝置完成“用雙縫干涉測量光的波長”實驗,雙縫之間的距離d=0.20 mm,雙縫到光屏間的距離l=70 cm。(1)實驗時觀察到干涉條紋比較模糊,要使條紋變得清晰,以下調節的做法正確的是　　　　。?A.旋轉測量頭B.移動光源C.調節撥桿使單縫與雙縫平行D.左右轉動透鏡
(2)正確調節后,轉動測量頭的手輪,使分劃板的中心刻線對齊亮條紋的中心,分劃板在圖乙中A、B位置時手輪上的讀數分別如圖丙所示。①分劃板在圖中A位置時讀數為xA=　　　 mm,在B位置時讀數為xB=　　　 mm。②相鄰兩條紋間距Δx=　　　　 mm。?③根據以上數據可得出光的波長λ=　　　　 m。(保留2位有效數字)?
答案 (1)C　(2)10.10　19.10　1.5　4.3×10-7解析 (1)若單縫與雙縫不平行,則單縫上不同點發出的光在通過雙縫后形成的干涉條紋將不在相應的位置重合,造成干涉條紋模糊,所以應調節撥桿使單縫與雙縫平行,故選C。
(2)在A(yíng)位置時讀數為xA=1 cm+0.05 mm×2=10.10 mm,在B位置時讀數為xB=1.9 cm+0.05 mm×2=19.10 mm。A位置和B位置之間的距離為x=xB-xA=9 mm,
5.某同學用圖甲所示的實驗裝置做“用雙縫干涉測量光的波長”的實驗,他用帶有游標尺的測量頭(如圖乙所示)測量相鄰兩條亮條紋間的距離Δx。轉動測量頭的手輪,使分劃板的中心刻線對齊某一條亮條紋(將這一條紋確定為第1亮條紋)的中心,此時游標尺上的示數如圖丙所示;再轉動測量頭的手輪,使分劃板的中心刻線對齊第7亮條紋的中心,此時游標尺上的示數情況如圖丁所示,則圖丁的示數x2=　　　　 mm。如果實驗所用雙縫之間的距離d=0.20 mm,雙縫到屏的距離L=60 cm。根據以上數據可得出光的波長λ=　　　　 m。(保留2位有效數字)?
