新教材2023_2024學年高中物理第5章傳感器本章整合課件教科版選擇性必修第二冊

這是一份新教材2023_2024學年高中物理第5章傳感器本章整合課件教科版選擇性必修第二冊，共10頁。

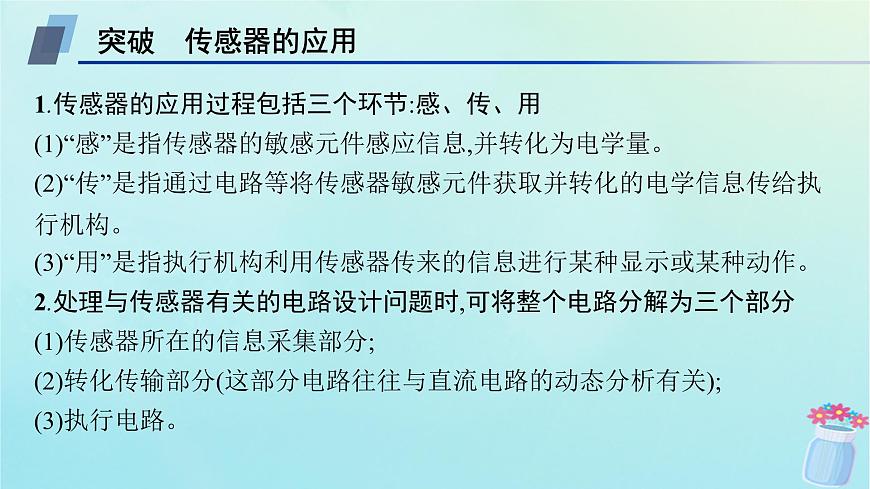

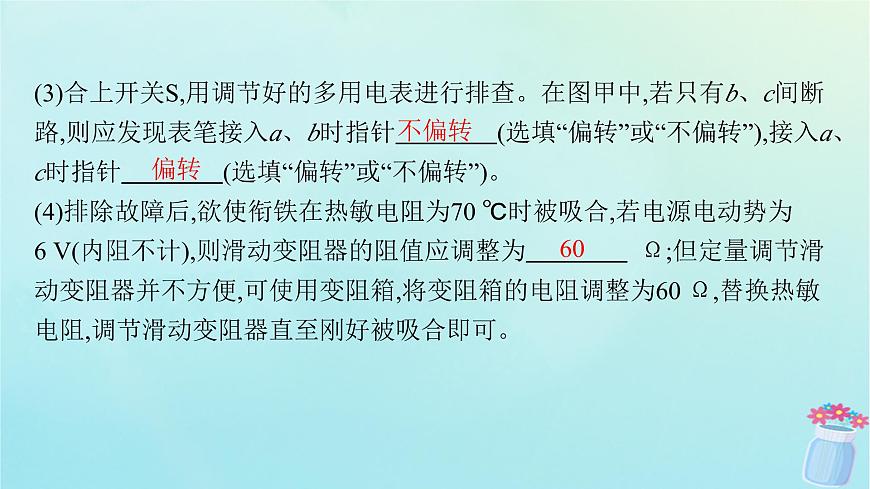

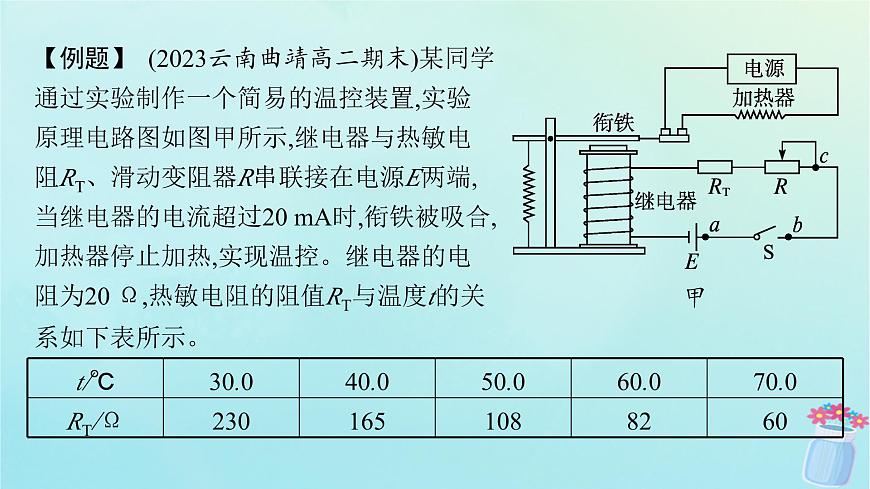

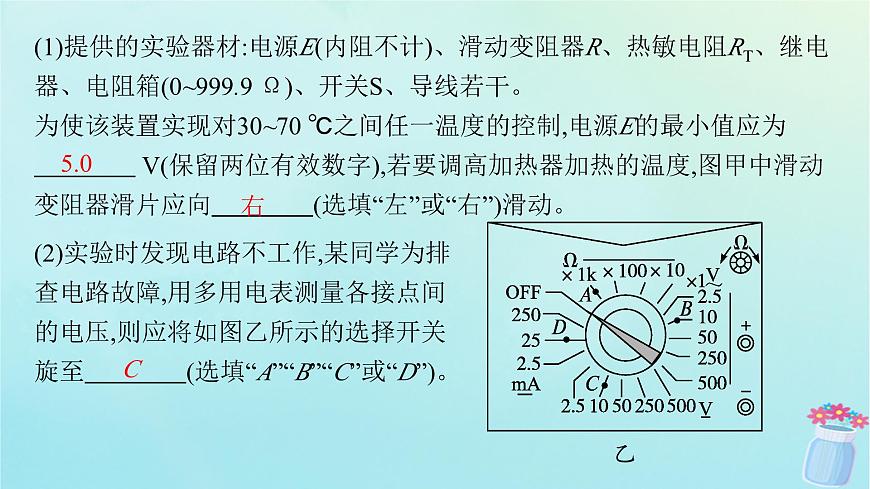

第五章本章整合突破　傳感器的應用1.傳感器的應用過程包括三個環節:感、傳、用(1)“感”是指傳感器的敏感元件感應信息,并轉化為電學量。(2)“傳”是指通過電路等將傳感器敏感元件獲取并轉化的電學信息傳給執行機構。(3)“用”是指執行機構利用傳感器傳來的信息進行某種顯示或某種動作。2.處理與傳感器有關的電路設計問題時,可將整個電路分解為三個部分(1)傳感器所在的信息采集部分;(2)轉化傳輸部分(這部分電路往往與直流電路的動態分析有關);(3)執行電路?！纠}】 (2023云南曲靖高二期末)某同學通過實驗制作一個簡易的溫控裝置,實驗原理電路圖如圖甲所示,繼電器與熱敏電阻RT、滑動變阻器R串聯接在電源E兩端,當繼電器的電流超過20 mA時,銜鐵被吸合,加熱器停止加熱,實現溫控。繼電器的電阻為20 Ω,熱敏電阻的阻值RT與溫度t的關系如下表所示。甲 (1)提供的實驗器材:電源E(內阻不計)、滑動變阻器R、熱敏電阻RT、繼電器、電阻箱(0~999.9 Ω)、開關S、導線若干。為使該裝置實現對30~70 ℃之間任一溫度的控制,電源E的最小值應為　　　　 V(保留兩位有效數字),若要調高加熱器加熱的溫度,圖甲中滑動變阻器滑片應向　　　　(選填“左”或“右”)滑動。?乙(2)實驗時發現電路不工作,某同學為排查電路故障,用多用電表測量各接點間的電壓,則應將如圖乙所示的選擇開關旋至　　　　(選填“A”“B”“C”或“D”)。?5.0右C(3)合上開關S,用調節好的多用電表進行排查。在圖甲中,若只有b、c間斷路,則應發現表筆接入a、b時指針　　　　(選填“偏轉”或“不偏轉”),接入a、c時指針　　　　(選填“偏轉”或“不偏轉”)。?(4)排除故障后,欲使銜鐵在熱敏電阻為70 ℃時被吸合,若電源電動勢為6 V(內阻不計),則滑動變阻器的阻值應調整為　　　　 Ω;但定量調節滑動變阻器并不方便,可使用變阻箱,將變阻箱的電阻調整為60 Ω,替換熱敏電阻,調節滑動變阻器直至剛好被吸合即可。?不偏轉 偏轉60解析 (1)要想控制30 ℃時的情況,此時熱敏電阻的阻值為230 Ω,需要的最小電動勢E=20×10-3×(230+20) V=5.0 V,若要調高加熱器加熱的溫度,則熱敏電阻的阻值變小,故滑動變阻器的阻值要增大,即向右滑動。(2)要想測量電壓,應將旋鈕旋至電壓擋位上,電動勢為5.0 V,因此應選擇10 V量程,故旋至C點。(3)若只有b、c間斷路,則應發現表筆接入a、b時電表與電源不連接,因此指針不偏轉;而接入a、c時,電表與電源直接連接,故指針發生偏轉。(4)當溫度為70 ℃,熱敏電阻RT=60 Ω,用電阻箱替代熱敏電阻,所以把電阻箱數值調到60 Ω。對點演練(2023廣東高二期末)2022年北京冬奧會室內賽場利用溫度傳感器實時監控賽場溫度,而溫度傳感器的主要部件是熱敏電阻。某探究小組的同學用一個熱敏電阻設計了一個簡易的“過熱自動報警電路”。甲 (1)為了測量熱敏電阻RT的阻值隨溫度變化的關系,該小組設計了如圖甲所示的電路,他們的實驗步驟如下:①將單刀雙擲開關S擲向1,調節熱敏電阻的溫度t1,記下電流表的相應示數I1;②將單刀雙擲開關S擲向2,調節電阻箱R使電流表的讀數為　　　　,記下電阻箱相應的示數R2;?③逐步升高溫度的數值,每一溫度下重復步驟①②;I1 ④根據實驗測得的數據,作出了熱敏電阻RT的阻值隨溫度t變化的圖像,如圖乙所示。乙 (2)該小組設計的“過熱自動報警電路”如圖丙所示,電源的電動勢為E=3 V,電源內阻可忽略,繼電器線圈用漆包線繞成,阻值為R0=15 Ω。將熱敏電阻RT安裝在需要探測溫度的地方,當線圈中的電流大于等于60 mA時,繼電器的銜鐵將被吸合,警鈴響起,同時指示燈熄滅。圖丙中警鈴的接線柱C應與接線柱　　　　(選填“A”或“B”)相連,指示燈的接線柱D應與接線柱　　　　(選填“A”或“B”)相連;環境溫度超過　　　　 ℃時,警鈴響起報警;若電源有一定的內阻,則警鈴報警時對應的溫度將　　　　(選填“升高”“降低”或“不變”)。?丙 B A40升高解析 (1)②實驗采用等效替代法﹐將單刀雙擲開關S擲向2,調節電阻箱R使電流表的讀數為I1。(2)溫度升高時,熱敏電阻的阻值減小,根據歐姆定律,熱敏電阻的阻值減小,電路中電流就會增大,電磁鐵的磁性就會增大。當環境溫度超過某一值時,繼電器的下觸點接觸,上觸點分離,警鈴響,所以警鈴的接線柱C應與接線柱B相連,指示燈的接線柱D應與接線柱A相連。當線圈中的電流I=60 mA=0.06 A時,繼電器的銜鐵將被吸合,警鈴報警控制電路的總電阻 =50 Ω,熱敏電阻RT=R總-R0=50 Ω-15 Ω=35 Ω,由圖乙可知,此時t=40 ℃;所以當溫度t≥40 ℃時,警鈴報警。當考慮電源內阻時,線圈中的電流大于等于60 mA,則 =50 Ω,不變,但熱敏電阻RT'=R總-R0-r,熱敏電阻的阻值變小,溫度升高。
