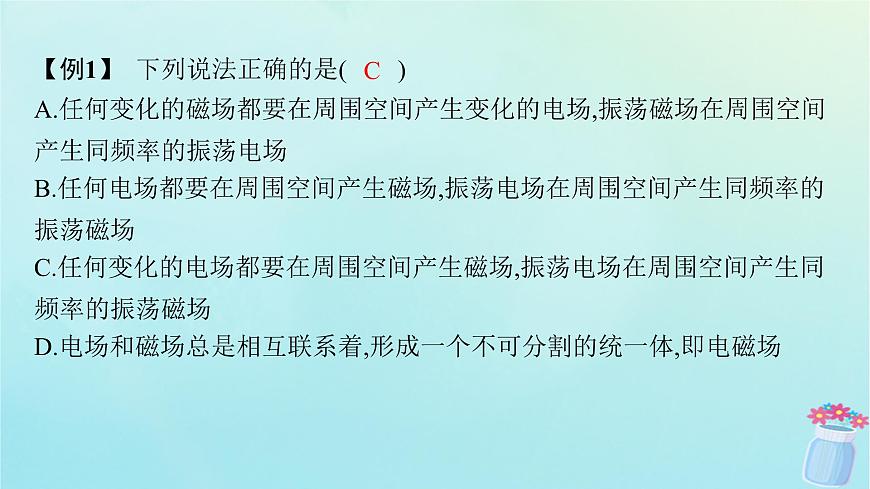

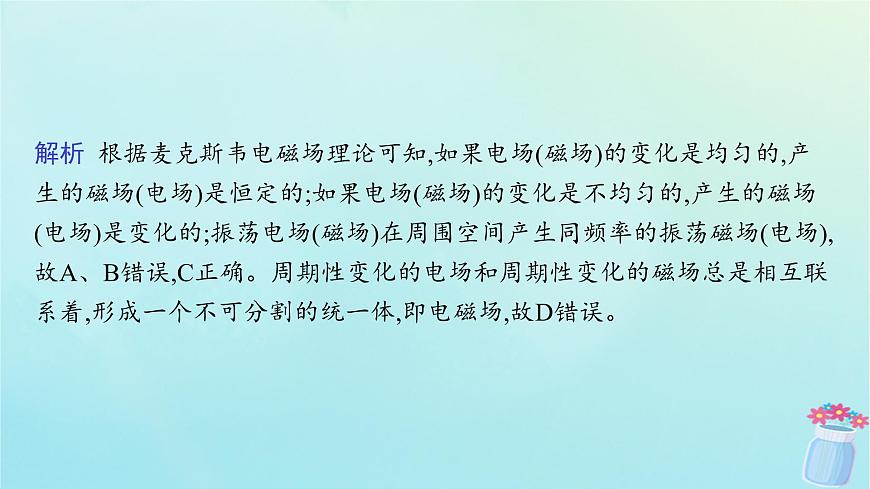

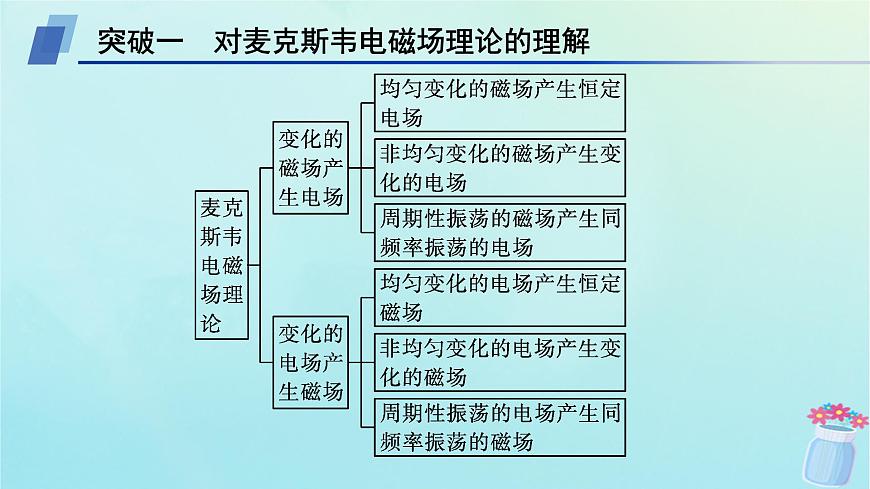

第四章本章整合突破一　對麥克斯韋電磁場理論的理解【例1】 下列說法正確的是(　　)A.任何變化的磁場都要在周圍空間產生變化的電場,振蕩磁場在周圍空間產生同頻率的振蕩電場B.任何電場都要在周圍空間產生磁場,振蕩電場在周圍空間產生同頻率的振蕩磁場C.任何變化的電場都要在周圍空間產生磁場,振蕩電場在周圍空間產生同頻率的振蕩磁場D.電場和磁場總是相互聯系著,形成一個不可分割的統一體,即電磁場C解析 根據麥克斯韋電磁場理論可知,如果電場(磁場)的變化是均勻的,產生的磁場(電場)是恒定的;如果電場(磁場)的變化是不均勻的,產生的磁場(電場)是變化的;振蕩電場(磁場)在周圍空間產生同頻率的振蕩磁場(電場),故A、B錯誤,C正確。周期性變化的電場和周期性變化的磁場總是相互聯系著,形成一個不可分割的統一體,即電磁場,故D錯誤。對點演練1 (多選)如圖所示,有一水平放置、內壁光滑、絕緣的真空圓形管,半徑為R;有一帶正電的粒子靜止在管內,整個裝置處于豎直向上的磁場中。要使帶電粒子由靜止開始沿管做圓周運動,所加磁場可能是(　　)A.勻強磁場B.均勻增加的磁場C.均勻減少的磁場D.由于洛倫茲力不做功,不管加什么磁場都不能使帶電粒子運動BC解析 恒定的磁場對靜止的電荷不產生力的作用,但當磁場變化時可產生電場,電場對帶電粒子產生電場力的作用,帶電粒子在電場力作用下可以產生加速度,使其沿管做圓周運動,選項B、C正確。突破二　與電磁振蕩周期相關的問題解決電磁振蕩周期相關問題的方法(1)明確振蕩周期 ,即T取決于L、C,與極板所帶電荷量、兩板間電壓無關。(2)明確電感線圈的自感系數L及電容C由哪些因素決定。L一般由線圈的長度、橫截面積、單位長度上的匝數及有無鐵芯決定;由公式 可知,電容C與電介質的相對介電常數εr、極板正對面積S及板間距離d有關?！纠?】 如圖所示,線圈L的自感系數為25 mH,電阻為零,電容器C的電容為40 μF,燈泡D的規格是“4 V　2 W”。開關S閉合后,燈泡正常發光,S斷開后,LC中產生振蕩電流。若從S斷開開始計時,求:(1)當t= ×10-3 s時,電容器的右極板帶何種電荷;(2)當t=π×10-3 s時,LC回路中的電流大小。答案 (1)正電荷　(2)0.5 A 對點演練2如圖所示為LC電路中電容器中的電荷量隨時間變化的圖像,在1×10-6 ~2×10-6 s內,關于電容器的充(或放)電過程及產生的電磁波的波長,正確的結論是(　　)A.充電過程,波長為1 200 mB.充電過程,波長為1 500 mC.放電過程,波長為1 200 mD.放電過程,波長為1 500 mA 解析 由q-t圖像知,1×10-6~2×10-6 s時間內,電容器電荷量增多,可判斷電容器為充電過程;由于電磁波的頻率與產生電磁波的振蕩電路的頻率相同,振蕩電路周期T=4×10-6 s,真空中v=c=3×108 m/s,由v= ,得λ=vT=3×108×4×10-6 m=1 200 m,故A正確。
