高中物理人教版 (2019)選擇性必修 第二冊第三章 交變電流4 電能的輸送精品復習練習題

這是一份高中物理人教版 (2019)選擇性必修 第二冊第三章 交變電流4 電能的輸送精品復習練習題，共4頁。試卷主要包含了遠距離輸電線路的示意圖如圖所示等內容，歡迎下載使用。

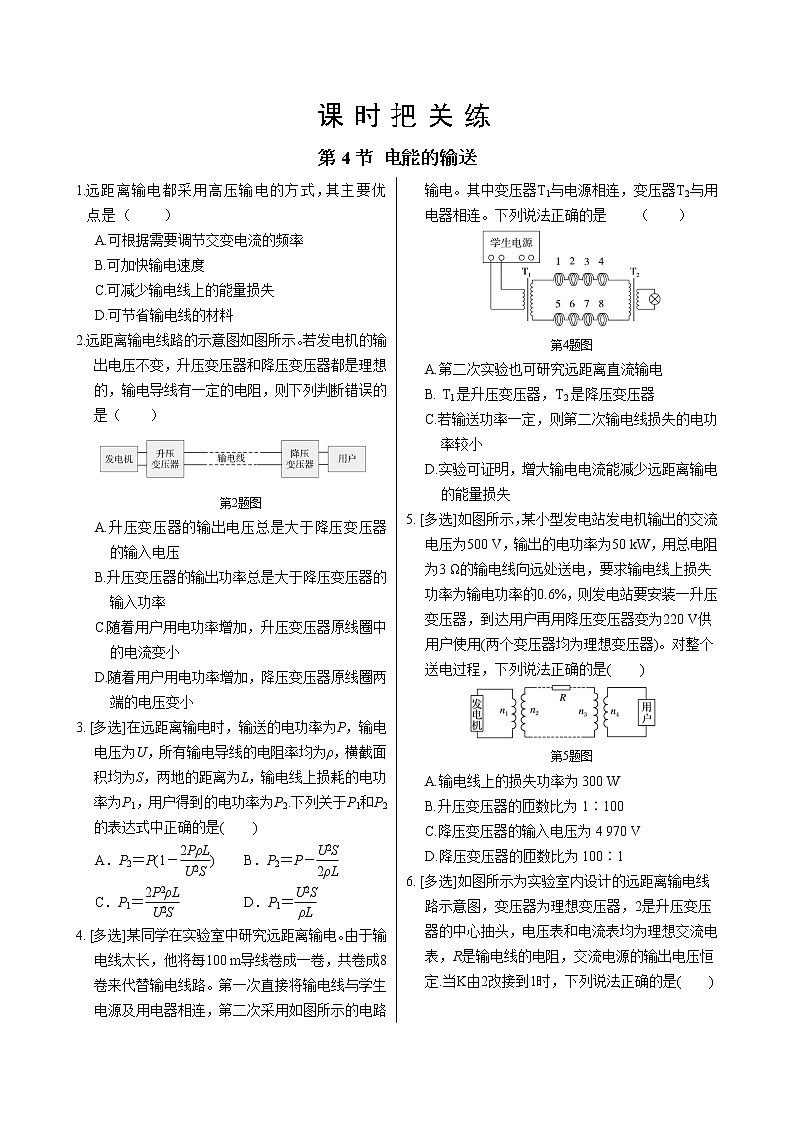

課時把關練第4節 電能的輸送
1.遠距離輸電都采用高壓輸電的方式，其主要優點是（　?。?/span>A.可根據需要調節交變電流的頻率 B.可加快輸電速度C.可減少輸電線上的能量損失 D.可節省輸電線的材料2.遠距離輸電線路的示意圖如圖所示。若發電機的輸出電壓不變，升壓變壓器和降壓變壓器都是理想的，輸電導線有一定的電阻，則下列判斷錯誤的是（　?。?/span>第2題圖A.升壓變壓器的輸出電壓總是大于降壓變壓器的輸入電壓B.升壓變壓器的輸出功率總是大于降壓變壓器的輸入功率C.隨著用戶用電功率增加，升壓變壓器原線圈中的電流變小D.隨著用戶用電功率增加，降壓變壓器原線圈兩端的電壓變小3. [多選]在遠距離輸電時，輸送的電功率為P，輸電電壓為U，所有輸電導線的電阻率均為ρ，橫截面積均為S，兩地的距離為L，輸電線上損耗的電功率為P1，用戶得到的電功率為P2.下列關于P1和P2的表達式中正確的是(　　)A．P2＝P(1－)   B．P2＝P－C．P1＝       D．P1＝4. [多選]某同學在實驗室中研究遠距離輸電。由于輸電線太長，他將每100 m導線卷成一卷，共卷成8卷來代替輸電線路。第一次直接將輸電線與學生電源及用電器相連，第二次采用如圖所示的電路輸電。其中變壓器T1與電源相連，變壓器T2與用電器相連。下列說法正確的是????????????? （　?。?/span>第4題圖A.第二次實驗也可研究遠距離直流輸電B. T1是升壓變壓器，T2是降壓變壓器C.若輸送功率一定，則第二次輸電線損失的電功率較小D.實驗可證明，增大輸電電流能減少遠距離輸電的能量損失5. [多選]如圖所示，某小型發電站發電機輸出的交流電壓為500 V，輸出的電功率為50 kW，用總電阻為3 Ω的輸電線向遠處送電，要求輸電線上損失功率為輸電功率的0.6%，則發電站要安裝一升壓變壓器，到達用戶再用降壓變壓器變?yōu)?/span>220 V供用戶使用(兩個變壓器均為理想變壓器)。對整個送電過程，下列說法正確的是(　　)第5題圖A.輸電線上的損失功率為300 WB.升壓變壓器的匝數比為1∶100C.降壓變壓器的輸入電壓為4 970 VD.降壓變壓器的匝數比為100∶16. [多選]如圖所示為實驗室內設計的遠距離輸電線路示意圖，變壓器為理想變壓器，2是升壓變壓器的中心抽頭，電壓表和電流表均為理想交流電表，R是輸電線的電阻，交流電源的輸出電壓恒定.當K由2改接到1時，下列說法正確的是(　　)第6題圖A.輸電線上損失的功率減小B.電流表的示數一定增大C.電壓表的示數減小D.燈泡的亮度增大7. [多選]如圖所示，有一臺交流發電機通過理想升壓變壓器T1和理想降壓變壓器T2向遠處用戶供電，輸電線的總電阻為R.T1的輸入電壓和輸入功率分別為U1和P1，它的輸出電壓和輸出功率分別為U2和P2；T2的輸入電壓和輸入功率分別為U3和P3，它的輸出電壓和輸出功率分別為U4和P4，設T1的輸入電壓U1一定，當用戶消耗的電功率變大時，有(　　)第7題圖A.P2變大，P3變大   B.P1變小，P2變小C.U2不變，U3變小   D.U2變小，U4變大8.某發電廠原來用11 kV的交變電壓輸電，后來改用升壓變壓器將電壓升到220 kV輸電，輸送的電功率都是P。若輸電線路的電阻為R，下列說法是否正確？請闡述理由。說法1：根據公式I=，提高電壓后輸電線上的電流減小為原來的。說法2：根據公式I=，提高電壓后輸電線上的電流增大為原來的20倍。說法3：根據公式P損=I2R=，提高電壓后輸電線上的功率損失減小為原來的。說法4：根據公式P損=，提高電壓后輸電線上的功率損失增大為原來的400倍。 9.如圖所示是遠距離交流輸電的簡化示意圖。其中發電廠的輸出電壓是U，兩條輸電線的等效總電阻為r，輸電線路中的電流是I1，其末端間的電壓為U1。在輸電線與用戶間連有一理想變壓器，流入用戶端的電流是I2。第9題圖（1）用戶兩端的電壓是多少？（2）理想變壓器的輸入功率是多少？（3）輸電線上損耗的電功率和電壓分別是多少？      10. 水力發電具有防洪、防旱、減少污染等多個優點，現已成為我國的重要能源之一。某條河的流量為4 m3/s，水流下落高度為5 m?，F(xiàn)在利用該河流興建水電站來發電。設所用發電機的總效率為50%。（1）求發電機的輸出功率。（2）設發電機輸出電壓為350 V，輸電線的電阻為4 Ω，允許損耗的功率為5%，則當用戶所需電壓為220 V時，所用升壓變壓器和降壓變壓器匝數之比為多少？（g=9.8 m/s2）

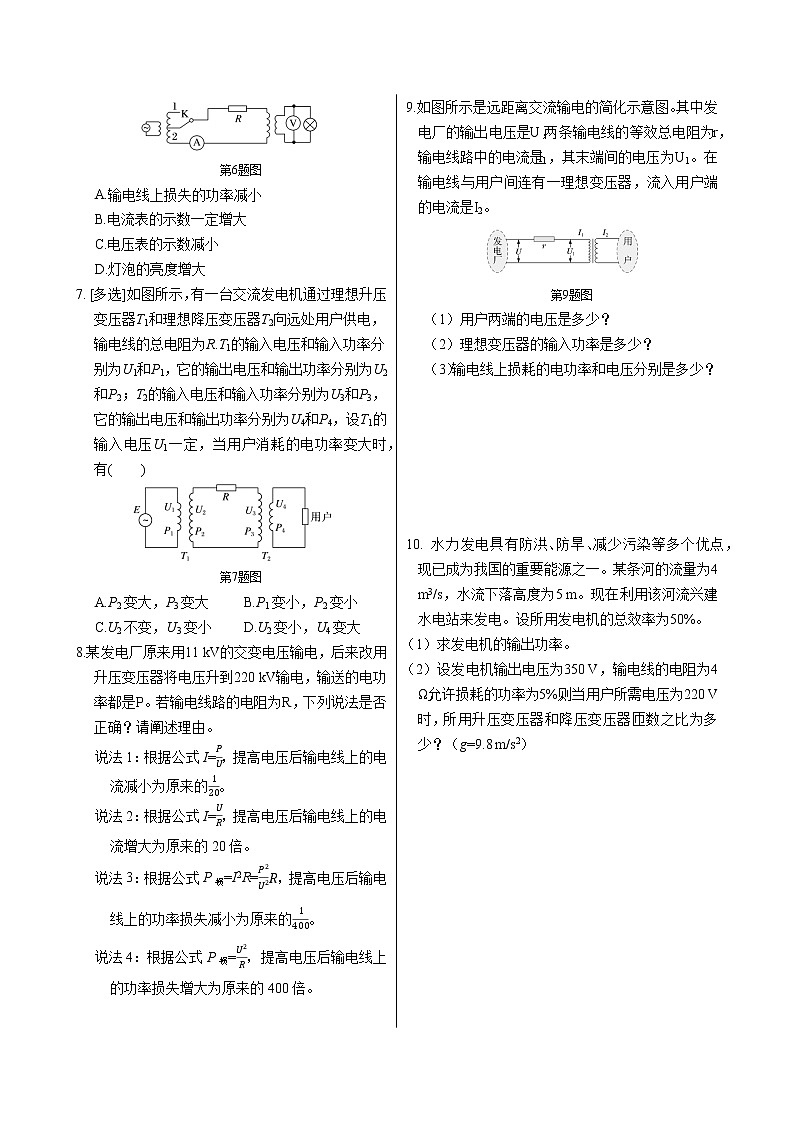

課時把關練第4節 電能的輸送參考答案1.C2.C3.AC4.BC5.AC6.BD7.AC8. 答案：說法1正確，說法2錯誤，輸電電壓由11 kV經變壓器變壓后為220 kV，提高了20倍，由I=知，輸電電流減小為原來的。說法3正確，說法4錯誤，由P損=I2R=可知，輸電線路電阻R不變，線路中的電流降為原來的，損失的功率減小為原來的。9. 解：（1）理想變壓器原、副線圈兩端功率相等則U1I1=U2I2，U2為用戶兩端電壓所以U2=。（2）P入=U1I1（或P入=UI1-）。（3）設輸電線上損耗的電功率為P損，損耗電壓為U損則U損=U-U1=I1rP損=UI1-P入=。10. 解：（1）設時間為Δt，Δt內水的重力做功為W則W=mgh流量Q=4 m3/sΔt內水的質量m=ρQΔt即W=ρghQΔtP電=ηP水=η=ηρghQ代入數據得P電=9.8×104 W。（2）設升壓變壓器原、副線圈的匝數為n1和n2，降壓變壓器原、副線圈的匝數為n3和n4P損=η2P電=4.9×103 W設輸電導線上的電流為I2則P損=故I2=35 A設流經發電機的電流為I1則P電=UI1，U=350 V所以I1=280 A因?yàn)?/span>I1∶I2=n2∶n1所以n1∶n2=1∶8用戶獲得的功率P用=P電-P損=9.31×104 W設用戶端的電流為I3則P用=U2I3，U2=220 V所以I3≈423.2 A因?yàn)?/span>I2∶I3=n4∶n3所以n3∶n4=12∶1即升壓變壓器的匝數比為1∶8，降壓變壓器的匝數比為12∶1。
