日常上網需要些什么？（設備、環境……）

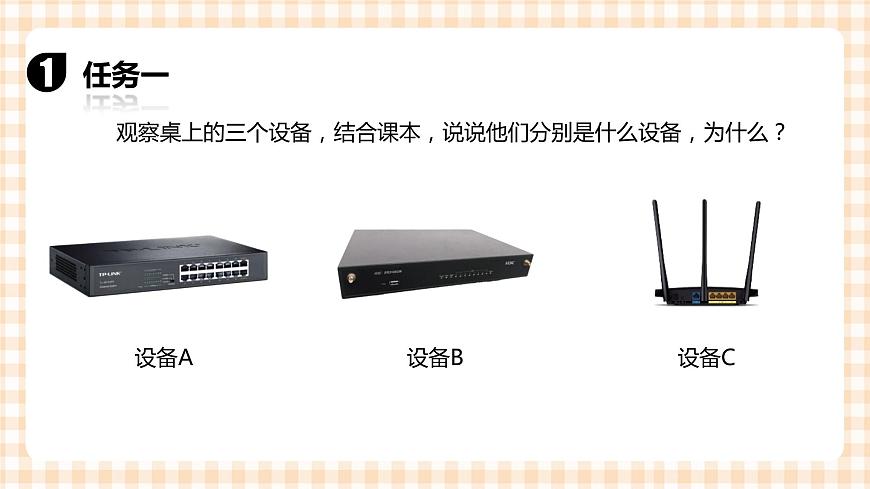

觀察桌上的三個設備，結合課本，說說他們分別是什么設備，為什么？
有線路由器和無線路由器
防火墻（Firewall）防火墻通過在網絡邊界上建立相應的網絡通信監控系統，形成一個安全網關（Security Gateway），根據用戶定義的安全策略控制過濾網絡之間的通信，從而在內部網絡和外部網絡之間、專用網絡和公共網絡之間構造保護屏障，以阻擋入侵和非法訪問，防止外部網絡用戶未經授權訪問內部網絡，或內部網絡用戶未經授權訪問外部網絡，防火墻的功能與現實生活中的門衛類似。
觀察學校計算機網絡 學校計算機網絡是一個典型的局域網，通常會由不同的子網組成，一個計算機教室通常也會配置成一個獨立的局域網。
觀察學校計算機網絡（以計算機教室為例）

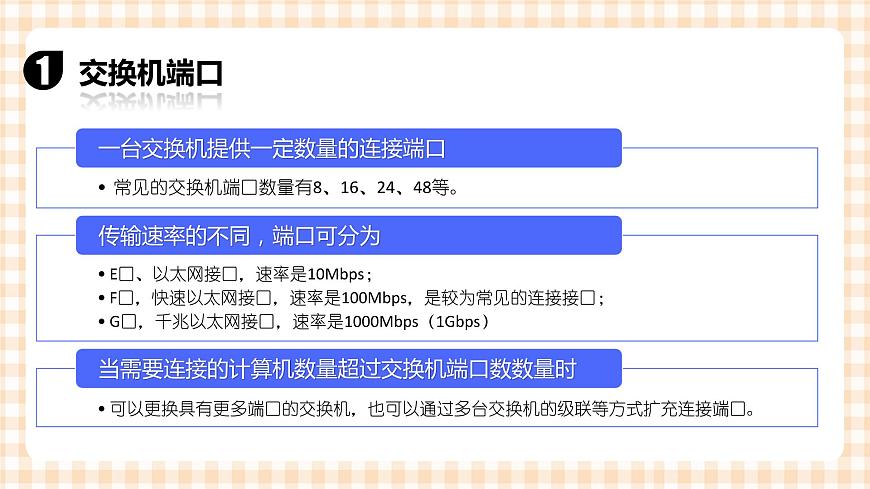

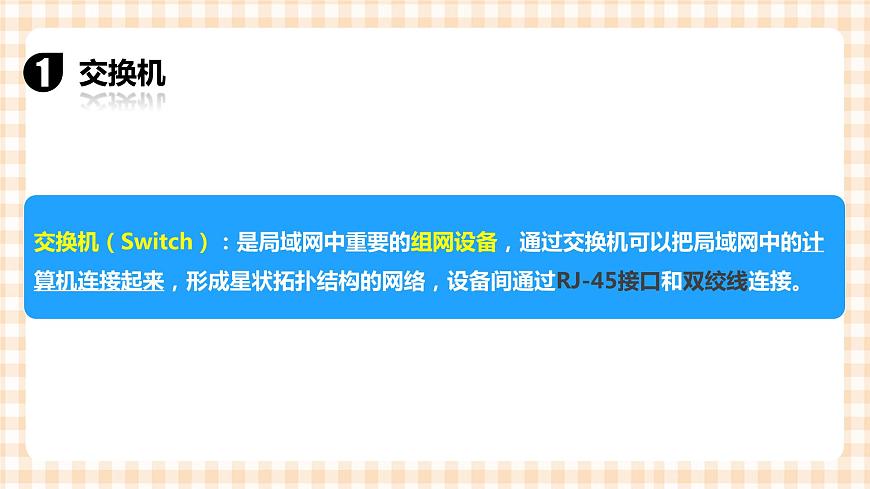

仔細觀察交換機的外殼，可以獲得交換機的一些信息。圖2-14所示是一臺D-Link的DES-1024R 型交換機，有24個10/100 Mbps 自適應接口，每個接口對應一個指示燈。
①你觀察到的交換機型號為（ ）、 接口數為（ ）。②你查詢到的同一種交換機接口速率為（ ）。
仔細觀察路由器的外殼，可以獲得路由器的一些基礎信息。圖2-15所示是一臺H3C的ER3108GW型路由器，有1個WAN口，8個LAN口，每個接口對應一個指示燈。路由器背面銘牌上還標有它的默認IP地址：
①你觀察到的路由器型號為（ ）、 接口數為（ ）。②你查詢到的同一種路由器接口速率為（ ）。
任務一 分組討論、完成圖表。
不同設備具有不同的功能，配置的原理和方式不同。
（2）寬帶無線路由器的配置
IP地址（動態、靜態）
WAN設置LAN設置DHCP設置無線設置
個人和家庭上網需要向網絡服務提供商申請上網賬號，并選擇合適的上網方案。
（3）ADSL撥號接入
規劃家庭網絡 規劃家庭網絡需要考慮上網需求、房間布局、原有網絡基礎 網絡接人方式，成本等因素。 典型家庭上網連接方式能滿足大部分用戶的上網需求，但當室內有多個樓層或房間時，無線網絡信號會衰減，影響上網質量，此時可以考慮采用一個無線路由器加多個無線AP的方式來組建家庭無線局域網。
實踐體驗·規劃家庭網絡
1. 家庭網絡現有情況 小明家的網絡平面布線圖，如圖2-18所示，網絡的基本情況和需求見表2-3.
2. 設計方案 原有的家庭網絡本質上是ADSL撥號接入方式，在此基礎上滿足新的網絡需求需要考慮原有網線的接口位置、附近電源插座位置，以及網線傳輸能力等因素。方案1:給其余房間配置無線路由器，入戶端加光調制解調器。方案2:給其他房間配置無線AP面板，人戶端加光寬帶無線路由器，原ADSL無線路由器更換為集成有AC(無線控制器）、PE(以太網供電）功能的路由器。
比較簡單，但缺無線電源插座
3. 無線網絡配置步驟 ①設置人戶光寬帶無線路由器，此環節通常由網絡服務提供商上門完成。②把路由器的WAN口與光寬帶無線路由器連接。③把房間的網線面板換成無線AP面板。④把每個P的網線接入路由器。⑤把AP的模式開關撥到Fit模式。⑥設置路由器，設置無線網絡，啟用動態IP地址分配，啟用AP管理功能。具體的安裝與設置可以參考產品官方使用說明。
4. 終端接入驗證 逐個啟用AP,通過手機等無線終端搜索連接無線信號，驗證網絡是否連通。用帶有線網口的筆記本電腦通過網線直連AP的網線接口測試網絡是否連通。PE一體化路由器集成了路由器AC(無線控制器）、PE(以太網供電）等功能，可以搭配TP-LINK AP面板組建無線網絡。
帶寬控制和管理功能？……
部分機器無法正常接收教師機廣播，存在網絡故障。
原因通常是網線松動或網線損壞， 此時網線接口處指示燈不亮
遇到此類情況，處理方法（步驟）： 首先檢查本地計算機網絡接口上的網線是否松動、脫落； 其次檢查網線另一端交換機、路由器等設備是否有通電運行， 網線是否松動、脫落；最后使用測線儀檢測網線是否正常。
網絡配置故障分析與排除
排除常見網絡故障 網絡故障具有偶發性。通過排除連接故障、主機配置故障等常見的故障，學會排除簡單網絡故障。
斷開和恢復物理連接觀察并記錄系統消息區網絡連接圖標在斷開前、斷開后、恢復連接后的變化。
實踐體驗 ·排除常見網絡故障
2. 禁用和啟用網絡連接在Windws 系統中進入“網絡和共享中心”，單擊“更改適配器設置”，打開“網絡連接”窗口，右擊網絡連接圖標，單擊“禁用”命令后觀察并記錄系統消息區網絡連接圖標的變化過程。再次右擊網絡連接圖標，單擊“啟用”命令。
實踐體驗·排除常見網絡故障
3. 設置域名解析故障在學校的機房局域網環境下按以下步驟測試DNS故障現象。①用瀏覽器訪問百度網站，成功訪問之后，在Windws系統的命令行窗口中，用“ping ”命令查看百度網站的IP地址，并記錄下來，如“”。②在圖2-20所示的界面中，單擊“狀態”命令打開網絡連接“狀態”對話框，單擊“詳細信息”按鈕，打開“網絡連接詳細信息”對話框，記錄IP地址、子網掩碼、網關、DNS服務器等信息，關閉對話框。③在圖2-20所示界面中，單擊“屬性”命令，打開“網絡屬性”對話框，選擇“Internet協議版本4(TCP/IPv4)”后單擊“屬性”按鈕，打開“Internet 協議版本4(TCP/IPv4)屬性”對話框。把“首選DNS服務器”的IP地址設置為一個沒有提供DNS服務的無效地址，可填寫與本機同一網段的其他地址，或填寫本機地址。
3. 設置域名解析故障④在Windws 系統的命令行窗口中，用“ping ”命令再次查看百度網站的IP地址，此時將出現提示信息“ping求找不到主機 請檢查該名稱，然后重試”。⑤用瀏覽器訪問百度網站，此時瀏覽器無法訪問頁面。⑥在瀏覽器地址欄中輸入之前記錄的百度首頁的IP地址，此時可以打開部分頁面，嘗試一下搜索，但頁面顯示的內容不完整，單擊搜索結果會出現“無法訪問”的提示。⑦把DNS服務器的地址重新設置為正確的IP地址后，重新訪問網頁。
4. 重置無線路由器當出現無線路由配置錯誤、無線密碼丟失等故障，導致無法正常使用網絡時，可以采用重置無線路由器的方法進行處理。重置方法是在通電允許狀態下，長按路由器的Reset按鈕，直至所有燈均亮起后松開，重置成功后重新配置路由器。
探究與合作·共享網絡熱點
通過手機等移動數據連接，可以向其他設備提供互聯網連接，與附近的設備共享網絡。同學們可以以小組為單位，用老師的手機作為網絡熱點，其他同學用平板電腦等設備的Wi-Fi連接該網絡熱點，輸入密碼，進行上網。
