專題46 電容器的動態分析、帶電粒子在電場中的直線和拋體運動-高三物理一輪復習多維度導學與分層專練

這是一份專題46 電容器的動態分析、帶電粒子在電場中的直線和拋體運動-高三物理一輪復習多維度導學與分層專練，文件包含專題46電容器的動態分析帶電粒子在電場中的直線和拋體運動解析版docx、專題46電容器的動態分析帶電粒子在電場中的直線和拋體運動原卷版docx等2份試卷配套教學資源，其中試卷共31頁， 歡迎下載使用。

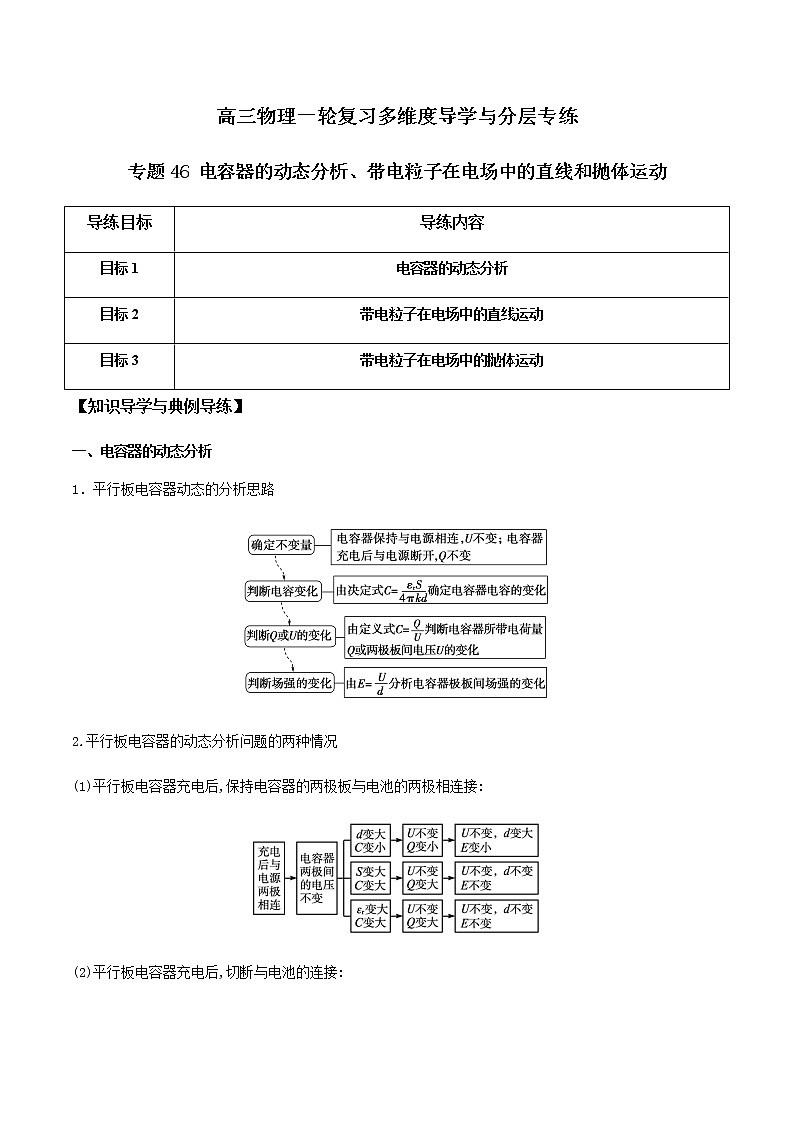

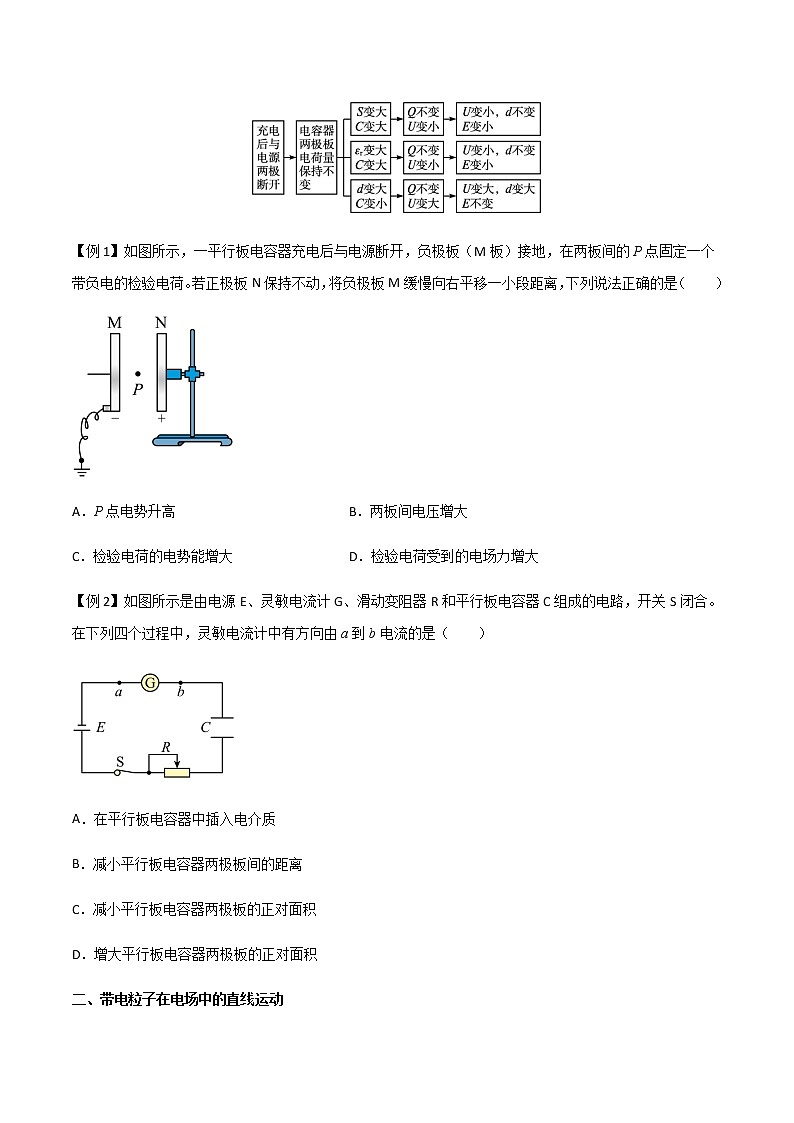

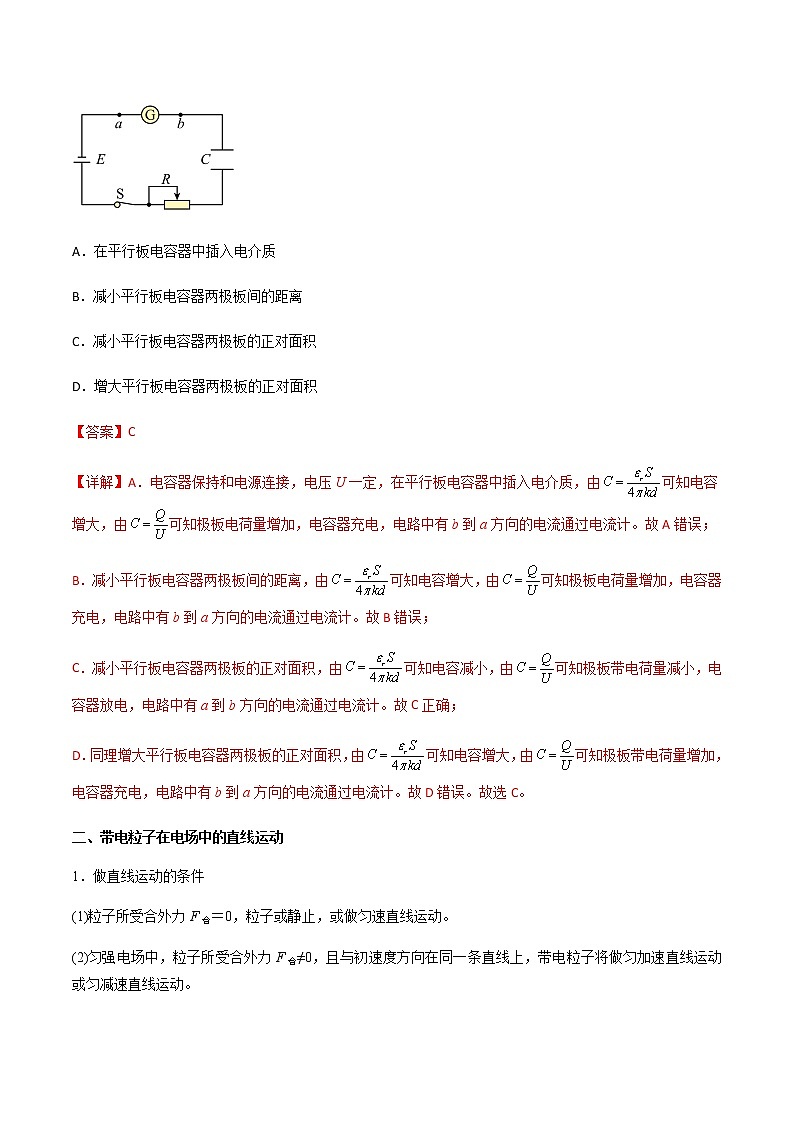

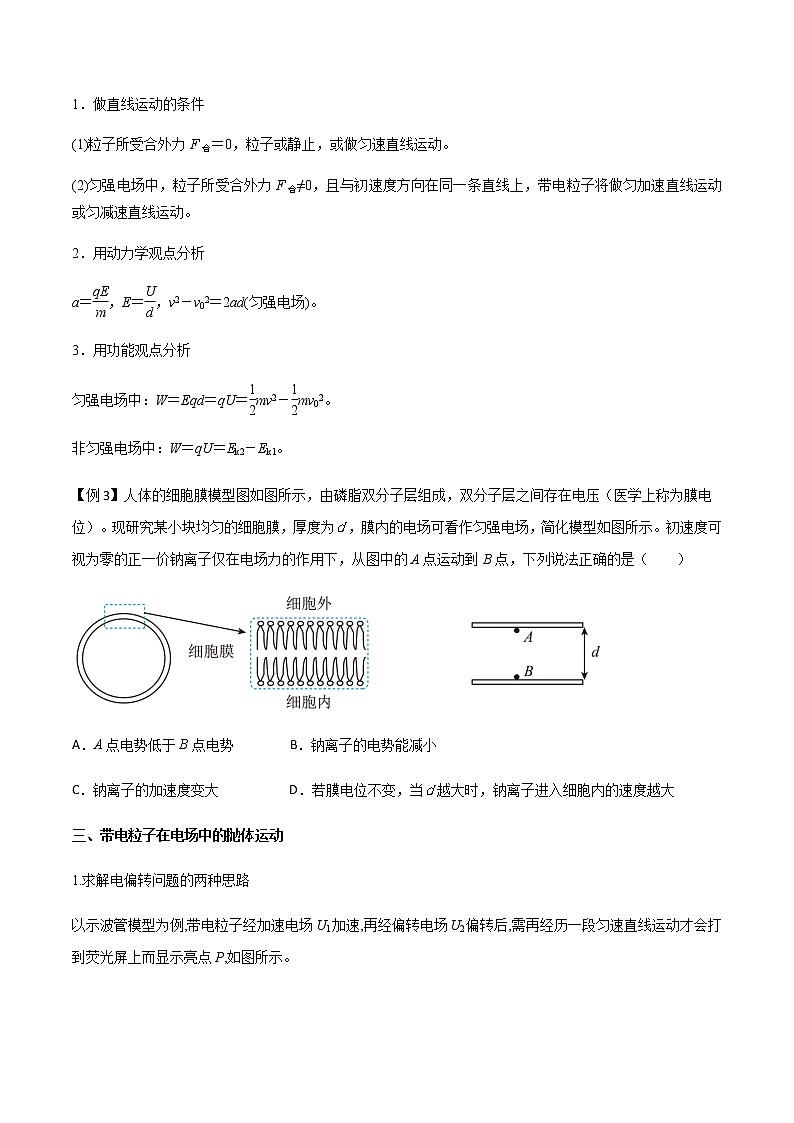

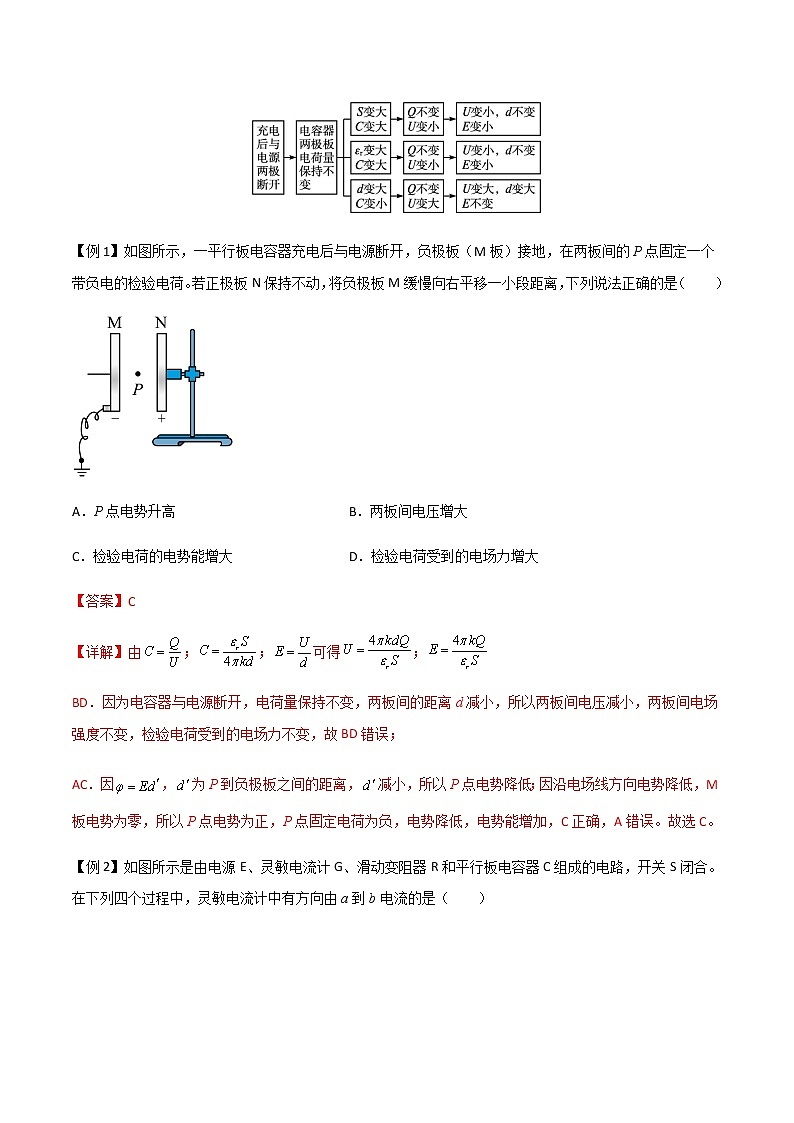

高三物理一輪復習多維度導學與分層專練專題46 電容器的動態分析、帶電粒子在電場中的直線和拋體運動導練目標導練內容目標1電容器的動態分析目標2帶電粒子在電場中的直線運動目標3帶電粒子在電場中的拋體運動【知識導學與典例導練】一、電容器的動態分析1．平行板電容器動態的分析思路2.平行板電容器的動態分析問題的兩種情況(1)平行板電容器充電后,保持電容器的兩極板與電池的兩極相連接:(2)平行板電容器充電后,切斷與電池的連接:【例1】如圖所示，一平行板電容器充電后與電源斷開，負極板（M板）接地，在兩板間的P點固定一個帶負電的檢驗電荷。若正極板N保持不動，將負極板M緩慢向右平移一小段距離，下列說法正確的是（　?。?/span>A．P點電勢升高 B．兩板間電壓增大C．檢驗電荷的電勢能增大 D．檢驗電荷受到的電場力增大【例2】如圖所示是由電源E、靈敏電流計G、滑動變阻器R和平行板電容器C組成的電路，開關S閉合。在下列四個過程中，靈敏電流計中有方向由a到b電流的是（　?。?/span>A．在平行板電容器中插入電介質B．減小平行板電容器兩極板間的距離C．減小平行板電容器兩極板的正對面積D．增大平行板電容器兩極板的正對面積二、帶電粒子在電場中的直線運動1．做直線運動的條件(1)粒子所受合外力F合＝0，粒子或靜止，或做勻速直線運動。(2)勻強電場中，粒子所受合外力F合≠0，且與初速度方向在同一條直線上，帶電粒子將做勻加速直線運動或勻減速直線運動。2．用動力學觀點分析a＝，E＝，v2－v02＝2ad(勻強電場)。3．用功能觀點分析勻強電場中：W＝Eqd＝qU＝mv2－mv02。非勻強電場中：W＝qU＝Ek2－Ek1。【例3】人體的細胞膜模型圖如圖所示，由磷脂雙分子層組成，雙分子層之間存在電壓（醫學上稱為膜電位）?，F(xiàn)研究某小塊均勻的細胞膜，厚度為，膜內的電場可看作勻強電場，簡化模型如圖所示。初速度可視為零的正一價鈉離子僅在電場力的作用下，從圖中的A點運動到B點，下列說法正確的是（　?。?/span>A．A點電勢低于B點電勢        B．鈉離子的電勢能減小C．鈉離子的加速度變大          D．若膜電位不變，當越大時，鈉離子進入細胞內的速度越大三、帶電粒子在電場中的拋體運動1.求解電偏轉問題的兩種思路以示波管模型為例,帶電粒子經加速電場U1加速,再經偏轉電場U2偏轉后,需再經歷一段勻速直線運動才會打到熒光屏上而顯示亮點P,如圖所示。(1)確定最終偏移距離OP的兩種方法方法1:方法2:(2)確定粒子經偏轉電場后的動能(或速度)的兩種方法2.特別提醒：（1）利用動能定理求粒子偏轉后的動能時,電場力做功W=qU=qEy,其中“U”為初末位置的電勢差,而不一定是U=。（2）注意是否考慮重力   ①基本粒子：如電子、質子、α粒子、離子等除有說明或明確的暗示以外，一般都不考慮重力(但并不忽略質量)．   ②帶電顆粒：如液滴、油滴、塵埃、小球等，除有說明或明確的暗示以外，一般都不能忽略重力． 【例4】某種類型的示波管工作原理如圖所示，電子先經過電壓為的直線加速電場，再垂直進入偏轉電場，離開偏轉電場時的偏移量為h，兩平行板之間的距離為d，電壓為，板長為L，把叫示波器的靈敏度，下列說法正確的是（　?。?/span>A．電子在加速電場中動能增大，在偏轉電場中動能不變B．電子只要能離開偏轉電場，在偏轉電場中的運動時間一定等于C．當、L增大，d不變，示波器的靈敏度一定減小D．當L變?yōu)樵瓉?lái)的兩倍，d變?yōu)樵瓉?lái)的4倍，不變，示波器的靈敏度增大【例5】如圖所示，三維坐標系的軸方向豎直向上，所在空間存在沿y軸正方向的勻強電場。一質量為m、電荷量為的小球從軸上的A點以速度沿x軸正方向水平拋出，A點坐標為（0，0，L），重力加速度為g，場強。則下列說法中正確的是（　　）A．小球運動的軌跡為拋物線B．小球在平面內的分運動為平拋運動C．小球到達平面時的速度大小為D．小球的運動軌跡與平面交點的坐標為【多維度分層專練】1．如圖為某一機器人上的電容式位移傳感器工作時的簡化模型圖。當被測物體在左右方向發生位移時，電介質板隨之在電容器兩極板之間移動，連接電容器的靜電計會顯示電容器電壓的變化，進而能測出電容的變化，最后就能探測到物體位移的變化，若靜電計上的指針偏角為θ，則被測物體（　 ）A．向左移動時，θ增加 B．向右移動時，θ增加C．向左移動時，θ不變 D．向右移動時，θ減少2．如圖所示，平行板電容器A、B兩極板水平放置，現將其與理想的二極管（二極管具有單向?qū)щ娦裕┐?lián)接在電源上，已知上極板A通過二極管和電源正極相連，一帶電小球從一確定的位置水平射入，打在下極板B上的N點，小球的重力不能忽略，現僅豎直上下移動A板來改變兩極板A、B間距（下極板B不動，兩極板仍平行，小球水平射入的位置不變），則下列說法正確的是（   ）A．若小球帶正電，當A、B間距離增大時，小球打在N點的右側B．若小球帶正電，當A、B間距離減小時，小球打在N點的左側C．若小球帶負電，當A、B間距離減小時，小球打在N點的右側D．若小球帶負電，當A、B間距離減小時，小球打在N點的左側3．如圖所示，一平行板電容器充電后與電源斷開，負極板接地，兩板間的P點固定一個帶正電的檢驗電荷。用C表示電容器的電容，E表示兩板間的電場強度的大小，表示P點的電勢，W表示正電荷在P點的電勢能。若正極板保持不動，將負極板緩慢向右平移一小段距離，上述各物理量與負極板移動距離的關系圖像中正確的是（　?。?/span> A． B．C． D．4．如圖所示，勻強電場的方向與水平方向的夾角為。一質量為m、電荷量為q的帶正電小球由靜止開始沿與水平方向夾角為的直線斜向右上方做勻加速直線運動。經過時間t后，立即將電場方向沿逆時針?lè)较蛐D(zhuǎn)60°，同時調節電場強度的大小，使帶電小球沿該直線做勻減速運動。不計空氣阻力，重力加速度為g。則（　?。?/span>A．小球加速運動過程中，勻強電場的電場強度大小為B．小球加速運動過程中的加速度大小為C．小球減速運動過程中，勻強電場的電場強度大小為D．改變電場后經小球回到出發點5．如圖，在光滑水平面上靜止一絕緣長木板B，一帶正電的小物塊A從B的最左端由靜止釋放，經過時間t，A向右運動位移大小為，B向右運動位移大小為。已知A與B接觸面間的動摩擦因數為，最大靜摩擦力等于滑動摩擦力，A、B的質量均為m，A受電場力大小為F。以下說法正確的是（　?。?/span>A．當時，A與B有相對運動 B．當時，A與B有相對運動C．t時刻，B的動能為 D．時間內，A的電勢能增加6．一質量為m、電荷量為q的帶正電粒子（重力不計）以速度v0逆著電場線方向射入有左邊界的勻強電場，場強為E（如圖所示），則（　?。?/span>A．粒子射入的最大深度為B．粒子射入的最大深度為C．粒子在電場中運動的最長時間為D．粒子在電場中運動的最長時間為7．如圖所示，豎直平面內存在勻強電場，傾斜光滑絕緣細桿上穿有一質量為、電量為的小球，小球可沿桿自由滑動。調節細桿的傾角，當時，小球自點由靜止釋放，沿桿滑動至點所用時間最短，重力加速度為，則下列關于勻強電場的判斷中正確的是（　?。?/span>A．勻強電場的方向一定與水平面成角斜向左下B．勻強電場的方向無法確定C．勻強電場的場強不可能小于D．勻強電場的場強大小一定為8．三個帶電粒子的電荷量和質量分別為：甲粒子（q，m）、乙粒子（-q，m）、丙粒子（2q，4m），它們先后以相同的速度從坐標原點O沿x軸正方向射入沿y軸負方向的勻強電場中，粒子的運動軌跡如圖所示。不計重力，。則甲、乙、丙粒子的運動軌跡分別是（　　）A．①、②、③ B．③、①、②C．②、①、③ D．③、②、①9．如圖所示，光滑水平桌面內有一圓形的勻強電場區域，O為圓心，為相互垂直的直徑，電場強度方向與直徑平行?，F(xiàn)有大量質量為m、電荷量為q（電性不同）的粒子以不同速率從點沿方向垂直電場方向射入勻強電場，不計粒子重力及其相互作用，下列說法正確的是（　　）A．在電場中運動時間相同的粒子的射出點最多有兩個B．一定沒有粒子垂直圓形電場區域的邊界射出電場C．若帶負電的粒子從O點沿方向射入電場，從圓弧中點射出的粒子動能最小D．若帶負電的粒子從O點沿方向射入電場，從圓弧上距B點圓弧處射出的粒子動能最小10．如圖所示，足夠長的斜面靜止在水平地面上。先后兩次將帶正電的小球從斜面底端A處以相同的速度拋出，不計空氣阻力。第一次不加電場，小球恰好沿水平方向撞到斜面上B點。第二次施加范圍足夠大，豎直向下的勻強電場，則小球（　?。?。A．仍然水平撞擊斜面 B．撞擊點在B點上方C．飛行時間比第一次長 D．撞擊斜面時的速度比第一次大11．如圖所示，xOy坐標系的第一象限存在水平向左的勻強電場。第二象限存在豎直向下的勻強電場，y軸上c點和x軸上d點連線為電場的下邊界。相同的帶電粒子甲、乙分別從a點和b點由靜止釋放，兩粒子均從c點水平射入第二象限，且均從c、d連線上射出，已知，下列說法正確的是（　?。?/span>A．帶電粒子甲、乙在c點速度之比為2∶1B．帶電粒子甲、乙在c點速度之比為∶1C．帶電粒子甲、乙在第二象限電場內的位移之比為∶1D．帶電粒子甲、乙在第二象限射出電場時速度方向相同
