信息技術必修2第三章 搭建小型的信息系統第二節 小型物流信息系統的設計教學演示課件ppt

這是一份信息技術必修2第三章 搭建小型的信息系統第二節 小型物流信息系統的設計教學演示課件ppt，共24頁。PPT課件主要包含了課堂導入，數據庫，數據庫設計，代碼設計，輸入輸出設計，界面設計，處理過程設計，分析歸納等內容，歡迎下載使用。

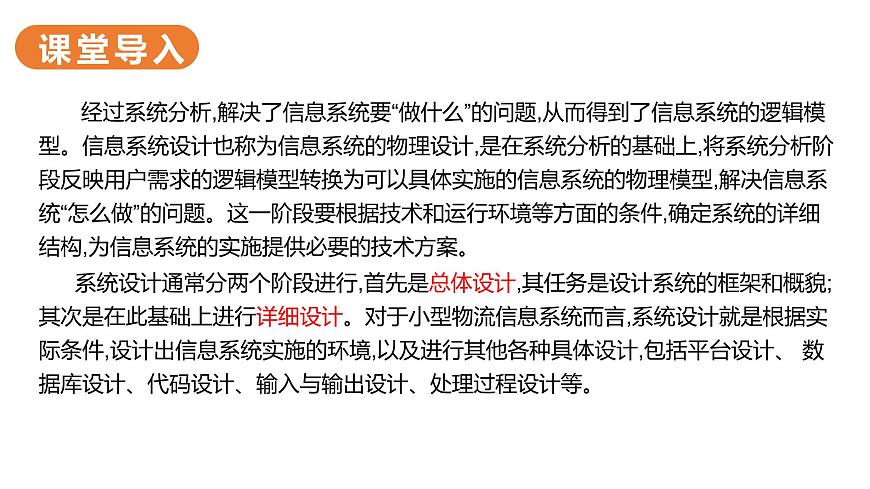

經過系統分析,解決了信息系統要“做什么”的問題,從而得到了信息系統的邏輯模型。信息系統設計也稱為信息系統的物理設計,是在系統分析的基礎上,將系統分析階段反映用戶需求的邏輯模型轉換為可以具體實施的信息系統的物理模型,解決信息系統“怎么做”的問題。這一階段要根據技術和運行環境等方面的條件,確定系統的詳細結構,為信息系統的實施提供必要的技術方案。 系統設計通常分兩個階段進行,首先是總體設計,其任務是設計系統的框架和概貌;其次是在此基礎上進行詳細設計。對于小型物流信息系統而言,系統設計就是根據實際條件,設計出信息系統實施的環境,以及進行其他各種具體設計,包括平臺設計、 數據庫設計、代碼設計、輸入與輸出設計、處理過程設計等。

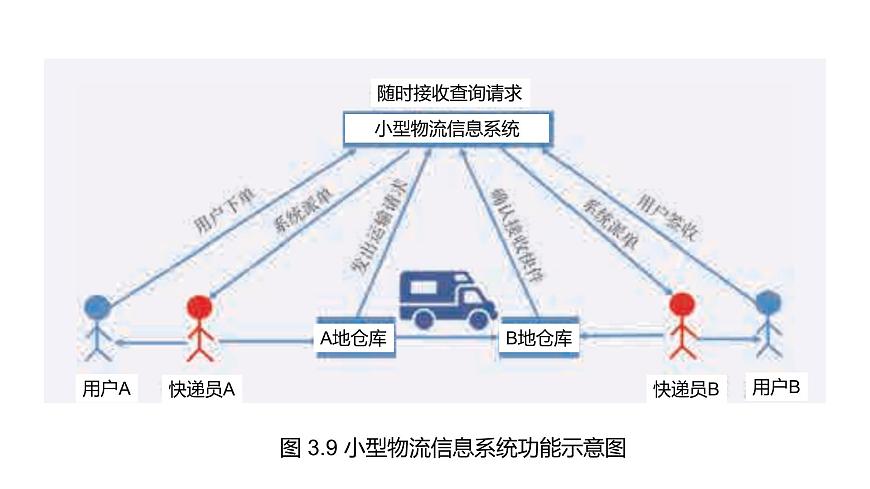

圖 3.9 小型物流信息系統功能示意圖

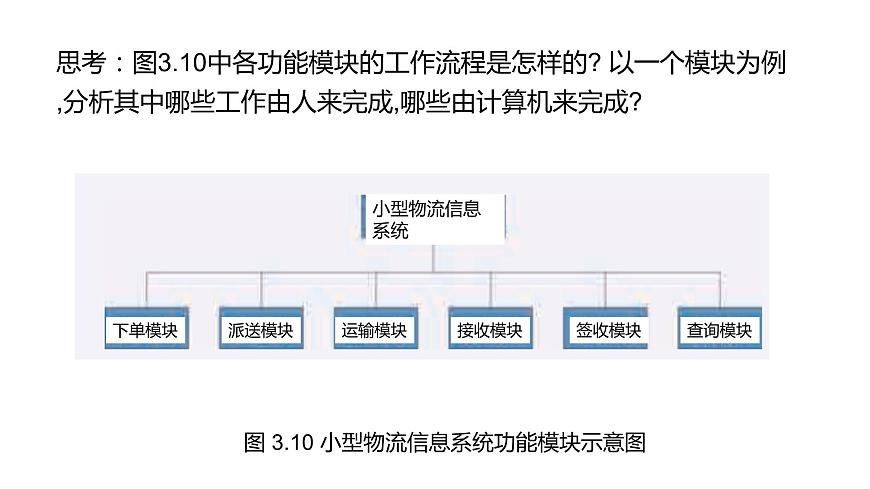

圖 3.10 小型物流信息系統功能模塊示意圖
思考：圖3.10中各功能模塊的工作流程是怎樣的? 以一個模塊為例,分析其中哪些工作由人來完成,哪些由計算機來完成?
一、小型物流信息系統的總體設計

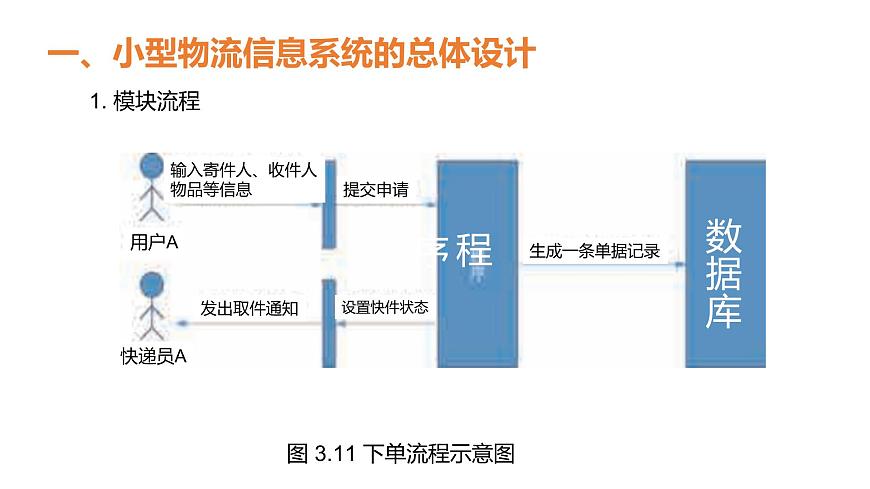

圖 3.11 下單流程示意圖
輸入寄件人、收件人 物品等信息

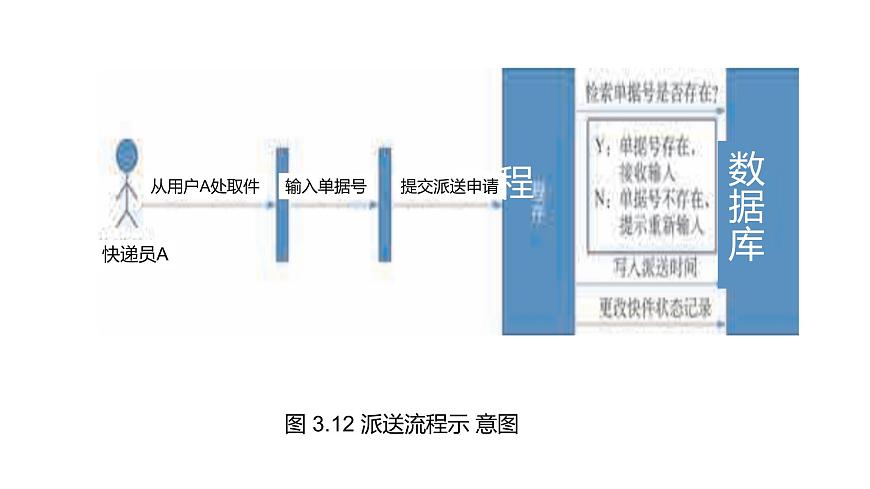

圖 3.12 派送流程示 意圖

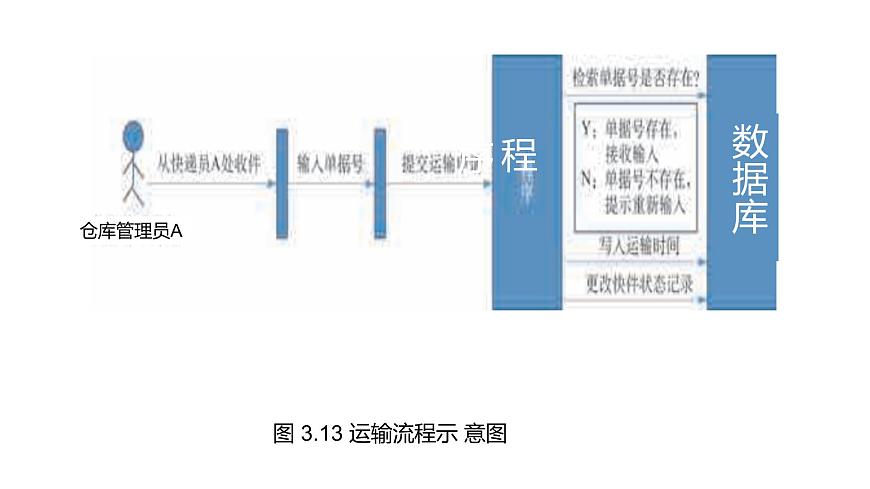

圖 3.13 運輸流程示 意圖

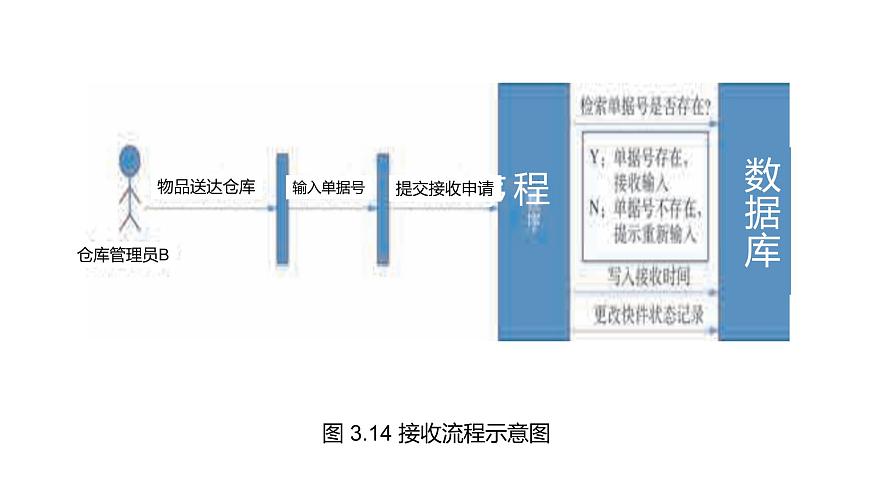

圖 3.14 接收流程示意圖
圖 3.15 簽收流程示意圖
圖 3.16 查詢流程示意圖
圖 3.17 系統模塊結構設計示意圖
生成派送時間 更改快件狀態
生成運輸時間， 更改快件狀態
生成接收時間 更改快件狀態
生成簽收時間 更改快件狀態
圖 3.18 系統模塊硬件搭建示意圖
二、小型物流信息系統的詳細設計
表 3.1 信息系統運行環境
系統的平臺設計需要確定系統軟件、硬件環境的配置。具體而言,需要完成計算機處理方式的設計、網絡方案的設計以及系統軟件和硬件的選擇。 針對小型物流信息系統,快遞員是使用移動終端進行操作的,網絡采用無線局域網,軟件程序安裝在服務器上,另外兩臺模擬 A地終端或網點和B地終端或網點的計算機連接條碼掃描槍,便于快速準確地輸入單據號。所以需要三臺帶無線網卡的計算機。
小型物流信息系統中的數據量較少,我們可以考慮選擇小型關系型數據庫,如SQLite數據庫。另外,我們還需要對數據表進行詳細設計。
表 3.2 信息系統功能
表 3.3 數據表 Things的內容
代碼設計就是要把系統中需要處理的事物用代碼來描述, 以便計算機系統識別、處理,從而便于數據的共享,提高用戶使用數據的效率。
表 3.4 代碼設計舉例
信息系統的輸入完成的功能是將外部的數據轉換成系統內的數據,。
輸入設計主要包括:輸入數據的分析與內容的確 定;輸入方式及設備的選擇;輸入數據的格式設計等。
輸出設計主要是考慮如何利用已有的輸出設備, 輸出信息的內容。
表 3.5 輸入輸出設計
滿足信息系統功能的需要是界面設計首先需要考慮的因素。界面是信息系統應用的輸入輸出接口,輸入數據、展示全部數據是通過 界面來實現的,因此界面設計需要解決信息系統功能模塊的人機交互要求。
圖 3.19 下單功能模塊界面設計示意圖
圖 3.21 下單流程圖
通過小型物流信息系統的設計,討論這個信息系統在整個物流過程中,會產生哪些數據,說出哪些數據在產生后是不變的。 2. 信息系統的設計主要包括哪些內容? 在小型物流信息系統中, 主要設計了哪些內容?
