華東師大版必修2第三節 搭建和優化小型物流信息系統評課ppt課件

這是一份華東師大版必修2第三節 搭建和優化小型物流信息系統評課ppt課件，共20頁。PPT課件主要包含了課堂導入，技術準備，應用軟件清單，搭建步驟，連接采集設備，組建網絡，系統運行與測試，系統方案優化，作業練習等內容，歡迎下載使用。

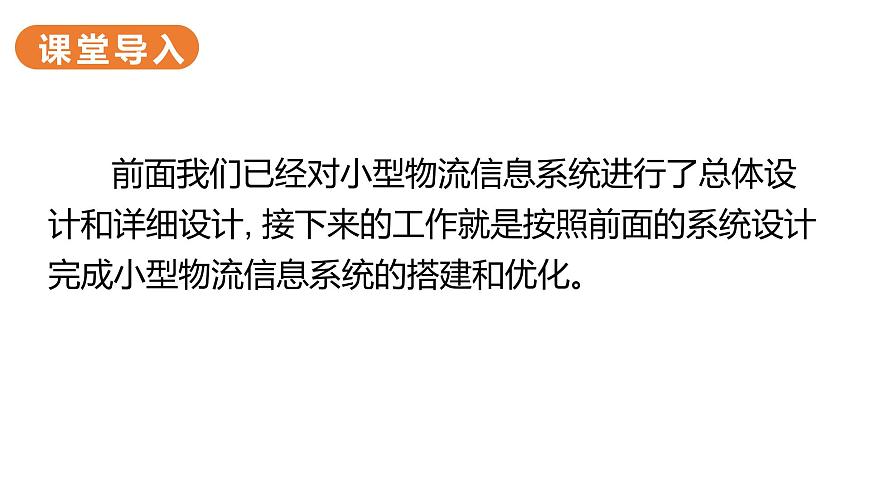

前面我們已經對小型物流信息系統進行了總體設計和詳細設計, 接下來的工作就是按照前面的系統設計完成小型物流信息系統的搭建和優化。

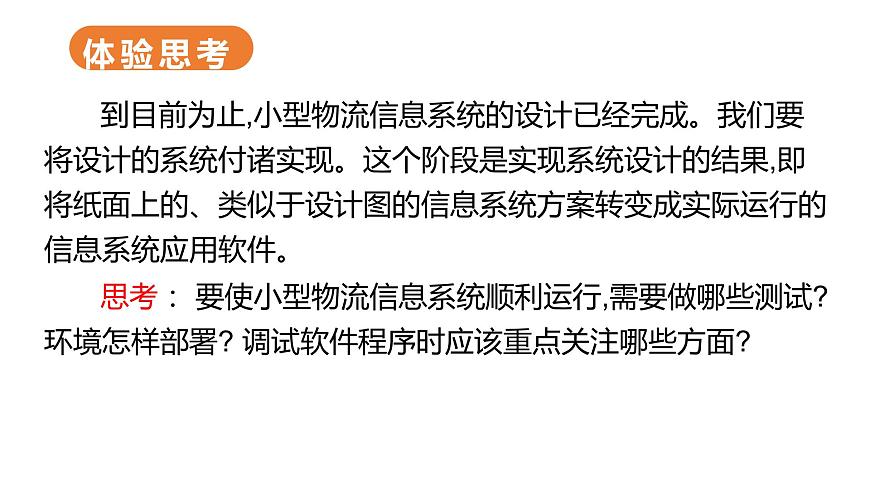

到目前為止,小型物流信息系統的設計已經完成。我們要將設計的系統付諸實現。這個階段是實現系統設計的結果,即將紙面上的、類似于設計圖的信息系統方案轉變成實際運行的信息系統應用軟件。 思考： 要使小型物流信息系統順利運行,需要做哪些測試? 環境怎樣部署? 調試軟件程序時應該重點關注哪些方面?

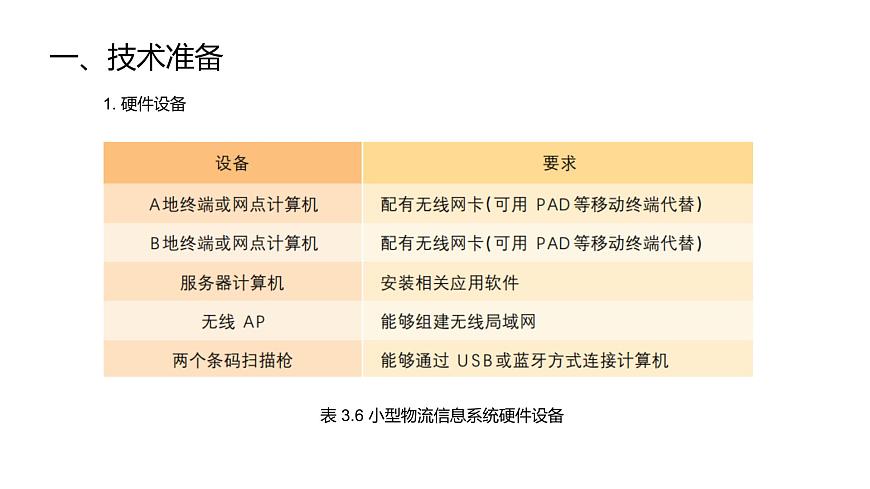

表 3.6 小型物流信息系統硬件設備
服務器中的軟件是信息系統的核心部分,小型物流信 息系統應用軟件主要由 Pythn編寫的源代碼文件構成。 整個 實 驗 包 存 放 在 myprject文 件 夾 中,具 體 內 容 如 圖 所示。

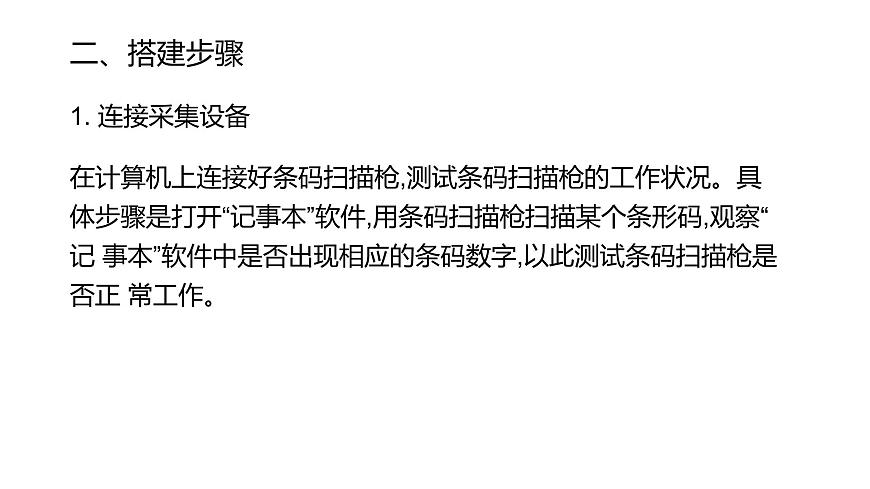

在計算機上連接好條碼掃描槍,測試條碼掃描槍的工作狀況。具 體步驟是打開“記事本”軟件,用條碼掃描槍掃描某個條形碼,觀察“記 事本”軟件中是否出現相應的條碼數字,以此測試條碼掃描槍是否正 常工作。

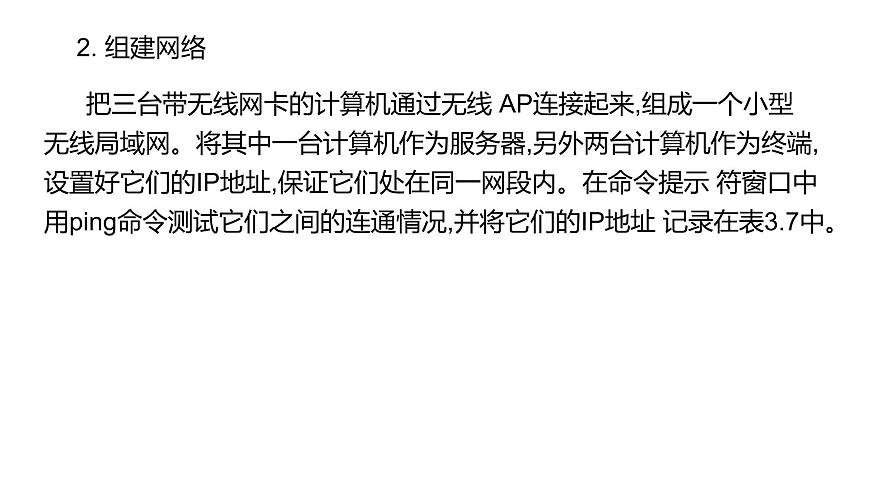

把三臺帶無線網卡的計算機通過無線 AP連接起來,組成一個小型無線局域網。將其中一臺計算機作為服務器,另外兩臺計算機作為終端,設置好它們的IP地址,保證它們處在同一網段內。在命令提示 符窗口中用ping命令測試它們之間的連通情況,并將它們的IP地址 記錄在表3.7中。
表 3.7 計算機 IP地址
3. 應用軟件的安裝與啟動
以 Windws7操作系統為例,首先在作為服務器的計算機上安裝 好Pythn,創 建 venv 虛 擬 環 境 并 安 裝 好 Flask 框 架。接 著 把 myprject實驗包文件夾復制到服務器硬盤中。然后進入venv虛擬環境,運行 myprject文件夾中的run.py,啟動信息系統程序。 至此,小型物流信息系統安裝完成。打開瀏覽器,在地址欄中輸入“ 5000”,顯示的系統初始頁面如圖3.27所示,信息系統已經正常啟動。
表 3.8 模擬角色分配
單擊下單按鈕,進入下單功能模塊。其中,單據編號是系統自動產生的,每次執行下單操作,單據編號都會有所不同。依次填寫物品名稱,選擇物品類型,填寫物品重量以及寄件人和收件人的姓名、地址等信息,操作成功后系統窗口里會顯示剛剛添加的記錄,同時信息系統會根據單據編號自動生成條形碼。
小型物流信息系統模擬程序
從下單結果窗口中可以看出,派送、運輸、接收和簽收功能都集成在主頁面上。單據編號的條形碼顯示在中間位置,以模擬實際粘貼在快件上的條形碼。測試時,可以用條碼掃描槍掃描條形碼快速輸入單據編號。條形碼下方顯示的是當前記錄的詳細信息,派送、運輸、接收 和簽收操作的結果都顯示在此處。 下單成功后,快件的狀態顯示為“等 待取貨”。系統會指派附近的快遞員A上門取件,與寄件人完成快件的交接。取件完成后,快遞員 A需要在系統中執行派送操作。
由于數據庫中有很多條記錄,這就需要快遞員 A在派送功能界面通過掃描條形碼輸入單據編號,來確定對相應的快件單據進行操作。例如,用條碼掃 描槍掃描主頁面中的條形碼,定位單據編號為6923450657096的記錄, 如圖3.30所示。 執行派送操作,快件狀態更改為“派送本地倉庫中”,同時信息系 統自動記錄派送時間,如圖3.31所示。
3. 運輸和接收 運輸和接收模塊是本地倉庫管理員和目的地倉庫管理員使用的, 也是通過連接了條碼掃描槍的終端計算機進行操作。其過程與派送 類似,把快件狀態分別更改為“發往目的地中”和“到達目的地倉庫”, 同時系統記錄運輸時間和接收時間。
4. 簽收 快件送達后,快遞員B與用戶B進行驗貨交接,然后用戶B在系統里完成簽收操作。同樣也通過掃描條形碼輸入單據編號,定位需要 簽收的記錄,完成簽收操作,這時系統改變快件狀態為“已簽收”,并記錄簽收時間。
5. 查詢 在整個運輸過程中,相關人員都能夠隨時查詢快件當前的狀態, 這個操作通過查詢模塊來完成。
通過完整地運行小型物流信息系統,我們會發現有不完善的地方,這就需要對信息系統進行優化。這里的優化包括信息系統功能上 的優化,添加系統中沒有的功能,或者是對已有功能進行精簡。此外, 優化還包括信息系統性能的優化,通過調整代碼使程序運行效率更高。 實際上,在快件傳遞的過程中,用戶下單后如果發現信息填寫錯 誤或者其他原因需要撤銷下單操作,從而通知快遞員取消上門取件。
請你和同學一起討論小型物流信息系統還有哪些問題需要改進。例如,對于快遞員 B的送件環節,信息系統還需要補充什么功能,并對需要改進的部分提出優化方案。2. 系統測試中的軟件測試是通過運行和使用被測程序,來發現程序中 的錯 誤,以達到檢測的目的。這個過程應該重點關注哪些方面? 3. 完整運行一次小型物流信息系統的各項操作,體驗各模塊的功能,并 進 一步分析該信息系統在整個物流過程中的作用。
