華東師大版必修2第三節 信息系統中的計算機網絡背景圖ppt課件

這是一份華東師大版必修2第三節 信息系統中的計算機網絡背景圖ppt課件，共30頁。PPT課件主要包含了銅電纜，局域網，Wi-Fi連接缺點，帶寬與下載上傳速率等內容，歡迎下載使用。

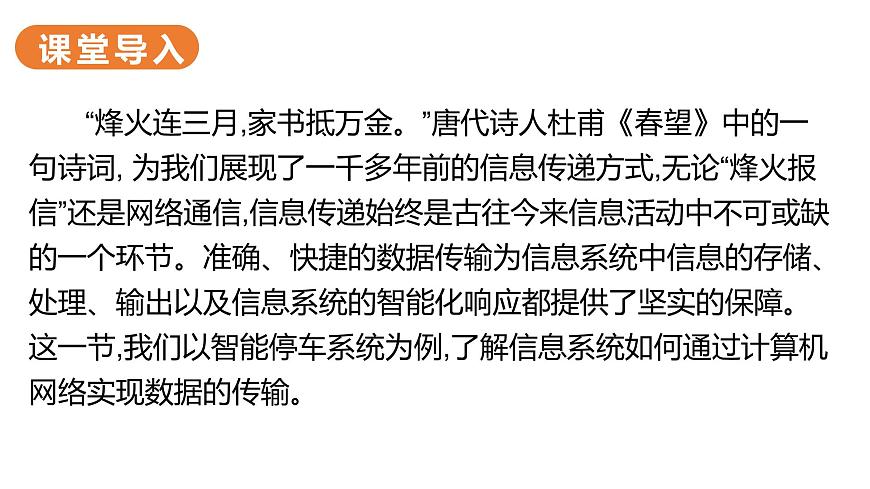

“烽火連三月,家書抵萬金?！碧拼娙硕鸥Α洞和分械囊痪湓娫~, 為我們展現了一千多年前的信息傳遞方式,無論“烽火報信”還是網絡通信,信息傳遞始終是古往今來信息活動中不可或缺的一個環節。準確、快捷的數據傳輸為信息系統中信息的存儲、處理、輸出以及信息系統的智能化響應都提供了堅實的保障。這一節,我們以智能停車系統為例,了解信息系統如何通過計算機網絡實現數據的傳輸。

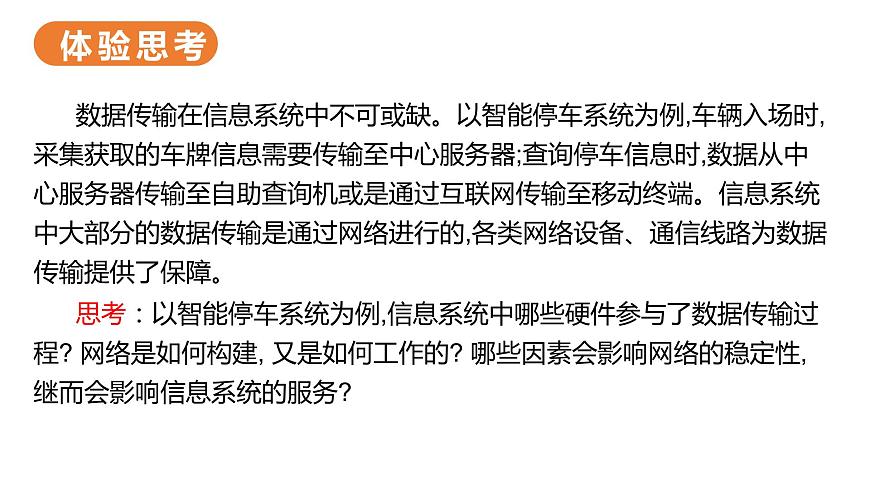

數據傳輸在信息系統中不可或缺。以智能停車系統為例,車輛入場時,采集獲取的車牌信息需要傳輸至中心服務器;查詢停車信息時,數據從中心服務器傳輸至自助查詢機或是通過互聯網傳輸至移動終端。信息系統中大部分的數據傳輸是通過網絡進行的,各類網絡設備、通信線路為數據傳輸提供了保障。 思考：以智能停車系統為例,信息系統中哪些硬件參與了數據傳輸過程? 網絡是如何構建, 又是如何工作的? 哪些因素會影響網絡的穩定性,繼而會影響信息系統的服務?

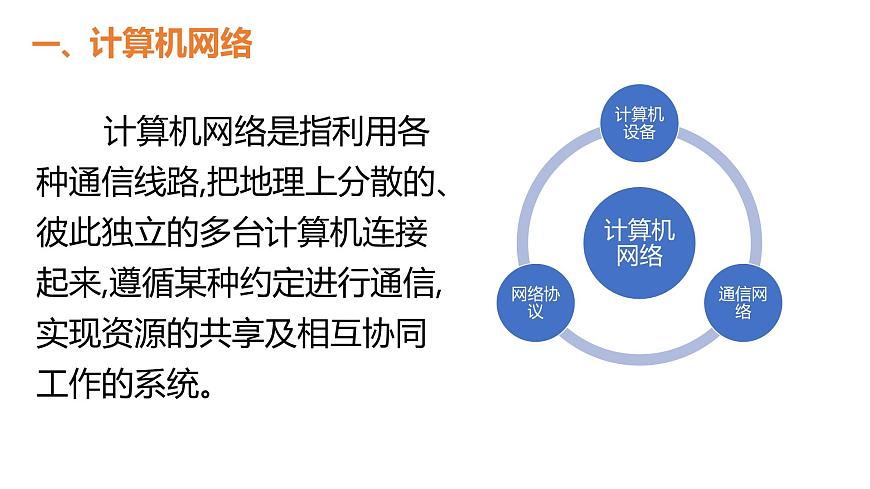

計算機網絡是指利用各種通信線路,把地理上分散的、彼此獨立的多臺計算機連接起來,遵循某種約定進行通信,實現資源的共享及相互協同工作的系統。

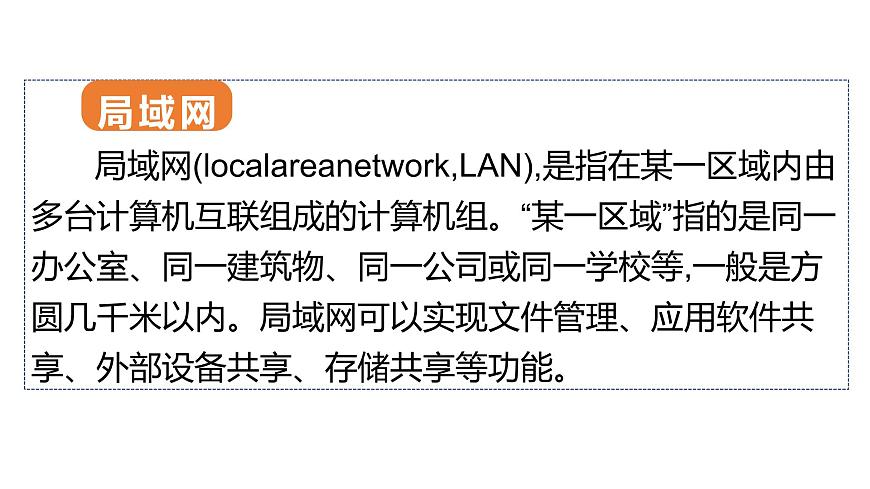

局域網(lcalareanetwrk,LAN),是指在某一區域內由多臺計算機互聯組成的計算機組?！澳骋粎^(qū)域”指的是同一辦公室、同一建筑物、同一公司或同一學校等,一般是方圓幾千米以內。局域網可以實現文件管理、應用軟件共享、外部設備共享、存儲共享等功能。

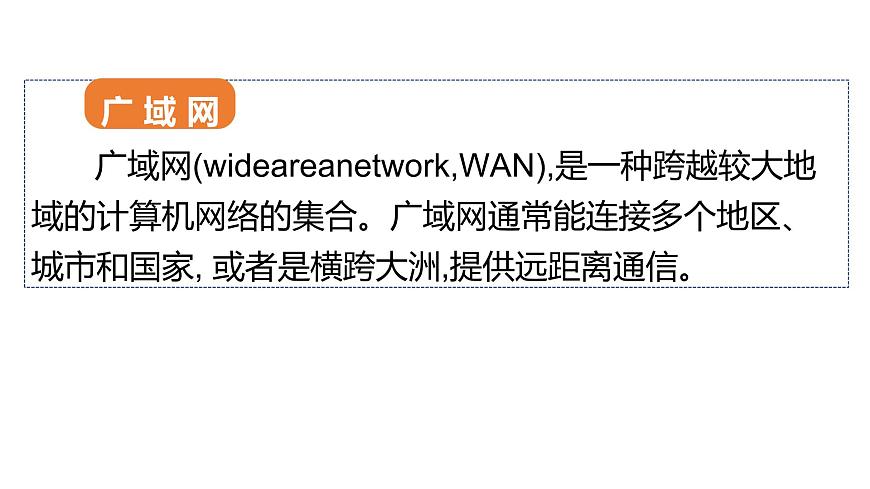

廣域網(wideareanetwrk,WAN),是一種跨越較大地域的計算機網絡的集合。廣域網通常能連接多個地區、城市和國家, 或者是橫跨大洲,提供遠距離通信。
2. 通信線路與網絡連接設備

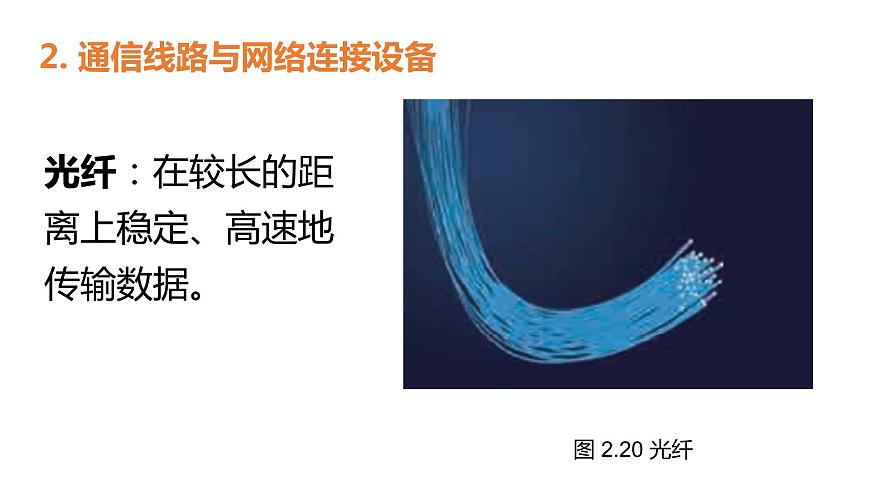

光纖：在較長的距離上穩定、高速地傳輸數據。

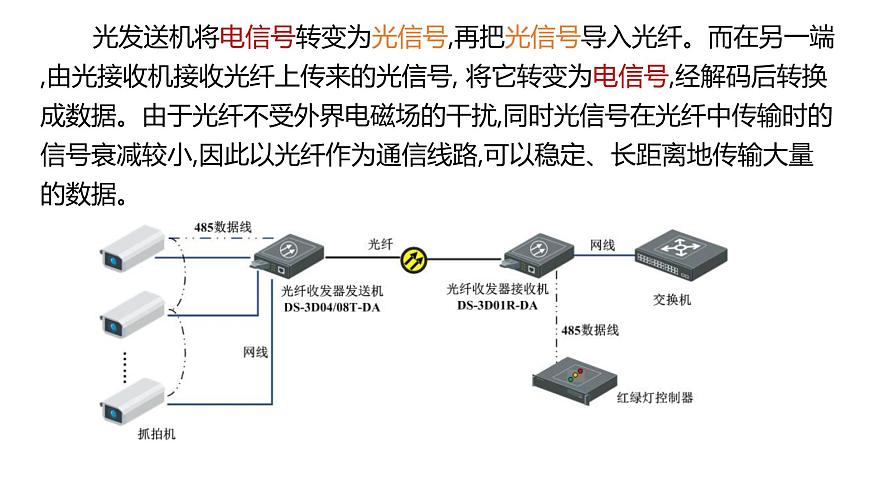

光發送機將電信號轉變?yōu)楣庑盘?再把光信號導入光纖。而在另一端,由光接收機接收光纖上傳來的光信號, 將它轉變?yōu)殡娦盘?經解碼后轉換成數據。由于光纖不受外界電磁場的干擾,同時光信號在光纖中傳輸時的信號衰減較小,因此以光纖作為通信線路,可以穩定、長距離地傳輸大量的數據。
圖 2.21 雙絞線
圖 2.22 局域網中的無線網絡(Wi-Fi)
移動通信網絡也使用無線連接方式。配有SIM 卡的移動終端, 以無線方式連接至移動通信的基站,基站通過光纖接入主干網絡。
圖 2.24 交換機連接示意圖
圖 2.26 網絡互聯示意圖
路由器與交換機不同,它是應用于不同網絡之間,連接多個網絡的網際設備。路由器的主要作用是路徑選擇,也就是將經過路由器的數據,根據它的目的地址,找到一條最佳傳輸路徑,轉發到目標網絡中去, 從而實現不同網絡間的計算機設備互訪。通過路由器,一個個分散的、不同類型的網絡最終連接成一個龐大的廣域網絡。
圖 2.27 家用級別路由器(上)和企業級別路由器(下)
TCP和 IP分別是兩種不同的協議;同時,TCP/IP協議可以指互聯網傳輸過程中用到的一組協議族和互聯網模型, IP協議負責把數據從一臺計算機通過網絡發送到另一臺計算機。數據被分割成一小塊一小塊的 IP 數據包,然后發送出去。通信的時候,雙方必須知道對方的標識,就像發郵件時必須知道對方的郵箱地址。 互聯網上每臺計算機的唯一標識就是 IP地址,例如 。 TCP協議則是建立在 IP協議之上的。TCP協議負責在兩臺計算機之間建立可靠連接,如果 IP數據 包丟失,會自動重發。
二、因特網接入方式與帶寬
網絡的接入方式多種多樣,請以學校網絡中的計算機、家庭網絡中的計算機、智能手機為例,調查接入 因特網的方式,填寫在表 2.7中。
表 2.7 身邊的因特網接入方式
因 特 網 服 務 提 供 商 (Internetservice prvider,ISP)
圖 2.29 家庭光纖入戶的接入方式示意圖
圖 2.30 4G網絡接入示意圖
2. 帶寬與影響網絡傳輸?shù)囊蛩?br/> 帶寬是指在單位時間內從網絡中的某一點到另一點所能通過的“最高數據率”, 即單位時間內能夠在線路上傳送的數據量,單位是 bps(bitper secnd,每秒傳輸多少比特)。
以4G網絡接入為例,服務商一般可以提供100Mbps下行和50 Mbps上行的帶寬。 下行是指數據從網絡傳輸?shù)皆O(shè)備上, 上行是指數據從設備傳輸?shù)骄W(wǎng)絡中。
100Mbps的 帶 寬,對 應 的 下 載 速 率 是 多 少? 100Mbps是 每 秒 100M 比 特,即 100× 1024× 1024bps。8個比特組成 1個 Byte,即 1個字節。那么 100Mbps就相當于每秒傳輸 100/8= 12.5(MB)的數據。這個數字就是這種帶寬條件下,可以為我們提供的最大下載速率。50Mbps上行帶寬,對應的上傳速率最高為 6.25MB/s。
了解學校和家庭網絡接入的帶寬。1.嘗試?yán)脺y速網站或?qū)嶋H下載過程來測試網絡的傳輸速率。因特網實際傳輸速率和標稱的帶寬有多少差別?2. 分析可能是什么原因影響了網速。
