初中信息技術湘電子版（2019）八年級下冊第三單元 智能設計與制作初步第12節 智能馬桶(一)——外接舵機的使用課文課件ppt

這是一份初中信息技術湘電子版（2019）八年級下冊第三單元 智能設計與制作初步第12節 智能馬桶(一)——外接舵機的使用課文課件ppt，共10頁。PPT課件主要包含了練習與思考等內容，歡迎下載使用。

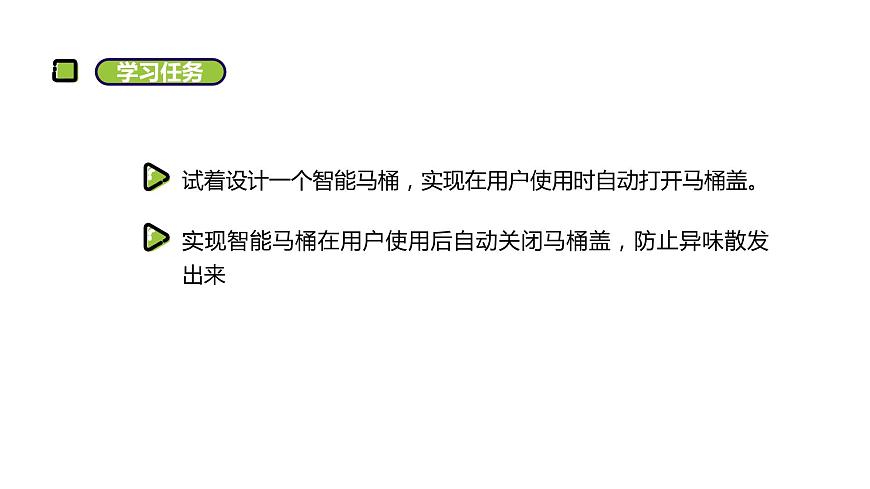

試著設計一個智能馬桶，實現在用戶使用時自動打開馬桶蓋。
實現智能馬桶在用戶使用后自動關閉馬桶蓋，防止異味散發出來

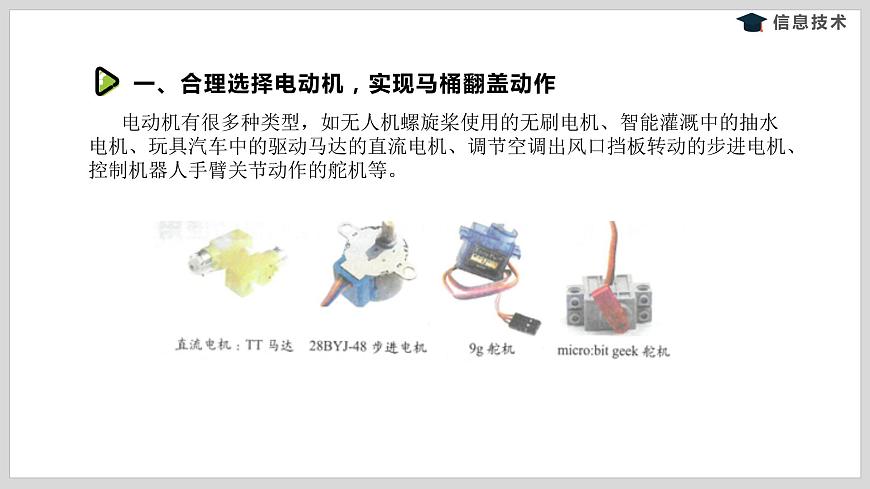

一、合理選擇電動機，實現馬桶翻蓋動作
電動機有很多種類型，如無人機螺旋槳使用的無刷電機、智能灌溉中的抽水電機、玩具汽車中的驅動馬達的直流電機、調節空調出風口擋板轉動的步進電機、控制機器人手臂關節動作的舵機等。

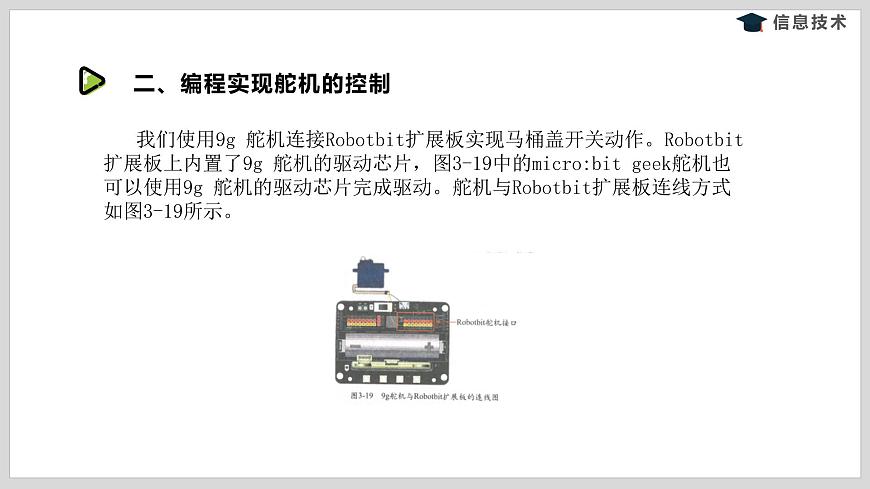

我們使用9g 舵機連接Rbtbit擴展板實現馬桶蓋開關動作。Rbtbit擴展板上內置了9g 舵機的驅動芯片，圖3-19中的micr:bit geek舵機也可以使用9g 舵機的驅動芯片完成驅動。舵機與Rbtbit擴展板連線方式如圖3-19所示。
二、編程實現舵機的控制

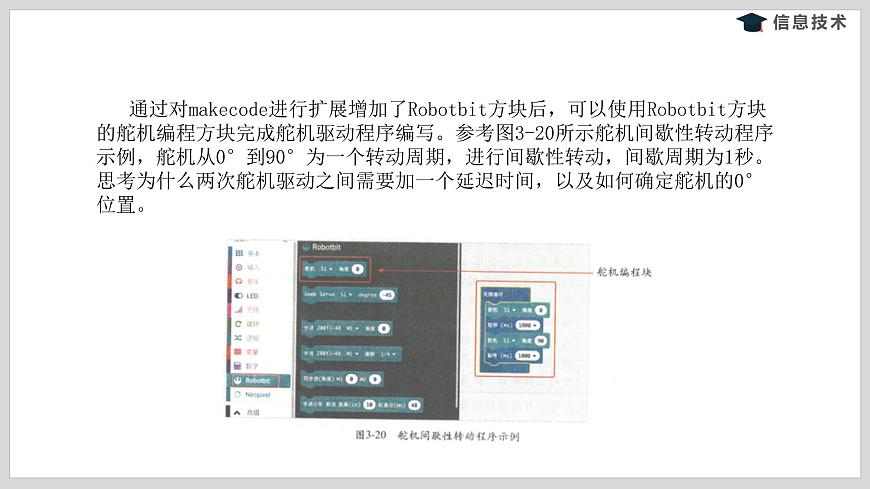

通過對makecde進行擴展增加了Rbtbit方塊后，可以使用Rbtbit方塊的舵機編程方塊完成舵機驅動程序編寫。參考圖3-20所示舵機間歇性轉動程序示例，舵機從0°到90°為一個轉動周期，進行間歇性轉動，間歇周期為1秒。思考為什么兩次舵機驅動之間需要加一個延遲時間，以及如何確定舵機的0°位置。
三．根據傳感器數據驅動舵機轉動的程序編寫
在“智能照明”作品中使用過人體紅外傳感器判斷是否有人在室內，在智能馬桶中同樣可以使用人體紅外傳感器判斷是否有人使用馬桶。當人體紅外傳感器感應到人體時，控制舵機打開馬桶蓋;當無人時，控制舵機關閉馬桶蓋。
針對 micr:bit連接的電子元器件和流程圖的邏輯對程序進行調試，觀察智能馬桶作品的實際效果，通過調試不斷完善作品。1.當有人活動時，舵機控制的馬桶蓋能否準確抬起?2．舵機抬起或落下時，能否準確控制旋轉角度?
四、調試程序，提出修改方案
小組間互相介紹并體驗使用舵機完成的智能馬桶作品，發現作品的亮點，為對方提出意見和改進建議。針對改進意見重新對程序結構進行梳理和修正,完成程序的優化。同時嘗試使用舵機實現更多的創意功能。
五、小組交流、優化方案
(1)展示你在智能馬桶中編寫的應用程序，說說你的亮點在哪里。(2）展示你對舵機使用的創意思路，看看舵機還能用在其他哪些地方。(3）實現動作的電子元器件除了舵機外，還有其他電機。思考一下，這些實現動作的電子元器件如何與作品進行結合?對于我們即將完成的智能馬桶，還有哪些功能能夠?qū)崿F(xiàn)智能控制?
