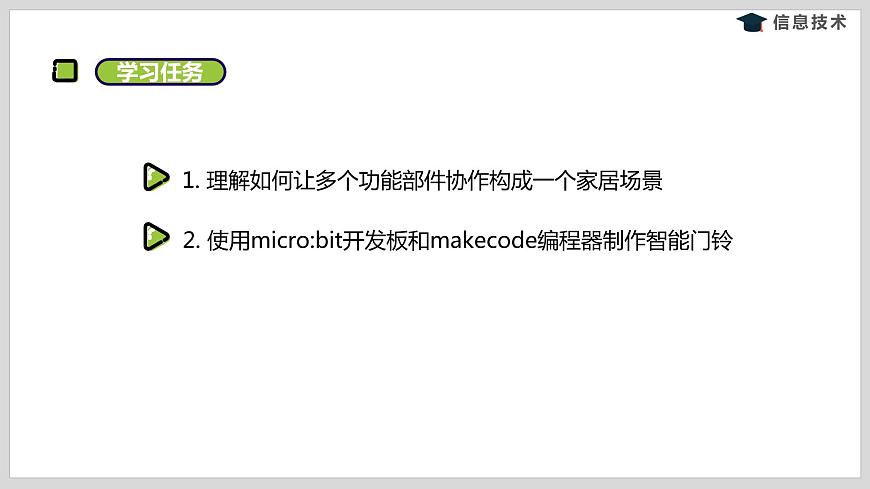

2. 使用micr:bit開發板和makecde編程器制作智能門鈴
1. 理解如何讓多個功能部件協作構成一個家居場景

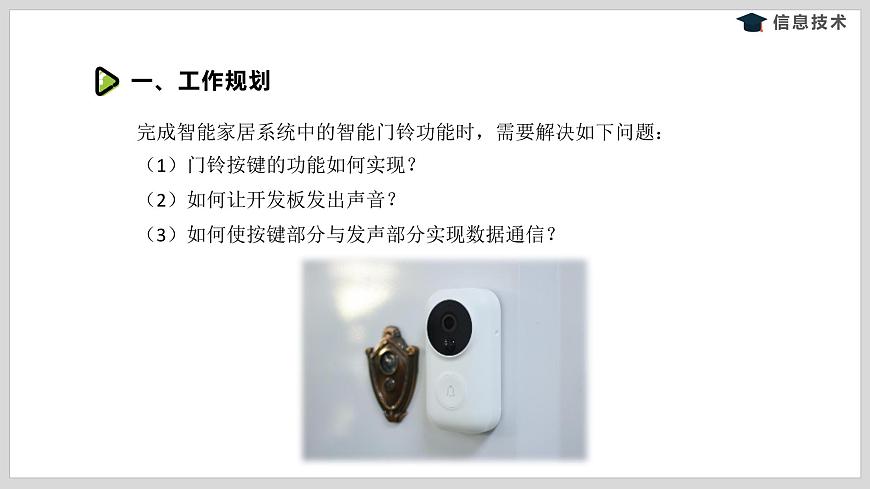

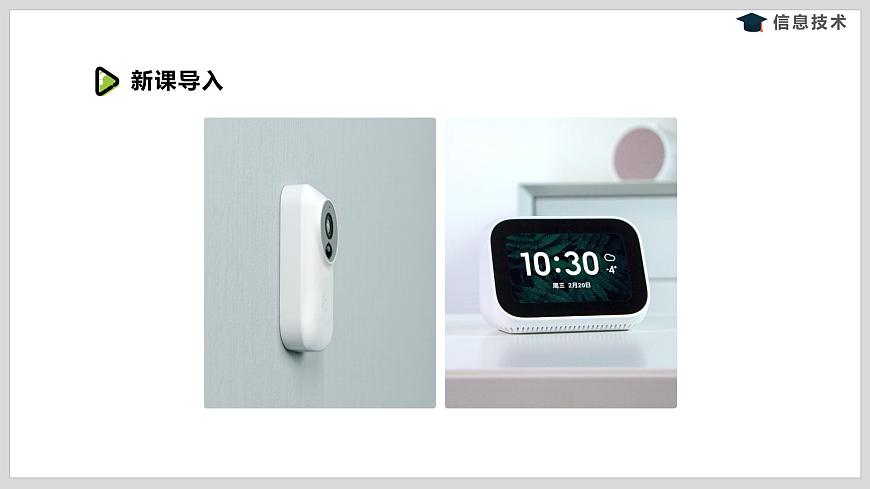

完成智能家居系統中的智能門鈴功能時，需要解決如下問題：（1）門鈴按鍵的功能如何實現？（2）如何讓開發板發出聲音？（3）如何使按鍵部分與發聲部分實現數據通信？

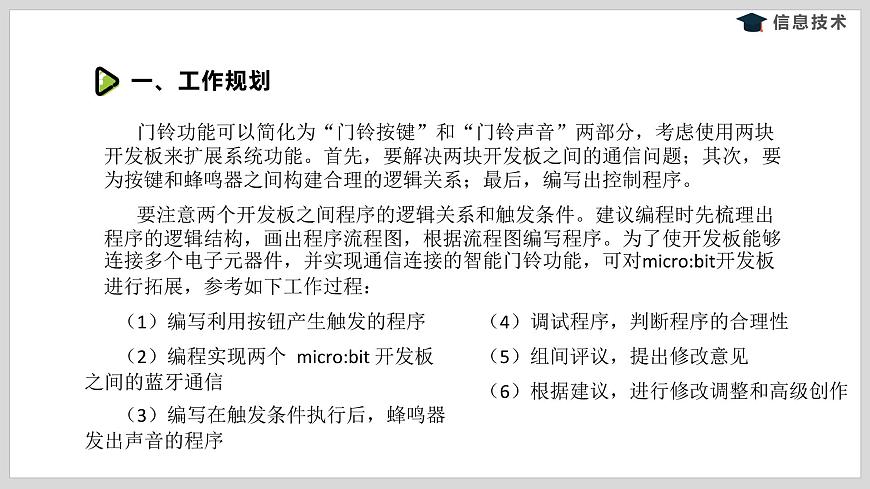

門鈴功能可以簡化為“門鈴按鍵”和“門鈴聲音”兩部分，考慮使用兩塊開發板來擴展系統功能。首先，要解決兩塊開發板之間的通信問題；其次，要為按鍵和蜂鳴器之間構建合理的邏輯關系；最后，編寫出控制程序。要注意兩個開發板之間程序的邏輯關系和觸發條件。建議編程時先梳理出程序的邏輯結構，畫出程序流程圖，根據流程圖編寫程序。為了使開發板能夠連接多個電子元器件，并實現通信連接的智能門鈴功能，可對micr:bit開發板進行拓展，參考如下工作過程：
（1）編寫利用按鈕產生觸發的程序（2）編程實現兩個 micr:bit 開發板之間的藍牙通信（3）編寫在觸發條件執行后，蜂鳴器發出聲音的程序
（4）調試程序，判斷程序的合理性（5）組間評議，提出修改意見（6）根據建議，進行修改調整和高級創作
二、為智能門鈴編寫按鍵引發的觸發程序

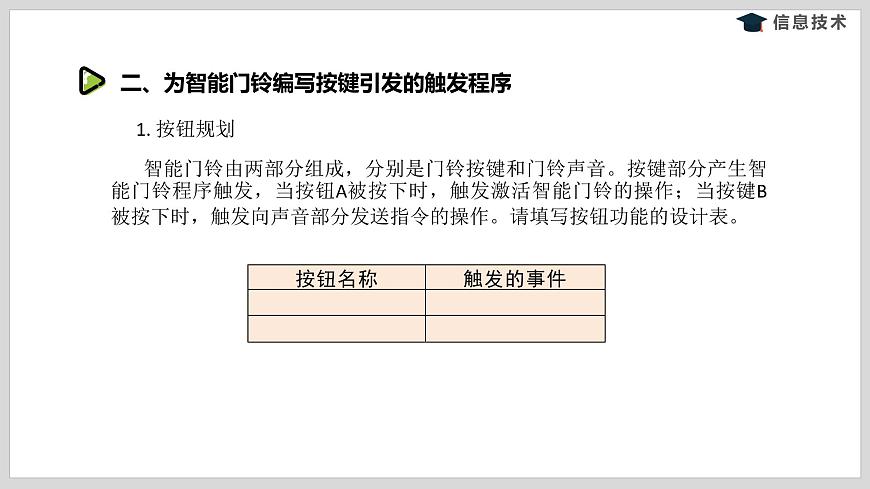

智能門鈴由兩部分組成，分別是門鈴按鍵和門鈴聲音。按鍵部分產生智能門鈴程序觸發，當按鈕A被按下時，觸發激活智能門鈴的操作；當按鍵B被按下時，觸發向聲音部分發送指令的操作。請?zhí)顚懓粹o功能的設計表。

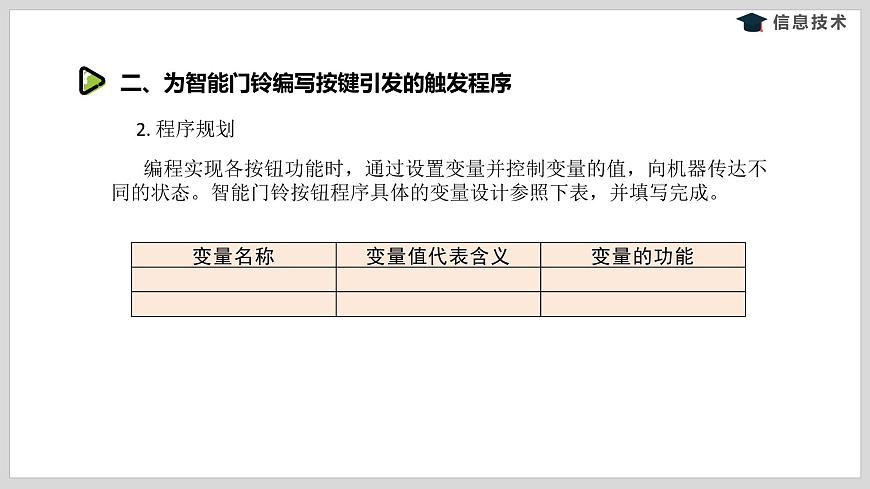

編程實現各按鈕功能時，通過設置變量并控制變量的值，向機器傳達不同的狀態。智能門鈴按鈕程序具體的變量設計參照下表，并填寫完成。
三、編程實現兩個開發板之間的藍牙通信

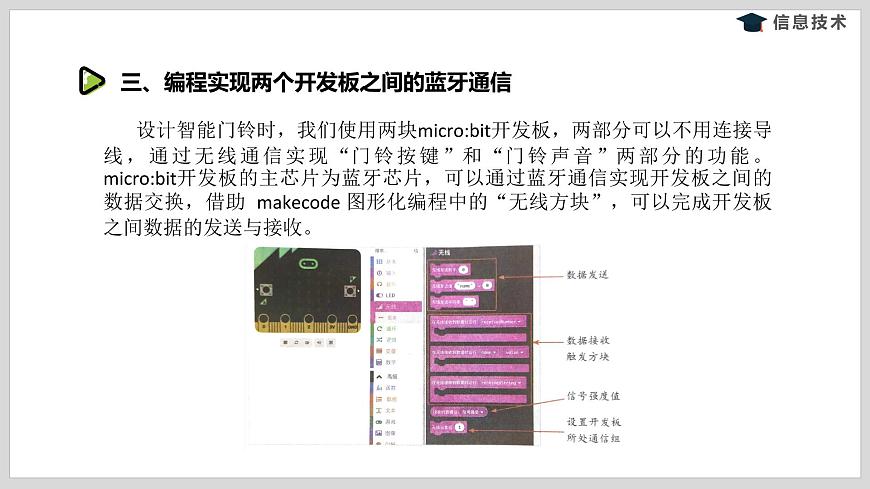

設計智能門鈴時，我們使用兩塊micr:bit開發板，兩部分可以不用連接導線，通過無線通信實現“門鈴按鍵”和“門鈴聲音”兩部分的功能。micr:bit開發板的主芯片為藍牙芯片，可以通過藍牙通信實現開發板之間的數據交換，借助 makecde 圖形化編程中的“無線方塊”，可以完成開發板之間數據的發送與接收。
為了實現開發板之間的數據通信，“無線設置組”積木方塊應該在micr:bit開發板開機時執行。接收信息的開發板收到信息時，需要根據傳遞來的信息進行判斷從而執行對應程序。為了完成這個操作，接收信息的開發板應該選擇上圖中的哪一個積木方塊呢？
四、編寫在觸發條件執行后蜂鳴器發出聲音的程序
micr:bit開發板沒有板載的蜂鳴器，使用makecde進行模擬程序測試時,模擬區的開發板能夠使用計算機的音箱發出聲音。而創作實物產品時，為了發出聲音，我們可以使用鱷魚夾連接micrtbit開發板和蜂鳴器。
為了簡化產品的連接電路，并能夠擴展連接更多的電子元器件，可以不使用上面那種連線方式，而是選擇板載蜂鳴器的擴展板，通過 micr:bit開發板的輸入/輸出數字模擬擴展口連接擴展板。Rbbit就是一款板載蜂鳴器的擴展板。
將micr:bit開發板插到Rbtbit擴展板中，使用數據線將micr:bit開發板與計算機連接，就可以編寫程序進行蜂鳴器測試了。編寫蜂鳴器聲音的程序可以使用makecde自帶的“音樂方塊”完成，從而實現如下功能：智能門鈴的啟動與關閉操作，用于轉變門鈴的開啟和關閉狀態；啟動狀態下，按下按鍵，蜂鳴器能播放提醒音樂。
五、調試程序，提出修改方案
讓我們針對硬件結構和功能模塊對程序進行調試和改進，使智能門鈴呈現出更好的效果。測試程序是否滿足如下要求：（1）控制端 micr:bit 開發板能否實現開啟和關閉門鈴的功能？（2）控制端 micr:bit 開發板在門鈴開啟的狀態，能否發送信號？（3）兩塊 micr:bit 開發板間能否發送和接收信息？（4）響應端 micr:bit 開發板能否判斷接收到的信號以完成發聲？（5）多次測試，兩塊 micr:bit 開發板程序能否穩定運行？
六、小組交流、優化方案
同組的成員互相測試智能門鈴作品，提出自己的改進建議。針對同學的建議對程序進行梳理和修正，完成程序的優化。同時嘗試給自己的作品添加更多的創意，如點擊門鈴時，使門鈴可以顯示笑臉等，從而讓自己的智能門鈴更加友好。
（1）展示智能門鈴作品，談?wù)勀愕脑O(shè)計思路。（2）編程環節遇到了什么問題？采用了哪些解決辦法？（3）完成智能門鈴的初步設計后，你能不能通過按鍵的組合為智能門鈴切換提醒音樂呢？如何靈活地設置變量，實現按鍵的組合功能呢？
