高中物理人教版 (2019)必修 第三冊1 電源和電流說課課件ppt

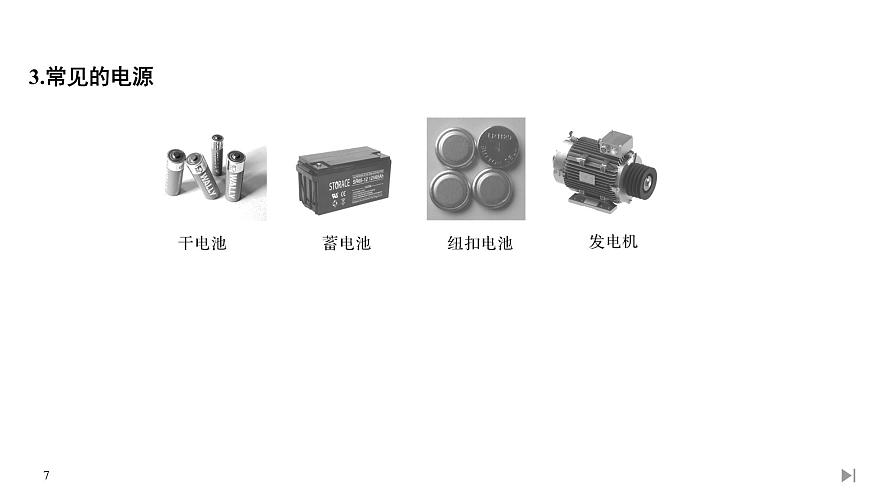

這是一份高中物理人教版 (2019)必修 第三冊1 電源和電流說課課件ppt，共40頁。PPT課件主要包含了第1節電源和電流，知識點一電源，靜電力，電勢差，常見的電源，觀圖助學，知識點二恒定電流，恒定電場，穩定分布，定向移動等內容，歡迎下載使用。

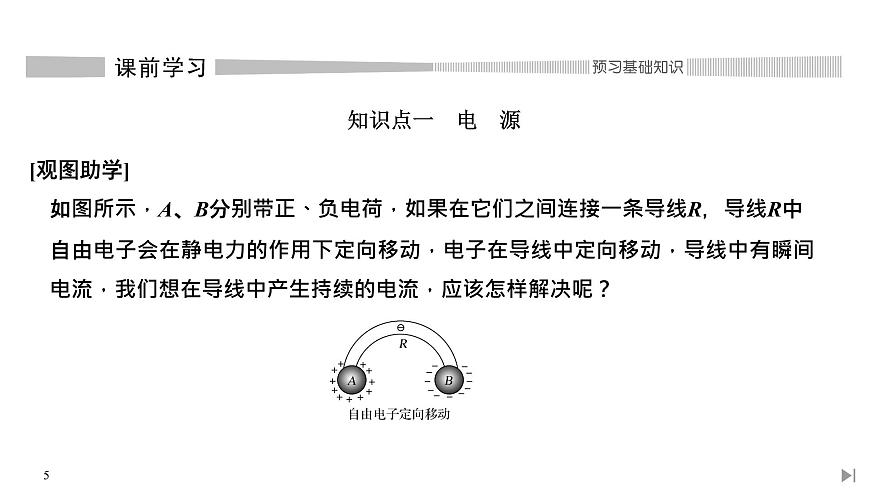

[觀圖助學]如圖所示，A、B分別帶正、負電荷，如果在它們之間連接一條導線R，導線R中自由電子會在靜電力的作用下定向移動，電子在導線中定向移動，導線中有瞬間電流，我們想在導線中產生持續的電流，應該怎樣解決呢？

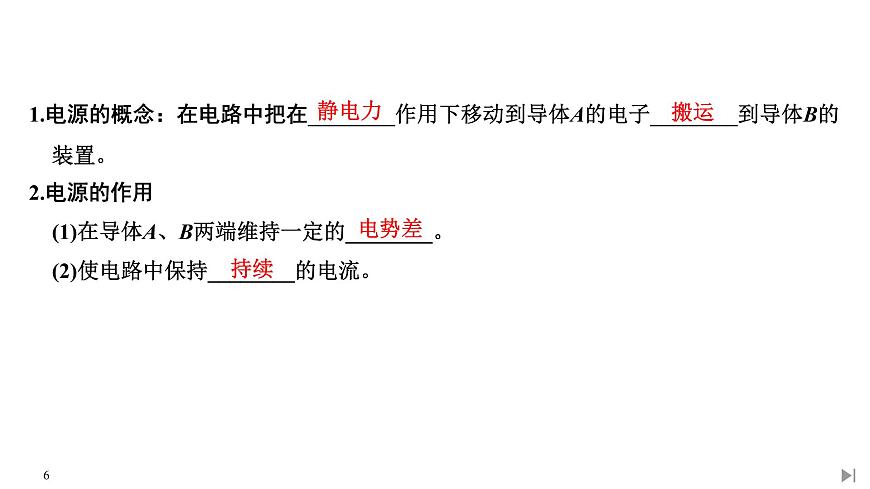

1.電源的概念：在電路中把在________作用下移動到導體A的電子________到導體B的裝置。2.電源的作用(1)在導體A、B兩端維持一定的________。(2)使電路中保持________的電流。

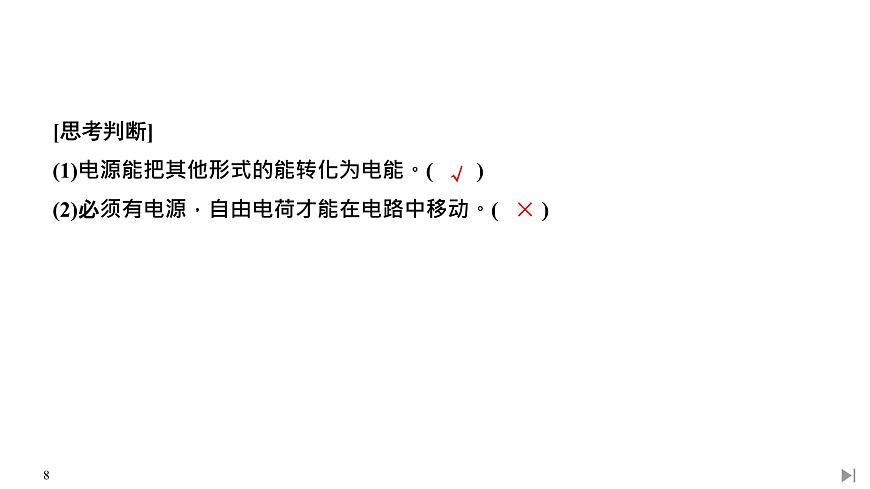

[思考判斷](1)電源能把其他形式的能轉化為電能。(　　)(2)必須有電源，自由電荷才能在電路中移動。(　　)
雷鳴電閃時，強大的電流使天空發出耀眼的閃光，但它只能存在于一瞬間，而手電筒中的小燈泡卻能持續發光，這是因?yàn)橛谐掷m(xù)的電流流過小燈泡，電流是怎么形成的呢？
(1)定義：由____________的電荷所產生的穩定的電場。(2)形成：導線內的電場，是由電源、導線等電路元件所積累的電荷共同形成的。(3)特點：導線內的電場線與導線________，電荷的分布是________的，導線內的電場是沿導線切線方向的恒定電場。
(1)概念：大小、方向都________________的電流。(2)形成：____________使自由電荷速率增加，自由電荷與導體內不動的粒子的碰撞，使自由電荷速率減小，最終表現為平均速率不變。
[觀察探究]如圖所示，在裝有導電液體的細管中，有正、負兩種電荷向相反的方向運動，在時間t內通過細管某截面的正電荷為q1，通過此截面的負電荷為q2。
(1)確定通過導電液體中電流的方向；(2)計算導電液體中電流的大小。
[探究歸納]1.電流的形成
電荷的定向移動形成電流。當把導體和電源連接后，導體中形成恒定電場，導體中的自由電荷在靜電力的作用下定向移動形成電流。(1)產生電流的條件：導體兩端有電壓。(2)形成持續電流的條件：電路中有電源且電路閉合。
規定正電荷定向移動的方向?yàn)殡娏鞯姆较?，則負電荷定向移動的方向與電流的方向相反，金屬導體中自由移動的電荷是自由電子，故電流的方向與自由電子定向移動的方向相反。
電流雖然有方向，但是它遵循代數運算法則，所以電流不是矢量而是標量。導師點睛判斷一個物理量是矢量還是標量，關鍵是看其運算法則是否滿足平行四邊形定則。
[試題案例][例1] 下列說法中正確的是(　　)A.導體中電荷運動就形成了電流B.在國際單位制中，電流的單位是安培(A)C.電流有方向，它是一個矢量D.任何物體，只要其兩端電勢差不為零，就有電流存在
解析　自由電荷定向移動才形成電流，僅有電荷移動但不是定向移動則不行，故選項A錯誤；形成電流的條件是導體兩端保持有電壓，且必須是導體而非任何物體，故選項D錯誤；電流有方向，但它是標量，故選項C錯誤。答案　B
[例2] 如圖所示，電解池內有一價的電解液，t時間內通過溶液內面積為S的截面的正離子數是n1，負離子數是n2，設元電荷為e，以下說法中正確的是(　　)
[針對訓練1] (多選)下列關于電流方向的說法中，正確的是(　　)A.電流的方向就是自由電荷定向移動的方向B.電流的方向就是正電荷定向移動的方向C.在金屬導體中，電流的方向與自由電子定向移動的方向相反D.在電解液中，電流的方向與正離子定向移動的方向相同解析　人們規定電流的方向與正電荷定向移動的方向相同，與負電荷定向移動的方向相反，A錯誤，B、D正確；金屬導體中，自由電子的定向移動形成電流，故在金屬導體中，電流的方向與自由電子定向移動的方向相反，C正確。答案　BCD
[針對訓練2] 某電解池中，若在2 s內各有1.0×1019個二價正離子和2.0×1019個一價負離子通過某截面，那么通過這個截面的電流是(　　)A.0 B.0.8 A C.1.6 A D.3.2 A
[要點歸納]1.電流的微觀表達式的推導
金屬導體中的電流跟自由電子定向移動的速率有關，它們之間的關系可用下述方法簡單推導出來。
導體左端的自由電子到達右端
2.對電流的微觀表達式I＝neSv的理解
[試題案例][例3] (多選)一橫截面積為S的銅導線，流過的電流為I，設每單位體積的導線中有n個自由電子，電子的電荷量為q，此時電子的定向移動速率為v，在Δt時間內，通過導線橫截面的自由電子數目可表示為(　　)
思路點撥計算自由電子數目有以下兩條思路：(1)Δt時間內通過導線橫截面的自由電子數目等于Δt時間內通過導線橫截面的電荷量IΔt與自由電子電荷量q的比值。(2)Δt時間內通過導線橫截面的自由電子數目等于導線vΔt長度內所含的自由電子數。
方法歸納　利用I＝nqSv分析問題應注意的三個方面(1)各個物理量都要用國際單位。(2)正確理解各符號的意義，特別是n表示導體中單位體積內的自由電荷數，v表示自由電荷定向移動速度的大小。(3)若已知單位長度的自由電荷數為n，則電流的微觀表達式為I＝nqv
[針對訓練3] 一段粗細均勻的導線的橫截面積為S，導線內自由電子的電荷量為e，導線單位長度內自由電子數為n，自由電子做無規則運動的速率為v，單位時間內通過某一橫截面的自由電子數為N。則導線中的電流為(　　)A.neSv B.nevC.N D.Ne
[試題案例][例4] 一根導線，分別通以不同電流，并保持溫度不變，當電流較大時，以下說法正確的是(　　)A.單位體積內自由電子數較多B.自由電子定向移動的速率較大C.自由電子的熱運動速率較大D.電流的傳導速度較大
解析　對同一根導線單位體積內的自由電子數是一樣的，A錯誤；電流和自由電子的定向移動的速率有關，與自由電子的熱運動速率無關，故B正確，C錯誤；電流的傳導速度是電場的形成速度等于光速c，和電流的大小無關，選項D錯誤。答案　B
[針對訓練4] 導線中的電流是1 A，導線的橫截面積為1 mm2。(1)在1 s內，有多少個電子通過導線的橫截面(電子電荷量e＝1.6×10－19 C)?(2)自由電子的平均移動速率是多大(設導體每立方米內有8.5×1028個自由電子)?(3)自由電子沿導線定向移動1 m，平均要多少時間？
(2)由公式I＝neSv，
答案　(1)6.25×1018個　(2)7.35×10－5 m/s　(3)3.78 h
