2021學年第1節 電壓圖文課件ppt

這是一份2021學年第1節 電壓圖文課件ppt，文件包含課時161課件電壓pptx、課時161同步練習電壓含解析卷docx、課時161教學設計電壓docx、課時161導學案電壓docx等4份課件配套教學資源，其中PPT共27頁， 歡迎下載使用。

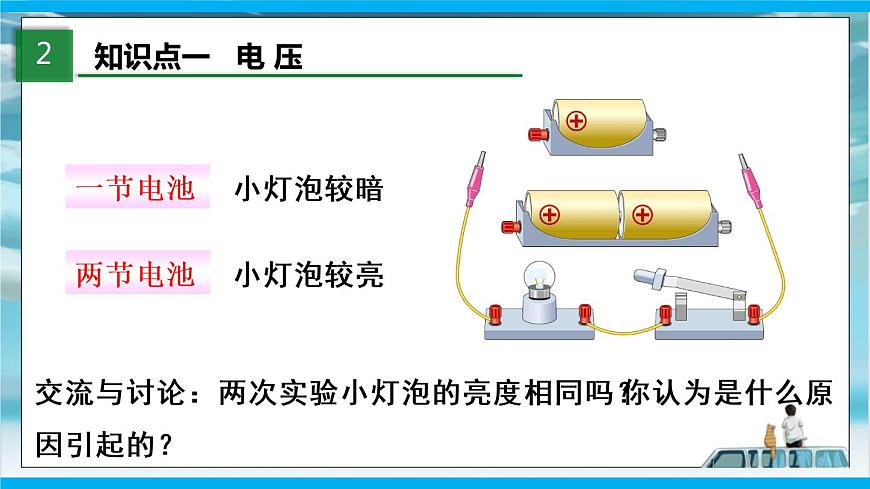

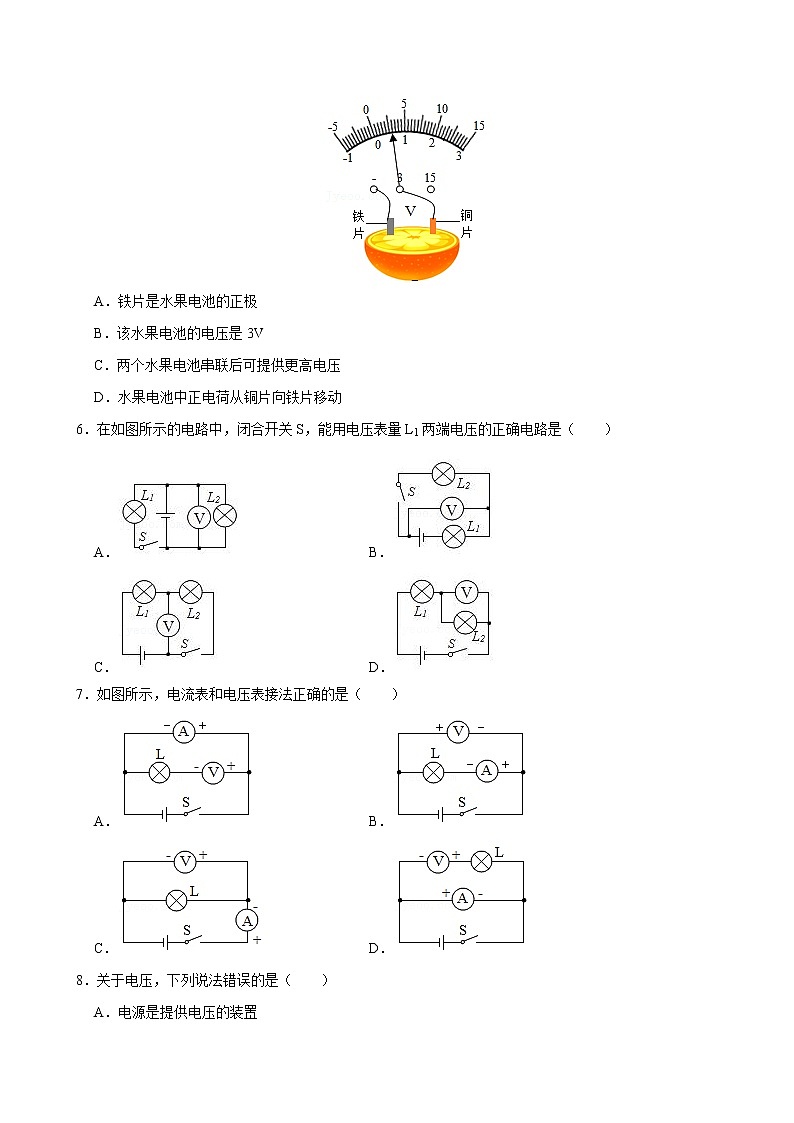

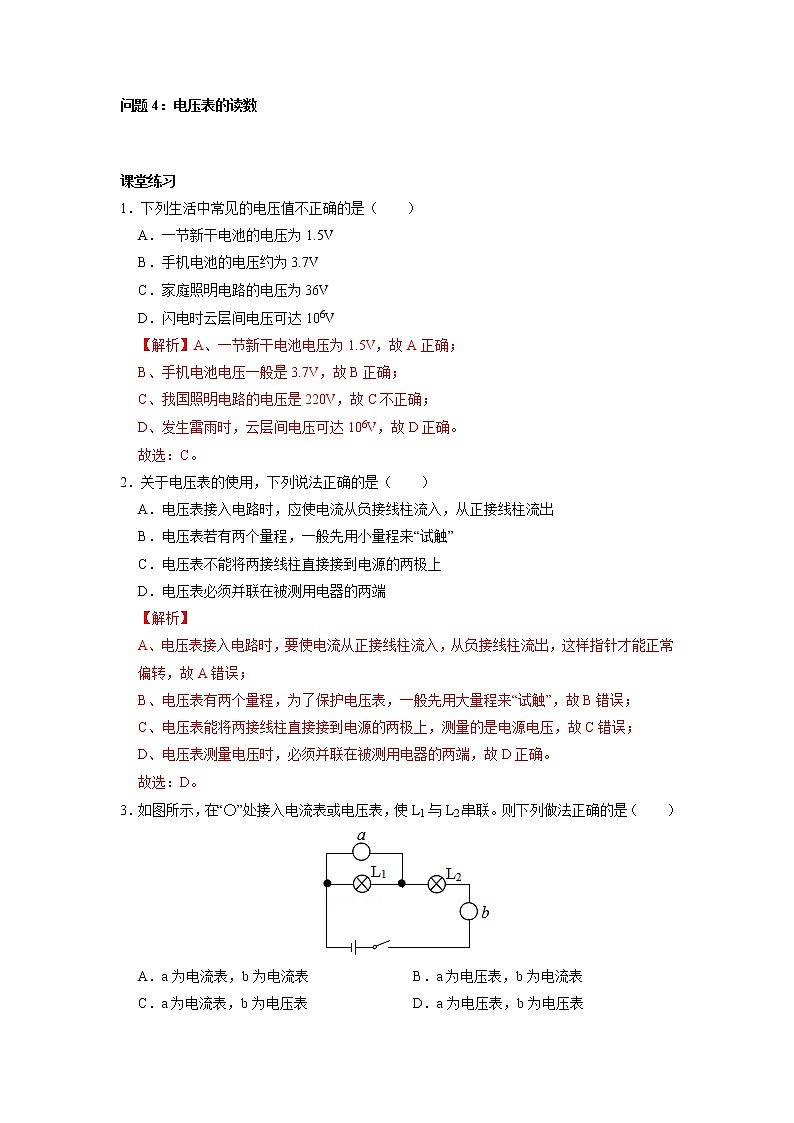

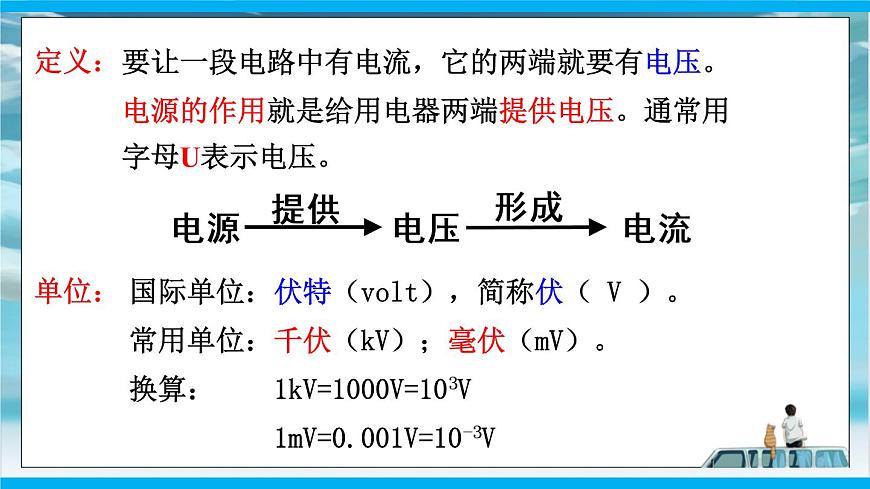

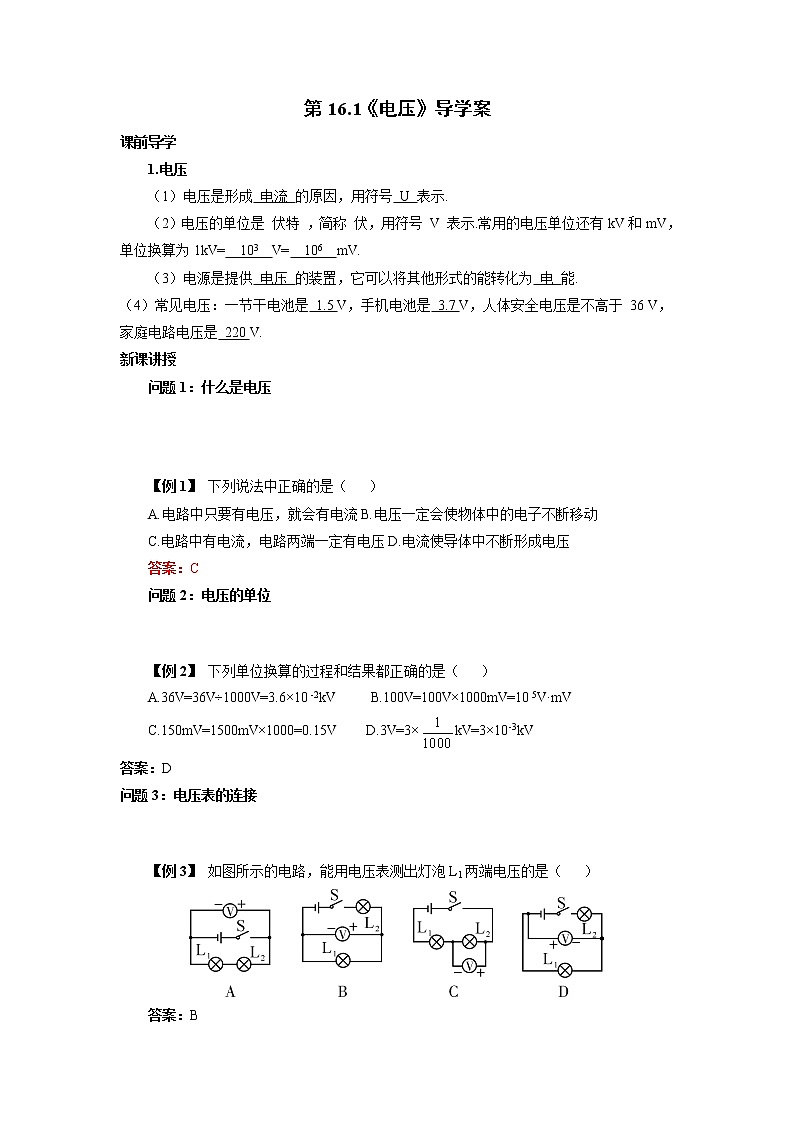

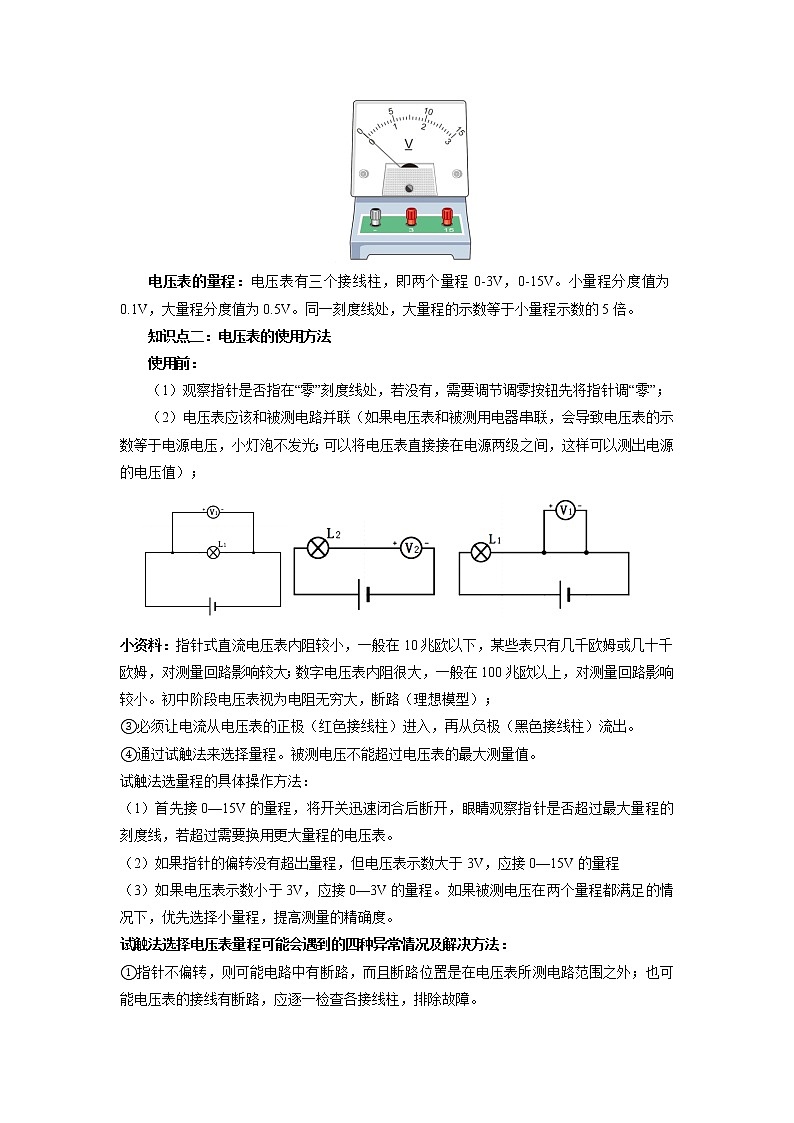

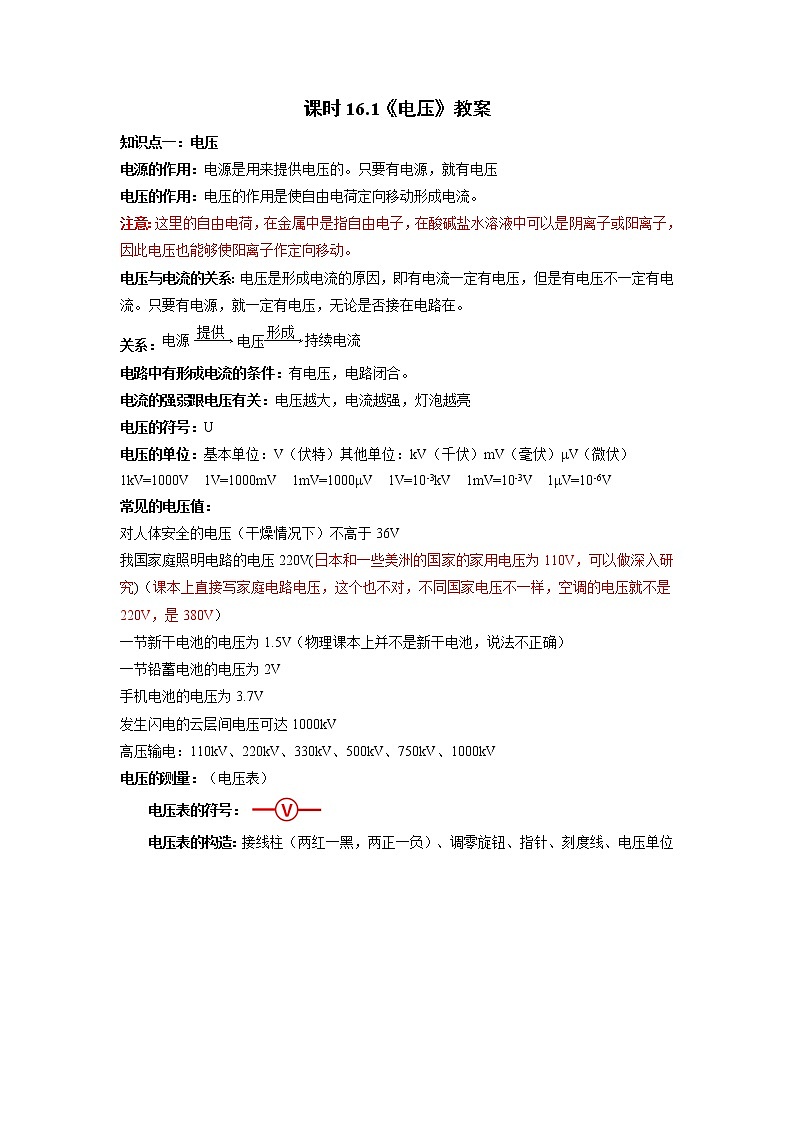

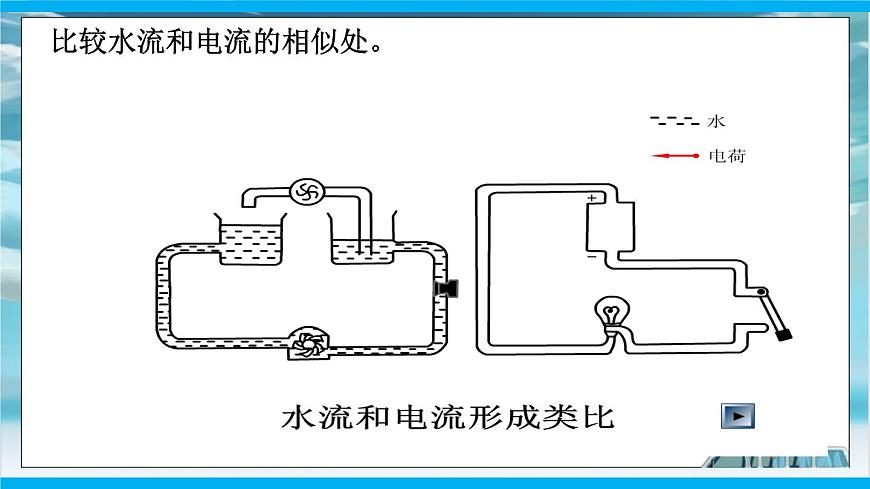

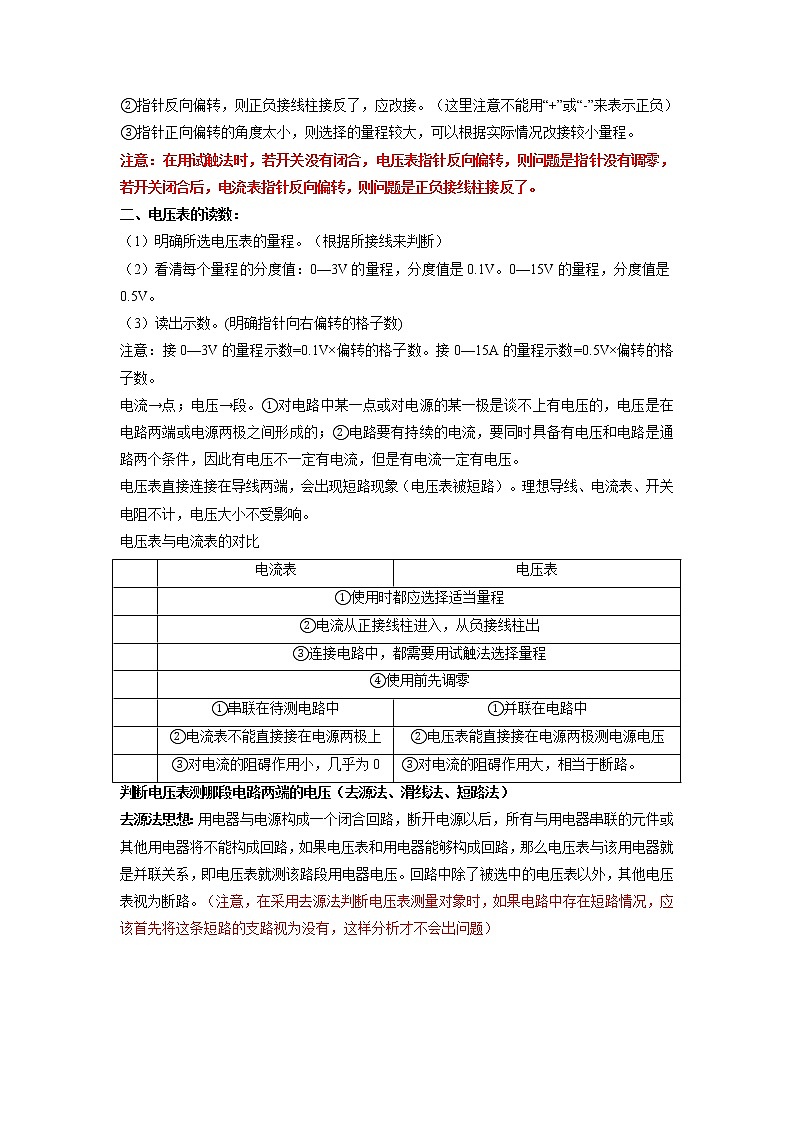

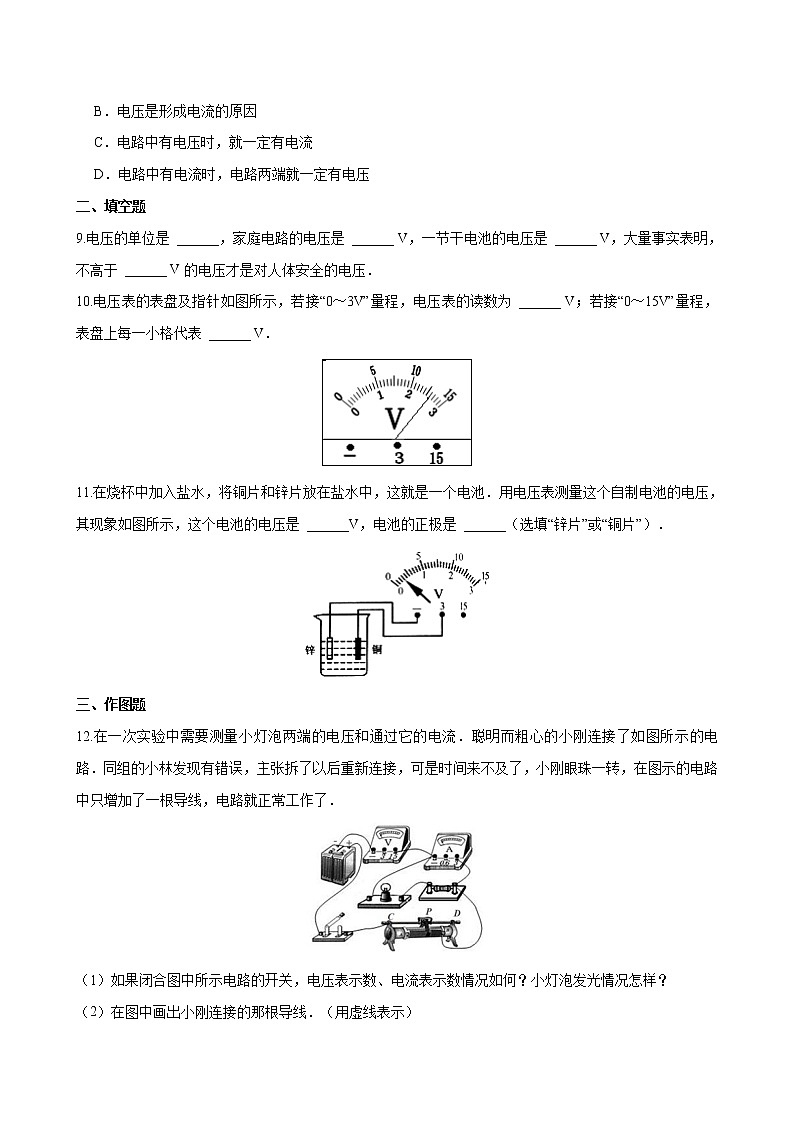

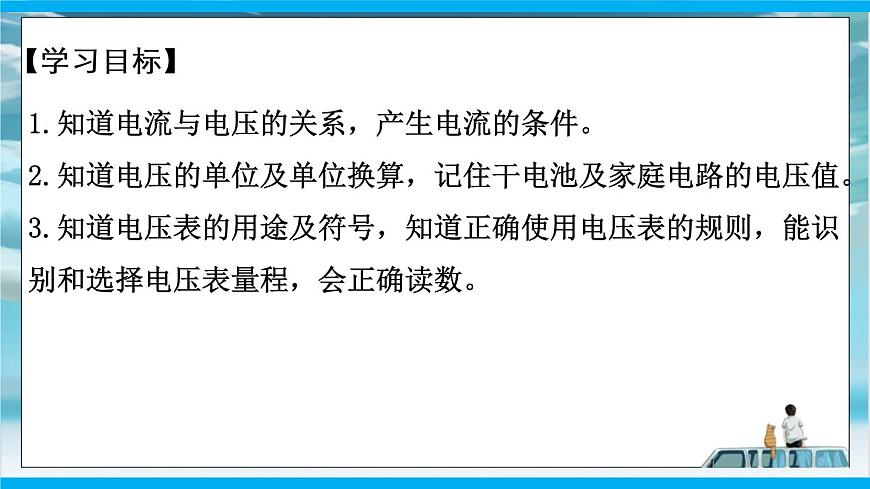

第16.1《電壓》導學案課前導學1.電壓（1）電壓是形成 電流 的原因，用符號 U 表示.（2）電壓的單位是 伏特 ，簡稱 伏，用符號 V 表示.常用的電壓?jiǎn)挝贿€有kV和mV，單位換算為1kV=  103  V=  106  mV.（3）電源是提供 電壓 的裝置，它可以將其他形式的能轉化為 電 能.（4）常見電壓：一節干電池是 1.5 V，手機電池是 3.7 V，人體安全電壓是不高于 36 V，家庭電路電壓是 220 V.新課講授問題1：什么是電壓   【例1】 下列說法中正確的是（   ）A.電路中只要有電壓，就會有電流B.電壓一定會使物體中的電子不斷移動C.電路中有電流，電路兩端一定有電壓D.電流使導體中不斷形成電壓答案：C問題2：電壓的單位  【例2】 下列單位換算的過程和結果都正確的是（   ）A.36V=36V÷1000V=3.6×10-2kV     B.100V=100V×1000mV=105V·mVC.150mV=1500mV×1000=0.15V    D.3V=3×kV=3×10-3kV答案：D問題3：電壓表的連接  【例3】 如圖所示的電路，能用電壓表測出燈泡L1兩端電壓的是（   ）答案：B問題4：電壓表的讀數  課堂練習1．下列生活中常見的電壓值不正確的是（　?。?/span>A．一節新干電池的電壓為1.5V B．手機電池的電壓約為3.7V C．家庭照明電路的電壓為36V D．閃電時云層間電壓可達106V【解析】A、一節新干電池電壓為1.5V，故A正確；B、手機電池電壓一般是3.7V，故B正確；C、我國照明電路的電壓是220V，故C不正確；D、發生雷雨時，云層間電壓可達106V，故D正確。故選：C。2．關于電壓表的使用，下列說法正確的是（　?。?/span>A．電壓表接入電路時，應使電流從負接線柱流入，從正接線柱流出 B．電壓表若有兩個量程，一般先用小量程來“試觸” C．電壓表不能將兩接線柱直接接到電源的兩極上 D．電壓表必須并聯在被測用電器的兩端【解析】A、電壓表接入電路時，要使電流從正接線柱流入，從負接線柱流出，這樣指針才能正常偏轉，故A錯誤；B、電壓表有兩個量程，為了保護電壓表，一般先用大量程來“試觸”，故B錯誤；C、電壓表能將兩接線柱直接接到電源的兩極上，測量的是電源電壓，故C錯誤；D、電壓表測量電壓時，必須并聯在被測用電器的兩端，故D正確。故選：D。3．如圖所示，在“〇”處接入電流表或電壓表，使L1與L2串聯。則下列做法正確的是（　?。?/span>A．a為電流表，b為電流表 B．a為電壓表，b為電流表 C．a為電流表，b為電壓表 D．a為電壓表，b為電壓表【解析】由圖可知，a表跟燈泡L1并聯，所以a應為電壓表；b表串聯在電路中，所以b應為電流表，此時電流表測量電路中的電流，電壓表測量L1兩端的電壓。故選：B。4．如圖所示的電路中，各個元件均為實驗室常用器材，當開關閉合后，下列說法中正確的是（　?。?/span>A．兩表指針均有明顯偏轉 B．兩表指針均幾乎不動 C．電流表指針有明顯偏轉，電壓表指針幾乎不動 D．電壓表指針有明顯偏轉，電流表指針幾乎不動【解析】由于電壓表的電阻很大，當它串聯使用時，電路中的電流很小，故電流表的指針幾乎不動，但電壓表是有示數的，接近于電源電壓，故D正確，ABC錯誤。故選：D。5．關于電壓，下列說法中不正確的是（　　）A．電壓是電路中形成電流的原因 B．只要電路兩端有電壓，電路中就一定有電流 C．電路中有電流時，電路兩端就一定有電壓 D．電源是提供電壓的裝置【解析】因?yàn)殡妷菏请娐分行纬呻娏鞯脑颍谝欢坞娐分挟a(chǎn)生電流，它的兩端就要有電壓；所以A正確；電路中有電流時，電路兩端就一定有電壓，但是電路兩端有電壓，電路中不一定有電流，如電路未閉合時，所以B錯誤，C正確；電源的作用是提供電壓的裝置，所以D正確；故選：B。6．某同學用一只有“0～3V”和“0～15V”兩個量程的電壓表，在測量電壓時用的是“0～3V”的量程，但記錄的讀數卻是6.5V，則該同學實際測的電壓值最有可能是（　?。?/span>A．5V B．2.5V C．1.3V D．11.5V【解析】該同學在測量電壓時用的是0～3V的量程（分度值應為0.1V），但記錄的讀數卻是6.5V，所以他是根據0～15V量程進行讀數的；電壓表大量程的分度值是小量程分度值的5倍，所以，0～15V量程讀數是6.5V，則0～3V量程的正確讀數是＝1.3V。故選：C。7．如圖所示，小麗正準備將一電表接入電路中，她這是要測量電路中的（　?。?/span>A．電阻 B．電流 C．電壓 D．電荷【解析】據圖可知，此時的電表是電壓表，即她是要測量電路中的電壓，電壓表應該并聯在電路兩端，故C正確。故選：C。8．如圖所示，在燒杯內的鹽水中插入一根銅片和一根鋅片，就做成了一個鹽水電池，將多節這樣的鹽水電池串聯，為判別串聯鹽水電池組的正負極，在鹽水電池的兩極A、B間接入下列元件，能達到目的的是（　　）①小燈泡②電壓表③電流表④發光二極管A．①②③④ B．②③④ C．②③ D．①②③【解析】在鹽水電池的兩極A、B間接入小燈泡，燈泡會發光，但燈泡的發光情況與電流方向無關，所以無法根據燈泡的發光情況判定電流的方向；電流表、電壓表都有正負接線柱，電流應從正接線柱流入、負接線柱流出，根據電流表、電壓表指針的偏轉情況可以判定電流的方向，從而判定出電源的正負極；二極管有單向?qū)щ娦裕娏髦荒軓拈L(zhǎng)腳流入，短腳流出，根據二極管的發光情況（即發光或不發光）可以判定電流的方向，從而判定出電源的正負極。由此可知，能達到目的的有②③④。故選：B。9．電壓用字母 　  　表示，國際單位是 　   　，簡稱 　  　，符號是 　  　。【解析】物理學中，電壓用符號U表示；在國際單位制中，電壓的基本單位是伏特，簡稱伏，符號是V。故答案為：U；伏特；伏；V。10．電路如圖所示，電源電壓不變，當開關S1閉合，S2斷開時，電壓表測　   　兩端的電壓；當開關S1斷開，S2閉合時，電壓表測　           　兩端的電壓。【解析】當開關S1閉合，S2斷開時，L1、L2串聯，電壓表測L1兩端電壓；當開關S1斷開，S2閉合時，L1、L2串聯，電壓表測L1、L2（或電源）兩端電壓；故答案為：L1；L1、L2（或電源）。11．請讀出圖中兩表的示數，電壓表示的數是　  　V，電流表示的數為　    　A。【解析】電壓表使用的量程為0～15V，分度值為0.5V，電壓表示的數為8V；電流表使用的量程為0～0.6A，分度值為0.02A，電流表示的數為0.28A。故答案為：8；0.28。12．在研究電壓的作用時，我們可以引入“水路”同“電路”進行類比。如圖所示。將抽水機比作電源，則可將閥門比作　  　，將渦輪比作　   　，將水管比作　   　，還可將水壓比作　   　，水流比作　  　。【解析】引入“水路”同“電路”進行類比。如圖所示。將抽水機比作電源，則可將閥門比作開關；渦輪比作用電器；水管比作導線；水壓比作電壓；水流比作電流。故答案為：開關；用電器；導線；電壓；電流。13．在如圖電路中，填入電流表或電壓表的符號，閉合開關S后，兩燈泡均能發光。 【解析】閉合S后，兩燈并聯且均能發光；若右面的電表為電流表，則燈泡L2會被短路，則右面電表為電壓表；左下面的電表與燈泡L2串聯，為電流表，故該電路為并聯電路，如圖所示：課堂小結
