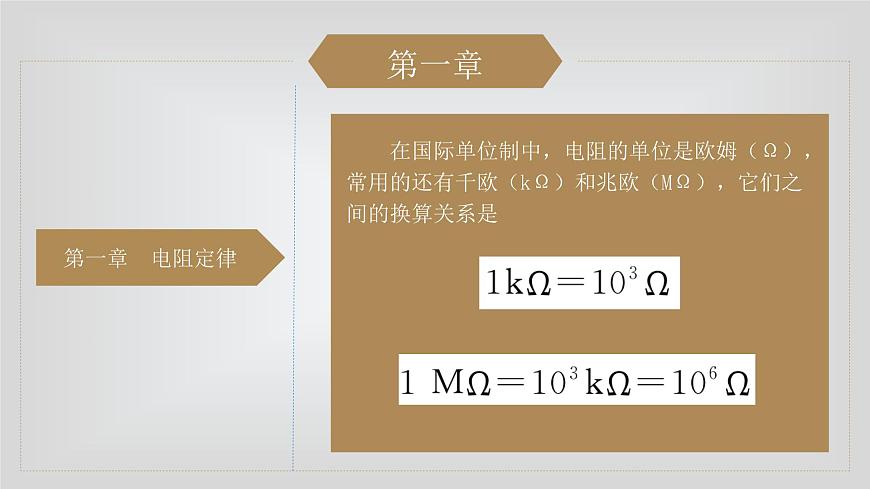

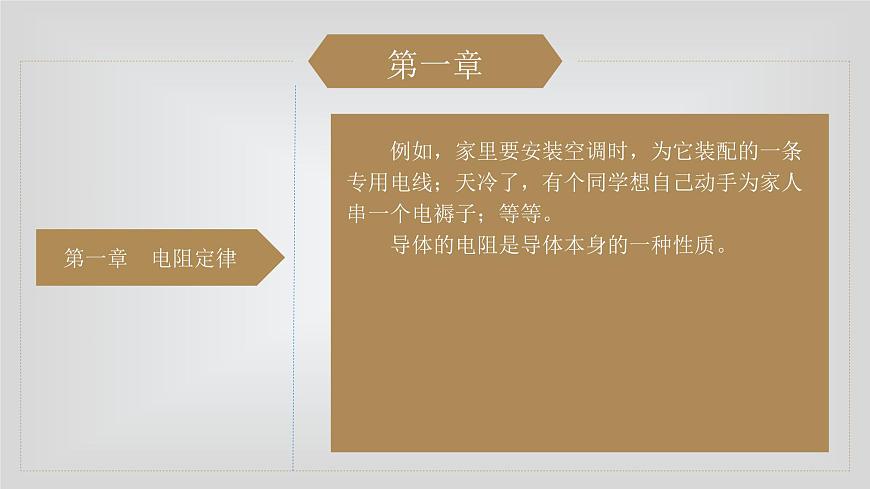

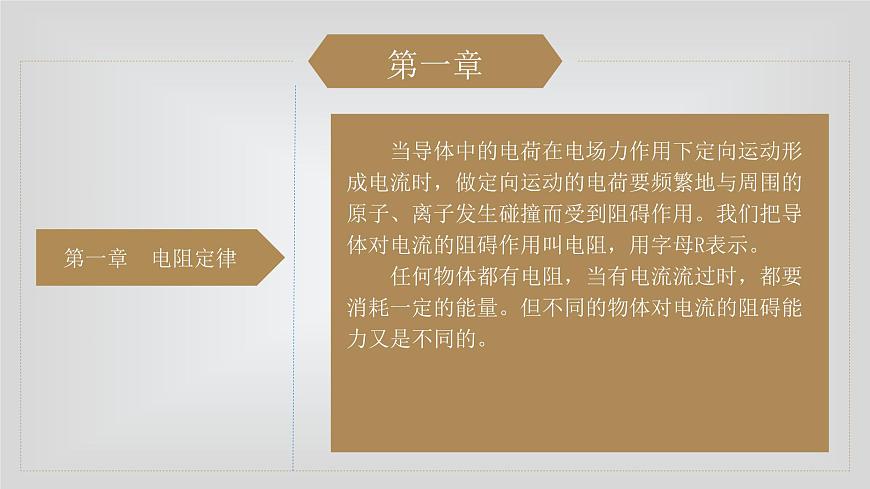

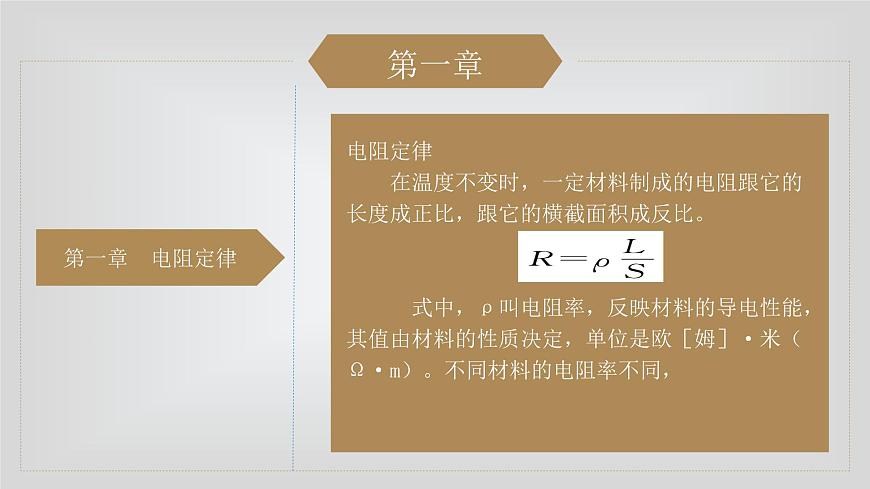

第四單元直流電路目錄010203電阻定律電功 電功率 串聯電路和并聯電路 目錄0405全電路歐姆定律安全用電 01電阻定律第一章第一章 電阻定律　　例如，家里要安裝空調時，為它裝配的一條專用電線；天冷了，有個同學想自己動手為家人串一個電褥子；等等?！　?dǎo)體的電阻是導體本身的一種性質。第一章第一章 電阻定律　　當導體中的電荷在電場力作用下定向運動形成電流時，做定向運動的電荷要頻繁地與周圍的原子、離子發生碰撞而受到阻礙作用。我們把導體對電流的阻礙作用叫電阻，用字母R表示。　　任何物體都有電阻，當有電流流過時，都要消耗一定的能量。但不同的物體對電流的阻礙能力又是不同的。第一章第一章 電阻定律電阻定律 　　在溫度不變時，一定材料制成的電阻跟它的長度成正比，跟它的橫截面積成反比。　　　式中，ρ叫電阻率，反映材料的導電性能，其值由材料的性質決定，單位是歐［姆］·米（Ω·m）。不同材料的電阻率不同， 第一章第一章 電阻定律　　在國際單位制中，電阻的單位是歐姆（Ω），常用的還有千歐（kΩ）和兆歐（MΩ），它們之間的換算關系是第一章第一章 電阻定律從常用材料的電阻率可以看出：　　金屬和合金的電阻率都很小，容易傳導電流，稱為導體；而電木、橡膠的電阻率都很大，不容易傳導電流，稱為絕緣體。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　在實際使用時，可以根據需要參照電阻率表選取合適的材料。 第一章第一章 電阻定律注意：　　導體和絕緣體并沒有嚴格的界限，在某些特殊的條件下，絕緣體可以變?yōu)閷?dǎo)體。例如，干木是絕緣體，但干木潮濕后就是導體；純凈水是絕緣體，含有雜質的水是導體；空氣是絕緣體，但在高壓下被擊穿電離后也是導體?！　∵€有一些材料的導電性能介于導體和絕緣體之間，稱為半導體，如硅、鍺等。第一章第一章 電阻定律　　導體的電阻不僅和材料性質、尺寸有關，還和溫度有關。在一般情況下，電阻隨溫度的變化不大，其影響可不用考慮。　　【例題4-1】一根銅導線長2 000m，截面積2mm2，導線的電阻是多少？02串聯電路和并聯電路 第二章一、串聯電路二、并聯電路　　將電路元件依次串接成的電路稱串聯電路。只要串聯電路中任何一處斷開，整個電路就不通。第二章一、串聯電路二、并聯電路　　串聯電路中各電阻上的電壓與各電阻成正比，即串聯電路的分壓作用 　　串聯電路中的電壓是按各電阻的阻值進行分配的。第二章一、串聯電路二、并聯電路【例題4-2】 　　將電阻R1、R2串聯后接在一電源兩端，用電壓表測得R1 、 R2兩端的電壓分別為3V和1V，其中R1的阻值為12Ω，則電阻R2的阻值是多少?第二章一、串聯電路二、并聯電路　　將電路元件并列地連接在電路的兩點間而成的電路稱并聯電路。 　　在并聯電路中，電流的通路不止一條： 　　并聯電路中所有電流必經之路稱為干路；在兩個連接點之間各個并列的部分稱為支路。第二章一、串聯電路二、并聯電路　　并聯電路中某條支路的通斷狀態并不影響其他支路的通斷狀態，即并聯電路的某支路斷開，其他支路仍然可以是接通的。 實驗：第二章一、串聯電路二、并聯電路實驗結論：　　并聯電路中各電阻中的電流與各電阻成反比，即并聯電路的分流作用 　　對于并聯電路中的各支路而言，電阻越大，從該支路通過的電流越小。第二章一、串聯電路二、并聯電路【例題4-3】 　　將阻值分別為20Ω、40Ω的兩個電阻R1、R2并聯后接在一電源兩端，用電流表A1測得R1中的電流為0.2A，則流過R2的電流是多少?第二章一、串聯電路二、并聯電路【例題1-6】　　一輛汽車以10m/s的速度勻加速行駛，加速度的大小是0.4m/s2，行駛時間是10s,求汽車在這10s內通過的位移。03電功 電功率 第三章一、電功二、電功率三、焦耳定律例如： 　　在電器設備中，我們所需要的并不是電流本身，而是需要使電流做功?！　‰娏髂苁闺姛舭l(fā)光，電動機轉動，電爐發熱……這些都是電流做功的表現。第三章一、電功二、電功率三、焦耳定律　　在導體兩端加上電壓，導體內就建立了電場。電場力在推動自由電子定向移動中要做功，電場力所做的功也就是通常說的電流所做的功，簡稱電功?！　≡O(shè)導體兩端的電壓為U，通過的電流為I，在時間t內電流所做的功為 第三章一、電功二、電功率三、焦耳定律　　在國際單位制中，上式中W、U、I、t的單位應分別用焦（J）、伏（V）、安（A）、秒。　　上式表明，電流在一段電路上所做的功，跟這段電路兩端的電壓、電路中的電流及通電時間成正比。第三章一、電功二、電功率三、焦耳定律　　電流做功的過程實際上是電能轉化為其他形式的能的過程。例如，電流通過電爐做功，電能轉化為熱能；電流通過電動機做功，電能轉化為機械能?！　∪粘Ｉ钪校覀兛梢杂秒姳韥?lái)測量家庭消耗的電能，所以常用電功的單位還有“度”，即kW·h（千瓦·時）。第三章一、電功二、電功率三、焦耳定律　　電流做功的快慢用電功率表示。電流所做的功跟完成這些功所用的時間的比值叫電功率，用符號P表示。即　　可見，一段電路上的電功率等于這段電路兩端的電壓和電路中電流的乘積。第三章一、電功二、電功率三、焦耳定律　　在國際單位制中，電功率的單位是瓦特，簡稱瓦，用W表示。常用的單位還有千瓦（kW）。　　一般用電器銘牌上標明的電功率和電壓，是它的額定功率和額定電壓。用電器只有處于額定電壓時，才能達到額定功率。第三章一、電功二、電功率三、焦耳定律　　對于純電阻電路（如白熾燈、電熱器等），歐姆定律成立，則有第三章一、電功二、電功率三、焦耳定律　　當電流通過導體時，導體總要發熱，這就是電流的熱效應。導體發熱的原因是導體自身有電阻，當有電流通過時，要消耗能量，轉化成熱能?！　∫虼耍谶h(yuǎn)距離輸電時，為了減少輸電線發熱損耗的功率，必須使用高壓送電。第三章一、電功二、電功率三、焦耳定律發電廠發出的電，　　首先用電力變壓器升壓（10kV，35kV，110kV，220kV）后，經高壓線傳送到使用地區，　　再用降壓變壓器把電壓降到幾百伏，以保證用電安全。第三章一、電功二、電功率三、焦耳定律【例題4-4】 　　一個燈泡標有“220V,100W”字樣，當它正常發光時，燈絲的工作電阻是多少？通過燈絲的電流是多少？第三章一、電功二、電功率三、焦耳定律　　有一類家用電器利用電能產生熱量，如電爐、電水壺、電取暖器等，這一類電器統稱為電熱器?！　‰姛崞鞯暮诵牟糠质请娮?。電流通過電阻時會產生熱量，這被稱為電流的熱效應。電流效應的本質就是電能轉化為內能，也就是電熱器產生的熱量(用Q表示)來源于電流做的功(用W表示)。第三章一、電功二、電功率三、焦耳定律如果電流做的功全部轉化成熱量，那么焦耳定律 　　電流通過導體產生的熱量，與電流的平方成正比，與導體的電阻成正比，與通電時間成正比。這就是1840年英國科學家焦耳通過實驗發現的規律。第三章一、電功二、電功率三、焦耳定律　　在其他電器中，電流做的功也會有一部分轉化成熱量，如電子計算機中通電的各種部件也會放出一些熱量，所以必須及時散熱，否則，電子計算機部件溫度升高，電子計算機的穩定性變差，壽命變短。　　因而，一般電子計算機中裝有能高速運行、用于排熱的電扇，而在手提電腦中裝有面積較大的金屬散熱片。第三章一、電功二、電功率三、焦耳定律【例題4-5】 　　一只規格為“220V，2 000W”的電爐，正常工作時的電阻是多大?當電網電壓為200V時，電爐的實際功率為多少?在220V電壓下，如果電爐每天平均使用2h，該電爐每天能夠產生多少熱量?一個月要消耗多少度電?04全電路歐姆定律第四章全電路歐姆定律第四章全電路歐姆定律　　電動勢電源有兩個電極，正極的電勢高，負極的電勢低，兩極間存在電壓。不同的電源，兩極間電壓的大小不同。不接用電器時，干電池的電壓約為1.5V，蓄電池的電壓約為2V?！　〈藭r(shí)，電源兩極間電壓的大小是由電源本身的性質決定的。為了表征電源的這種特性，物理學中引入電動勢的概念。 第四章全電路歐姆定律　　電源的電動勢等于電源沒有接入負載時兩極間的電壓。電動勢用符號E表示，它的單位跟電壓的單位相同，也是伏特。第四章全電路歐姆定律全電路由兩部分組成，如圖4-3所示。 　　一部分是電源外部的電路，叫做外電路，包括用電器和導線等。　　另一部分是電源內部的電路，叫做內電路，如發電機的線圈、鉛蓄電池內的溶液等。外電路的電阻通常稱為外電阻，內電路也有電阻，通常稱為電源的內電阻，簡稱內阻，用r表示。 第四章全電路歐姆定律　　閉合開關S，電路中有電流通過，在內、外電路中的電流是相等的。在外電路，電流是從高電勢的一端流向低電勢的一端，在外電阻的兩端有電壓，稱為外電壓，也叫路端電壓，U外=IR?！　≡趦?nèi)電路，電流是從低電勢的一端流向高電勢的一端，在內阻上也有電壓，稱為內電壓，U內=Ir。第四章全電路歐姆定律　　理論分析表明，在閉合電路中，電源的電動勢等于內、外電壓之和：全電路的歐姆定律 　　閉合電路中的電流跟電源的電動勢成正比，跟內、外電路的電阻之和成反比。第四章全電路歐姆定律電路的3種工作狀態：通路 　　當用電器與電源連接，有電流同時流過電源和用電器時，稱之為通路。開路 　　當外電路斷開時，R變?yōu)闊o(wú)限大，I變?yōu)榱悖琁r也變?yōu)榱悖?U外=E，這種情況稱為開路，也叫斷路。第四章全電路歐姆定律短路 　　當外電路電阻R=0時，相當于用導線直接將電源的正、負極相連，稱電路處于短路狀態。 第四章全電路歐姆定律【例題4-6】 　　有一閉合電路，電源電動勢為16V，其內阻為2Ω，外電路電阻為6Ω，求：電路中的電流、外電壓、內電壓。05安全用電 第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全　　電流通過人體的心臟、肺部和中樞神經系統的危險性比較大，特別是電流通過心臟時，危險性最大，所以從手到腳的電流途徑最為危險。 第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全1.單相觸電　　在我國220V或380V的供電系統中，單相觸電是指人體某一部位觸及其中一根相線(火線)，人站在地上或接觸地線(如圖4-4)，由此形成電流通路使人承受220V電壓，會產生危險。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全2.兩相觸電　　兩相觸電是指觸電者同時與兩根相線（火線）接觸，電流就由一根相線經過人體流至另一根相線（如圖4-5）。這種觸電方式最危險，因?yàn)檫@時人體承受的電壓為380V。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全3.跨步電壓觸電　　高壓線發生斷線落地，這時電流以落地點為中心向大地流散，形成以落地點為中心向外擴散的電壓逐漸降低的分布。在此范圍內如有人走過，沿半徑方向兩腳之間的電壓叫做跨步電壓。如圖4-6所示。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全1.引起電氣火災的原因　?。?）過載。因?yàn)榇蠖鄶?shù)絕緣材料都是可燃材料，如油、紙、麻、絲的紡織品、樹脂、瀝青、漆、塑料和橡膠等。因此，電氣設備不適當?shù)倪^(guò)載，導致過高的溫度，就有可能引起火災。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全　 （2）導線斷裂或短路時的火花和電弧。火花和電弧不僅可能引燃本身的絕緣材料，還可能引燃它附近的可燃?xì)怏w、蒸汽和粉塵，引起爆炸事故?！? （3）設計不良或使用不當?shù)碾姛崞骶?，可能烤燃它附近的可燃物體，易引起燃燒或爆炸。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全2.電氣安全操作規程　　電氣設備工作時的電流負荷，不應超過額定數值；為了保護電線或電氣設備，在線路中每條分路單獨使用的電器上，應設有熔斷器或漏電保護斷路器（空氣開關）；熔斷器中保險絲的更換，應按電路負荷情況決定，不能隨意更換；導線與電氣設備相接，必須保持接觸良好。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全　　電氣設備維護時，應斷開電源，做好絕緣保護。經常檢查電氣設備接地狀態，對各種絕緣工具儀表應定期進行鑒定校驗?！　〉蛪簬щ娮鳂I(yè)時，人體必須和地面有良好的絕緣，穿絕緣靴，戴工作帽，帶電作業所用工具均應有絕緣把手；人體不可同時接觸兩根電線，不可用兩只手同時接觸斷線的兩端；作業時，不要與大地和建筑物的墻壁接觸，不要和地面人員或同一電器上帶電工作人員傳遞工具。 第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全3.電氣火災的防范　　（1）合理選用電氣設備，遵守電氣安全操作規范　　（2）積極推廣應用帶漏電保護功能的漏電保護斷路器（如圖4-7）。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全 　　(3)改造老舊線路，提高線路的容量，預防線路老化　　 (4)電氣線路負荷不能過高(如圖4-8所示)，電氣設備安裝位置距離易燃可燃物不能太近，注意電氣設備運行是否異常，注意防潮等。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全4.電氣火災的應急處置　　(1)立即切斷電源。　　(2)無法切斷電源時，需用不導電的滅火劑滅火，切記不要用水及泡沫滅火劑。　　(3)迅速撥打“110”或“119”報警電話。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全1.用電安全注意事項?。?）不要超負荷用電?？照{(diào)、烤箱等大容量用電設備應單獨布線。?。?）要選用合格的電器，不要購買使用假冒偽劣電器。?。?）不要私自或請無資質的作業人員鋪設電線和接裝用電設備。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全?。?）對規定使用接地的用電器具的金屬外殼要做好接地保護；需要給三眼插座、插座盒安裝接地線；不能隨意將三線插頭改為兩線插頭。?。?）要選用與電線負荷相適應的保險絲，不能任意加粗保險絲，嚴禁用銅絲、鐵絲、鋁絲代替保險絲。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全　（6）不亂拉亂接電線；不用濕手、濕布擦帶電的燈頭、開關和插座等?！。?）嚴禁私設電網用以防盜、狩獵、捕鼠和捕魚；電閃雷鳴時，不使用收音機、錄像機、電視機，且拔出電源插頭，盡量不使用電話和手機。第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全 2.觸電事故的應急處置 （1）觸電發生后，應立即拉下電源開關或拔掉電源插頭，若無法及時斷開電源時，可用干燥的竹竿、木棒等絕緣物挑開電線。 （2）將脫離電源的觸電者迅速移至通風干燥處仰臥，將其上衣和褲帶放松。 第五章一、電流對人體的傷害二、人體觸電的類型三、電氣火災四、用電安全 　（3）觀察觸電者的呼吸和脈搏，如果觸電者呼吸及心跳均停止，應在做人工呼吸的同時實施心肺復蘇搶救，另外要及時打電話呼叫救護車。 　（4）盡快送往醫院，途中應實施救護措施。感謝觀看THANKS
