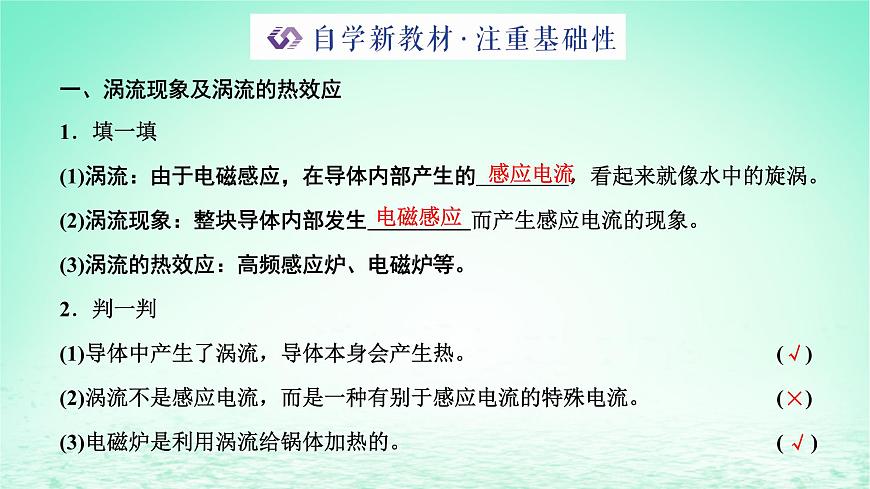

一、渦流現象及渦流的熱效應1．填一填(1)渦流：由于電磁感應，在導體內部產生的 ，看起來就像水中的旋渦。(2)渦流現象：整塊導體內部發生 而產生感應電流的現象。(3)渦流的熱效應：高頻感應爐、電磁爐等。2．判一判(1)導體中產生了渦流，導體本身會產生熱。( )(2)渦流不是感應電流，而是一種有別于感應電流的特殊電流。( )(3)電磁爐是利用渦流給鍋體加熱的。( )

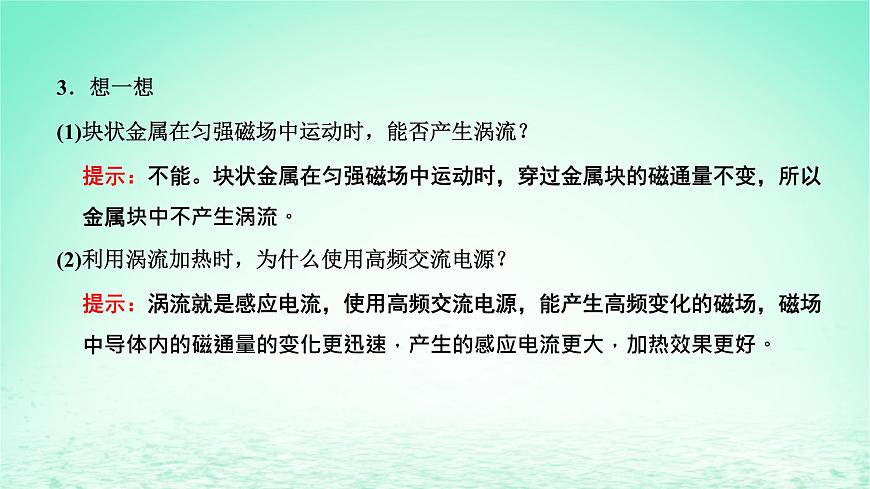

3．想一想(1)塊狀金屬在勻強磁場中運動時，能否產生渦流？提示：不能。塊狀金屬在勻強磁場中運動時，穿過金屬塊的磁通量不變，所以金屬塊中不產生渦流。(2)利用渦流加熱時，為什么使用高頻交流電源？提示：渦流就是感應電流，使用高頻交流電源，能產生高頻變化的磁場，磁場中導體內的磁通量的變化更迅速，產生的感應電流更大，加熱效果更好。

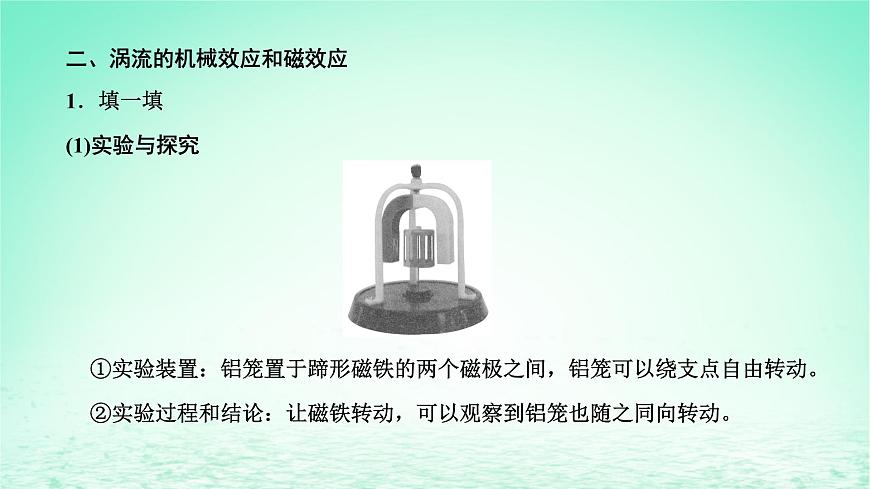

二、渦流的機械效應和磁效應1．填一填(1)實驗與探究①實驗裝置：鋁籠置于蹄形磁鐵的兩個磁極之間，鋁籠可以繞支點自由轉動。②實驗過程和結論：讓磁鐵轉動，可以觀察到鋁籠也隨之同向轉動。

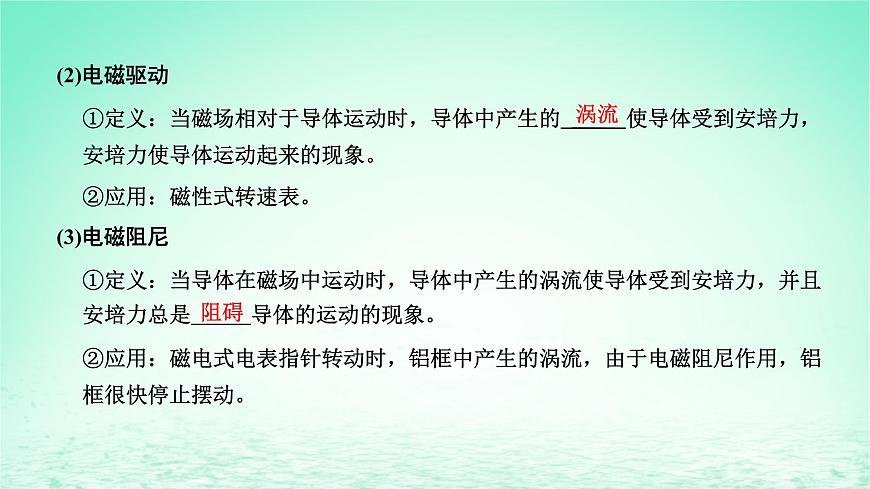

(2)電磁驅動①定義：當磁場相對于導體運動時，導體中產生的 使導體受到安培力，安培力使導體運動起來的現象。②應用：磁性式轉速表。(3)電磁阻尼①定義：當導體在磁場中運動時，導體中產生的渦流使導體受到安培力，并且安培力總是 導體的運動的現象。②應用：磁電式電表指針轉動時，鋁框中產生的渦流，由于電磁阻尼作用，鋁框很快停止擺動。

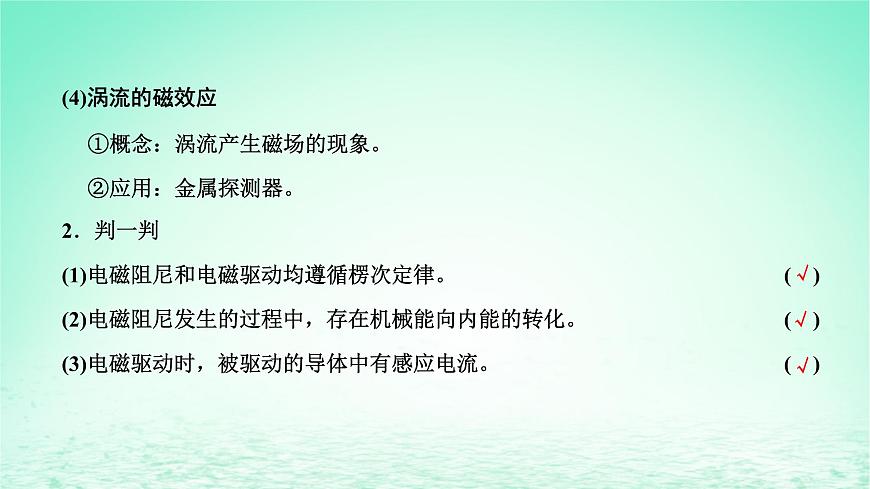

(4)渦流的磁效應①概念：渦流產生磁場的現象。②應用：金屬探測器。2．判一判(1)電磁阻尼和電磁驅動均遵循楞次定律。 ( )(2)電磁阻尼發生的過程中，存在機械能向內能的轉化。 ( )(3)電磁驅動時，被驅動的導體中有感應電流。 ( )

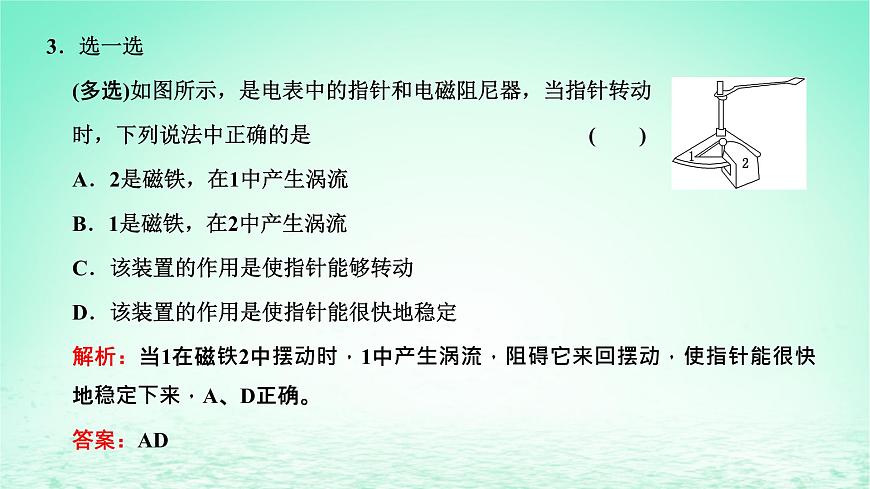

3．選一選(多選)如圖所示，是電表中的指針和電磁阻尼器，當指針轉動時，下列說法中正確的是 (　　)A．2是磁鐵，在1中產生渦流B．1是磁鐵，在2中產生渦流C．該裝置的作用是使指針能夠轉動D．該裝置的作用是使指針能很快地穩定解析：當1在磁鐵2中擺動時，1中產生渦流，阻礙它來回擺動，使指針能很快地穩定下來，A、D正確。答案：AD　

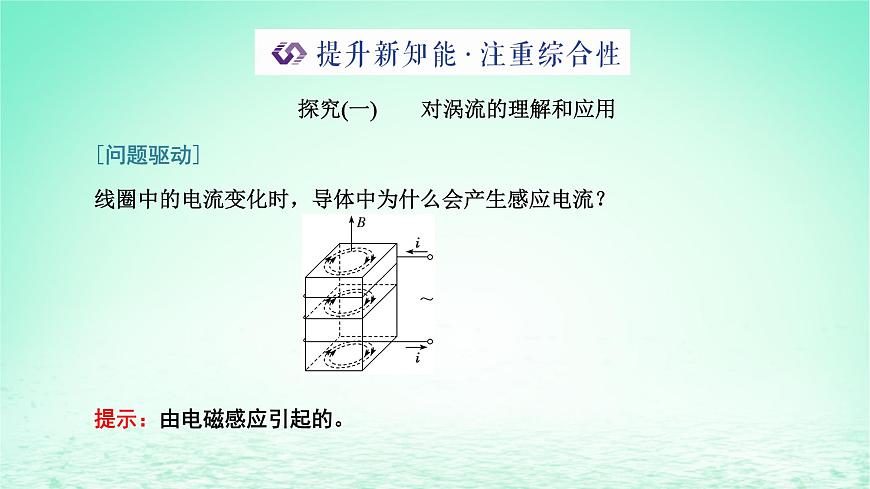

探究(一)　　對渦流的理解和應用[問題驅動]線圈中的電流變化時，導體中為什么會產生感應電流？提示：由電磁感應引起的?！　　　?
【重難釋解】1．渦流的本質：電磁感應現象。2．產生渦流的兩種情況(1)塊狀金屬放在變化的磁場中。(2)塊狀金屬進出磁場或在非勻強磁場中運動。3．產生渦流時的能量轉化：伴隨著渦流現象，其他形式的能轉化成電能最終在金屬塊中轉化為內能。(1)金屬塊放在變化的磁場中，磁場能轉化為電能，最終轉化為內能。(2)如果是金屬塊進出磁場或在非勻強磁場中運動，由于克服安培力做功，金屬塊的機械能轉化為電能，最終轉化為內能。
[遷移·發散]若虛線下方的磁場為非勻強磁場，則金屬塊在曲面上滑動時產生的焦耳熱總量是多少？
(1)金屬塊進出勻強磁場時，產生焦耳熱，損失機械能。(2)金屬塊整體在勻強磁場中運動時，其機械能不再損失，在磁場中做往復運動。(3)金屬塊整體在非勻強磁場中運動時，金屬塊內部因有渦流產生，金屬塊的機械能仍轉化為電能。
【素養訓練】1.(2021·汕尾高二檢測)某手持式考試金屬探測器如圖所示，它能檢查出考生違規攜帶的電子通信儲存設備。工作時，探測環中的發射線圈通以正弦式電流，附近的被測金屬物中產生感應電流，感應電流的磁場反過來影響探測器線圈中的電流，使探測器發出警報。則 (　　)A．被測金屬物中產生的是恒定電流B．被測金屬物中產生的是交變電流C．探測器與被測金屬物相對靜止時不能發出警報D．違規攜帶的手機只有發出通信信號時才會被探測到
解析：工作中的探測器靠近金屬物體時，在金屬物體中就會產生渦電流，這種渦流是交變電流，故A錯誤，B正確；根據法拉第電磁感應定律，探測器產生的是變化的磁場，使靠近的金屬物體產生渦流，探測器與被測金屬物相對靜止時也能發出警報，故C錯誤；探測器的工作原理是電磁感應現象，和手機是否發出通信信號無關，故D錯誤。答案：B　
2．電磁爐熱效率高達90%，爐面無明火，無煙無廢氣，“火力”強勁，安全可靠，如圖所示是描述電磁爐工作原理的示意圖，下列說法正確的是 (　　)A．當恒定電流通過線圈時，會產生恒定磁場，恒定磁場越強，電磁爐加熱效 果越好B．在鍋和電磁爐中間放一紙板，則電磁爐不能起到加熱作用C．電磁爐的鍋不能用陶瓷鍋或耐熱玻璃鍋，主要原因是這些材料的導熱性能 較差D．電磁爐通電線圈加變化的電流后，在鍋底產生渦流，進而發熱工作
解析：鍋體中的渦流是由變化的磁場產生的，所加的電流是變化的電流，不是恒定的電流，故A錯誤，D正確；在鍋和電磁爐中間放一紙板，不會影響電磁爐的加熱作用，故B錯誤；金屬鍋自身產生無數小渦流而直接加熱鍋，陶瓷鍋或耐熱玻璃鍋屬于絕緣材料，里面不會產生渦流，C錯誤。答案：D　
3．(多選)下列哪些措施是為了防止渦流的危害(　　)A．電磁爐所用的鍋要用平厚底金屬鍋B．磁電式電表的線圈常常用鋁框做骨架，把線圈繞在鋁框上C．變壓器的鐵芯不做成整塊，而是用許多電阻率很大的硅鋼片疊合而成D．變壓器的鐵芯每片硅鋼片表面有不導電的氧化層
解析：電磁爐是采用電磁感應原理，在金屬鍋上產生渦流，使鍋體發熱從而加熱食物的，屬于渦流的應用，故A不符合題意；磁電式電表的線圈常常用鋁框做骨架，起到電磁阻尼作用，是為了利用電磁感應，故B不符合題意；變壓器的鐵芯不做成整塊，而是用許多電阻率很大的硅鋼片疊合而成，是為了減小變壓器鐵芯內產生的渦流，屬于渦流的防止，故C符合題意；變壓器的鐵芯每片硅鋼片表面有不導電的氧化層，是為了減小變壓器鐵芯內產生的渦流，屬于渦流的防止，故D符合題意。答案：CD　
探究(二)　　電磁阻尼與電磁驅動的理解[問題驅動]如圖，一個單匝線圈落入磁場中，分析它在圖示位置時感應電流的方向和所受安培力的方向。安培力對線圈的運動有什么影響？提示：感應電流方向為逆時針方向，所受安培力的方向豎直向上，安培力對線圈的運動起到阻礙作用。　　　　
　典例2　(多選)如圖所示，蹄形磁鐵和矩形線圈均可繞豎直軸OO′轉動。從上向下看，當磁鐵逆時針轉動時，則 (　　)A．線圈將逆時針轉動，轉速與磁鐵相同B．線圈將逆時針轉動，轉速比磁鐵小C．線圈轉動時將產生方向變化的電流D．線圈轉動時感應電流的方向始終是abcda
[解析]　由楞次定律的推廣含義可知，線圈將與磁鐵同向轉動，但轉動的角速度一定小于磁鐵轉動的角速度，如果兩者相等，磁感線與線圈相對靜止，線圈不會切割磁感線，將無感應電流的產生，則線圈不會轉動，故A項錯誤，B項正確；當磁鐵逆時針轉動時，等價于固定磁鐵，順時針轉動線圈，從而切割磁感線，產生感應電流，在磁鐵不斷轉動的過程中，導致線圈abcd中磁通量時而正向穿過增大或減小，時而反向穿過增大或減小，所以感應電流的方向一定會發生改變，故C項正確，D項錯誤。[答案]　BC
(1)由楞次定律的推廣含義知，線圈的運動可以阻礙兩者間的相對運動，但其角速度必小于磁鐵轉動的角速度。(2)電磁驅動和電磁阻尼的聯系：電磁驅動和電磁阻尼現象中安培力的作用效果均為阻礙導體與磁場間的相對運動。
【素養訓練】1．很多相同的絕緣銅圓環沿豎直方向疊放，形成一很長的豎直圓筒。一條形磁鐵沿圓筒的中心軸豎直放置，其下端與圓筒上端開口平齊。讓條形磁鐵從靜止開始下落。條形磁鐵在圓筒中的運動速率(　　)A．均勻增大B．先增大，后減小C．逐漸增大，趨于不變D．先增大，再減小，最后不變解析：條形磁鐵在下落過程中受到向上的排斥力，絕緣銅環內產生感應電流，導致條形磁鐵做加速度逐漸減小的加速運動，故其速率逐漸增大，最后趨于不變，選項C正確，A、B、D錯誤。答案：C　
2．(多選)位于光滑水平面的小車上放置一螺線管，一個比螺線管長的條形磁鐵沿著螺線管的軸線水平穿過，如圖所示，在此過程中(　　)A．磁鐵做勻速直線運動　　B．磁鐵做減速運動C．小車向右做加速運動 D．小車先加速后減速
解析：磁鐵水平穿過螺線管時，螺線管中將產生感應電流，由于電磁阻尼，整個過程中，磁鐵做減速運動，B正確；對于小車上的螺線管，在此過程中，螺線管會產生感應電流，由于電磁驅動，使小車向右運動起來，在磁鐵穿過螺線管過程中，一直做加速運動，C正確。答案：BC　
3.掃描隧道顯微鏡(STM)可用來探測樣品表面原子尺度上的形貌。為了有效隔離外界振動對STM的擾動，在圓底盤周邊沿其徑向對稱地安裝若干對紫銅薄板，并施加磁場來快速衰減其微小振動，如圖所示。無擾動時，按下列四種方案對紫銅薄板施加恒磁場；出現擾動后，對于紫銅薄板上下及左右振動的衰減最有效的方案是(　　)
解析：施加磁場來快速衰減STM的微小振動，其原理是電磁阻尼，在振動時通過紫銅薄板的磁通量變化，紫銅薄板中產生感應電動勢和感應電流，則其受到安培力作用，該作用阻礙紫銅薄板振動，即促使其振動衰減。方案A中，無論紫銅薄板上下振動還是左右振動，通過它的磁通量都發生變化；方案B中，當紫銅薄板上下振動時，通過它的磁通量可能不變，當紫銅薄板向右振動時，通過它的磁通量不變；方案C中，紫銅薄板上下振動、左右振動時，通過它的磁通量可能不變；方案D中，當紫銅薄板上下振動時，通過它的磁通量可能不變。綜上可知，對于紫銅薄板上下及左右振動的衰減最有效的方案是A項。答案：A　
一、培養創新意識和創新思維1．(多選)圖甲為磁控健身車，圖乙為其車輪處結構示意圖，在金屬飛輪的外側有一些磁鐵(與飛輪不接觸)，人用力蹬車帶動飛輪旋轉時，磁鐵會對飛輪產生阻礙作用，拉動旋鈕拉線可以改變磁鐵與飛輪間的距離。下列說法正確的是(　　)A．飛輪受到的阻力主要來源于磁鐵對它的安培力B．飛輪轉速一定時，磁鐵越靠近飛輪，飛輪受到的阻力越小C．磁鐵和飛輪間的距離一定時，飛輪轉速越大，受到的阻力越小D．磁鐵和飛輪間的距離一定時，飛輪轉速越大，內部的渦流越強
解析：根據題意，人用力蹬車帶動飛輪旋轉時，磁鐵會對飛輪產生阻礙作用，飛輪受到的阻力主要來源于磁鐵對它的安培力，選項A正確；飛輪轉速一定時，磁鐵越靠近飛輪，飛輪受到安培力越大，即阻力越大，選項B錯誤；磁鐵和飛輪間的距離一定時，飛輪轉速越大，磁通量的變化率越大，則飛輪內部的渦流越強，產生的安培力越大，受到的阻力越大，選項C錯誤，D正確。答案：AD　
2．(選自魯科版新教材“迷你實驗室 ”)如圖所示，在一個繞有線圈的可拆變壓器鐵芯上面放一口小鐵鍋，鍋內放少許水，給線圈通入一段時間(通電時間不能過長)的交變電流；再用玻璃杯代替小鐵鍋，通入相同時間的交變電流。鐵鍋和玻璃杯中的水溫變化有什么不同？為什么？解析：鐵鍋中的水溫明顯升高，因為通入交變電流時，所產生的磁場是變化的，因鐵鍋是導體，鐵鍋中產生渦流，電能轉化為內能，使水溫升高，而玻璃是絕緣體，玻璃杯中無渦流產生，杯中水溫不變。答案：見解析
二、注重學以致用和思維建模3．(2021·廣州高二檢測)(多選)圖甲為常見的家用電磁爐，圖乙為電磁爐的工作原理圖。當通以高頻交變電流時，線圈產生的磁場會隨電流的大小和方向的變化而變化，使電磁爐上方的鐵鍋產生感應電流，從而使其發熱。下列說法正確的是(　　)A．磁場變化的頻率越高，電磁爐的加熱效果越好B．由上往下看，圖乙中的線圈該時刻的電流方向為順時針C．電磁爐是利用電磁感應在鍋體中產生渦流來工作的D．普通陶瓷砂鍋也可利用電磁爐來煲湯
解析：磁場變化的頻率越高，磁通量變化率越大，由法拉第電磁感應定律可知，產生的感應電動勢越大，回路中的電流越大，加熱效果越好，故A正確；只知題圖乙中磁感應強度的方向，而不知其大小變化情況，故不能判斷線圈該時刻的電流方向，故B錯誤；電磁爐的工作原理是利用交變電流通過線圈產生交變磁場，使金屬鍋自身產生無數小渦流從而使鍋體溫度升高，故C正確；交變磁場在普通陶瓷砂鍋內不能形成渦流，則不能用來加熱，故D錯誤。答案：AC　
4．(多選)如圖所示，通過水平絕緣傳送帶輸送完全相同的銅線圈，線圈等距離排列，且與傳送帶以相同的速度勻速運動。為了檢測出個別未閉合的不合格線圈，讓傳送帶通過一固定勻強磁場區域，磁場方向垂直于傳送帶運動方向，根據穿過磁場后線圈間的距離，就能夠檢測出不合格線圈。通過觀察圖形，判斷下列說法正確的是(　　)A．若線圈閉合，進入磁場時，線圈中感應電流方向從上向下看為逆時針方向B．若線圈閉合，傳送帶以較大速度勻速運動時，磁場對線圈的作用力增大C．從圖中可以看出，第2個線圈是不合格線圈D．從圖中可以看出，第3個線圈是不合格線圈
