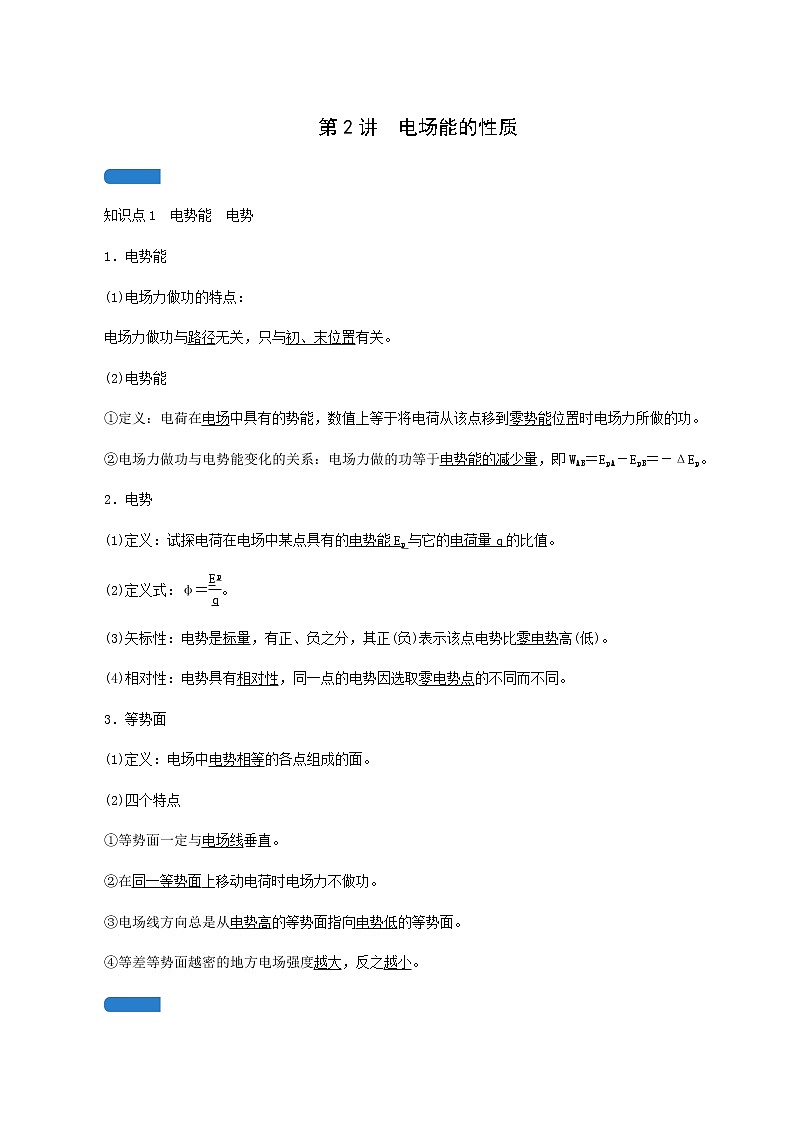

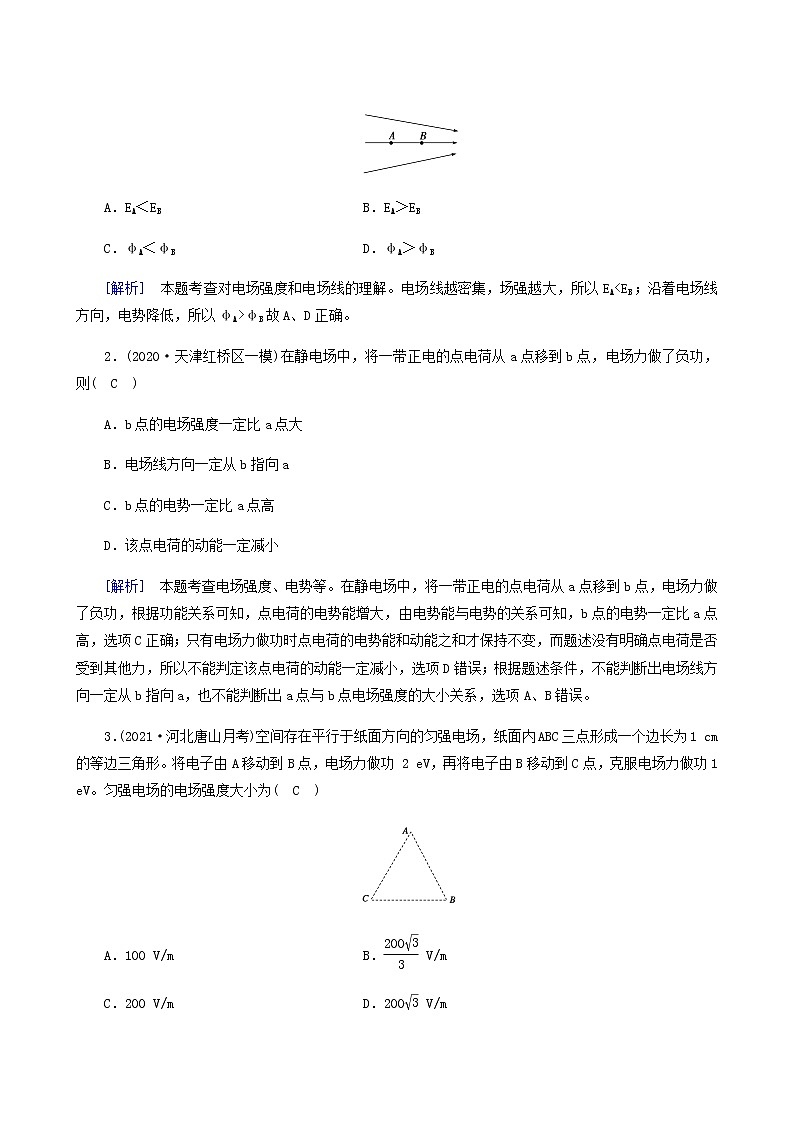

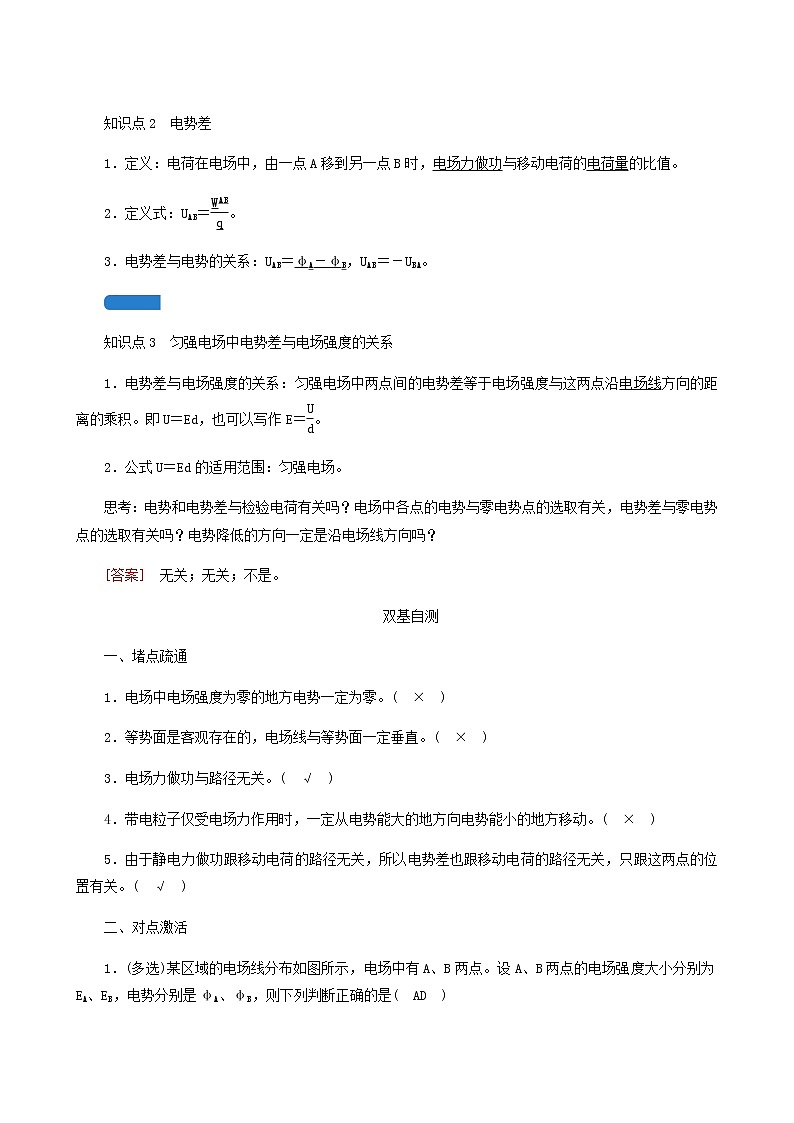

第2講　電場能的性質知識點1　電勢能　電勢1．電勢能(1)電場力做功的特點：電場力做功與路徑無關，只與初、末位置有關。(2)電勢能①定義：電荷在電場中具有的勢能，數值上等于將電荷從該點移到零勢能位置時電場力所做的功。②電場力做功與電勢能變化的關系：電場力做的功等于電勢能的減少量，即WAB＝EpA－EpB＝－ΔEp。2．電勢(1)定義：試探電荷在電場中某點具有的電勢能Ep與它的電荷量q的比值。(2)定義式：φ＝。(3)矢標性：電勢是標量，有正、負之分，其正(負)表示該點電勢比零電勢高(低)。(4)相對性：電勢具有相對性，同一點的電勢因選取零電勢點的不同而不同。3．等勢面(1)定義：電場中電勢相等的各點組成的面。(2)四個特點①等勢面一定與電場線垂直。②在同一等勢面上移動電荷時電場力不做功。③電場線方向總是從電勢高的等勢面指向電勢低的等勢面。④等差等勢面越密的地方電場強度越大，反之越小。知識點2　電勢差1．定義：電荷在電場中，由一點A移到另一點B時，電場力做功與移動電荷的電荷量的比值。2．定義式：UAB＝。3．電勢差與電勢的關系：UAB＝φA－φB，UAB＝－UBA。知識點3　勻強電場中電勢差與電場強度的關系1．電勢差與電場強度的關系：勻強電場中兩點間的電勢差等于電場強度與這兩點沿電場線方向的距離的乘積。即U＝Ed，也可以寫作E＝。2．公式U＝Ed的適用范圍：勻強電場。思考：電勢和電勢差與檢驗電荷有關嗎？電場中各點的電勢與零電勢點的選取有關，電勢差與零電勢點的選取有關嗎？電勢降低的方向一定是沿電場線方向嗎？[答案]　無關；無關；不是。雙基自測一、堵點疏通1．電場中電場強度為零的地方電勢一定為零。(　×　)2．等勢面是客觀存在的，電場線與等勢面一定垂直。(　×　)3．電場力做功與路徑無關。(　√　)4．帶電粒子僅受電場力作用時，一定從電勢能大的地方向電勢能小的地方移動。(　×　)5．由于靜電力做功跟移動電荷的路徑無關，所以電勢差也跟移動電荷的路徑無關，只跟這兩點的位置有關。(　√　)二、對點激活1．(多選)某區域的電場線分布如圖所示，電場中有A、B兩點。設A、B兩點的電場強度大小分別為EA、EB，電勢分別是φA、φB，則下列判斷正確的是(　AD　)A．EA＜EB　 B．EA＞EBC．φA＜φB　 D．φA＞φB[解析]　本題考查對電場強度和電場線的理解。電場線越密集，場強越大，所以EA<EB；沿著電場線方向，電勢降低，所以φA>φB故A、D正確。2．(2020·天津紅橋區一模)在靜電場中，將一帶正電的點電荷從a點移到b點，電場力做了負功，則(　C　)A．b點的電場強度一定比a點大B．電場線方向一定從b指向aC．b點的電勢一定比a點高D．該點電荷的動能一定減小[解析]　本題考查電場強度、電勢等。在靜電場中，將一帶正電的點電荷從a點移到b點，電場力做了負功，根據功能關系可知，點電荷的電勢能增大，由電勢能與電勢的關系可知，b點的電勢一定比a點高，選項C正確；只有電場力做功時點電荷的電勢能和動能之和才保持不變，而題述沒有明確點電荷是否受到其他力，所以不能判定該點電荷的動能一定減小，選項D錯誤；根據題述條件，不能判斷出電場線方向一定從b指向a，也不能判斷出a點與b點電場強度的大小關系，選項A、B錯誤。3．(2021·河北唐山月考)空間存在平行于紙面方向的勻強電場，紙面內ABC三點形成一個邊長為1 cm的等邊三角形。將電子由A移動到B點，電場力做功 2 eV，再將電子由B移動到C點，克服電場力做功1 eV。勻強電場的電場強度大小為(　C　)A．100 V/m　　 B． V/mC．200 V/m　 D．200 V/m[解析]　本題考查電場強度，電場力做功、電勢等。根據題述電子由A移動到B點，電場力做功2 eV，可知A、B之間的電勢差為－2 V，根據電子由B移動到C點，克服電場力做功1 eV，可知B、C之間的電勢差為1 V，由此可知AB的中點與C點等電勢，電場線平行于AB，方向由B指向A，由E＝可得E＝200 V/m，選項C正確。核心考點·重點突破HE XIN KAO DIAN ZHONG DIAN TU PO考點一　電勢差、電勢、電勢能的理解與應用1．電勢高低的判斷判斷角度判斷方法依據電場線方向沿電場線方向電勢逐漸降低依據電場力做功根據UAB＝，將WAB、q的正、負號代入，由UAB的正、負判斷φA、φB的高低依據場源電荷的正負取無窮遠處電勢為零，正電荷周?chē)妱?shì)為正值，負電荷周?chē)妱?shì)為負值；靠近正電荷處電勢高，靠近負電荷處電勢低依據電勢能的高低正電荷在電勢較高處電勢能大，負電荷在電勢較低處電勢能大 2．電勢能大小的判斷判斷角度判斷方法做功判斷法電場力做正功，電勢能減小；電場力做負功，電勢能增大電荷電勢法正電荷在電勢高的地方電勢能大，負電荷在電勢低的地方電勢能大公式法由Ep＝qφ將q、φ的大小、正、負號一起代入公式，Ep的正值越大，電勢能越大；Ep的負值越小，電勢能越大能量守恒法在電場中，若只有電場力做功，電荷的動能和電勢能相互轉化，動能增大，電勢能減小，反之，動能減小，電勢能增大例1　(2020·浙江物理7月)空間P、Q兩點處固定電荷量絕對值相等的點電荷，其中Q點處為正電荷，P、Q兩點附近電場的等勢線分布如圖所示，a、b、c、d、e為電場中的5個點，設無窮遠處電勢為0，則(　D　)A．e點的電勢大于0B．a(chǎn)點和b點的電場強度相同C．b點的電勢低于d點的電勢D．負電荷從a點移動到c點時電勢能增加[解析]　本題考查等量異種點電荷電場的性質。由題圖可知，圖中的等勢線并未相交，且二者連線的中垂線可以延伸到無窮遠處，故該圖為等量異種點電荷的等勢線分布圖。已知無窮遠處電勢為0，則正點電荷形成的電場，在點電荷附近電勢大于0，負點電荷形成的電場，在點電荷附近電勢小于0，已知Q點處為正電荷，則e點所在直線左側電勢大于0，右側電勢小于0，兩電荷連線上電勢從左向右降低，a、b兩點在同一等勢線上，電勢相等且大于0，e點的電勢為0，b點的電勢高于d點的電勢，故A、C錯誤；由電場的疊加原理可知，a、b兩點電場強度大小相等，方向不同，故B錯誤；a點的電勢高于c點，由EP＝φq可知，負電荷從a點移到c點時電勢能增加，故D正確。名師點撥　 等量同種點電荷與等量異種點電荷的電場線和等勢線立體分布如圖所示。等量異種點電荷電場中，正電荷到負電荷的連線上電場強度方向不變，大小先減小后增大，電勢一直降低，兩電荷連線中垂線上電勢為零；等量同種點電荷電場中，兩電荷連線上電場強度先減小后增大，中間位置電場強度為零，兩側對稱位置場強大小相等，兩電荷連線上電勢先降低后升高(同為正電荷)或先升高后降低(同為負電荷)，連線中垂線上電勢向兩側降低(同為正電荷)或向兩側升高(同為負電荷)。〔變式訓練1〕(多選)某帶電金屬棒所帶電荷均勻分布，其周?chē)碾妶?chǎng)線分布如圖所示，在金屬棒的中垂線上的兩條電場線上有A、B兩點，電場中另有一點C。已知A點到金屬棒的距離大于B點到金屬棒的距離，C點到金屬棒的距離大于A點到金屬棒的距離，則(　BD　)A．A點的電勢高于B點的電勢B．B點的電場強度大于C點的電場強度C．負電荷在A點的電勢能小于其在B點的電勢能D．將正電荷沿AC方向從A點移動到C點，電場力做正功[解析]　由題圖結合電場線的特點可知，該題中金屬棒兩側的電場是對稱的。根據電場線的疏密表示電場強度的大小，可知B點的電場強度大于C點的電場強度，選項B正確；根據沿著電場線方向電勢逐漸降低，可知A點電勢低于B點電勢，選項A錯誤；根據電勢能與電勢的關系可知，負電荷在A點的電勢能大于其在B點的電勢能，選項C錯誤；將正電荷沿AC方向從A點移動到C點，電場力做正功，選項D正確。考點二　電勢差與電場強度的關系1．勻強電場中公式U＝Ed的兩個推論(1)如圖甲，C點為線段AB的中點，則有φC＝。(2)如圖乙，AB∥CD，且AB＝CD，則UAB＝UCD。2．非勻強電場中公式U＝Ed的定性應用(1)判斷電場強度大?。焊鶕?jù)E＝，等差等勢面越密，電場強度越大。(2)判斷電勢差的大?。焊鶕?jù)U＝Ed，距離相等的兩點間，E越大，U越大。例2　(2021·河北邢臺月考)如圖所示，在紙面內有一直角三角形ABC，P1為AB的中點，P2為AP1的中點，BC＝2 cm，∠A＝30°。紙面內有一勻強電場，電子在A點的電勢能為－5 eV，在C點的電勢能為19 eV，在P2點的電勢能為3 eV。下列說法正確的是(　D　)A．A點的電勢為－5 VB．B點的電勢為－19 VC．該電場的電場強度方向由B點指向A點D．該電場的電場強度大小為800 V/m[解析]　本題考查電勢和場強。由公式φ＝可知，φA＝＝＝5 V，同理φp2＝－3 V，φc＝－19 V，故A錯誤。A與P2間的電勢差為U＝φA－φp2＝5 V－(－3 V)＝8 V，φB＝φA－4 U＝5 V－4×8 V＝－27 V，故B錯誤。A點到B點電勢均勻降落，設P1與B的中點為P3，該點電勢為φp3＝φA－3 U＝5 V－3×8 V＝－19 V＝φc，P3點與C點為等勢點，連接兩點的直線為等勢線，如圖虛線P3C所示。由幾何關系知，P3C與AB垂直，所以電場線與AB平行，又因?yàn)殡妶?chǎng)線方向由電勢高處指向電勢低處，所以該電場的電場強度方向是由A點指向B點，故C錯誤。該電場的場強為E＝＝V/cm＝800 V/m。故D正確。名師點撥　 根據勻強電場中幾個點的電勢確定電場強度的大小和方向：根據勻強電場中幾個點的電勢確定勻強電場的電場強度的大小和方向是電勢差和場強關系的應用，解答這類問題常用的方法是等分法。(1)勻強電場中，沿任意一個方向，電勢降落都是均勻的，故在同一直線上間距相同的兩點間電勢差相等。如果把某兩點間的距離等分成n段，則每段兩端點間的電勢差等于原電勢差的，采用這種等分間距求電勢問題的方法叫等分法。(2)若已知電場中某幾點的電勢，求勻強電場的電場強度的大小和方向時，利用等分法先找出一條等勢線，作等勢線的垂線就是電場線所在的直線，由電勢高的等勢線指向電勢低的等勢線是電場強度的方向，再根據E＝(U是兩等勢面間的電勢差，d是該兩等勢面間的距離)求電場強度的大小。〔變式訓練2〕(多選)一勻強電場的方向平行于xOy平面，平面內a、b、c三點的位置如圖所示，三點的電勢分別為10 V、17 V、26 V。下列說法正確的是(　ABD　)A．電場強度的大小為2.5 V/cmB．坐標原點處的電勢為1 VC．電子在a點的電勢能比在b點的低7 eVD．電子從b點運動到c點，電場力做功為9 eV[解析]　ac垂直于bc，沿ca和cb兩方向的場強分量大小分別為E1＝＝2 V/cm、E2＝＝1.5 V/cm，根據矢量合成可知E＝2.5 V/cm，A項正確；根據在勻強電場中平行線上等距同向的兩點間的電勢差相等，有φO－φa＝φb－φc，得φO＝1 V，B項正確；電子在a、b、c三點的電勢能分別為－10 eV、－17 eV和－26 eV，故電子在a點的電勢能比在b點的高7 eV，C項錯誤；電子從b點運動到c點，電場力做功W＝(－17 eV)－(－26 eV)＝9 eV，D項正確。考點三　電場中的功能關系1．求電場力做功的幾種方法(1)由公式W＝Flcos α計算，此公式只適用于勻強電場，可變形為W＝Eqlcos α。(2)由WAB＝qUAB計算，此公式適用于任何電場。(3)由電勢能的變化計算：WAB＝EpA－EpB。(4)由動能定理計算：W電場力＋W其他力＝ΔEk。2．電場中的功能關系(1)若只有電場力做功，電勢能與動能之和保持不變。(2)若只有電場力和重力做功，電勢能、重力勢能、動能之和保持不變。(3)除重力、彈簧彈力之外，其他各力對物體做的功等于物體機械能的變化。(4)所有外力對物體所做的功等于物體動能的變化。例3　(多選)如圖所示，半圓槽光滑、絕緣、固定，圓心是O，最低點是P，直徑MN水平。a、b是兩個完全相同的帶正電小球(視為點電荷)。b固定在M點，a從N點靜止釋放，沿半圓槽運動經過P點到達某點Q(圖中未畫出)時速度為零。則小球a(　BC　)A．從N到Q的過程中，重力與庫侖力的合力先增大后減小B．從N到P的過程中，速率先增大后減小C．從N到Q的過程中，電勢能一直增加D．從P到Q的過程中，動能減少量小于電勢能增加量[延伸思考]　(1)在[例3]中小球a從N到Q的過程中機械能守恒嗎？(2)在[例3]中，若把b球固定在圓心O點(其他條件不變)，小球a從N點靜止釋放，小球a到達何處時的速度為零？在此過程中機械能守恒嗎？為什么？[解析]　小球a從N點靜止釋放，過P點后到Q點速度為零，整個運動過程只有重力和庫侖力做功，庫侖力方向與小球a速度方向夾角一直大于90°，所以庫侖力整個過程做負功。小球a從N到Q的過程中，庫侖力增大，庫侖力與重力的夾角從90°一直減小，所以它們的合力一直增大，故A錯誤。帶電小球a受力如圖所示，在靠近N點的位置，合力與速度夾角小于90°，在P點合力與速度夾角大于90°，所以小球a從N到P的過程中，速率應先增大后減小，故B正確。從N到Q的過程中，庫侖力一直做負功，所以電勢能一直增加，故C正確。根據能量守恒定律可知，P到Q的過程中，動能的減少量等于重力勢能和電勢能的增加量之和，故D錯誤。[延伸思考]　提醒：(1)機械能不守恒。(2)小球a到達M點時速度為零，在此過程中機械能守恒，因?yàn)閹?kù)侖力、軌道的支持力都不做功。名師講壇·素養提升MING SHI JIANG TAN SU YANG TI SHENG靜電場中的四類圖像問題類型一　E－x圖像1．反映了電場強度隨位移變化的規律。2．E>0表示場強沿x軸正方向；E<0表示場強沿x軸負方向。3．圖線與x軸圍成的“面積”表示電勢差，“面積”大小表示電勢差大小，兩點的電勢高低根據電場方向判定。例4　(多選)靜電場在x軸方向上的場強E隨x的變化關系如圖所示，x軸正向?yàn)閳?chǎng)強正方向，帶正電的點電荷沿x軸運動，則點電荷(　BD　)A．在x2和x4處電勢能相等B．由x1運動到x3的過程中電勢能增大C．由x1運動到x4的過程中電場力先減小后增大D．由x1運動到x4的過程中電場力先增大后減小[解析]　本題考查對電場強度E隨坐標x的變化曲線的理解。正點電荷受力方向與電場強度方向相同，在0～x1區域電場力方向沿x軸正方向，x1～∞區域電場力方向沿x軸負方向，則x2～x4區域電場力方向沿x軸負方向，若點電荷由x2運動到x4，則電場力做負功，電勢能增加，選項A錯誤。x1～x3區域電場力方向沿x軸負方向，點電荷由x1運動到x3的過程中，電場力做負功，電勢能增大，選項B正確。電場力大小為F＝qE，x1～x4區域電場強度先增大后減小，所以帶正電的點電荷由x1運動到x4的過程中電場力先增大后減小，選項D正確，C錯誤。類型二　φ－x圖像1．電場強度的大小等于φ－x圖線的斜率大小，電場強度為零處，φ－x圖線存在極值，其切線的斜率為零。2．在φ－x圖像中可以直接判斷各點電勢的大小，并可根據電勢大小關系確定電場強度的方向。3．在φ－x圖像中分析電荷移動時電勢能的變化，可用WAB＝qUAB，進而分析WAB的正負，然后作出判斷。例5　電荷量不等的兩點電荷固定在x軸上坐標為－3L和3L的兩點，其中坐標為3L處的電荷帶正電，電荷量為Q。兩點電荷連線上各點電勢φ隨x變化的關系如圖所示，其中x＝L處電勢最低，電場強度為零，x軸上M、N兩點的坐標分別為－2L和2L，則下列判斷正確的是    (　B　)A．兩點電荷一定為異種電荷B．原點O處電場強度大小為C．負檢驗電荷在原點O處受到方向向右的電場力D．負檢驗電荷由M點運動到N點的過程，電勢能先減小后增大[解析]　本題考查對電勢φ隨坐標x的變化曲線的理解。由φ－x圖像特點可知兩點電荷均為正電荷，A錯誤；設坐標為－3L處的電荷的電荷量為Q′，x＝L處電勢最低，電場強度為零，則＝＝0，得Q′＝4Q，故原點O處的電場強度大小為－＝，方向向右，負檢驗電荷在原點O處受到的電場力方向向左，B正確，C錯誤；由M點到N點電勢先減小后增大，所以負檢驗電荷由M點運動到N點的過程，電勢能先增大后減小，D錯誤。類型三　Ep－x圖像1．描述電勢能隨位移變化的規律。2．根據電勢能的變化可以判斷電場力做功的正負。3．根據W＝ΔEp＝Fx，圖像Ep－x的斜率為電場力。例6　(多選)兩個點電荷分別固定于x軸上，電荷量大小分別為Q和2Q，在它們形成的電場中，有一個試探電荷＋q沿x軸從＋∞向坐標原點O運動，其電勢能Ep隨x變化的關系如圖所示，當x→＋∞時，電勢能Ep→0；當x→0時，電勢能Ep→＋∞。根據圖像提供的信息可以確定    (　ACD　)A．在x0處電場強度為零B．在x軸上x(chóng)>x0的部分電場方向向右C．兩個點電荷的電性D．兩個點電荷在x軸上的位置[解析]　本題根據Ep－x圖像考查電荷電性的判斷、電場強度。Ep－x圖像的切線斜率表示電場力的大小，E＝－＝·，由圖像可知，x0處試探電荷所受電場力為零，電場強度為零，A正確。在x軸上從x0到＋∞電勢能逐漸增大，說明電場力做負功，所以電場強度的方向向左，B錯誤。在0<x<x0的范圍內，電場強度的方向向右，兩個點電荷的合場強在x0處為0，說明兩個點電荷一定是一正一負；當x→0時，電勢能Ep→＋∞，說明x＝0處一定是正電荷，進而確定出負電荷的位置，C、D正確。類型四　v－t圖像1．由v－t圖像中圖線的斜率變化分析帶電粒子的加速度a的大小變化；2．根據牛頓第二定律a＝＝，判斷場強E的大小變化；3．根據v－t圖像分析帶電粒子做加速運動還是減速運動，結合帶電粒子的電性分析場強的方向；4．由場強的大小和方向分析電場的其他性質，如電場線、等勢面的分布及電勢的變化等。例7　(2021·安徽天柱山中學月考)(多選)如圖甲所示，Q1、Q2是兩個固定的點電荷，一帶正電的試探電荷僅在電場力作用下以初速度v0沿兩點電荷連線的中垂線從a點開始向上做直線運動，其v－t圖像如圖乙所示，下列說法正確的是    (　BD　)A．兩點電荷一定都帶負電，但電荷量不一定相等B．t1時刻試探電荷所在位置電場強度一定最大，t1時刻與t2時刻試探電荷在同一位置C．試探電荷做往復運動，0～t2與t2～t4時間內加速度方向相反D．t2時刻試探電荷的電勢能最大，但加速度不為零[解析]　本題考查帶電粒子在等量點電荷形成的電場中的運動分析。由題圖乙可知，粒子先向上做減速運動，再反向做加速運動，且向上運動過程加速度先增大后減小，粒子僅受電場力，則電場力應向下，故兩個固定的點電荷均帶負電，由于電場線只能沿豎直方向，說明兩點電荷帶等量電荷，故A錯誤；由題圖乙可知，t1時刻加速度最大，則場強E最大，根據運動的對稱性知試探電荷t3時刻回到t1時刻的位置，故B正確；v－t圖線的斜率表示加速度，由題圖乙可知0～t2與t2～t4時間內加速度方向相同，故C錯誤；0～t2時間內，電場力做負功，電勢能增大，故t2時刻試探電荷的電勢能最大，但此時試探電荷仍受電場力作用，則加速度不為零，故D正確。2年高考·1年模擬2 NIAN GAO KAO 1 NIAN MO NI1．(2020·課標Ⅱ，20)(多選)如圖，豎直面內一絕緣細圓環的上、下半圓分別均勻分布著等量異種電荷。a、b為圓環水平直徑上的兩個點，c、d為豎直直徑上的兩個點，它們與圓心的距離均相等。則(　ABC　)A．a(chǎn)、b兩點的場強相等B．a(chǎn)、b兩點的電勢相等C．c、d兩點的場強相等D．c、d兩點的電勢相等[解析]　本題考查圓環形帶電體的電場與電勢分布。由題圖可知，帶電圓環上半部分帶正電，下半部分帶負電，電勢由上至下降低，在圓環上關于ab對稱地截取兩小段，ab連線直徑上的點為等量異種點電荷電場的連線中點，可知ab連線為等勢線，電勢相等，故B正確；同理可知，c、d兩點并不在等勢線上，故D錯誤；由電場疊加原理和對稱規律可知，a、b兩點電場強度大小相等，方向相同，同理可知，c、d兩點電場強度大小相等，方向相同，故A、C正確。2．(2020·課標Ⅲ，21)(多選)如圖，∠M是銳角三角形PMN最大的內角，電荷量為q(q>0)的點電荷固定在P點。下列說法正確的是(　BC　)A．沿MN邊，從M點到N點，電場強度的大小逐漸增大B．沿MN邊，從M點到N點，電勢先增大后減小C．正電荷在M點的電勢能比其在N點的電勢能大D．將正電荷從M點移動到N點，電場力所做的總功為負[解析]　本題考查點電荷周?chē)妶?chǎng)的性質、電場力和電勢能的分析。根據幾何關系可知，沿MN邊從M點到N點，線段上的點到P點的距離先減小后增大，且PM<PN。根據E＝可知，沿MN邊，從M點到N點，電場強度的大小先增大后減小，故A錯誤；根據越靠近正電荷電勢越高可知，沿MN邊，從M點到N點，電勢先增大后減小，且有φM>φN，故B正確；根據正電荷在電勢高的位置電勢能大可知，正電荷在M點的電勢能比其在N點的電勢能大，將正電荷從電勢高處移動到電勢低處，電場力做正功，故C正確，D錯誤。3．(2020·山東，10)(多選)真空中有兩個固定的帶正電的點電荷，電荷量不相等。一個帶負電的試探電荷置于二者連線上的O點時，僅在電場力的作用下恰好保持靜止?fàn)顟B(tài)。過O點作兩正電荷連線的垂線，以O(shè)點為圓心的圓與連線和垂線分別交于a、c和b、d，如圖所示。以下說法正確的是(　BD　)A．a(chǎn)點電勢低于O點B．b點電勢低于c點C．該試探電荷在a點的電勢能大于在b點的電勢能D．該試探電荷在c點的電勢能小于在d點的電勢能[解析]　由題意可知O點合場強為零，根據同種電荷之間電場線的分布可知aO之間電場線由a到O，故a點電勢高于O點電勢，故A錯誤；根據同種電荷電場線分布可知b點電勢低于c點電勢，故B正確；根據電場線分布可知負電荷從a到b電場力做負功，電勢能增加，即該試探電荷在a點的電勢能小于在b點的電勢能，故C錯誤；根據電場線分布可知負電荷從c點到d點電場力做負功，電勢能增加，即該試探電荷在c點的電勢能小于在d點的電勢能，故D正確。故選BD。4．(2020·江蘇單科，9)(多選)如圖所示，絕緣輕桿的兩端固定帶有等量異號電荷的小球(不計重力)。開始時，兩小球分別靜止在A、B位置?，F(xiàn)外加一勻強電場E，在靜電力作用下，小球繞輕桿中點O轉到水平位置。取O點的電勢為0。下列說法正確的有(　AB　)A．電場E中A點電勢低于B點B．轉動中兩小球的電勢能始終相等C．該過程靜電力對兩小球均做負功D．該過程兩小球的總電勢能增加[解析]　項沿著電場線方向，電勢降低，A正確；由于O點的電勢為0，根據勻強電場的對稱性φA＝－φB，又qA＝－qB，Ep＝qφ，所以EPA＝EPB，B正確；A、B位置的小球受到的靜電力分別水平向右、水平向左，絕緣輕桿順時針旋轉，兩小球靜電力對兩小球均做正功，電場力做正功，電勢能減少，CD錯誤；故選AB。
