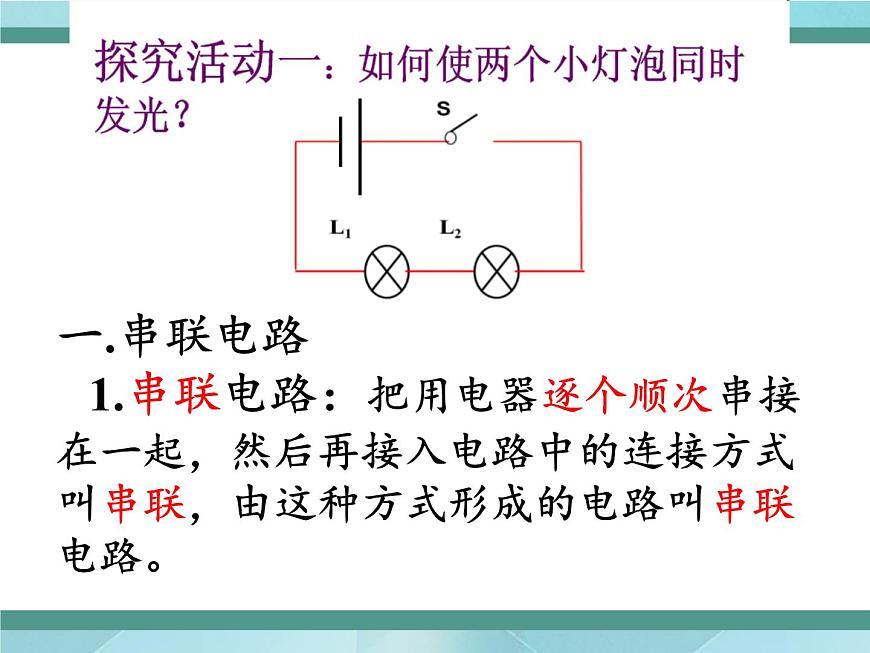

一.串聯電路 1.串聯電路：把用電器逐個順次串接在一起，然后再接入電路中的連接方式叫串聯，由這種方式形成的電路叫串聯電路。

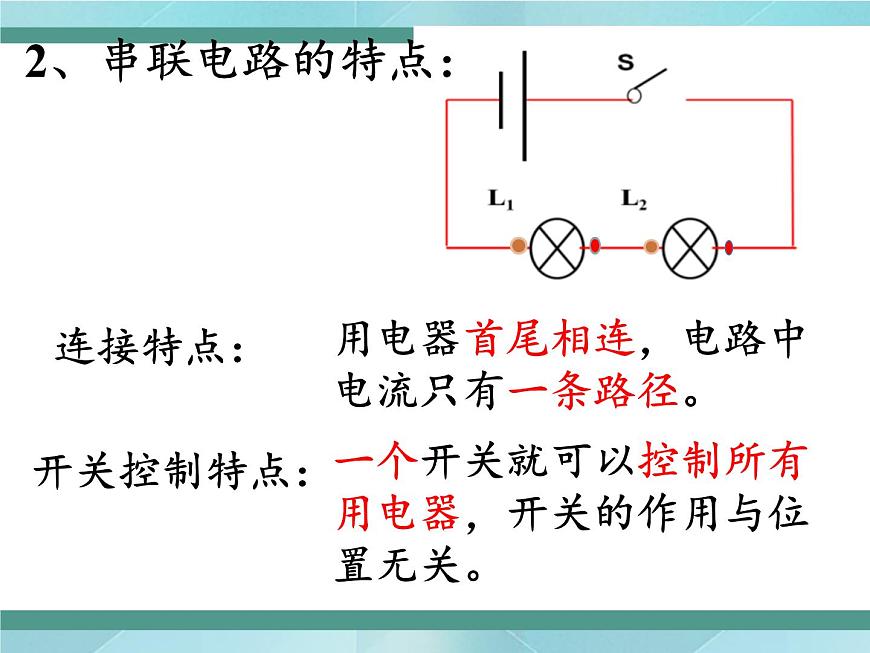

用電器首尾相連，電路中電流只有一條路徑。
一個開關就可以控制所有用電器，開關的作用與位置無關。

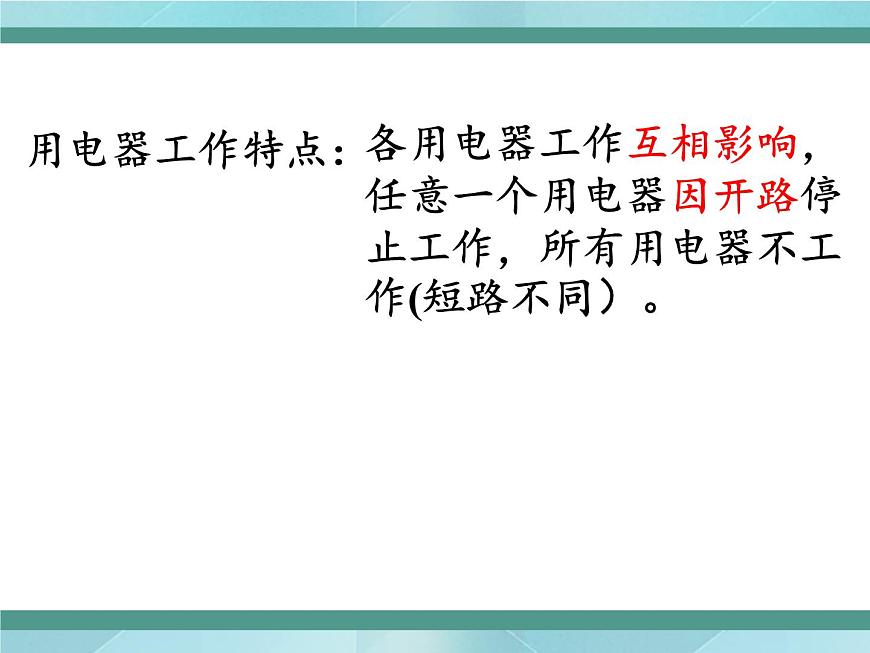

各用電器工作互相影響，任意一個用電器因開路停止工作，所有用電器不工作(短路不同）。

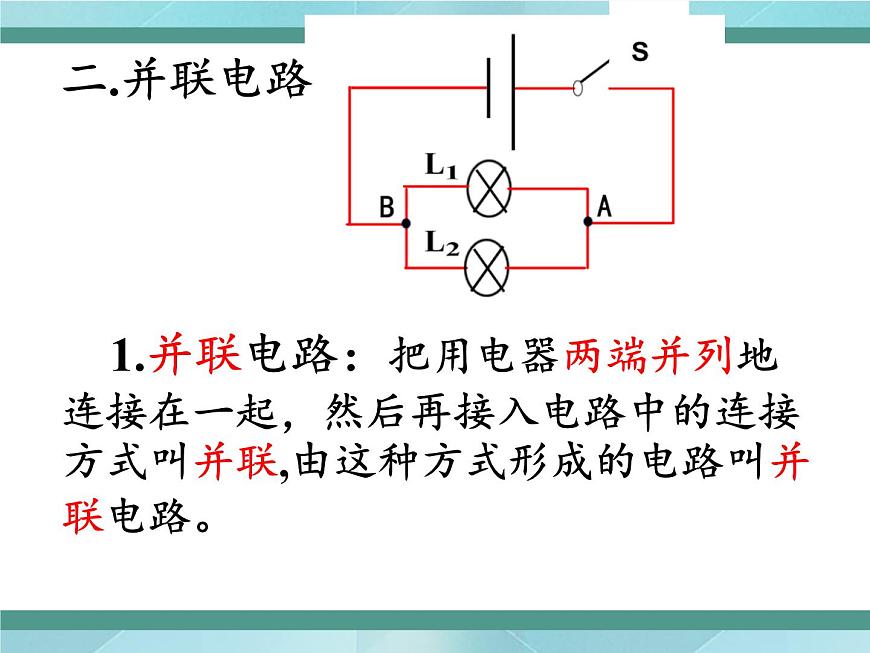

1.并聯電路：把用電器兩端并列地連接在一起，然后再接入電路中的連接方式叫并聯,由這種方式形成的電路叫并聯電路。

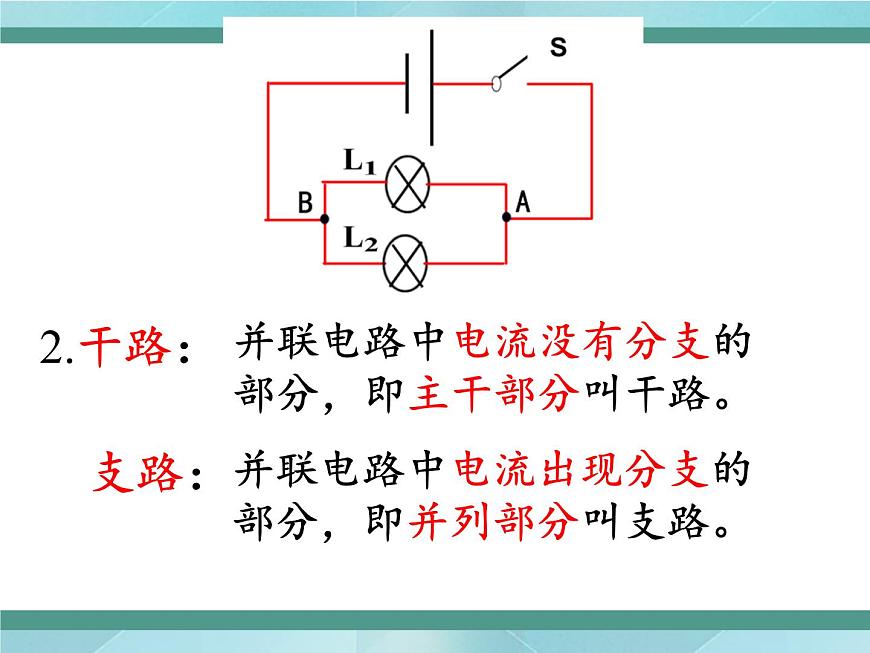

并聯電路中電流沒有分支的部分，即主干部分叫干路。
并聯電路中電流出現分支的部分，即并列部分叫支路。
各用電器兩端并列連接，電流有兩條或多條路徑，有干路和支路之分。
干路開關控制整個電路所有用電器，支路開關控制本支路用電器。
各支路用電器的工作互不影響，當某一支路開路時，其他支路仍可為通路(短路不同）。
