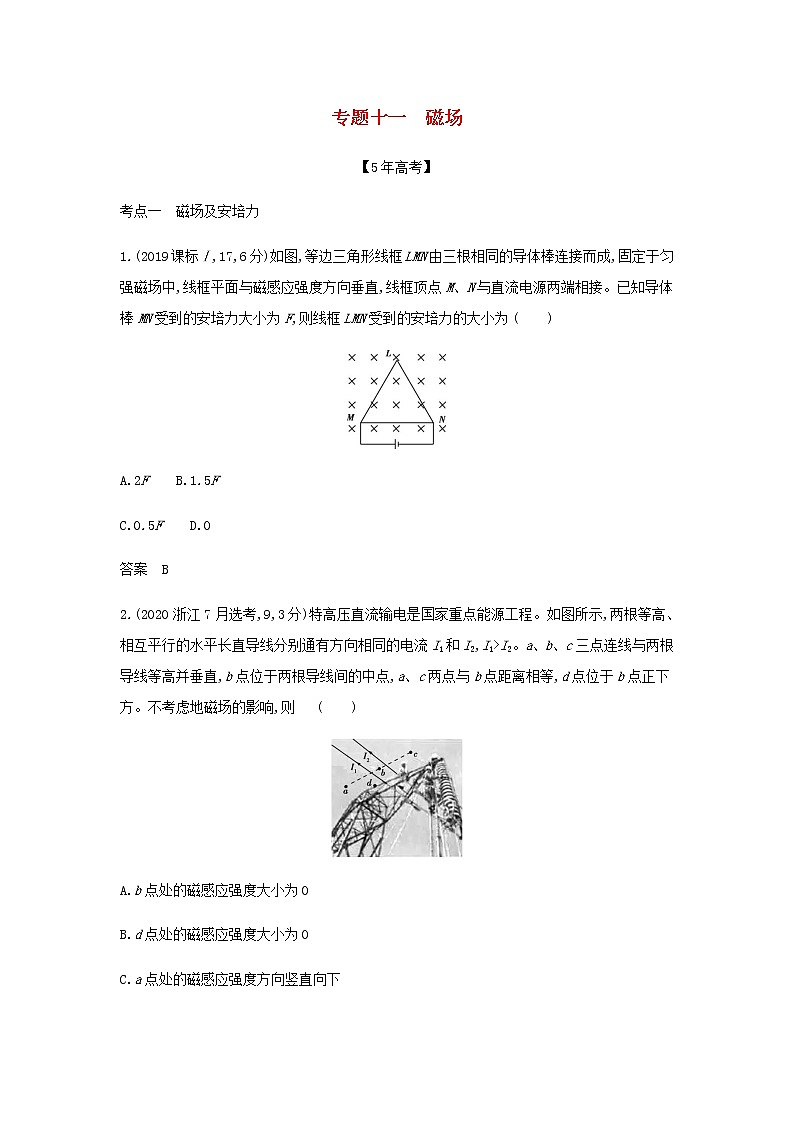

?專題十一　磁場
【5年高考】
考點一　磁場及安培力
1.(2019課標Ⅰ,17,6分)如圖,等邊三角形線框LMN由三根相同的導體棒連接而成,固定于勻強磁場中,線框平面與磁感應強度方向垂直,線框頂點M、N與直流電源兩端相接。已知導體棒MN受到的安培力大小為F,則線框LMN受到的安培力的大小為 (　　)
　　　　　　　　　　　　　　　　　　
A.2F　　B.1.5F
C.0.5F　　D.0
答案　B　
2.(2020浙江7月選考,9,3分)特高壓直流輸電是國家重點能源工程。如圖所示,兩根等高、相互平行的水平長直導線分別通有方向相同的電流I1和I2,I1>I2。a、b、c三點連線與兩根導線等高并垂直,b點位于兩根導線間的中點,a、c兩點與b點距離相等,d點位于b點正下方。不考慮地磁場的影響,則 (　　)

A.b點處的磁感應強度大小為0
B.d點處的磁感應強度大小為0
C.a點處的磁感應強度方向豎直向下
D.c點處的磁感應強度方向豎直向下
答案　C　

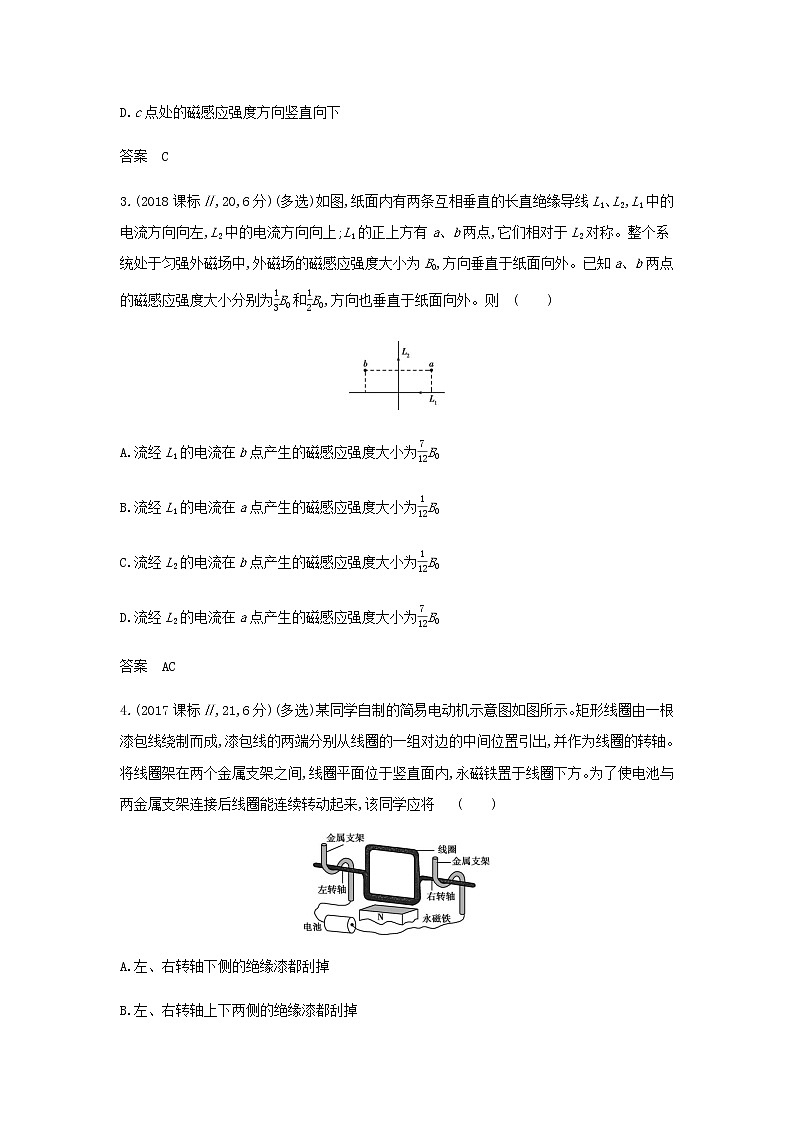

3.(2018課標Ⅱ,20,6分)(多選)如圖,紙面內有兩條互相垂直的長直絕緣導線L1、L2,L1中的電流方向向左,L2中的電流方向向上;L1的正上方有a、b兩點,它們相對于L2對稱。整個系統處于勻強外磁場中,外磁場的磁感應強度大小為B0,方向垂直于紙面向外。已知a、b兩點的磁感應強度大小分別為13B0和12B0,方向也垂直于紙面向外。則 (　　)

A.流經L1的電流在b點產生的磁感應強度大小為712B0
B.流經L1的電流在a點產生的磁感應強度大小為112B0
C.流經L2的電流在b點產生的磁感應強度大小為112B0
D.流經L2的電流在a點產生的磁感應強度大小為712B0
答案　AC　
4.(2017課標Ⅱ,21,6分)(多選)某同學自制的簡易電動機示意圖如圖所示。矩形線圈由一根漆包線繞制而成,漆包線的兩端分別從線圈的一組對邊的中間位置引出,并作為線圈的轉軸。將線圈架在兩個金屬支架之間,線圈平面位于豎直面內,永磁鐵置于線圈下方。為了使電池與兩金屬支架連接后線圈能連續轉動起來,該同學應將 (　　)
　　　　　　　　　　　　　　　　　　
A.左、右轉軸下側的絕緣漆都刮掉
B.左、右轉軸上下兩側的絕緣漆都刮掉
C.左轉軸上側的絕緣漆刮掉,右轉軸下側的絕緣漆刮掉
D.左轉軸上下兩側的絕緣漆都刮掉,右轉軸下側的絕緣漆刮掉
答案　AD　

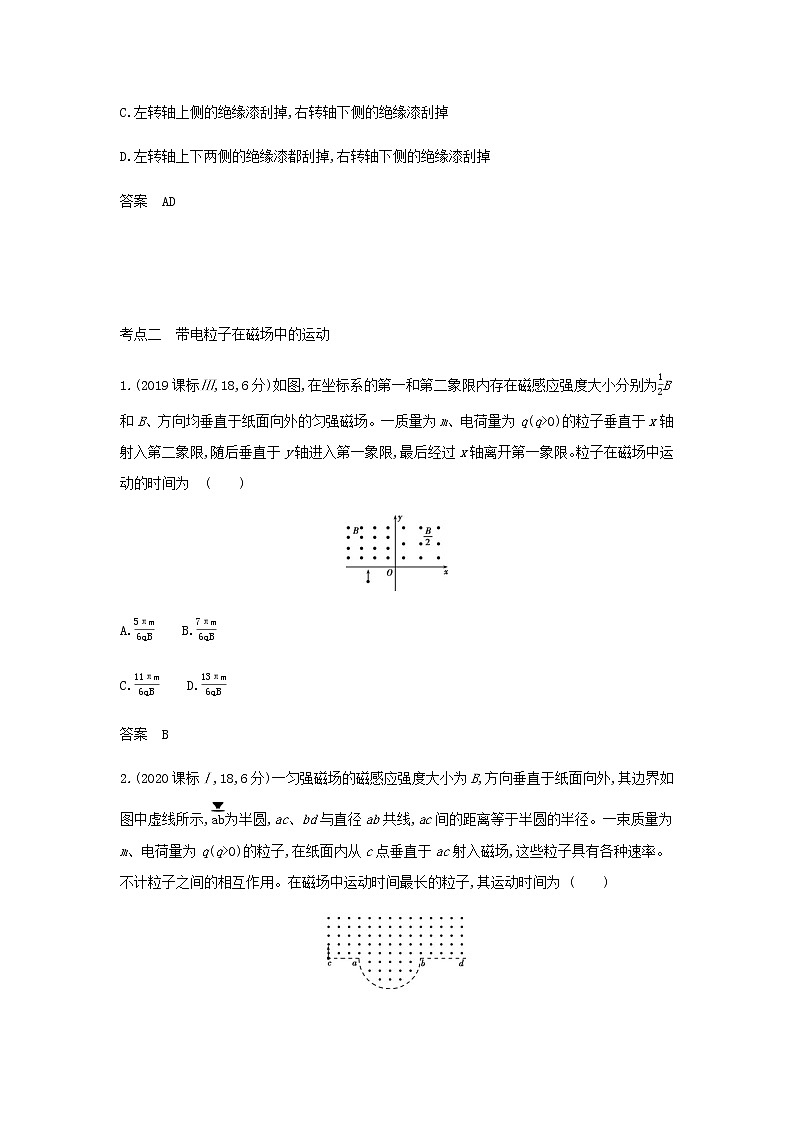

考點二　帶電粒子在磁場中的運動
1.(2019課標Ⅲ,18,6分)如圖,在坐標系的第一和第二象限內存在磁感應強度大小分別為12B和B、方向均垂直于紙面向外的勻強磁場。一質量為m、電荷量為q(q>0)的粒子垂直于x軸射入第二象限,隨后垂直于y軸進入第一象限,最后經過x軸離開第一象限。粒子在磁場中運動的時間為 (　　)
　　　　　　　　　　　　　　　　　　
A.5πm6qB　　B.7πm6qB
C.11πm6qB　　D.13πm6qB
答案　B　
2.(2020課標Ⅰ,18,6分)一勻強磁場的磁感應強度大小為B,方向垂直于紙面向外,其邊界如圖中虛線所示,ab為半圓,ac、bd與直徑ab共線,ac間的距離等于半圓的半徑。一束質量為m、電荷量為q(q>0)的粒子,在紙面內從c點垂直于ac射入磁場,這些粒子具有各種速率。不計粒子之間的相互作用。在磁場中運動時間最長的粒子,其運動時間為 (　　)

　　　　　　　　　　　　　　　　　　
A.7πm6qB　　B.5πm4qB
C.4πm3qB　　D.3πm2qB
答案　C　
3.(2020課標Ⅲ,18,6分)真空中有一勻強磁場,磁場邊界為兩個半徑分別為a和3a的同軸圓柱面,磁場的方向與圓柱軸線平行,其橫截面如圖所示。一速率為v的電子從圓心沿半徑方向進入磁場。已知電子質量為m, 電荷量為e, 忽略重力。為使該電子的運動被限制在圖中實線圓圍成的區域內,磁場的磁感應強度最小為(　　)

A.3mv2ae　　B.mvae
C.3mv4ae　　D.3mv5ae
答案　C　
4.(2019課標Ⅰ,24,12分)如圖,在直角三角形OPN區域內存在勻強磁場,磁感應強度大小為B、方向垂直于紙面向外。一帶正電的粒子從靜止開始經電壓U加速后,沿平行于x軸的方向射入磁場;一段時間后,該粒子在OP邊上某點以垂直于x軸的方向射出。已知O點為坐標原點,N點在y軸上,OP與x軸的夾角為30°,粒子進入磁場的入射點與離開磁場的出射點之間的距離為d,不計重力。求
(1)帶電粒子的比荷;
(2)帶電粒子從射入磁場到運動至x軸的時間。

答案　(1)4UB2d2　(2)Bd24U(π2+33)
考點三　帶電粒子在復合場中的運動
1.(2017課標Ⅰ,16,6分)如圖,空間某區域存在勻強電場和勻強磁場,電場方向豎直向上(與紙面平行),磁場方向垂直于紙面向里。三個帶正電的微粒a、b、c電荷量相等,質量分別為ma、mb、mc。已知在該區域內,a在紙面內做勻速圓周運動,b在紙面內向右做勻速直線運動,c在紙面內向左做勻速直線運動。下列選項正確的是 (　　)

A.ma>mb>mc　　B.mb>ma>mc
C.mc>ma>mb　　D.mc>mb>ma
答案　B　
2.(2018課標Ⅰ,25,20分)如圖,在y>0的區域存在方向沿y軸負方向的勻強電場,場強大小為E;在y
