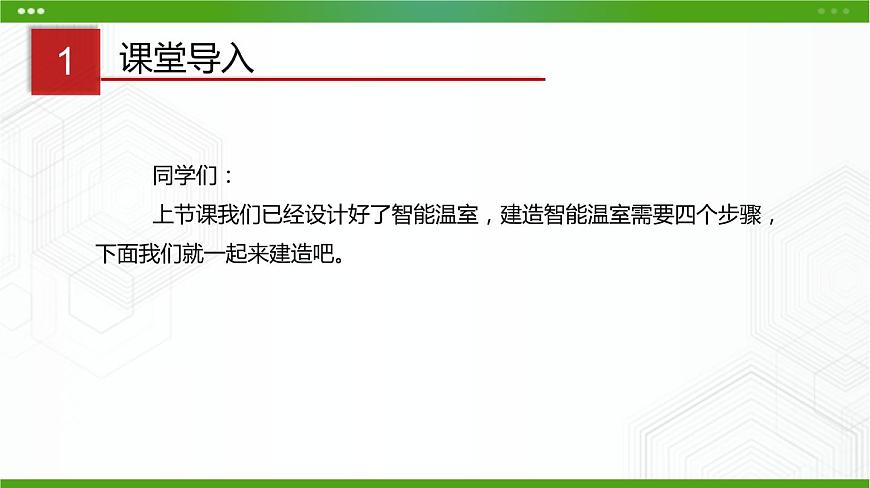

同學們：上節課我們已經設計好了智能溫室，建造智能溫室需要四個步驟，下面我們就一起來建造吧。

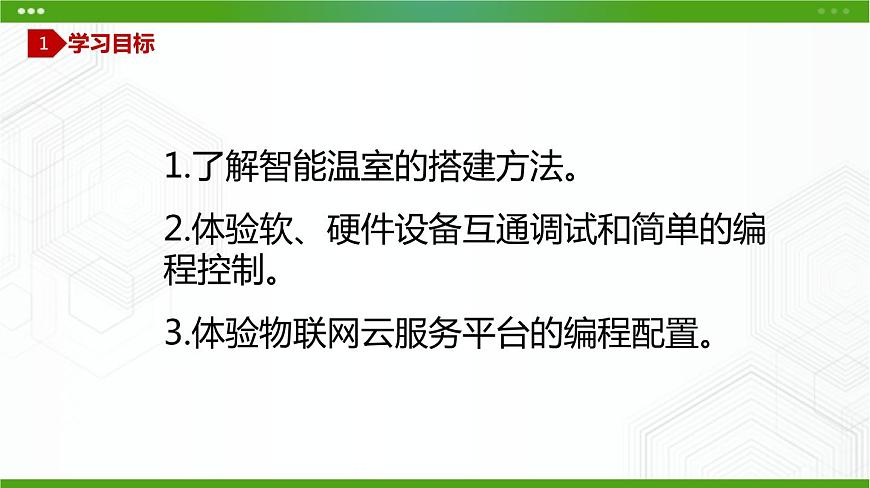

1.了解智能溫室的搭建方法。
2.體驗軟、硬件設備互通調試和簡單的編程控制。
3.體驗物聯網云服務平臺的編程配置。

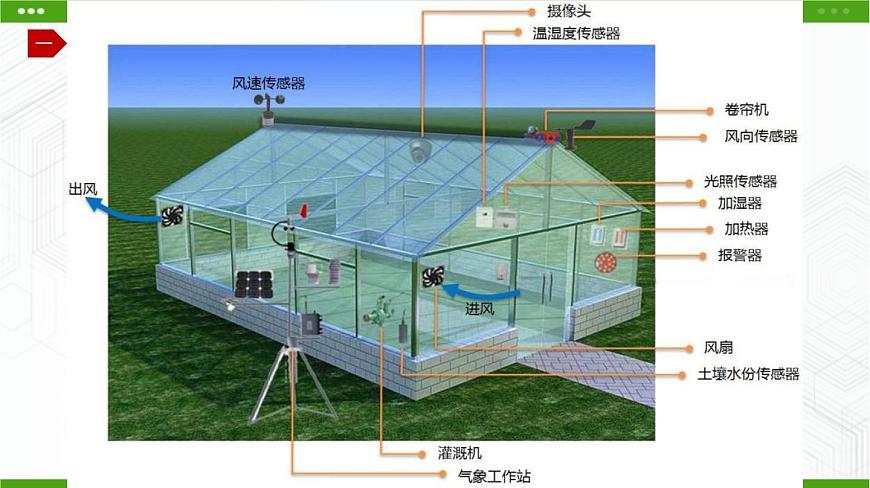

溫室的大小、材質和樣式可根據植物的大小和多少來設計。常見的透明塑料、塑料薄膜等均可用作全覆蓋或部分覆蓋的材質。在溫室的主體設計與搭建中應注意預留通風、水管、光照和加熱等裝置的位置和空間。
(1)土壤溫濕度傳感器的連接

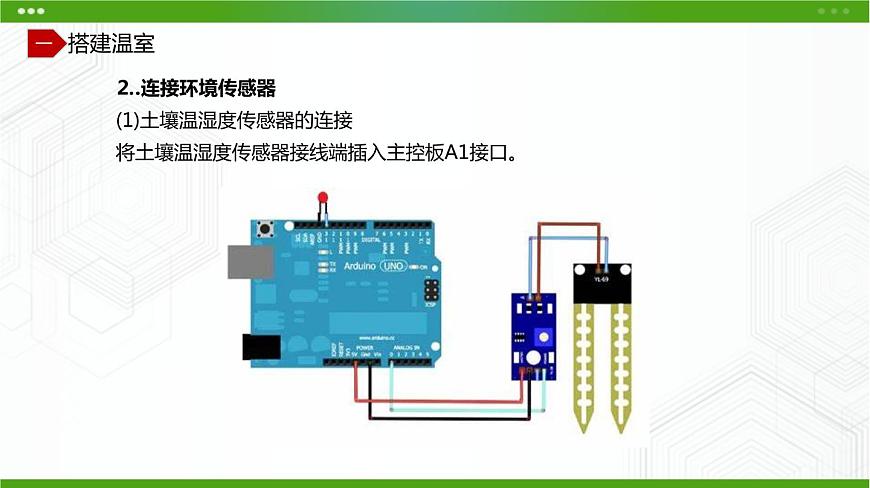

將土壤溫濕度傳感器接線端插入主控板A1接口。
(2）空氣溫濕度傳感器的連接

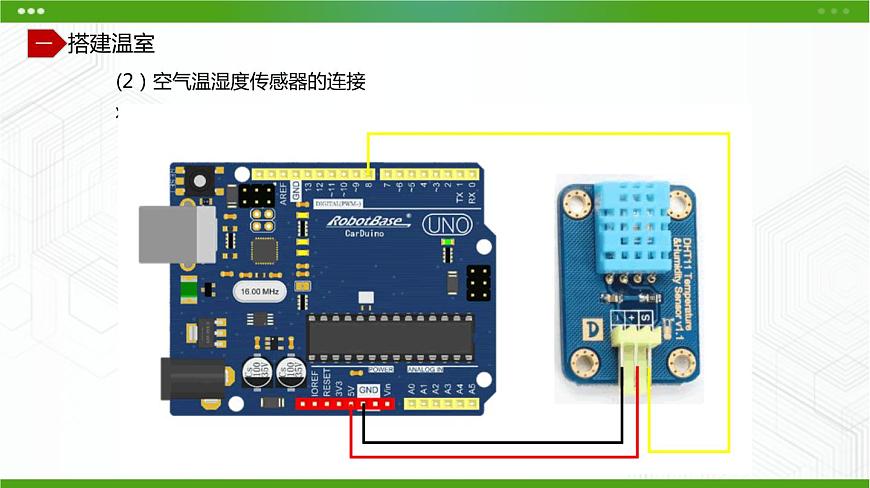

將空氣溫濕度傳感器接線端插人主控板D3接口。
(3）光照傳感器的連接
將光照傳感器接線端插入主控板D2接口，并觀察光照傳感器電源指示燈是否處于點亮狀態。
將繼電器接線端插入主控板D4接口。
將風扇，植物補光燈、加熱器、水泵串聯到繼電器控制端，通過繼電器控制它們的運行。
在溫室空間中合理部署各類環境傳感器并做好固定。
為了保證接入溫室的設備正常運行，需要將它們連接到編程平臺上進行設備調試。
搭建好的溫室通過主控板連線與計算機USB接口（該接口支持串口通信)相連。
計算機需安裝可視化圖形編程平臺mixly-arduin。
(1）土壤傳感器的調試
以土壤濕度傳感器為例，打開編程軟件，選擇模塊“土壤濕度傳感器”，并將“串口模塊”拖到軟件主界面中。
設備的調試要用到硬件設備信息的上傳和串口調試。串口監視窗口的輸出值變化，表明設備連通和監測數據的變化。
( 2）空氣溫濕度傳感器的調試
選擇“arduin傳感器套件”，點擊“串口”，選擇串口打印模塊，拖動兩個模塊到程序界面。
點擊“傳感器類”，拖動兩個空氣溫濕度傳感器模塊到程序界面并置于串口打印模塊后面。選擇合適的管腳（管腳#3 )，分別選擇“獲取溫度”和“獲取濕度”。
點擊“控制類”，拖動一個延遲模塊到兩個串模塊中間，并組合起來。
點擊“上傳”，等待上傳成功后打開串口監視器，并觀察串口監視器輸出數值。
用手握住空氣溫濕度傳感器，觀察數值變化。
(3）光照傳感器的調試
選擇“arduin傳感器套件”，點擊“串口”，選擇串口打印模塊，并拖動到程序界面。
點擊“傳感器類”，拖動光照傳感器模塊到程序界面并置于串口打印模塊后面，選擇合適的管腳（管腳#2）。
用手遮住光照傳感器，觀察數值的變化。
從“輸入輸出類”，拖動兩個數字輸出模塊到編程頁面，從“控制類”拖動兩個延時模塊到編程頁面并組合。
點擊“上傳”，等待上傳成功后，觀察繼電器是否每隔5秒進行一次動作。動作時會聽到明顯的“嗒嗒”的聲音，指示燈根據閉合和斷開狀態會點亮和熄滅。
調試運行成功，代表這些接入設備已經和編程平臺連接完成，可以進行數據信息和控制信息的互通了。
