信息技術九年級上冊第二單元 走近物聯網第1節 設計智能溫室課文配套課件ppt

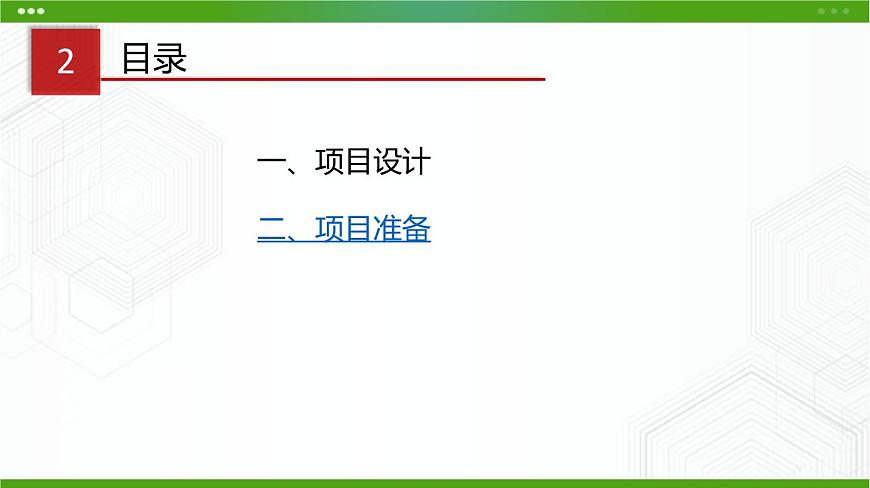

這是一份信息技術九年級上冊第二單元 走近物聯網第1節 設計智能溫室課文配套課件ppt，共20頁。PPT課件主要包含了課堂導入，項目設計，項目準備，課堂小結等內容，歡迎下載使用。

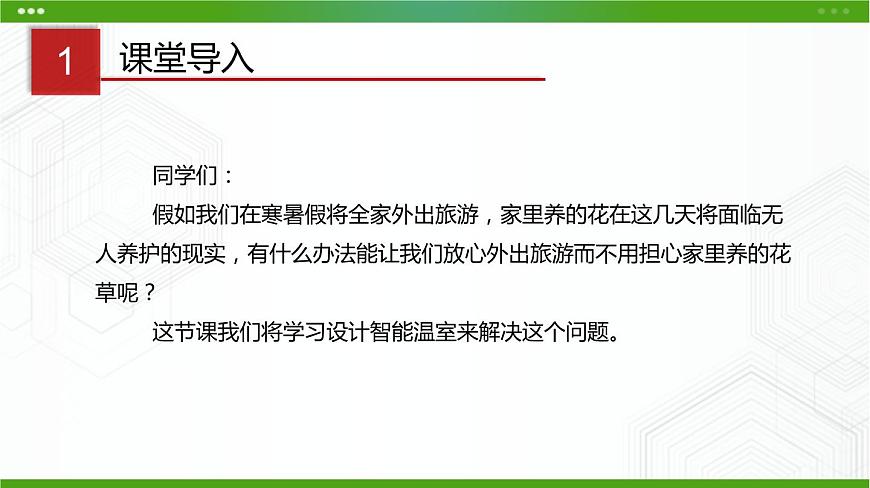

同學們：假如我們在寒暑假將全家外出旅游，家里養的花在這幾天將面臨無人養護的現實，有什么辦法能讓我們放心外出旅游而不用擔心家里養的花草呢？這節課我們將學習設計智能溫室來解決這個問題。

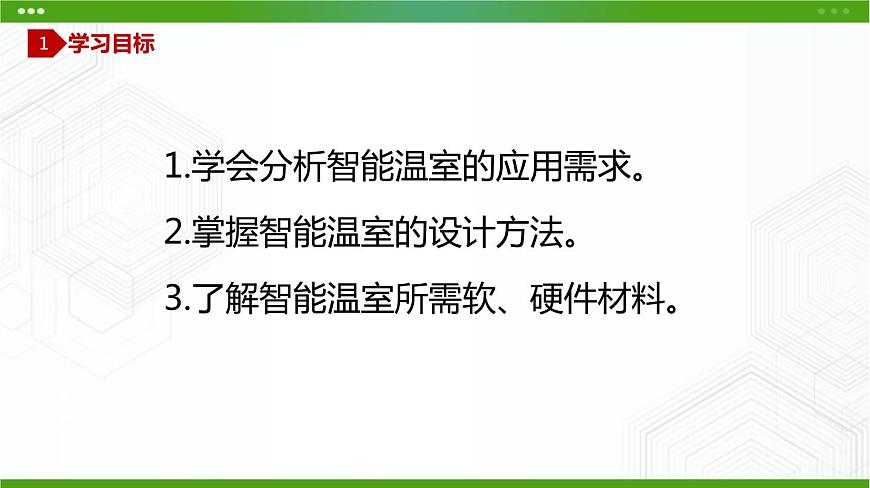

1.學會分析智能溫室的應用需求。
2.掌握智能溫室的設計方法。
3.了解智能溫室所需軟、硬件材料。

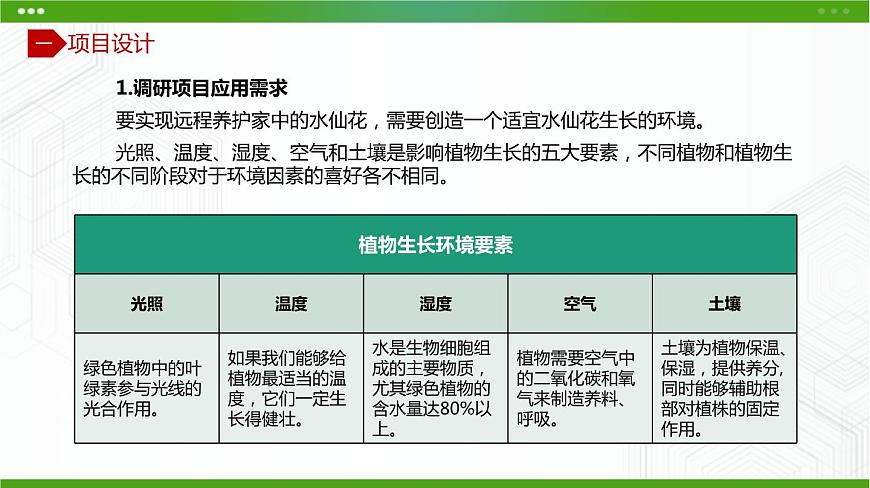

要實現遠程養護家中的水仙花，需要創造一個適宜水仙花生長的環境。
光照、溫度、濕度、空氣和土壤是影響植物生長的五大要素，不同植物和植物生長的不同階段對于環境因素的喜好各不相同。

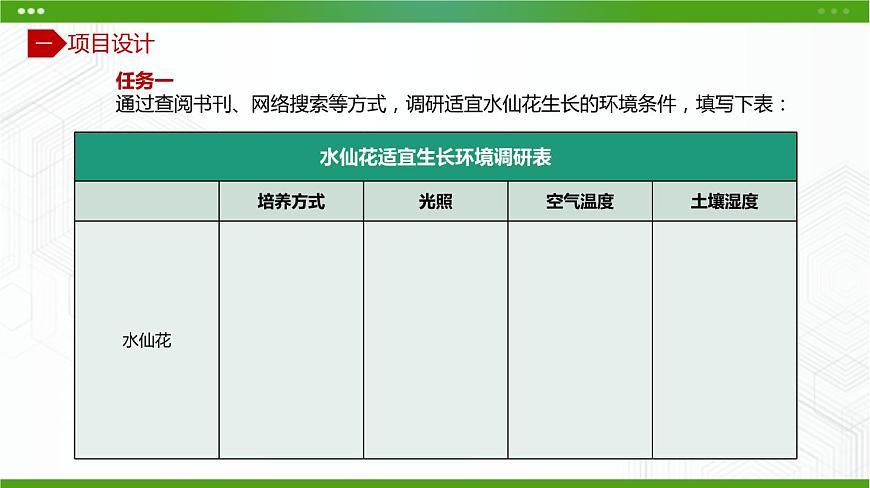

任務一通過查閱書刊、網絡搜索等方式，調研適宜水仙花生長的環境條件，填寫下表：

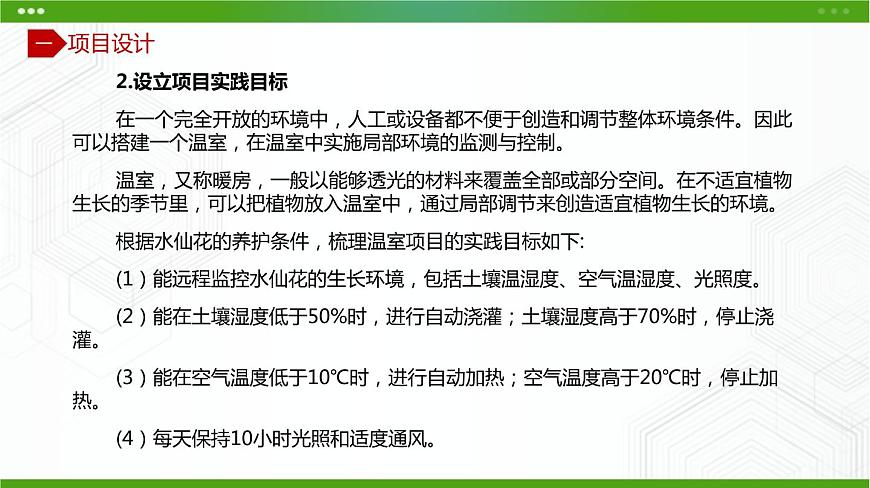

在一個完全開放的環境中，人工或設備都不便于創造和調節整體環境條件。因此可以搭建一個溫室，在溫室中實施局部環境的監測與控制。
溫室，又稱暖房，一般以能夠透光的材料來覆蓋全部或部分空間。在不適宜植物生長的季節里，可以把植物放入溫室中，通過局部調節來創造適宜植物生長的環境。
根據水仙花的養護條件，梳理溫室項目的實踐目標如下:
(1）能遠程監控水仙花的生長環境，包括土壤溫濕度、空氣溫濕度、光照度。
(2）能在土壤濕度低于50%時，進行自動澆灌；土壤濕度高于70%時，停止?jié)补唷?br/>(3）能在空氣溫度低于10℃時，進行自動加熱；空氣溫度高于20℃時，停止加熱。
(4）每天保持10小時光照和適度通風。

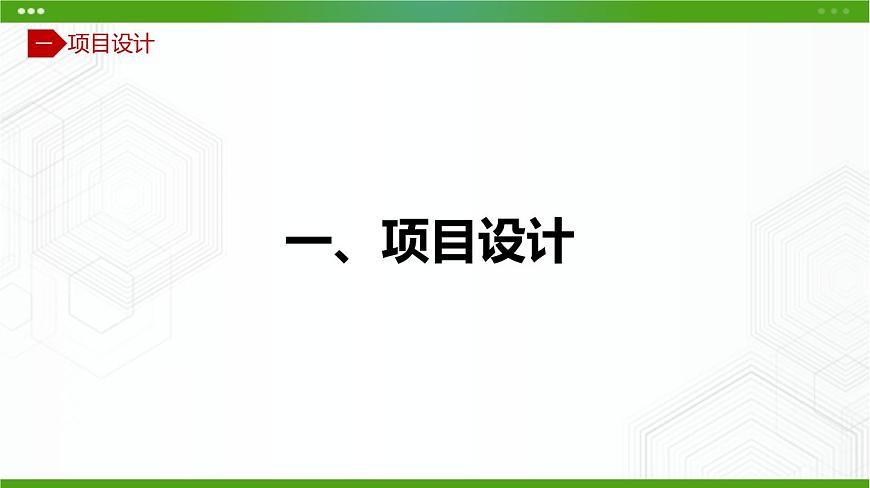

如何實施這個植物養護智能溫室項目，我們來梳理設計思路：
(1）搭建一個微型智能溫室，在其中部署空氣溫濕度傳感器、光照傳感器、土壤溫濕度傳感器。
(2）對溫室中部署的各類傳感器進行設備調試，確保其能正確進行環境參數采集。
(3）利用物聯網中控云平臺編程控制，實現智能溫室生物環境的監測。
(4）通過云平臺，根據環境參數變化，遠程控制對智能溫室的自動澆灌、溫度調節、光照調節。
1.智能溫室項目的軟、硬件準備
選用Arduin擴展板作為主控板，如下圖所示：
(2）土壤溫濕度傳感器
土壤溫濕度傳感器用于監測土壤溫濕度。土壤對于植物生長至關重要，土壤里各種元素的含量影響著植物的生長。感知和監測土壤條件，就是土壤傳感器的作用。土壤傳感器根據其監測因素不同，可分為土壤溫濕度、土壤酸堿度、土壤氮含量傳感器等。在這個項目實踐中，暫且只考慮土壤溫濕度傳感器。
（3）空氣溫濕度傳感器
空氣溫濕度傳感器用于感知空氣溫濕度。溫度和濕度是影響植物生長的一個重要指標。通常情況下，溫度和濕度是同時存在的因素。
光照傳感器用于測量光照的強度。植物生長需要進行光合作用，光照傳感器可以將生長環境中的光線強弱轉換成控制器能夠識別的數值。
繼電器是一種依靠輸入信號的改變來控制電路通斷的設備。在自動化的控制電路中，繼電器實際上是用小電流來控制大電流的一種“自動開關”。在生活中，通過用手按下開關來控制電路。在這里，通過控制板來控制繼電器的開關，進而控制水泵風扇、加熱器、植物補光燈等電器設備的開關。
