2022年中考物理實驗歐姆定律探究實驗練習題

這是一份2022年中考物理實驗歐姆定律探究實驗練習題，共18頁。試卷主要包含了在電路探究“電流與電壓等內容，歡迎下載使用。

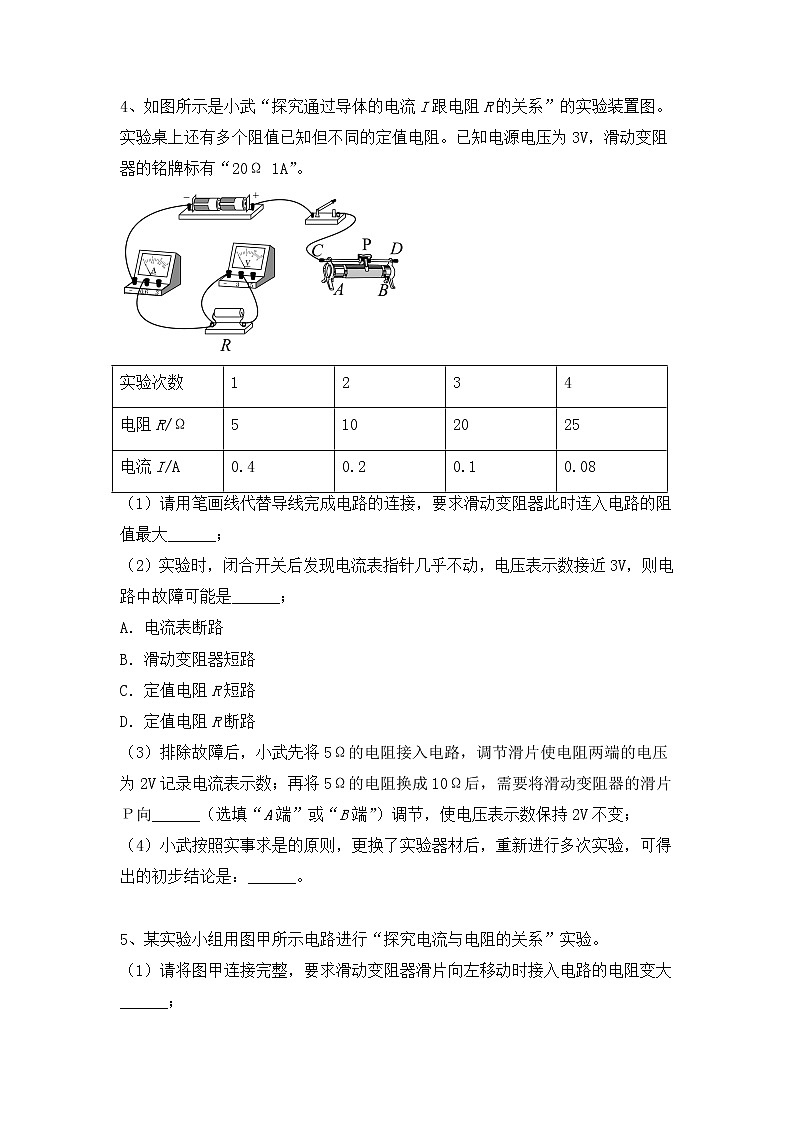

2022年中考物理實驗3-歐姆定律探究實驗1、在“探究電流與電壓的關系”的實驗中，小偉設計了如圖甲的電路。（1）請你幫助他用筆畫線代替導線將圖乙實物電路連接完整______；（2）小偉首先把5Ω的電阻接入電路，閉合開關后，應將滑動變阻器的滑片緩緩向 ______（選填“左”或“右”）端移動，直到電壓表示數恰為1V，電流表示數如圖丙所示。此時電流的大小為______A；（3）小偉不斷調節滑動變阻器的滑片，多次改變電阻兩端的電壓并記錄對應的電流值如表，由此可以歸納出的結論是______。 次數123R=5ΩU/V123I/A 0.40.6 2、小明同學在做“電壓一定時，電流跟電阻的關系”實驗時，準備了一下器材：干電池兩節，電流表、電壓表、滑動變阻器、開關各一只，定值電阻、導線若干，按照如圖所示的電路圖進行實驗，請你完成下列內容。按照如圖所示的電路圖，以筆畫線代替導線，完成上圖實物圖的電路連接。 將電路連接正確后，閉合開關，移動滑動變阻器滑片P，電壓表、電流表示數如圖所示，電流表的示數為______A，此時小明連入電路的電阻R的阻值為______ 實驗過程中，小明用電阻替代電阻繼續實驗時，為了正確完成實驗，應將滑動變阻器的滑片P向______選填“a”或“b”移動。 3、在電路探究“電流與電壓、電阻的關系”實驗中： （1）如圖所示是某組同學尚未完成連接的實物電路，請你用筆畫線代替兩根導線完成連接（連線不交叉）。要求：滑動變阻器的滑片 P向 A端移動，電阻變大。 （2）實驗中，所測的數據如表一所示，由表一數據可得：在        一定時，導體中的電流與導體兩端的電壓成         比； 表一物理量1次2次3次R=10Ω電壓/V1.522.5電流/A0.150.20.25（3）探究“電流與電阻的關系”，所測的數據如表二所示： 表二物理量1次2次3次U=2V電阻/Ω51020電流/A0.40.20.1①依據表格和電路圖分析，將電阻R由5Ω換成10Ω，閉合開關進行實驗時，應向         （選填“A”或“B”）端移動滑片P，使電壓表的示數保持        V不變；②根據表二數據可得：在電壓一定時，導體中的電流與導體的電阻成          比。 4、如圖所示是小武“探究通過導體的電流I跟電阻R的關系”的實驗裝置圖。實驗桌上還有多個阻值已知但不同的定值電阻。已知電源電壓為3V，滑動變阻器的銘牌標有“20Ω 1A”。實驗次數1234電阻R/Ω5102025電流I/A0.40.20.10.08（1）請用筆畫線代替導線完成電路的連接，要求滑動變阻器此時連入電路的阻值最大______；（2）實驗時，閉合開關后發現電流表指針幾乎不動，電壓表示數接近3V，則電路中故障可能是______；A．電流表斷路B．滑動變阻器短路C．定值電阻R短路D．定值電阻R斷路（3）排除故障后，小武先將5Ω的電阻接入電路，調節滑片使電阻兩端的電壓為2V記錄電流表示數；再將5Ω的電阻換成10Ω后，需要將滑動變阻器的滑片Р向______（選填“A端”或“B端”）調節，使電壓表示數保持2V不變；（4）小武按照實事求是的原則，更換了實驗器材后，重新進行多次實驗，可得出的初步結論是：______。 5、某實驗小組用圖甲所示電路進行“探究電流與電阻的關系”實驗。（1）請將圖甲連接完整，要求滑動變阻器滑片向左移動時接入電路的電阻變大______；實驗數據記錄表：（2）閉合開關后，同學們發現，無論怎樣調節滑動變阻器的滑片，電流表始終沒有示數，電壓表示數接近電源電壓，原因可能是______；（3）排除故障后，先將5Ω定值電阻接入電路，閉合開關，調節滑動變阻器的滑片，使電壓表的示數為2V時，記下電流表的示數。接下來斷開開關，取下5Ω的定值電阻，換成10Ω的定值電阻，閉合開關，應向______（選填“A”或“B”）端移動滑片，直至電壓表示數為2V時，讀出電流表的示數。再更換20Ω定值電阻繼續實驗，實驗數據記錄在表格中、分析實驗數據，得出結論：______；（4）該小組想用一塊電流表和一個定值電阻，測未知電阻的電功率。于是他們設計了如圖乙所示的電路圖，并進行如下實驗操作：①閉合S和，此時電流表的示數為。②閉合S斷開，此時電流表的示數為。③請用已知量和測出量、表示出未知電阻的電功率表達式，則______。 6、探究電流與電阻關系的電路圖如圖甲所示，可供使用的實驗器材有：電源電壓恒為、電流表、電壓表、開關各一個，滑動變阻器 2A、 兩個，定值電阻三個、、，導線若干．連接好電路，閉合開關前變阻器的滑片P應該移至______ ．閉合開關后，發現電流表無示數，電壓表有示數且接近于電源電壓，則電路中出現的故障可能是定值電阻發生了______ ． 排除故障后，小明通過實驗測得多組數據，由這些數據得到如圖乙所示的電流I隨電阻R變化的圖象，由圖象可以得到的結論是：______ ．在上述實驗中，小明先把的電阻接入電路中進行測量，接著又改用的電阻繼續做實驗，當把的電阻接入電路后，小明應將滑片P向______ 端移動至適當?shù)奈恢?，目的是______ ．小明實驗所選用的滑動變阻器應該是______ 如果小明沒有正確選用滑動變阻器，在實驗中就會出現這樣的情況，當把______ 的電阻接入電路時，發現無論怎樣移動變阻器的滑片，都無法使電壓表的示數達到實驗要求的數值． 7、在探究電流與電阻關系的實驗中，所用器材如下：蓄電池、電流表、電壓表、定值電阻、、各一只、開關、滑動變阻器   、導線若干．請你幫助小軍按圖甲所示的電路圖連接圖乙的實物電路，要求滑動變阻器的滑片移動到右端時接入電路中的阻值最大．補接后小軍先將電阻接入電路，移動滑動變阻器的滑片，使電壓表示數為2V，電流表示數如圖丙請讀出示數：______A.當小軍將電阻換接成電阻后，發現無論怎樣移動滑動變阻器的滑片，都不能使電壓表示數仍為2V，分析其原因可能是______答出一種情況即可．小軍完成此實驗后，想利用原有器材進行”伏安法測電阻“的實驗電路連接正確后閉合開關，發現電流表無示數，電壓表示數為6V，你認為發生故障的原因是______．排除故障后，將滑片P移到某一位置時，兩表讀數如圖丁所示，小軍計算得出所測電阻的阻值______你認為這個結果可靠嗎？______，理由是______． 8、小明在探究“電流大小與哪些因素有關”的實驗中，（1）連接電路時，開關應______．請用筆畫線代替導線，根據圖甲將圖乙所示的實物電路連接完整．（2）閉合開關前，圖乙中滑動變阻器的滑片P應位于______（選填“A”或“B”）端，可以起到______的作用．（3）閉合開關后，發現電流表無示數，電壓表有示數，故障的原因可能是：①______；②______．（寫出兩種）（4）排除故障后，小明通過實驗得到數據如表（一）所示，其中第1次實驗的電流表示數如圖丙所示，為______A，根據表（一）的數據，可得出的結論是：______．表（一）實驗序號123電阻R/ΩR電壓U/V1.01.52.0電流I/A 0.150.20（5）小明繼續探究電流與電阻的關系，將電阻R先后更換為5Ω和15Ω的電阻進行實驗，得到數據如表（二）所示．通過分析表（二）的數據，可知小明在操作過程中存在的錯誤是：______．表（二）實驗序號345電阻R/ΩR515電壓U/V2.01.52.3電流I/A0.200.300.15 9、某同學想探究通過鉛筆芯的電流與其兩端電壓的關系，設計了如圖所示的電路。選用的器材有：阻值約為4Ω的2B鉛筆芯一根，兩節干電池組成的電池組，0～0.6A的電流表，0～3V的電壓表，滑動變阻器(10Ω 2A)，開關，導線等。 (1)該同學根據電路圖連接電路，在閉合開關前應將滑動變阻器的滑片P移到       ________端(選填“a”或“b")。 (2)閉合開關后，兩電表的指針都發生了偏轉，但無論怎樣移動滑片，兩電表的示數均保持不變且都在量程范圍內，則產生故障的原因是 ____________________。 (3)排除故障后，該同學移動滑動變阻器的滑片，將獲得的幾組數據記錄在下表中。當采集第三組數據時，電流表指針的偏轉情況如圖所示，此時電流表的示數為      A。 實驗序號①②③④⑤U/V0.40.81.21.62.0I/A0.10.18 0.380.48(4)該同學采集多組實驗數據的目的是 ____________________。 (5)請根據表格中的五組數據在給定的坐標紙上畫出鉛筆芯的I—U圖線。 (6)由畫出的圖線可知，通過鉛筆芯的電流與其兩端電壓的關系為：         。            10、如圖所示為探究“電流與電阻的關系”的實驗，電源電壓4.5V，三個定值電阻（5Ω、10Ω、15Ω），滑動變阻器R1為“20Ω 1A”，滑動變阻器R2為“50Ω  1A”．     （1）小明連接電路如圖，請在圖中用筆畫線代替導線幫他將實驗電路連接完整（滑片向A滑動時，電流表示數變大）；（2）電路連接完整后，小明閉合開關，發現電流表無示數，電壓表示數幾乎接近電源電壓，則電路中的故障應是______；（3）將5Ω電阻接入電路，調節滑動變阻器滑片，使電壓表的示數為1.5V，讀出電流表示數；將5Ω電阻換成10Ω電阻后，閉合開關，應將滑動變阻器的滑片向______（填“左”或“右”）移動，當觀察到電壓表示數為______V時，才能記錄電流表示數；（4）實驗中小明應選擇的滑動變阻器是______（選填“R1”或“R2”），多次移動滑動變阻器滑片的主要目的是______；（5）通過上述實驗得出的結論是：當電壓一定時，______；（6）小明試圖將定值電阻換成小燈泡來探究電流與電壓的關系，你認為他的實驗方案可行嗎？______（選填“可行”或“不可行”），你的理由是______． 11、用如圖（甲）所示的電路圖，研究通過導體的電流與導體電阻的關系，電源電壓值為6V，改變電阻R的阻值，調節滑動變阻器滑片，保持R兩端的電壓不變，記下對應的4次電流和電阻值，描繪在如圖（乙）中。（1）在圖（丙）中，用筆畫線代替導線，將電壓表正確連入電路______；（2）圖（乙）中陰影部分面積表示的物理量是______（選填“電流”、“電壓”或“電阻”），這個物理量的值為______；（3）實驗過程中，把定值電阻R由5Ω換為10Ω后，應向______（選填“左”或“右”）端移動滑片，同時眼睛應注視______（選填序號）；A．變阻器滑片B．電壓表示數C．電流表示數（4）分析圖（乙）中的實驗數據，可以得出的結論是：在電壓一定時，導體中的電流與導體的電阻成____比；（5）實驗中，出現了電壓表有示數，電流表無示數，電路發生的故障可能是______（選填序號）；A．定值電阻短路B．定值電阻斷路C．變阻器滑片短路D．變阻器滑片斷路（6）實驗中，他所選擇的變阻器是______（選填序號）。A．10Ω 0.5AB．20Ω 1AC．50Ω 2A 12、利用電壓恒為6V的電源、標有“20Ω 1A”字樣的滑動變阻器RP．完成下列實驗：         （1）探究電流與電阻的關系．  ①實驗電路圖如圖所示，圖乙是它的實物連接圖，其中有一條導線連接有誤，若閉合開關S，電壓表的指針將______（選填“向左”、“向右”或“不會”）偏轉，請將錯誤對的導線畫“×”并用筆畫線代替導線畫出正確連線；②改正錯誤后進行實驗，現將滑動變阻器的滑片移到最______（選填“左”或者“右”端，再分別將10Ω、20Ω、40Ω的電阻接在圖甲的A、B間，正確完成三次實驗后，電流表指針的位置分別如圖丙中a、b、c所示，可知實驗中A、B間控制不變的電壓為______V，可得出結論：當______一定時，通過導體的電流與導體的電阻成______；③為了使實驗結論更具有普遍性，又將50Ω的電阻接在A、B間，閉合開關S，發現無論怎樣調節滑動變阻器的滑片，都不能使電壓表的示數與上次相同，原因可能是______．（2）利用圖丁所示的電路測量未知電阻R0的阻值，所用電源電壓仍為6V．①閉合開關S，斷開開關S1、S2，將滑動變阻器的滑片移至最左端，電流表示數為0.2A；②則可以計算出R0的阻值為______Ω．（3）利用圖丁所示的電路測量額定電流為I額的小燈泡的額定功率．（R0為已知量）①將圖丁中的開關______（選填“S1”或“S2”）和電流表互換位置，并將開關S和該開關閉合，另一個開關斷開，調節滑動變阻器的滑片，使電流表的示數為______，小燈泡正常發光；②保持滑動變阻器滑片的位置不動，斷開與電流表互換位置的開關，閉合開關S和另一個開關，讀出電流表的示數為I；③小燈泡額定功率的表達式：P額=______．（用符號或數值表示均可） 13、在“探究電流與電阻的關系”的實驗中，提供的器材如下：電源電壓恒為4.5V，五個定值電阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω）、R5（25Ω），標有“50Ω1A”的滑動變阻器R、電壓表（可用量程：0～3V、0～15V）、電流表（0～0.6A）、開關各1只，導線若干。　　　   (1)小趙同學設計了如圖甲所示的實驗電路，電路連接完畢，閉合開關S，發現電流表有示數，電壓表無示數。若電路故障只出現在R1和R上，則電路故障是______；(2)排除電路故障后，將滑動變阻器的滑片P移到最______端，閉合開關，調節滑片P，使電壓表的示數為2.5V時，電流表的示數應為______A；(3)分別用定值電阻R2、R3、R4、R5依次替換R1，重復(2)的實驗步驟。根據實驗所得的五組數據繪制出I-R圖象，如圖乙所示，由圖象可得出的結論是：______；(4)完成步驟(2)后，若保持滑片P位置不變，斷開開關，用R2替換R1，閉合開關，發現電壓表示數______2.5V（選填“大于”或“小于”），應向______（選填“左”或“右”）移動滑片P才能達到實驗要求；(5)為完成該實驗探究，滑動變阻器允許連入電路的最小阻值為______Ω；(6)在使用電阻R1、R5完成實驗的過程中，當電壓表示數為2.5V時，滑動變阻器R消耗的電功率分別為P1、P5，則______。 14、小志用如下器材；電壓恒為6V的電源、電壓表、電流表、規格為“60Ω 1A”的滑動變阻器、阻值為5Ω、10Ω、15Ω，20Ω的定值電阻、開關、導線，探究電流和電阻關系。（1）小志連接了如圖甲所示電路，開關閉合前，滑片應調到　 　（填“A”或“B”）端。（2）閉合開關前，小志發現有一根導線連接錯誤，請在圖甲中錯誤的導線上畫“×”，并用筆畫線代替導線把電路連接正確。（3）當5Ω電阻接入電路后，閉合開關，調節滑片，電流表指針指在如圖乙所示位置，電流表示數為　 　A，電壓表示數應為　 　V。（4）保持滑片位置不動，當把5Ω電阻換成10Ω電阻后，閉合開關，為使電壓表示數與第一次實驗示數相同，應將滑片向　 　（填“A”或“B”）端移動。為使4個電阻單獨連入電路中都能完成實驗，定值電阻兩端控制不變的電壓不應小于　 　V。（5）根據多次實驗數據，分析得出結論；電壓一定時，通過導體的電流與導體的電阻成　 　。（6小志又設計了如圖丙所示的電路，測出了額定電流為0.3A小燈泡的額定功率。電源電壓未知（大于小燈泡的額定電壓），滑動變阻器R2的最大阻值為25Ω，滑動變阻器R1的最大阻值未知，但可以滿足實驗要求。①閉合S，S1接b，將R1、R2的滑片都移到最左端，電流表的示數為0.36A，電源電壓為　 　V。②將R1滑片調到阻值最大處，閉合S，S1接a，移動R1滑片，使電流表的示數為　 　A，小燈泡正常發光。③閉合S，S1接b，使R1滑片　 　（填“移到左端”“移到右端”或“保持不動”），將R2滑片在最左端保持不動，電流表示數為0.2A。④小燈泡的額定功率P額＝　 　W。                                    答案1、    左    0.2    電阻一定時，通過導體的電流與導體兩端的電壓成正比     2、見上圖；；5；。 3、（1）(2)電阻；正比；（3）A；2； (4)反比。 4、  見下圖 D    A    電壓一定時，通過導體的電流與導體的電阻成反比     5、     電阻R斷路      A    在電壓一定時，導體中的電流與導體的電阻成反比   6、端或最右端；斷路；電壓一定時，電流與電阻成反比；；使電壓表的示數減小到； 1A；15． 7、如圖；；定值電阻兩端的電壓保持太低；定值電阻斷路；；不可靠；沒有多次測量求出平均值以減小誤差． 8、 斷開；B；保護電路；電阻R開路；電流表短路；0.1；在電阻一定時，通過導體的電流與導體兩端的電壓成正比；沒有移動滑動變阻器的滑片，使電阻兩端的電壓不變． 9、 （1）b（2）誤將滑動變阻器下方的兩個接線柱接入電路（3）0.30（4）避免偶然性，便于找規律（5）（6）通過鉛筆芯的電流與其兩端電壓成正比。 10、 電阻斷路；左；1.5；R2；多次測量，得到普遍性的結論；導體中的電流與電阻成反比；不可行；燈絲的電阻隨溫度的變化而變化    11、    電壓    2V    右    B    反    B    C     12、 不會；  右；4；電壓；反比；滑動變阻器的最大阻值太??；30；   S2I額    （I-I額）R0I額        13、R1短路    右    0.5    當導體兩端的電壓保持不變時，導體中的電流與導體的電阻成反比    大于    右    4    5:1     14、（1）B；（2）如圖（3）0.4；2；（4）B；1.5；（5）反比；（6）①9；        ②0.3；③保持不動；  ④0.9。
