（1）甲、乙兩圖說明：
——觀察小磁針是否發生偏轉？

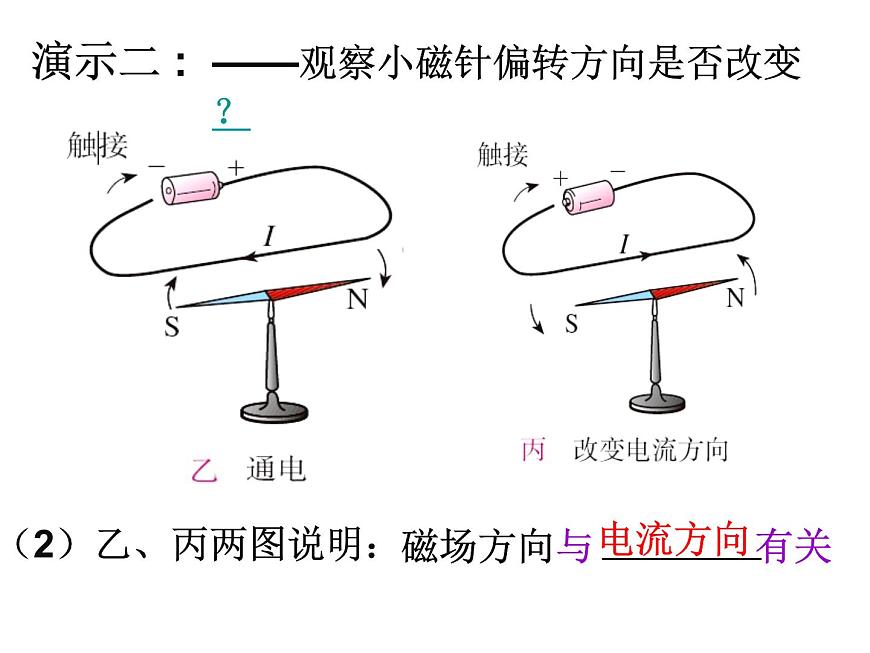

（2）乙、丙兩圖說明：
磁場方向與 有關
——觀察小磁針偏轉方向是否改變？
——電流的磁效應（電生磁）
漢斯·克里斯蒂安·奧斯特（Hans Christian Oersted，1777～1851），丹麥物理學家，1820年4月，有一次晚上講座，奧斯特演示了電流磁效應的實驗，他是最早揭示電與磁之間聯系的科學家。
將導線繞在圓筒上，做成螺線管（也叫線圈）。通電后各圈導線磁場產生疊加，磁場增強。
1.將漆包線沿同一方向緊密排繞在圓筒上。
2.在紙上畫出你的繞線方式。
活動二：探究通電螺線管外部的磁場方向
通電螺線管外部的鐵屑分布
條形磁體外部的鐵屑分布
1.電流表接0-3A大量程，電流要正進負出。
2.閉合開關前，滑片處于變阻器阻值最大處。
3.觀察到指針偏轉情況后，請及時斷開開關。
　 實驗探究：把小磁針放到通電螺線管周圍不同位置，觀察小磁針N極的指向，改變電流再觀察。
結合以上兩個實驗，對比右圖可知：通電螺線管的外部磁場與條形磁體的磁場相似。
　　結合以上實驗可知：通電螺線管的外部磁場方向與電流方向有關。
改變電流方向，再觀察小磁針N極的指向
用右手握螺線管，讓四指彎向螺線管中電流的方向，則大拇指所指的那端就是螺線管的N極。
1．根據小磁針靜止時指針的指向，判斷出電源的正 負極。
（2017?聊城）2. 如圖所示，小磁針靜止在螺線管附近，閉合開關S后．下列判斷正確的是（ ）
D．通電螺線管外A點的磁場方向向左
A．通電螺線管的左端為N極
C．小磁針的S極向右轉動
B．小磁針一直保持靜止
第七章 第二節 電流的磁場
用右手握住螺線管，讓四指彎向螺線管中的電流方向，則大拇指所指的一端就是螺線管的N極
電流的磁效應—奧斯特實驗
磁場方向與電流方向有關
極性與電流環繞方向有關
