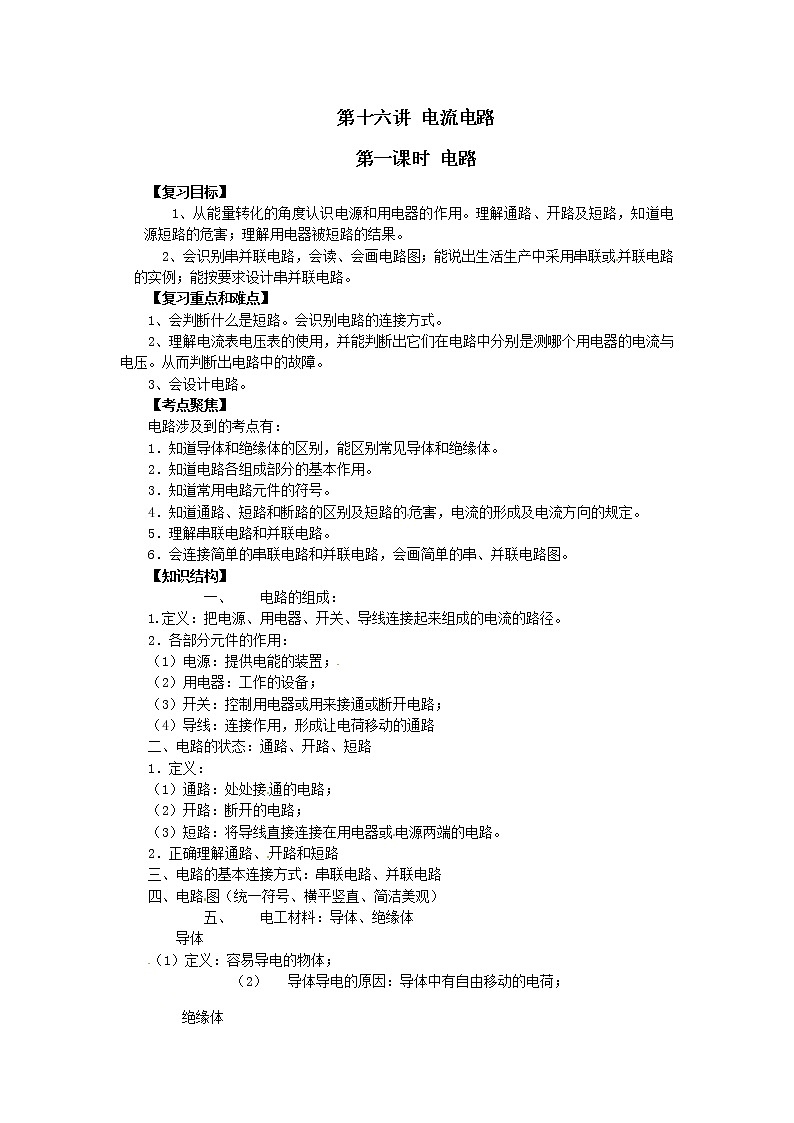

初中物理總復習教案：第16講 電流電路 第一課時 電路

這是一份初中物理總復習教案：第16講 電流電路 第一課時 電路，共3頁。教案主要包含了復習目標，復習重點和難點，考點聚焦，知識結構，對應訓練等內容，歡迎下載使用。
【復習目標】
1、從能量轉化的角度認識電源和用電器的作用。理解通路、開路及短路，知道電源短路的危害；理解用電器被短路的結果。
2、會識別串并聯電路，會讀、會畫電路圖；能說出生活生產中采用串聯或并聯電路的實例；能按要求設計串并聯電路。
【復習重點和難點】
1、會判斷什么是短路。會識別電路的連接方式。
2、理解電流表電壓表的使用，并能判斷出它們在電路中分別是測哪個用電器的電流與電壓。從而判斷出電路中的故障。
3、會設計電路。
【考點聚焦】
電路涉及到的考點有：
1．知道導體和絕緣體的區別，能區別常見導體和絕緣體。
2．知道電路各組成部分的基本作用。
3．知道常用電路元件的符號。
4．知道通路、短路和斷路的區別及短路的危害，電流的形成及電流方向的規定。
5．理解串聯電路和并聯電路。
6．會連接簡單的串聯電路和并聯電路，會畫簡單的串、并聯電路圖。
【知識結構】
電路的組成：
1.定義：把電源、用電器、開關、導線連接起來組成的電流的路徑。
2．各部分元件的作用：
（1）電源：提供電能的裝置；
（2）用電器：工作的設備；
（3）開關：控制用電器或用來接通或斷開電路；
（4）導線：連接作用，形成讓電荷移動的通路
二、電路的狀態：通路、開路、短路
1．定義：
（1）通路：處處接通的電路；
（2）開路：斷開的電路；
（3）短路：將導線直接連接在用電器或電源兩端的電路。
2．正確理解通路、開路和短路
三、電路的基本連接方式：串聯電路、并聯電路
四、電路圖（統一符號、橫平豎直、簡潔美觀）
電工材料：導體、絕緣體
導體
（1）定義：容易導電的物體；
導體導電的原因：導體中有自由移動的電荷；
絕緣體
（1） 定義：不容易導電的物體；
（2）原因：缺少自由移動的電荷
【對應訓練】
1．一個電源、一個電鈴、一只小燈泡、兩個開關和若干導線組成的電路，只閉合一個開關時鈴響燈不亮，只閉合另一個開關時燈亮鈴不響，則開關都打開時可能出現的情況是〔 〕
A．鈴響燈也亮 B.鈴響燈不亮 C.鈴不響燈亮 D.鈴不響燈也不亮
2．下列配對的哪兩種物質都是導體 〔 〕
A.橡皮和人體 B.鉛筆芯和紅熾狀態的玻璃 C.塑料尺和鋼尺 D.純水和鹽水
3．指出如圖1中各電路圖的錯誤或不妥之處
圖1
4．如圖2所示的A、B、C三個電路，哪個是串聯電路？哪個是并聯電路？
圖2
圖3


5．對應如圖3所示實物圖，畫出相應的電路圖。
6．如圖4所示，兩個燈泡通過燈座裝在一個木匣子上，A、B、C、D分別是連接兩燈泡底座的接線柱，在E、F兩接線柱間接上電源后，兩燈泡都發光，你如何判斷這兩只小燈泡是串聯還是并聯，簡要敘述你的判斷過程。
圖4
7．一商品倉庫，后門進貨、前門取貨，現有紅、綠兩只電燈泡和一個電鈴、一個電池組、兩個開關，還有若干條導線。請你為倉庫值班人員設計一個電路：電鈴響時同時紅燈亮，表示取貨人在前門按開關；電鈴響綠燈亮，表示送貨人在后門按開關。要求畫出設計的電路圖，圖中標明紅燈、綠燈及對應的前門、后門的開關。
