魯教版 (五四制)九年級下冊第三節 電磁鐵精品課件ppt

這是一份魯教版 (五四制)九年級下冊第三節 電磁鐵精品課件ppt，共23頁。PPT課件主要包含了電磁鐵等內容，歡迎下載使用。

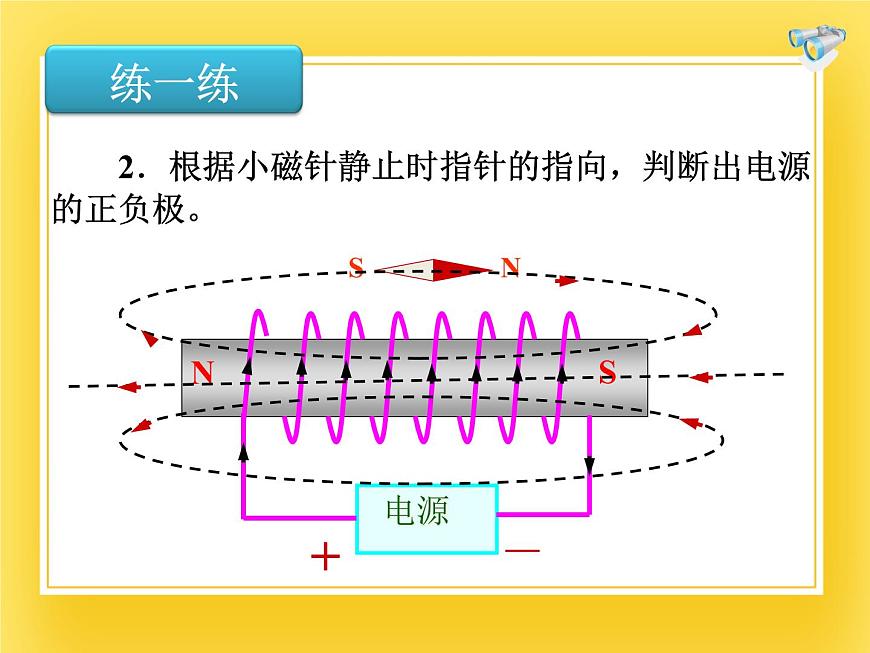

　　2．根據小磁針靜止時指針的指向，判斷出電源的正負極。

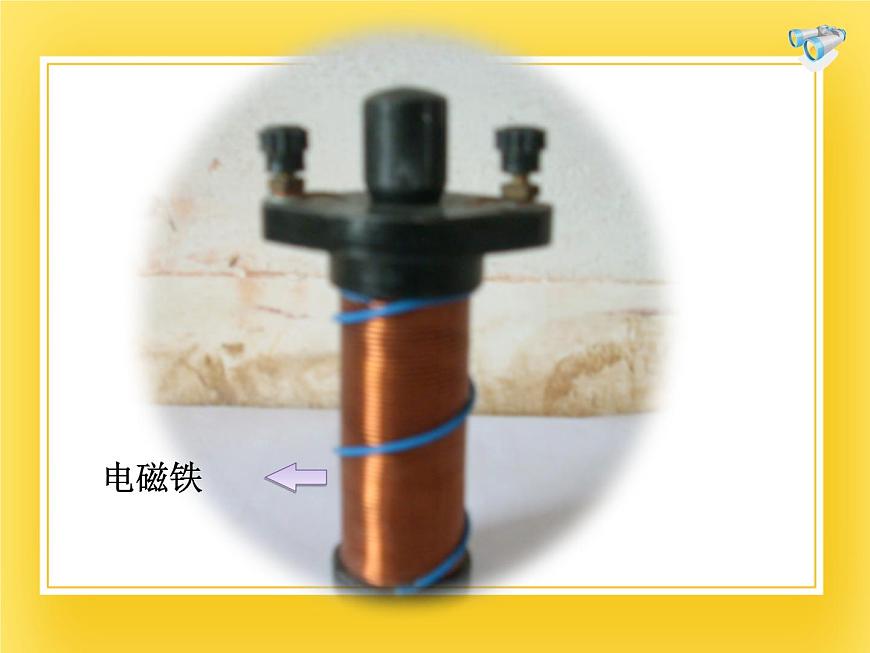

　　1．電磁鐵的實質：帶有鐵芯的通電螺線管。
2、電磁鐵的磁性比螺線管的磁性要強的原因是：
鐵芯被磁化后的磁場與螺線管的磁場混合在一起，使磁性得到了加強

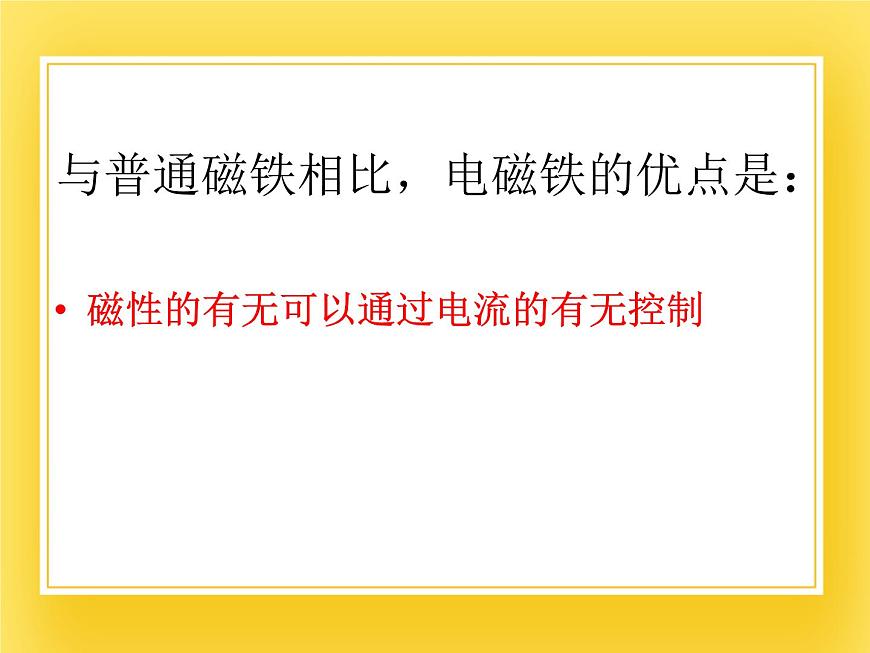

與普通磁鐵相比，電磁鐵的優點是：
磁性的有無可以通過電流的有無控制

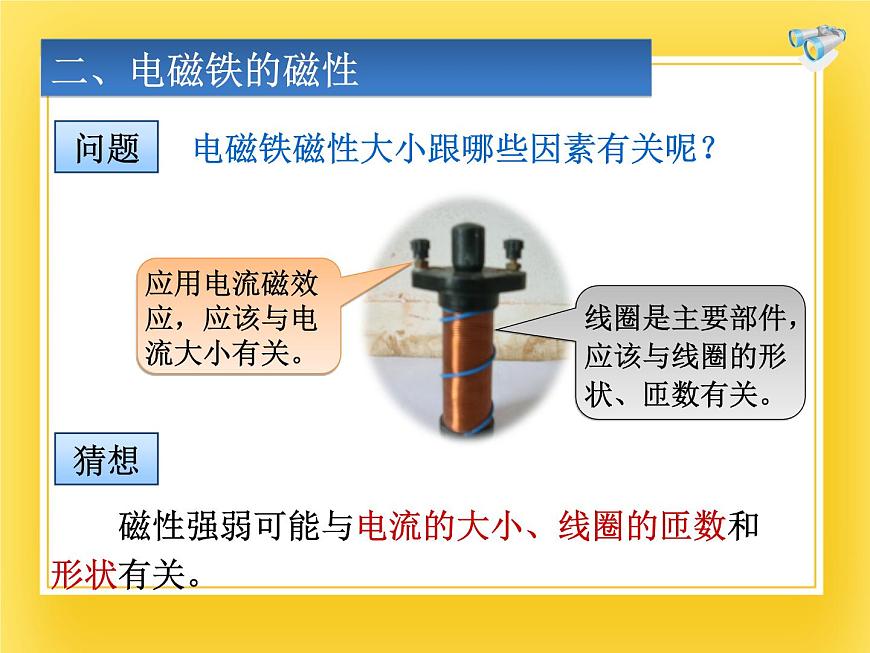

電磁鐵磁性大小跟哪些因素有關呢？
　　磁性強弱可能與電流的大小、線圈的匝數和形狀有關。
應用電流磁效應，應該與電流大小有關。
線圈是主要部件，應該與線圈的形狀、匝數有關。
判斷磁性強弱方法：　　根據吸引小鐵釘?shù)亩嗌賮砼袛嗦菥€管的磁性強弱。這種方法叫做__________
　　對于外形相同的螺線管，電磁鐵磁性的強弱跟線圈的匝數會有什么樣的關系？
　?。?）改變電路中的電流大??；　?。?）改換不同匝數的螺線管。
二、探究電磁鐵的磁性強弱與哪些因素有關
研究電磁鐵的磁性強弱與電流的關系
調節滑動變阻器改變電流
結論：　　匝數一定時，通入的電流越大，電磁鐵的磁性越強。
　　磁懸浮列車所用的磁體大多是通有強大電流的電磁鐵。是一種靠安裝在車廂和軌道上的磁體的相互作用懸浮和高速運動的，由于磁力使其懸浮在軌道上方幾厘米高度，行走時不需接觸軌道，因此只受來自空氣的阻力。磁懸浮列車的最高速度可達每小時500 km以上。
　　2003年，上海浦東機場到市區的磁懸浮鐵路成為我國第一條正式投入運營的磁懸浮鐵路。
　　在生活中，我們經常看到一些大型機器在工作（如大型吊車），而它們的電流可達幾十安、上百安，直接控制或操作是很危險的，那怎么才能控制這些強大的電流？
1、電磁鐵的實質:_________________2、電磁鐵的優點：________________3、電磁鐵磁性的強弱與_______、________、_______有關4、電磁鐵的極性與_______、________有關5、電磁鐵的磁性比螺線管的磁性要強的原因是_____________________________
一個帶有鐵芯的的通電螺線管
磁性的有無可以通過電流的有無來控制
2．電磁繼電器的實質　　就是利用電磁鐵來控制的開關。
　　1．圖中是一種水位自動報警器原理圖。試說明它的工作原理。
　　2．圖中是一種溫度自動報警器的原理圖。制作水銀溫度計時在玻璃管中封入一段金屬絲，當溫度達到金屬絲下端所指的溫度時，電鈴就響起來，發出報警信號。說明它的工作原理。
　　3．圖中是直流電鈴的原理圖。B是銜鐵，A是彈性片。試說明它的工作原理。
1、可以用低電壓、弱電流來控制高電壓、強電流2、可以實現遠距離操作和自動控制
