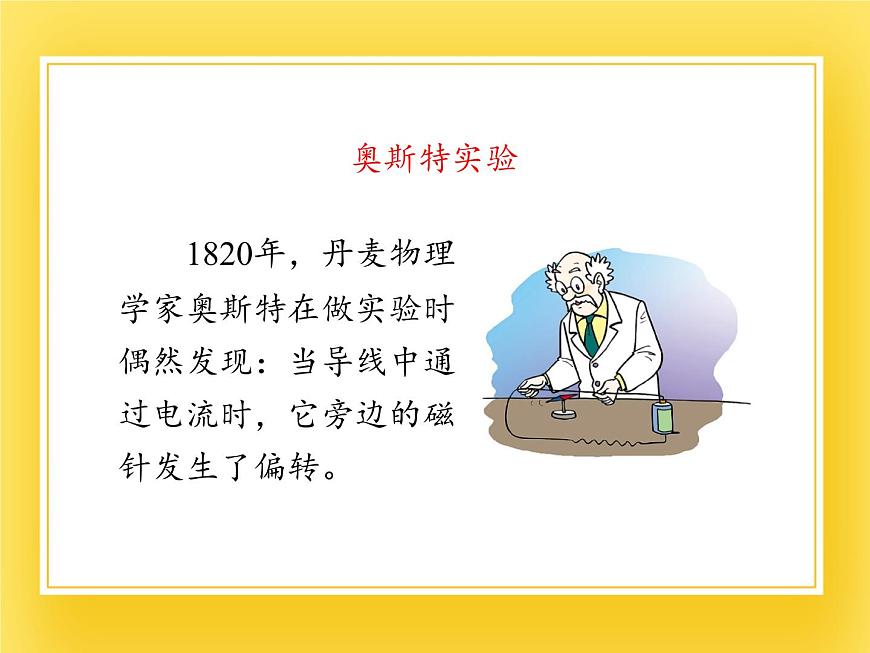

1820年，丹麥物理學家奧斯特在做實驗時偶然發現：當導線中通過電流時，它旁邊的磁針發生了偏轉。
（1）認識電流的磁效應；（2）知道通電導體周圍存在著磁場；通電螺線管的磁場與條形磁體相似；（3）會用安培定則判斷通電螺線管的極性跟電流的關系。

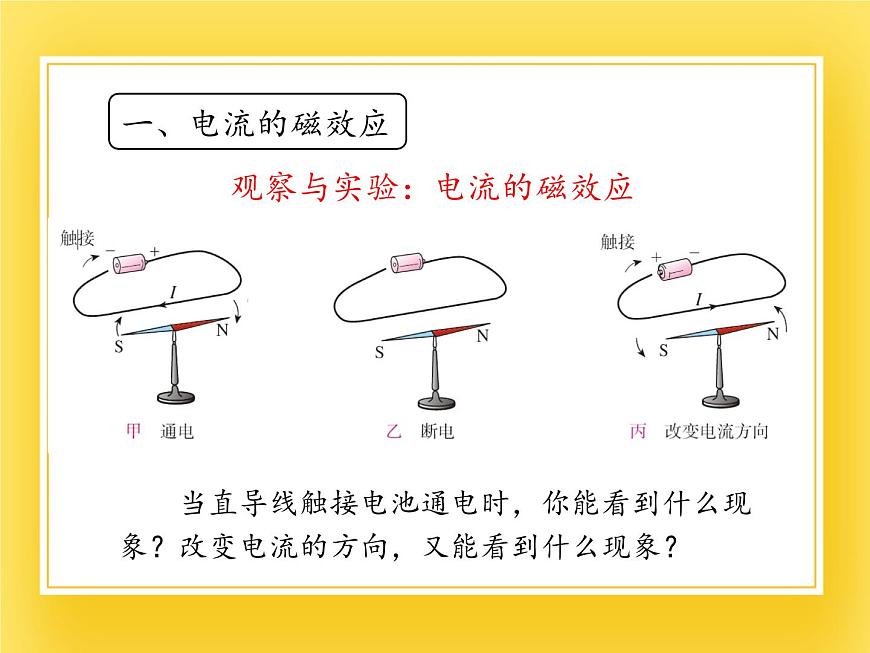

觀察與實驗：電流的磁效應
當直導線觸接電池通電時，你能看到什么現象？改變電流的方向，又能看到什么現象？
　　這個磁場與地磁場方向不同，所以磁針轉動。

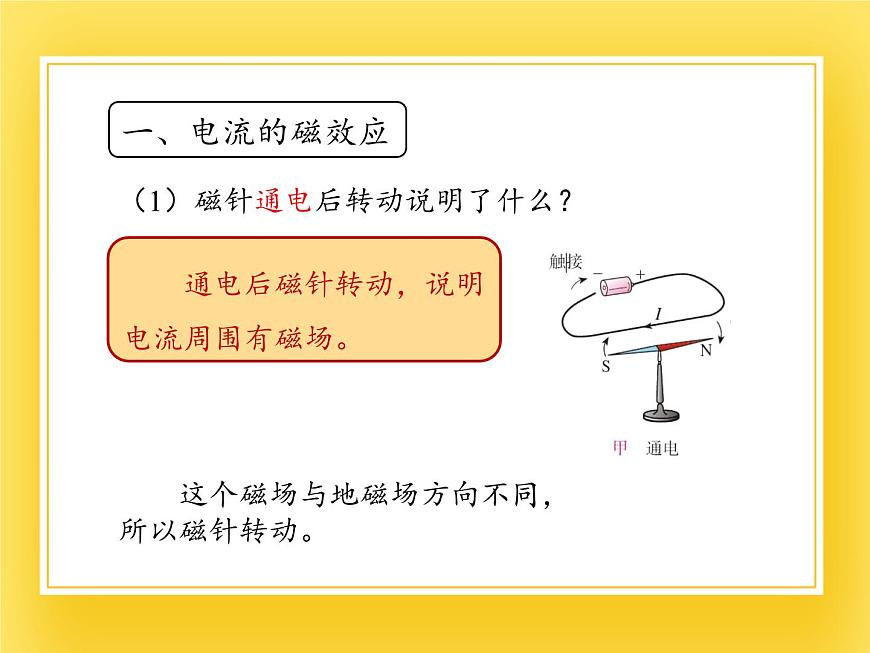

（1）磁針通電后轉動說明了什么？
通電后磁針轉動，說明電流周圍有磁場。
電流的磁場方向跟電流方向有關。
（2）磁針改變電流方向后轉動說明了什么？
1.電流的周圍存在磁場，電流的磁場方向跟電流方向有關。
2.通電導線周圍存在與電流方向有關的磁場，這種現象叫做電流的磁效應。

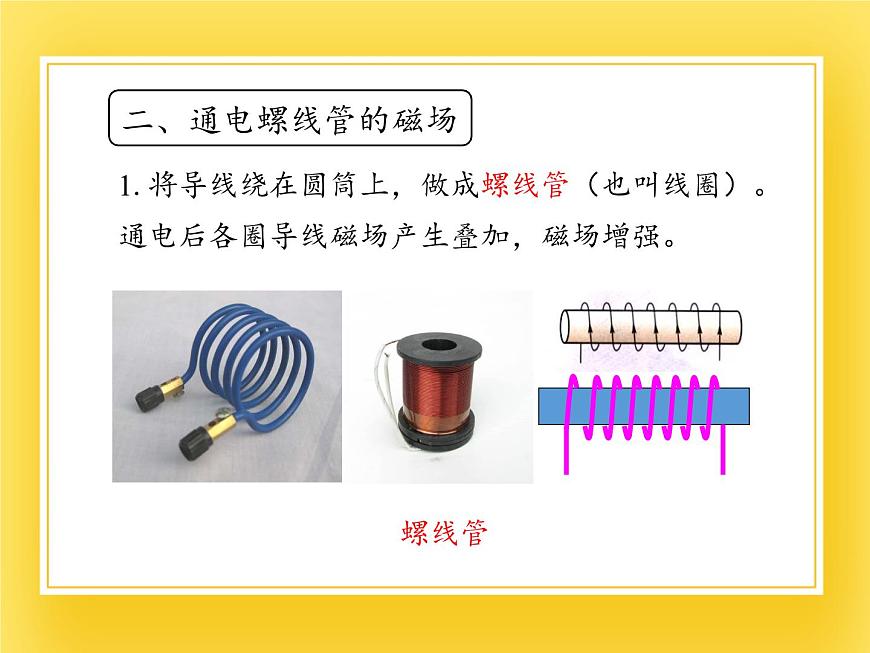

1.將導線繞在圓筒上，做成螺線管（也叫線圈）。通電后各圈導線磁場產生疊加，磁場增強。
探究通電螺線管的磁場是什么樣的
　　演示：在螺線管的兩端各放一個小磁針，在硬紙板上均勻地撒滿鐵屑。通電后觀察指針指向，輕敲紙板，觀察鐵屑的排列情況。
改變電流方向，兩側小磁針的指向反轉。
　　實驗：把小磁針放到螺線管周圍不同位置，在圖上記錄磁針N極的方向。
　　結合以上兩個實驗，對比右圖可知：通電螺線管的外部磁場與條形磁體的磁場相似。
　　仔細觀察螺線管的繞線方法，并畫出示意圖，并判斷螺線管中電流方向，標示在示意圖上。
預想可能的不同種情況，小組間交流。
通過實驗，判斷螺線管的N、S極，并標在圖中。
結論：通電螺線管外部的磁場和條形磁體的磁場一樣。通電螺線管兩端的極性與其中的電流方向有關。
　　你能用一個巧妙的方法把通電螺線管兩端的極性與其中的電流方向的關系表述出來嗎？
猴子用右手把一個大螺線管夾在腋下，說：如果電流沿著我右臂所指的方向流動，N 極就在我的前方。
螞蟻沿著電流方向繞螺線管爬行，說：N 極就在我的左邊。
　　用右手握住螺線管，讓四指指向螺線管中電流的方向，則拇指所指的那端就是螺線管的N極。
通過這節課的學習，你有什么收獲？
通電導線周圍存在與電流方向有關的磁場，這種現象叫做電流的磁效應。
通電螺線管外部的磁場和條形磁體的磁場一樣。通電螺線管兩端的極性與其中的電流方向有關。
1.判斷下面螺線管中的N極和S極：
2.判斷螺線管中的電流方向：
3.根據小磁針靜止時指針的指向，判斷出電源的正負極。
