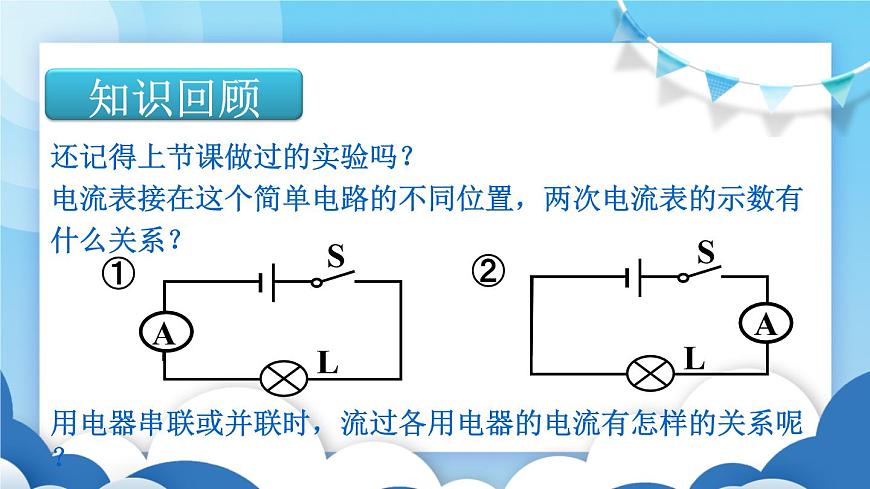

還記得上節課做過的實驗嗎？電流表接在這個簡單電路的不同位置，兩次電流表的示數有什么關系？
用電器串聯或并聯時，流過各用電器的電流有怎樣的關系呢？

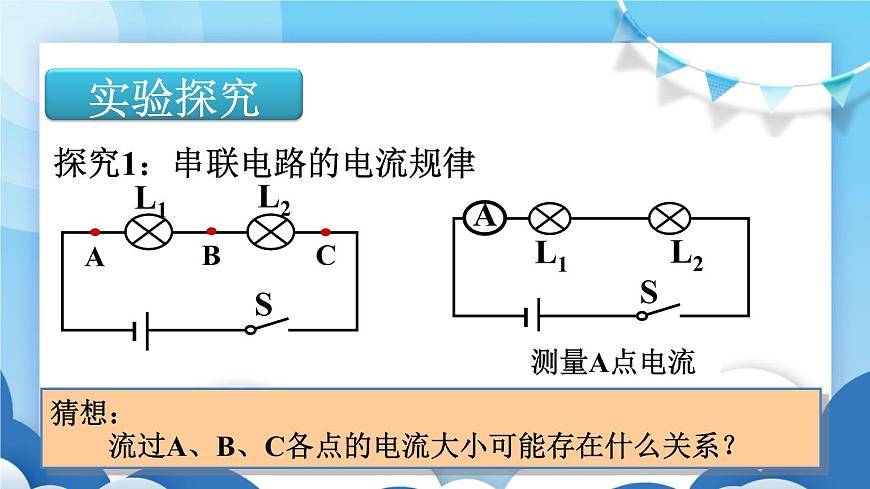

探究1：串聯電路的電流規律
猜想：　　流過A、B、C各點的電流大小可能存在什么關系？

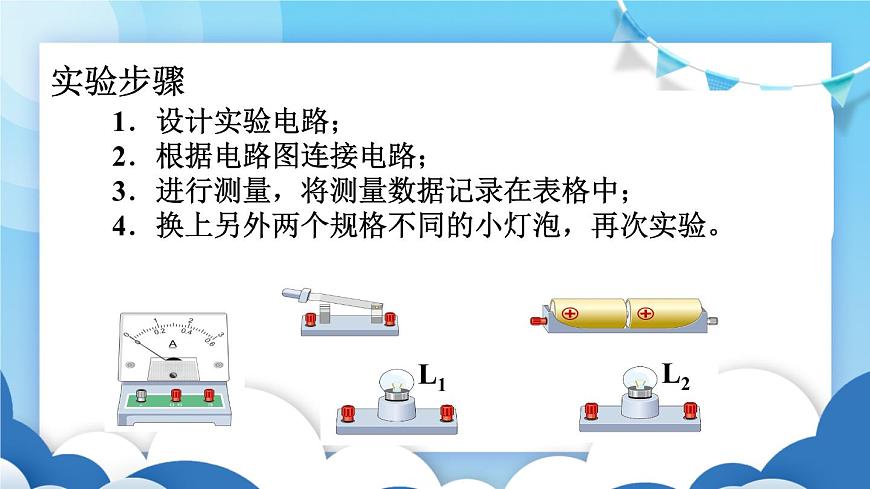

　 1．設計實驗電路；　 2．根據電路圖連接電路；　 3．進行測量，將測量數據記錄在表格中；　 4．換上另外兩個規格不同的小燈泡，再次實驗。

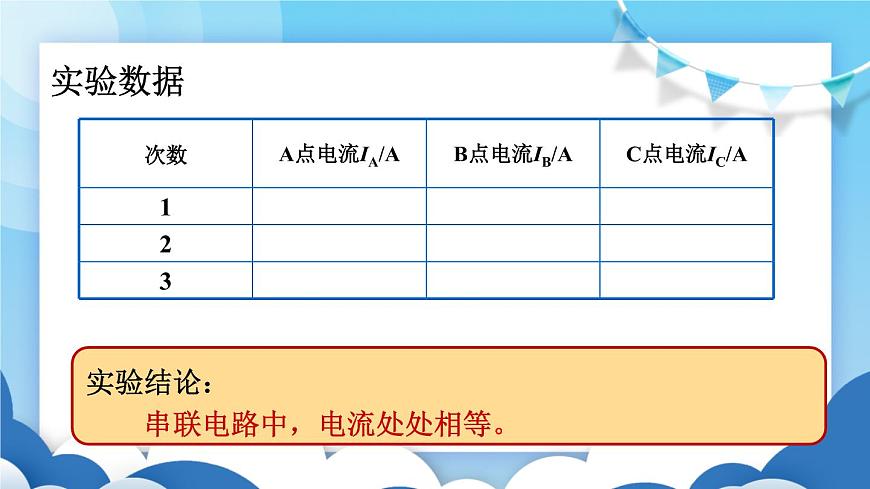

實驗結論：　　串聯電路中，電流處處相等。

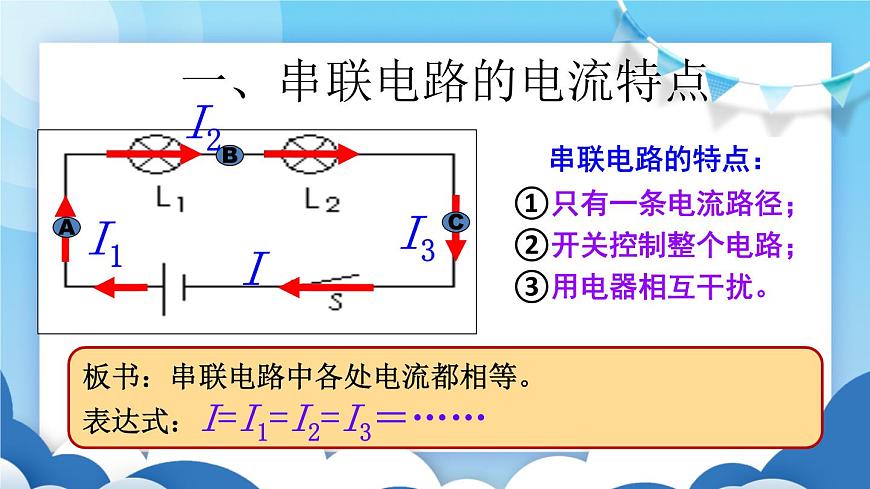

一、串聯電路的電流特點
串聯電路的特點：①只有一條電流路徑；②開關控制整個電路；③用電器相互干擾。
板書：串聯電路中各處電流都相等。表達式：I=I1=I2=I3＝……

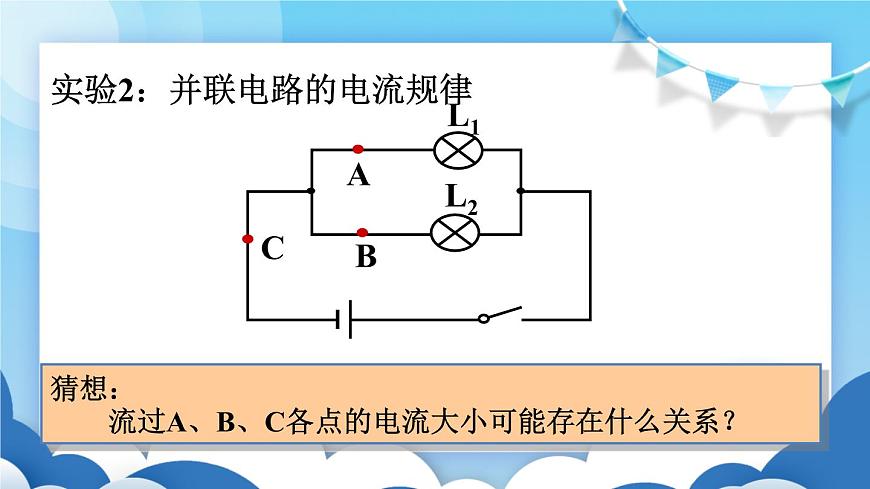

實驗2：并聯電路的電流規律
　 1．設計實驗電路；　 2．根據電路圖連接電路；　 3．進行測量，將測量數據記錄在表格中；　 4．換上另外兩個規格不同的小燈泡，再次實驗。
實驗結論：　　并聯電路中，干路電流等于各支路電流之和。
并聯電路的特點：①電流有兩條以上路徑，電流出現分與合；②各支路用電器獨立工作、互不影響；③干路開關控制整個電路，支路開關控制所在的支路。
板書：并聯電路中干路的電流等天各支路的電流之和。表達式：I=I1+I2
　　1．如圖所示，小陽用電流表探究串聯電路中的電流關系，他分別用電流表測電路中A、B、C三處的電流，得知IA＝0.2 A，則IB＝_______，IC＝_______。
　　2．如圖所示電路圖，電流表A1的示數為0.9 A，A3的示數為0.4 A，則通過L1的電流是 ______，通過L2的電流是______，通過干路的電流是______。
　　3．在圖所示的電路中，電流表A1的示數為1.2 A，電流表A2的示數為0.5 A。求：通過燈泡L1的電流I1和通過燈泡L2的電流I2。
