一、【新課導入】根據下圖中椅子的視圖,工人就能制造出符合設計要求的椅子.這其中蘊含著怎樣的數學道理呢？
這節課我們研究由三視圖想象幾何體的問題.

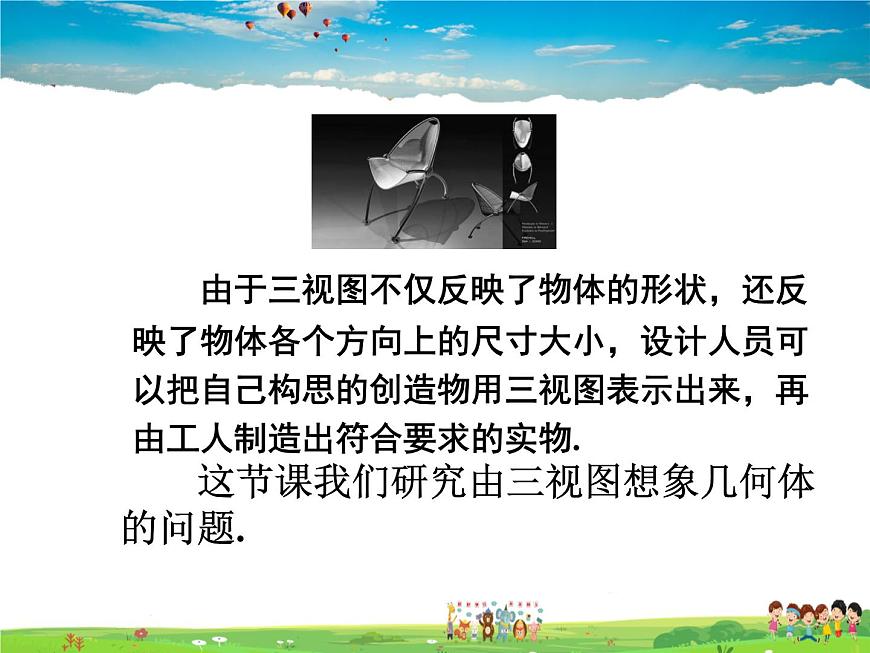

由于三視圖不僅反映了物體的形狀，還反映了物體各個方向上的尺寸大小，設計人員可以把自己構思的創造物用三視圖表示出來，再由工人制造出符合要求的實物.二、【課程的主要內容】

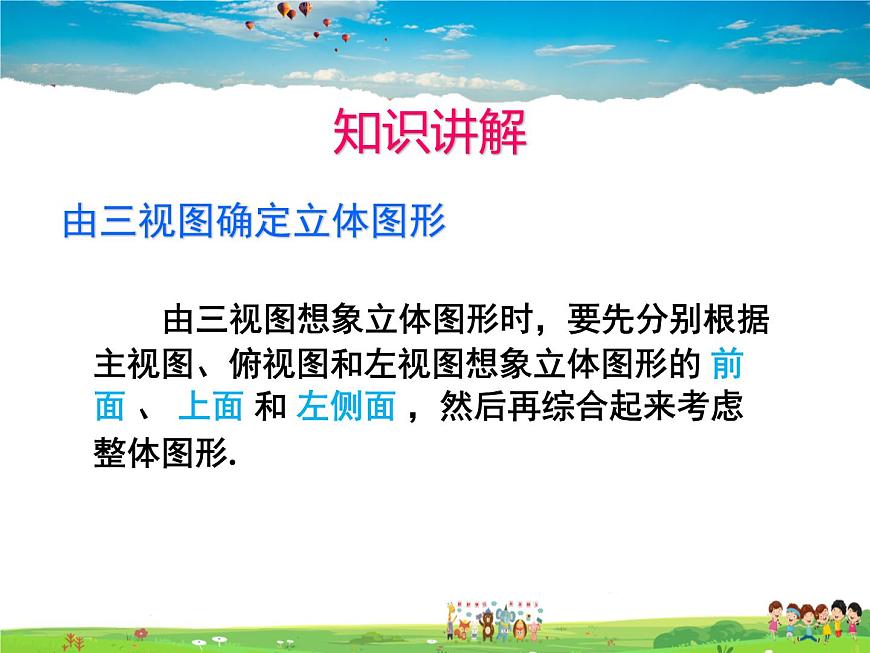

由三視圖想象立體圖形時，要先分別根據主視圖、俯視圖和左視圖想象立體圖形的 前面 、 上面 和 左側面 ，然后再綜合起來考慮整體圖形.

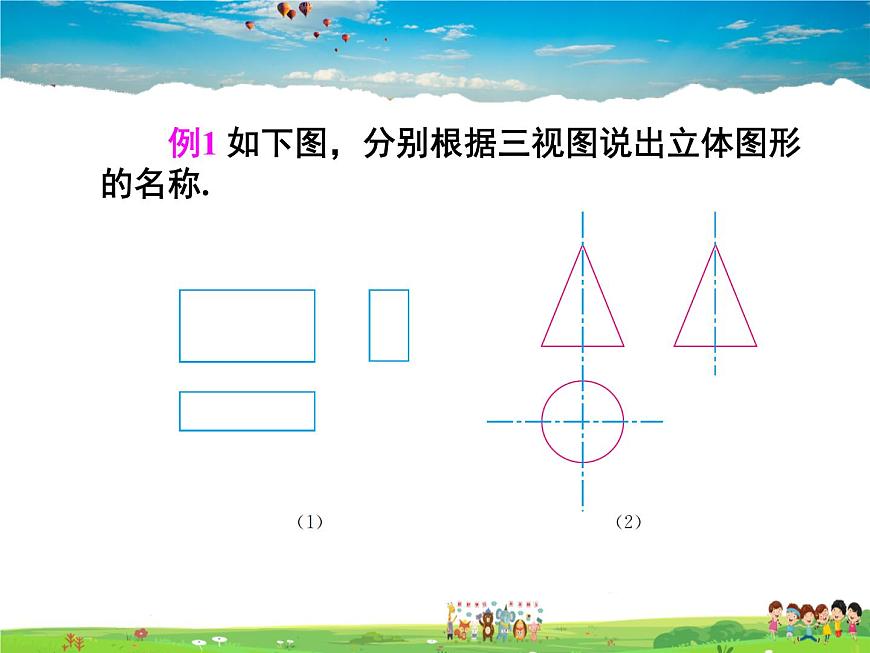

例1 如下圖，分別根據三視圖說出立體圖形的名稱.

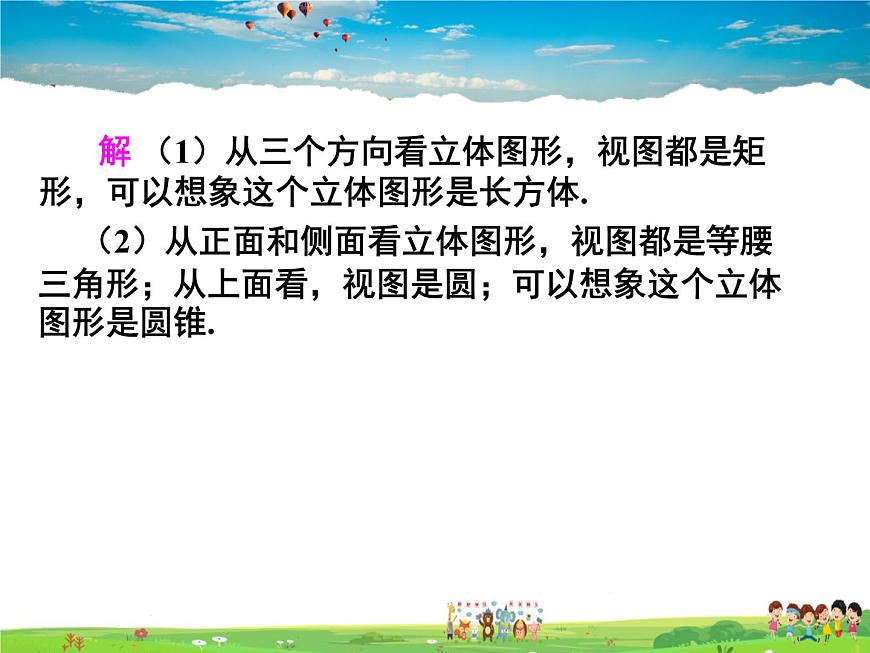

解 （1）從三個方向看立體圖形，視圖都是矩形，可以想象這個立體圖形是長方體.
（2）從正面和側面看立體圖形，視圖都是等腰三角形；從上面看，視圖是圓；可以想象這個立體圖形是圓錐.

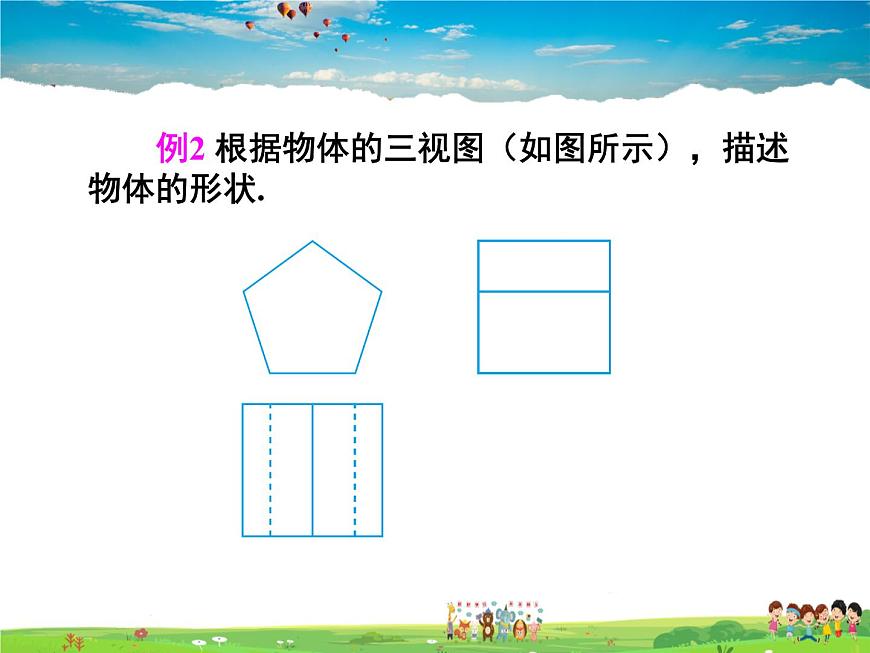

例2 根據物體的三視圖（如圖所示），描述物體的形狀.

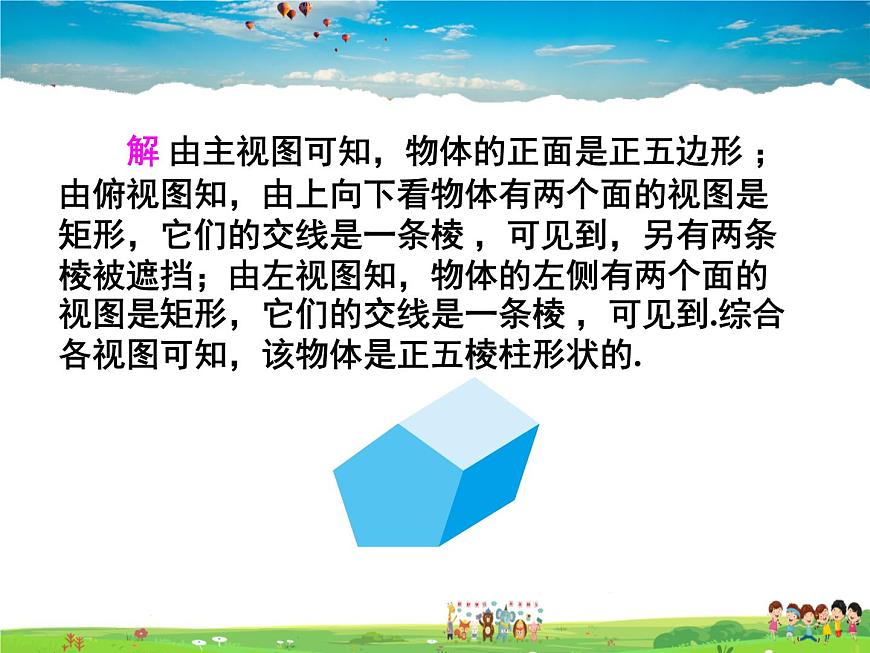

解 由主視圖可知，物體的正面是正五邊形 ；由俯視圖知，由上向下看物體有兩個面的視圖是矩形，它們的交線是一條棱 ，可見到，另有兩條棱被遮擋；由左視圖知，物體的左側有兩個面的視圖是矩形，它們的交線是一條棱 ，可見到.綜合各視圖可知，該物體是正五棱柱形狀的.
根據下列幾何體的三視圖，畫出它們的展開圖.
根據下列幾何體的三視圖，畫出它們的展開圖.
某工廠要加工一批密封罐，設計者給出了密封罐的三視圖，請按照三視圖確定制作每個密封罐所需鋼板的面積（圖中尺寸單位：mm）．
解 由三視圖可知，密封罐的形狀是正六棱柱.
由展開圖可知，制作密封罐所需鋼板的面積為
某工廠加工一批無底帳篷，設計者給出了帳篷的三視圖.請按照三視圖確定每頂帳篷的表面積（圖中尺寸單位：cm）.
解 由三視圖可知，帳篷的形狀如圖.
頂篷部分為無底圓錐，展開后的圖形是一個扇形；主體部分為空心圓柱展開后的圖形是一個長方形.三、【課堂練習】
1.一個立體圖形的三視圖是一個正方形和兩個長方形，則這個圖形是（ ） A.正方體B.長方體 C.四面體D.四棱錐
2.若一個物體的俯視圖是圓，則這個物體可能的形狀是（ ） ①球 ②圓柱 ③圓錐A.① B.② C.①② D.①②③
3.某幾何體的三視圖如圖所示，畫出該幾何體.
4.某種工件是由一個長方體鋼塊中間鉆了一個上下通透的圓孔制作而成，俯視圖如圖所示，則此工件的左視圖是（ ）
5.由5個相同的小正方體搭成的幾何體的俯視圖如圖所示，這個幾何體有幾種搭法？
解析 根據俯視圖，可知底層為 ，上層有一個為 ，第五個在最上方則 ，第五個在后層左側則 ；還有一種情況第五塊在上層和底層中間為 .
所以一共有三種搭法.
6.右圖是一個多面體的表面展開圖，那么這個多面體是（ ） A.四棱柱 B.四棱錐 C.三棱柱 D.三棱錐
7.一個幾何體的三視圖如圖所示，那么這個幾何體的側面積是（ ） A. cm2 B. cm2 C. cm2 D. cm2
8.如圖是一個包裝盒的三視圖，則這個包裝盒的體積是（ ） A. cm3 B. cm3 C. cm3 D. cm3
9.根據三視圖，畫出這個幾何體的展開圖，并求幾何體的表面積.
解 由三視圖可知，幾何體原型為上圓錐下圓柱，所以其展開圖如下所示.
10.如圖是一個幾何體的三視圖 ，根據所示數據，求該幾何體的側面積和體積．
解 由三視圖可知，幾何體原型為上圓柱下長方體，其展開圖為兩個長方形.
