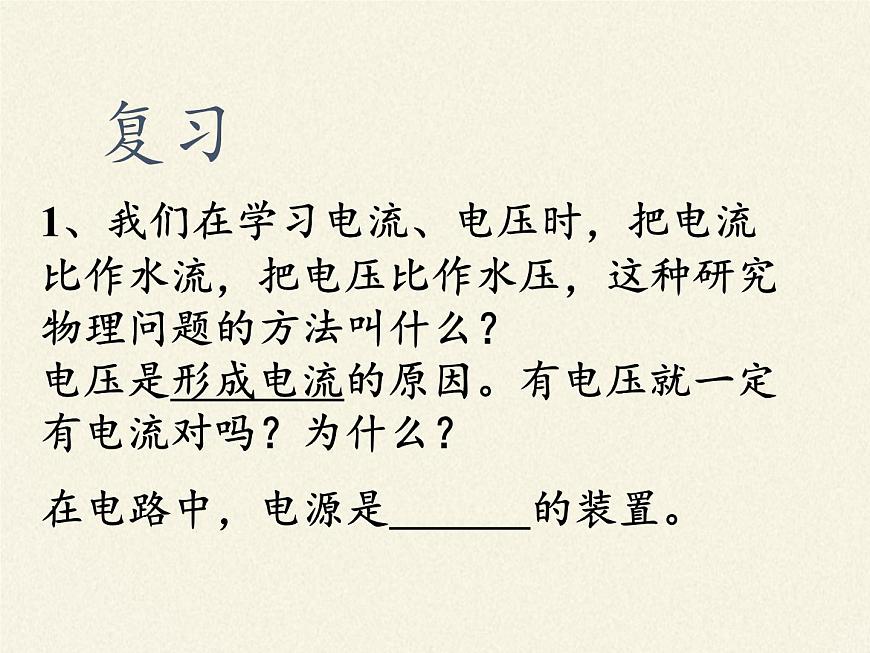

1、我們?cè)趯W(xué)習電流、電壓時，把電流比作水流，把電壓比作水壓，這種研究物理問題的方法叫什么？電壓是形成電流的原因。有電壓就一定有電流對嗎？為什么？
在電路中，電源是 的裝置。

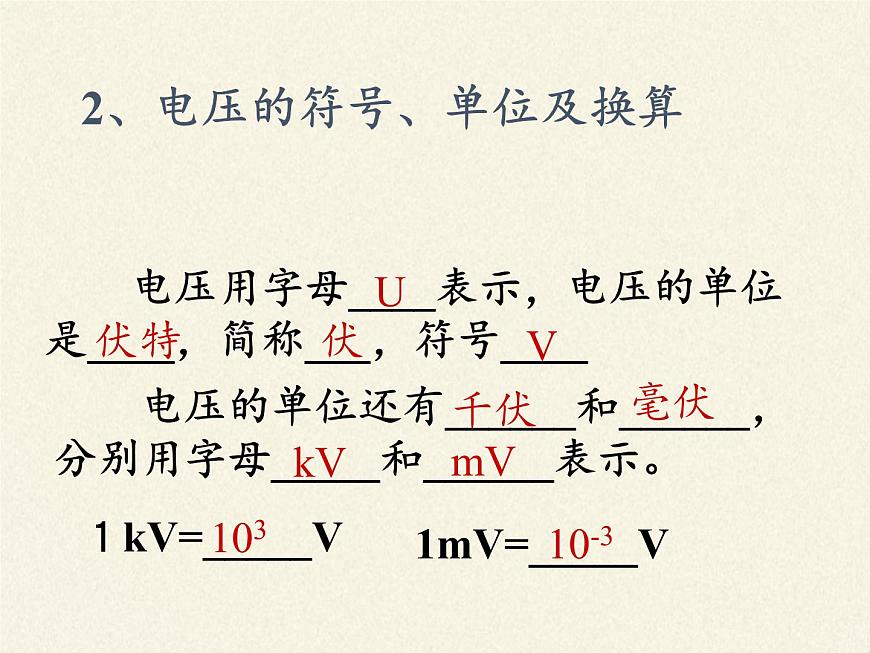

2、電壓的符號、單位及換算
　　電壓用字母____表示，電壓的單位是____，簡稱___，符號____
　　電壓的單位還有______和______，分別用字母_____和______表示。

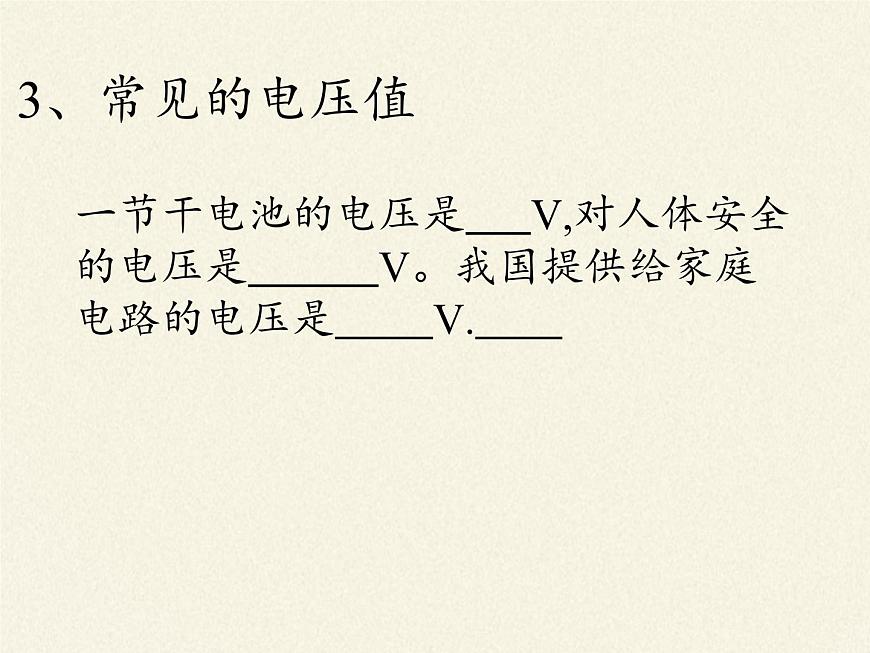

一節干電池的電壓是 V,對人體安全的電壓是 V。我國提供給家庭電路的電壓是 V.

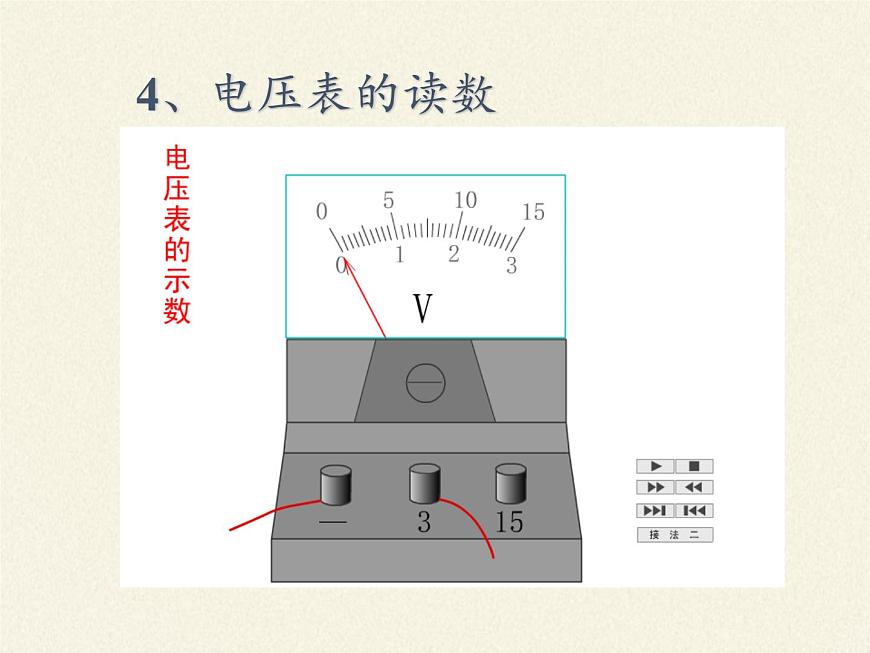

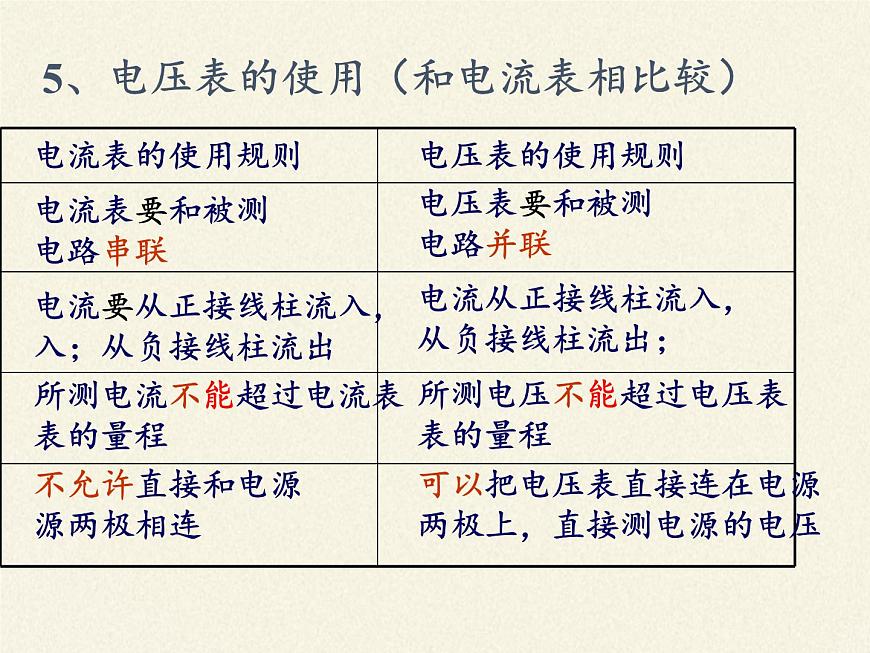

5、電壓表的使用（和電流表相比較）
電流表要和被測電路串聯
電壓表要和被測電路并聯
電流要從正接線柱流入，入；從負接線柱流出
電流從正接線柱流入，從負接線柱流出；
所測電流不能超過電流表表的量程
所測電壓不能超過電壓表表的量程
不允許直接和電源源兩極相連
可以把電壓表直接連在電源兩極上，直接測電源的電壓

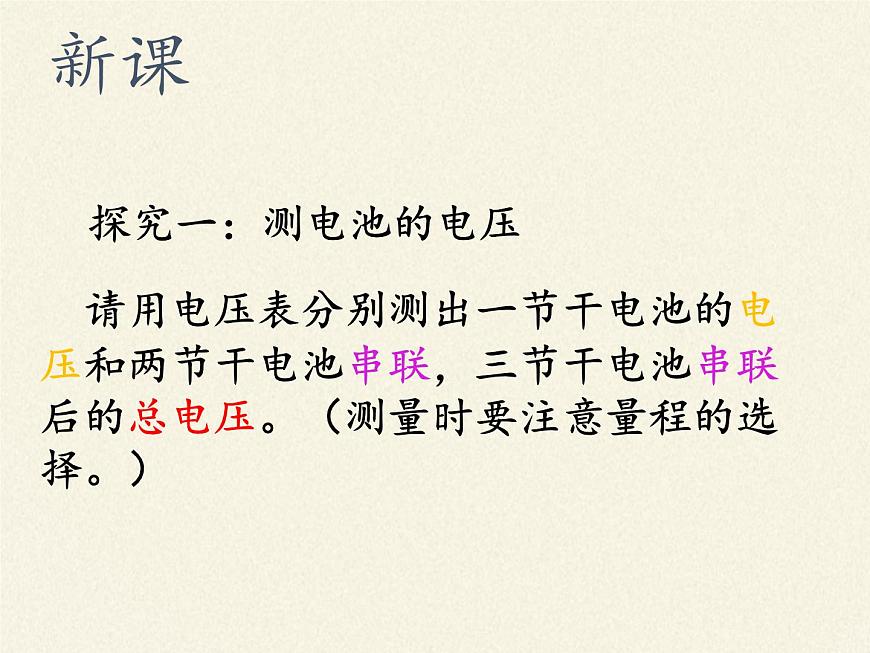

請用電壓表分別測出一節干電池的電壓和兩節干電池串聯，三節干電池串聯后的總電壓。（測量時要注意量程的選擇。）
串聯電池組的總電壓等于各節電池電壓之和。
在下圖中，兩個燈泡是串聯接入電路的。那么在電路中的L1兩端電壓UAB、L2兩端的電壓UCD與L1、L2兩端的總電壓UAD可能有什么樣的關系？
探究二：測串聯電路的電壓
制定計劃與設計實驗
分別把電壓表接入圖中L1兩端、L2兩端測出電壓，然后測出L1、L2兩端的總電壓，看看測得的電壓之間有什么關系？請同學們畫出電壓表接入電路的電路圖，并標出電壓表的“+”、“-”接線柱。
1、 連接電路時開關應斷開 2 、選擇電壓表合適的量程3 、電壓表要與所測用電器并聯4 、電壓表的正負接線柱不要接反了
實驗注意事項:
UAD=UAB+UCD
串聯電路兩端的電壓等于各部分電路兩端的電壓之和。
在下圖中，兩個燈泡是并聯接入電路的。那么在電路中的L1兩端與L2兩端的電壓有什么樣的關系？
探究三：測并聯電路的電壓
分別用電壓表測出A、B之間，C、D之間，A、D之間以及B、C之間的電壓，看看測得的電壓值之間有什么關系？請同學們畫出電壓表接入電路的電路圖，并標出電壓表的“+”、“-”接線柱。
UAB=UCD=UAD=UBC
并聯電路中，各支路兩端的電壓相等。
