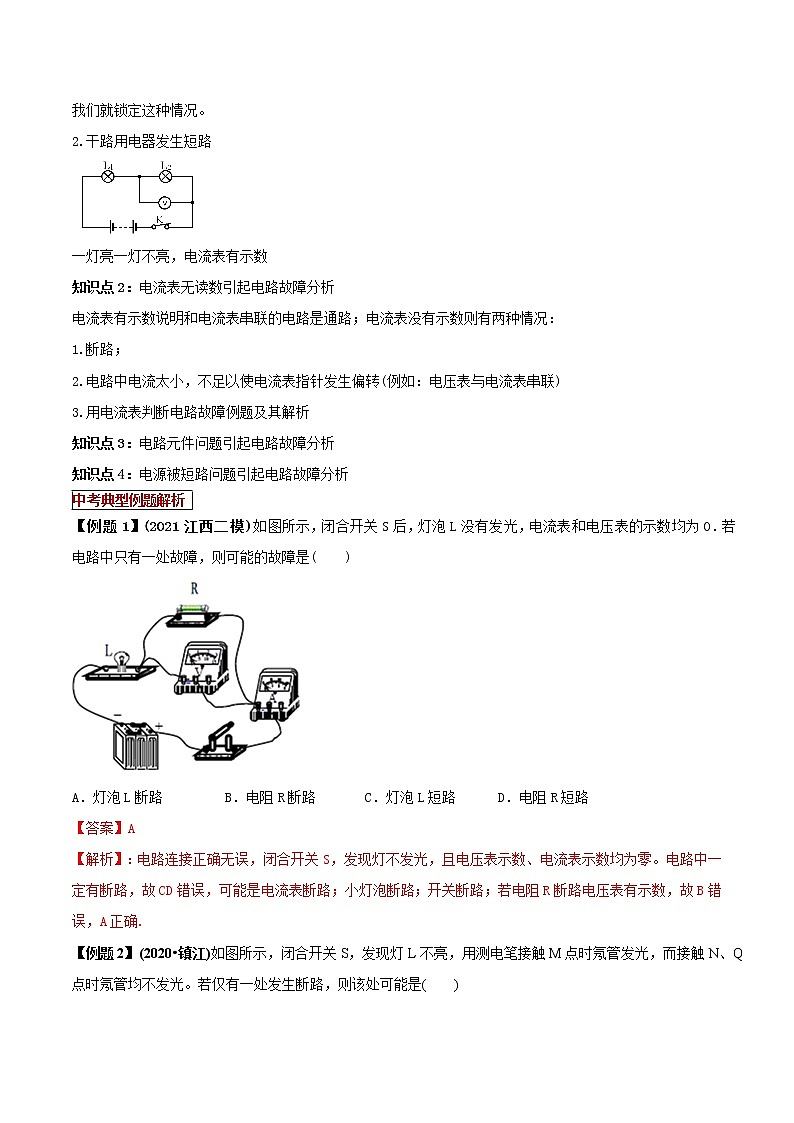

2021年中考物理三輪沖刺過關 專題14 解決電路故障易錯點問題的辦法  解決專題問題策略 知識點1：由電壓表引起的故障(一)電壓表示數為零的情況1.電壓表測量的用電器發生短路一燈亮一燈不亮，電流表有示數；2.干路用電器發生斷路兩燈都不亮，電流表無示數；3.電壓表故障或與電壓表連線發生斷路兩燈都亮，電流表有示數(二)電壓表示數等于電源電壓的情況1.電壓表測量的用電器發生斷路兩燈都不亮，電流表無示數注：此時不能把電壓表看成斷路，而把它看成是一個阻值很大的電阻同時會顯示電壓示數的用電器，由于電壓表阻值太大，根據串聯電路分壓作用，電壓表兩端幾乎分到電源的全部電壓，電路中雖有電流但是很微弱，不足以使電流表指針發生偏轉，也不足以使燈泡發光。如果題目中出現“約”、“幾乎”的字眼時，我們就鎖定這種情況。2.干路用電器發生短路一燈亮一燈不亮，電流表有示數知識點2：電流表無讀數引起電路故障分析電流表有示數說明和電流表串聯的電路是通路；電流表沒有示數則有兩種情況：1.斷路；2.電路中電流太小，不足以使電流表指針發生偏轉(例如：電壓表與電流表串聯)3.用電流表判斷電路故障例題及其解析知識點3：電路元件問題引起電路故障分析知識點4：電源被短路問題引起電路故障分析中考典型例題解析 【例題1】(2021江西二模)如圖所示，閉合開關S后，燈泡L沒有發光，電流表和電壓表的示數均為0．若電路中只有一處故障，則可能的故障是(　　)A．燈泡L斷路 B．電阻R斷路 C．燈泡L短路 D．電阻R短路【答案】A【解析】：電路連接正確無誤，閉合開關S，發現燈不發光，且電壓表示數、電流表示數均為零。電路中一定有斷路，故CD錯誤，可能是電流表斷路；小燈泡斷路；開關斷路；若電阻R斷路電壓表有示數，故B錯誤，A正確.【例題2】(2020?鎮江)如圖所示，閉合開關S，發現燈L不亮，用測電筆接觸M點時氖管發光，而接觸N、Q點時氖管均不發光。若僅有一處發生斷路，則該處可能是(　　)A．熔絲處 B．P、M 間某處 C．M、N 間某處 D．N、Q 間某處【答案】C【解析】電燈L不亮，用測電筆接觸M點時氖管發光，說明M與火線之間是接通的；接觸N、Q點時氖管均不發光，說明這兩點與火線之間是斷開的，所以故障是MN之間發生了斷路現象，故C正確。【例題3】(2021武漢二模)如圖是某同學家中的部分電路，開始時各部分工作正常，將電飯煲的插頭插入電源的三孔插座后，正在燒水的電熱壺突然不能工作、燈泡也熄滅了，拔出電飯煲的插頭，電熱壺仍不能工作，把測電筆分別插入插座的左、右孔，氖管均發光。下列說法正確的是(　　)A．和燈泡連接的開關接法正確 B．一定是B、D兩點間經電熱壺所在的電路部分出現短路 C．C、D兩點間零線斷路 D．入戶零線至C點間導線斷路【答案】D【解析】A、為了保證用電的安全，開關應該接在火線和燈泡之間，圖中開關接在零線上，則和燈泡連接的開關接法錯誤，故A錯誤；BCD、將電飯煲的插頭插入電源的三孔插座后，正在燒水的電熱壺突然不能工作、燈泡也熄滅了，這表明干路中是沒有電流的，即干路中出現了斷路現象；拔出電飯煲的插頭，電熱壺仍不能工作，把測電筆分別插入插座的左、右孔，氖管均發光，說明插座的兩個孔都是與火線相連的，所以故障是零線斷路；若C、D兩點間零線斷路，則燈泡會發光，所以是入戶零線至C點間的導線斷路，故BC錯誤，D正確。 臨門一腳預測練 一、選擇題1.(2020山東泰安)如圖所示，閉合開關，兩燈均不亮。已知電路連接正確，是其中一個小燈泡出現了故障。將電壓表并聯在燈泡L1兩端時，電壓表有示數。則電路故障是(　　)A. 燈L1短路 B. 燈L2短路 C. 燈L1斷路 D. 燈L2斷路【答案】C【解析】AB．燈L1短路或燈L2短路，另一個燈泡發光，題目中兩燈均不亮，故AB不符合題意；C．燈L1斷路，兩燈均不亮，將電壓表并聯在燈泡L1兩端時，相當于電壓表和燈泡L2串聯，電壓表有示數，故C符合題意；D．燈L2斷路，兩燈均不亮，將電壓表并聯在燈泡L1兩端時，電壓表斷路，電壓表沒有示數，故D不符合題意。2.(2021陜西二模)如圖所示是小剛同學測定小燈泡電功率的電路圖，當閉合開關時，發現燈L不亮，電流表有明顯示數，電壓表示數為零，若故障只出現在燈L和變阻器R中的一處，則下列判斷正確的是(　　)A．燈L斷路       B．燈L短路   C．變阻器R斷路   D．變阻器R短路【答案】B    【解析】小燈泡不發光說明燈泡短路或燈泡斷路或滑動變阻器斷路，電流表有示數，安說明電路不可能是斷路，是短路，滑動變阻器短路時，燈泡會發光，故電路中存在的故障可能是小燈泡短路，電壓表測量的是一段導線兩端的電壓，電壓為0，B正確,選B。 3.(2021四川廣元二模)某同學家的電燈均正常工作，當他把“220V  16W”的臺燈插入插座后，閉合臺燈開關，室內電燈全部熄滅. 發生這一現象的原因可能是(   )A. 插座處短路          B. 臺燈燈頭處短路       C. 插座處斷路          D. 臺燈燈頭處斷路【答案】B【解析】本題考查家庭電路故障問題。如果是斷路，則只會影響到臺燈，不會影響到其他燈，故C、D錯誤；如果是插座處短路，則不用等到閉合開關就會導致保險絲燒斷室內點燈全部熄滅，所以A錯誤；燈頭處短路符合題中所述情景，閉合開關之后，保險絲被燒斷，室內點燈全部熄滅，故選B。4.(2021湖北孝感二模)如圖所示的電路，閉合開關S，燈泡L1，L2均不發光，且電流表?和電壓表?指針均指在零刻度．現將燈泡L1和L2位置對調，其余元件位置不變，重新閉合開關S時，發現兩只燈泡仍不發光，電流表?指針仍然不動，但電壓表?的指針發生了明顯偏轉，依據上述信息可以判斷(　　)A．燈泡L1的燈絲斷了  B．燈泡L2的燈絲斷了C．電源接線處松脫     D．電流表損壞了【答案】B．【解析】分析電路圖可知，兩只燈泡串聯，閉合開關，兩只燈泡都不亮，電流表無示數，說明電路中有斷路；電壓表無示數，說明電壓表兩端到電源的正負極之間有斷路；將電燈L1、L2的位置對調，閉合開關，電流表無示數，說明電路中有斷路；電壓表有示數，說明電壓表兩接線柱到電源的正負極之間是通路．閉合開關，兩只燈泡都不亮，電流表無示數，說明電路中有斷路；電壓表無示數，說明電壓表兩接線柱到電源的正負極之間有斷路，則可能是燈泡L2的燈絲斷了或電流表損壞了；將燈泡L1、L2的位置對調，閉合開關，電流表無示數，說明電路中有斷路；電壓表有示數，說明電壓表兩接線柱到電源的正負極之間是通路，則與電壓表并聯的支路發生斷路，即燈泡L2的燈絲斷了，故ACD錯誤，B正確．5.(2021江蘇徐州二模)在如圖所示的電路中，電源電壓不變。閉合電鍵K后，燈L1、L2都發光。一段時間后，其中一燈突然熄滅，而電流表、電壓表的示數都不變，則產生這一現象的原因可能是(   )A．燈L1短路      B．燈L2短路      C．燈L1斷路     D．燈L2斷路【答案】C【解析】可以采用排除法。小燈L2短路，會導致電壓表示數變小、電流表示數變大；小燈L2斷路，會導致電流表示數變0；小燈L1短路，會導致兩燈都不亮；一燈熄滅而電表示數都不變，只有小燈L1發生斷路時才有此可能。6．(2020?湖州)小明家里的一盞電燈不能發光了，換上新的電燈，還是不能發光。于是小明拿來測電筆，閉合開關后，分別在如圖a、b、c、d四個位置進行測量，測電筆均能發光。則電路故障是(　　)A．a點與火線之間斷路 B．a點與b點之間斷路 C．c點與d點之間斷路 D．d點與零線之間斷路【答案】D【解析】小明家里的一盞電燈不能發光了，換上新的電燈，還是不能發光，這表明電路出現了斷路故障；a、b、c、d四個位置都能使測電筆發光，說明這四點與火線是接通的，所以故障是零線斷路，即d點與零線之間斷路，故D正確。7．(2021?海安市一模)如圖為居民家中某房間的電路，閉合開關S1、S2，電燈L與電熱壺均正常工作，在三孔插座上接入電飯煲后，電熱壺突然停止工作，燈L仍正常發光，拔出電飯煲的插頭，用測電筆分別測試三孔插座的左右兩孔，氖管均不發光，此時電路故障可能是(　　)A．AB間斷路 B．CD間斷路 C．插座短路 D．電熱壺斷路【答案】A【解析】在三孔插座上接入電飯煲后，電熱壺突然停止工作，燈L仍正常發光，這表明電路出現了斷路現象；燈L仍正常發光，說明A、C左邊的火線、零線均正常；而把測電筆分別插入三孔插座的左右兩孔，氖管均不發光，說明火線出現了斷路現象，因此是AB間發生了斷路。8．(2021?濟南二模)如圖所示家庭電路中的某一部分，電工師傅按下面的順序進行檢測：①閉合S1，燈L1亮；②斷開S1，閉合S2，燈L2不亮；③再用測電筆測a、b、c、d四個接線點，發現只有在c點氖管不發光。若電路中只有一處故障，則是(　　)A．c、d兩點間開路 B．燈L2所在支路開路 C．燈L2短路 D．c點左側的零線開路【答案】A【解析】(1)閉合S1，燈L1亮，說明電路中有電流，電路為通路，則從保險絲→a→S1→L1→c以及c點左側的零線都沒有斷路；(2)斷開S1，閉合S2，燈L2不亮，燈L2不亮的原因有兩個：一個是斷路、一個是短路，若燈L2短路時，電路的電流會很大，將保險絲燒斷，則試電筆接觸a、b兩個接線點時，氖管都不會發光，不符合題意；若燈L2所在支路開路，則試電筆接觸d點時氖管不發光，不符合題意；若c、d兩點間開路，燈泡L2與零線不能構成閉合電路，沒有電流通過L2，燈泡L2不會發光，但d點會通過燈泡L2與火線間接相連，則試電筆接觸d點時氖管會發光，符合題意；綜上所述，A正確，BCD錯誤。9．(2021哈爾濱三模)如果家庭電路中發生短路，會造成(　　)A．燈泡燒壞 B．跳閘或保險絲熔斷 C．燈泡亮度變暗一些 D．用電器仍然正常工作【答案】B【解析】ACD、家庭電路中各用電器是并聯的；如果家庭電路中發生短路，則所有用電器都被短路，沒有電流流過用電器，所以用電器都不能工作，燈泡也不會燒壞，故ACD錯誤；B、保險絲在電路中的作用是當電路中有過大電流通過時，保險絲上產生的熱量過多而自動熔斷，切斷電路，從而起到保護電路的作用，故B正確。二、填空題10．(2021上海二模)在如圖所示的電路中，電源電壓保持不變，閉合電鍵S，發現只有兩個電表的指針發生偏轉，已知電阻R1、滑動變阻器R2中僅有一個出現了故障．①電路中的故障可能是 _______；②接著，移動變阻器R2的滑片P，只觀察到一個電表的示數發生了改變，則故障一定是 _______．【答案】①R1開路或R1短路；②R1短路．【解析】已知電阻R1、滑動變阻器R2中僅有一個出現了故障，分別列舉可能出現的4種情況：電阻R1開路；電阻R1斷路；滑動變阻器開路；滑動變阻器短路，所發生的現象與題目對比，符合的即為可能出現的故障．①若電阻R1開路，兩個電壓表的正負接線柱通過變阻器、導線接在電源正負極上，電壓表有示數；電壓表的電阻無限大，使得電路中的電流為0，電流表無示數，兩個表有示數；若電阻R1短路，電壓表V1無示數；電壓表V通過導線接在電源上，電流表測量通過變阻器的電流，二者都有示數，兩個表有示數；若滑動變阻器開路，電壓表V1無示數，電流表無示數；電壓表V的正負接線柱通過導線接在電源正負極上，電壓表有示數，只有一個表有示數；若滑動變阻器短路，兩個電壓表測量的都電源的電壓，都有示數；電流表測量的是通過電阻R1的電流，也有示數，三個表都有示數；綜上，電路中的故障可能是電阻R1開路或若電阻R1短路；②若電阻R1開路，電壓表與變阻器串聯，電壓表V1示數始終接近電源電壓，電流表無示數，電壓表V為電源電壓不變；若R1短路，電壓表V1示數為0，電壓表V示數為電源電壓，而電壓表測通過變阻器的電流，當移動R2滑片P時，由歐姆定律，電流表示數發生變化．所以，移動變阻器R2的滑片P，只觀察到一個電表的示數發生了改變，則故障一定是R1短路．11.(2020山東聊城)小明用如圖所示的電路“探究電流與電壓的關系”，所用電源電壓為4.5V，閉合開關S時，發現電壓表無示數，但電流表有示數，電路故障可能是電阻R1_____(選填“斷路”或“短接”)。排除故障后，他移動滑動變阻器的滑片，發現當電壓表示數是1.2V時，電流表示數是0.30A；繼續移動滑片，使電壓表示數從1.2V增加到2.4V，那么該過程中滑動變阻器R2連入電路的阻值減小了_____Ω。【答案】(1) 短接  (2) 7.5【解析】(1)如圖所示電路串聯，電壓表測定值電阻R1兩端電壓，電流表測電路電流，閉合開關S時，發現電流表有示數，說明電路中有電流通過，故障不可能為斷路；電壓表無示數，說明電壓表測量部分短路，即電阻R1被短接。(2)當電壓表示數是1.2V時，電流表示數是0.30A時，由可得定值電阻R1阻值根據串聯分壓可得此時滑動變阻器R2兩端電壓則由可得此時滑動變阻器接入阻值繼續移動滑片，使電壓表示數從1.2V增加到2.4V，則定值電阻R1兩端電壓為2.4V，此時電路電流為根據串聯分壓可得此時滑動變阻器R2兩端電壓則由可得此時滑動變阻器接入阻值則該過程中滑動變阻器R2連入電路的阻值減小了
