2020_2021學年九年級物理全冊第16章電壓和電阻單元重點題型精選含解析新版新人教版

這是一份2020_2021學年九年級物理全冊第16章電壓和電阻單元重點題型精選含解析新版新人教版，共19頁。試卷主要包含了下列有關電阻的說法正確的是等內容，歡迎下載使用。

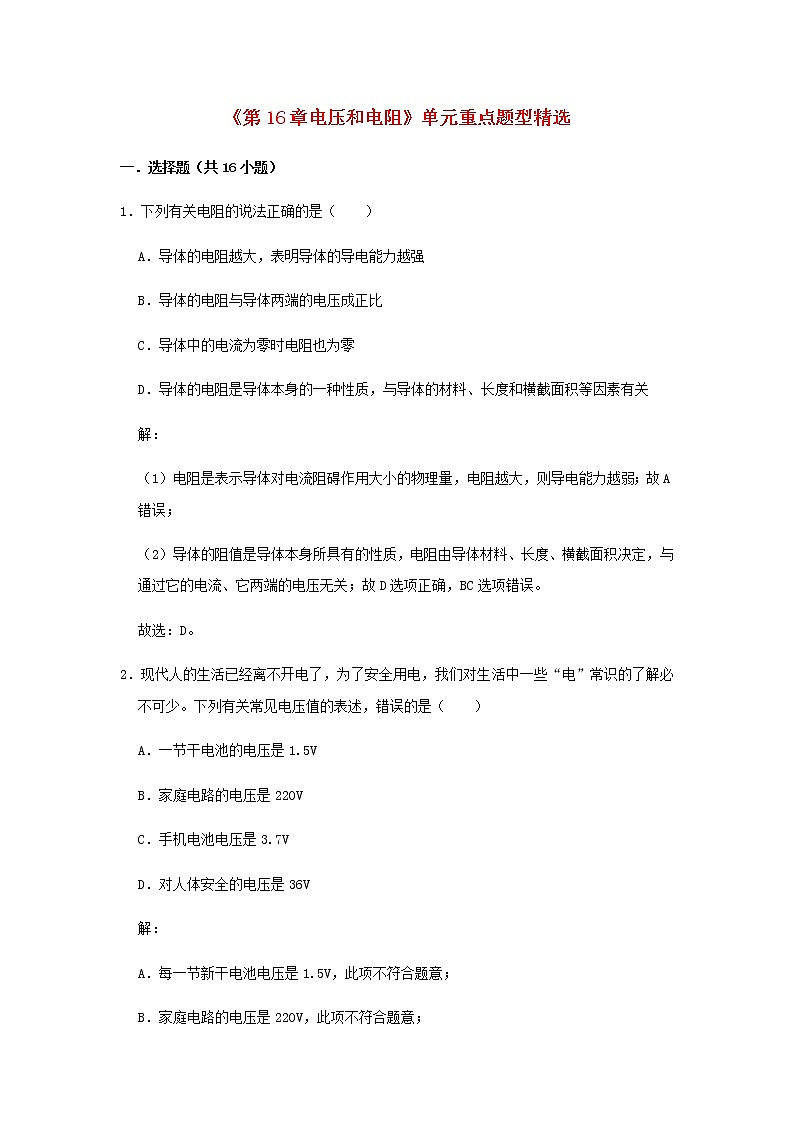

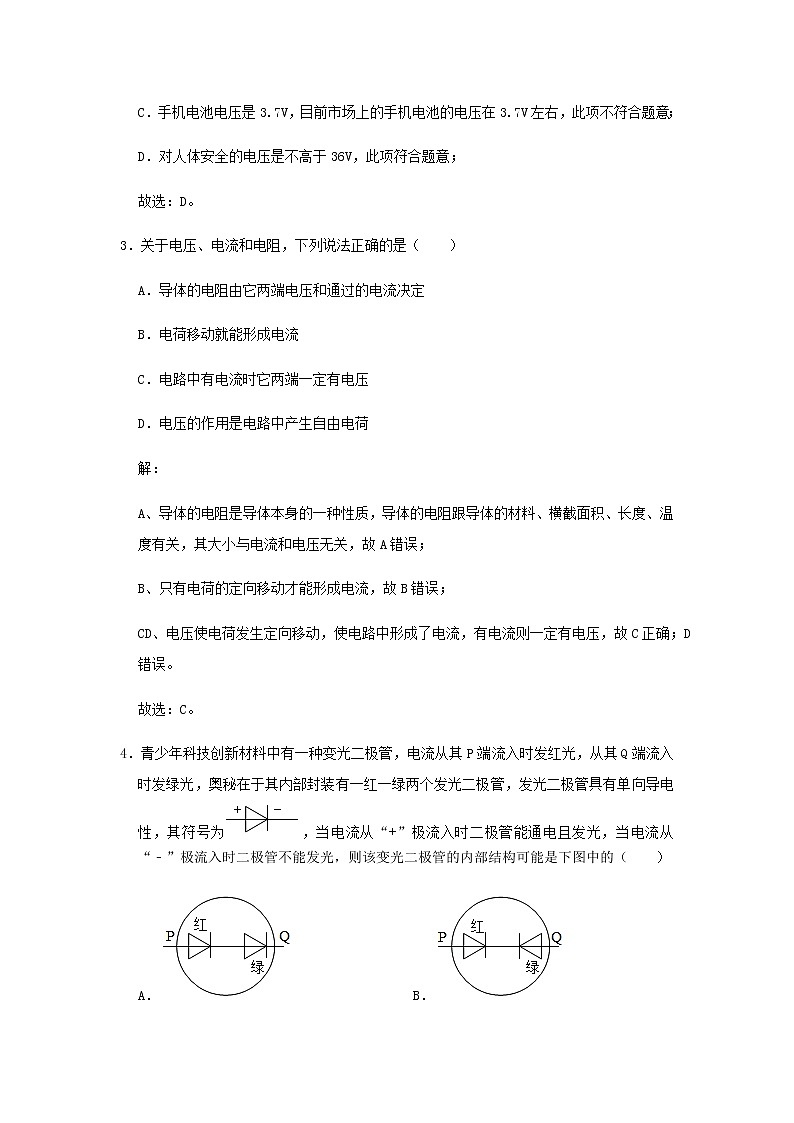

《第16章電壓和電阻》單元重點題型精選一．選擇題（共16小題）1．下列有關電阻的說法正確的是（　?。?/span>A．導體的電阻越大，表明導體的導電能力越強 B．導體的電阻與導體兩端的電壓成正比 C．導體中的電流為零時電阻也為零 D．導體的電阻是導體本身的一種性質，與導體的材料、長度和橫截面積等因素有關解：（1）電阻是表示導體對電流阻礙作用大小的物理量，電阻越大，則導電能力越弱；故A錯誤；（2）導體的阻值是導體本身所具有的性質，電阻由導體材料、長度、橫截面積決定，與通過它的電流、它兩端的電壓無關；故D選項正確，BC選項錯誤。故選：D。2．現代人的生活已經離不開電了，為了安全用電，我們對生活中一些“電”常識的了解必不可少。下列有關常見電壓值的表述，錯誤的是（　　）A．一節干電池的電壓是1.5V B．家庭電路的電壓是220V C．手機電池電壓是3.7V D．對人體安全的電壓是36V解：A．每一節新干電池電壓是1.5V，此項不符合題意；B．家庭電路的電壓是220V，此項不符合題意；C．手機電池電壓是3.7V，目前市場上的手機電池的電壓在3.7V左右，此項不符合題意；D．對人體安全的電壓是不高于36V，此項符合題意；故選：D。3．關于電壓、電流和電阻，下列說法正確的是（　?。?/span>A．導體的電阻由它兩端電壓和通過的電流決定 B．電荷移動就能形成電流 C．電路中有電流時它兩端一定有電壓 D．電壓的作用是電路中產生自由電荷解：A、導體的電阻是導體本身的一種性質，導體的電阻跟導體的材料、橫截面積、長度、溫度有關，其大小與電流和電壓無關，故A錯誤；B、只有電荷的定向移動才能形成電流，故B錯誤；CD、電壓使電荷發生定向移動，使電路中形成了電流，有電流則一定有電壓，故C正確；D錯誤。故選：C。4．青少年科技創新材料中有一種變光二極管，電流從其P端流入時發紅光，從其Q端流入時發綠光，奧秘在于其內部封裝有一紅一綠兩個發光二極管，發光二極管具有單向?qū)щ娦?，其符?hào)為，當電流從“+”極流入時二極管能通電且發光，當電流從“﹣”極流入時二極管不能發光，則該變光二極管的內部結構可能是下圖中的（　?。?/span>A． B． C． D．解：因?yàn)槎O管具有單向?qū)щ娦?，?dāng)電流從二極管的正接線柱流入，負接線柱流出時，二極管將電路接通；當電流從二極管的負接線柱流入時，二極管在電路中處于斷開狀態；根據題意可知，電流從其P端流入時發紅光，從其Q端流入時發綠光，所以兩二極管并聯，且紅發光二極管的正接線柱在P端，負接線柱在Q端，綠發光二極管的正接線柱在Q端，負接線柱在P端，所以C圖正確。故選：C。5．如圖所示，能正確地測出小燈泡L1兩端電壓的電路是（　　）A． B． C． D．解：A、由圖示電路圖可知，電壓表正負接線柱接反了，不能測出小燈泡L1兩端電壓，故A錯誤；B、由圖示電路圖可知，電壓表測量的是兩燈泡串聯總電壓，測量的是電源電壓，不能測出小燈泡L1兩端電壓，故B錯誤；C、由圖示電路圖可知，電壓表與小燈泡L2并聯，測量的是小燈泡L2兩端電壓，不能測出小燈泡L1兩端電壓，故C錯誤；D、由圖示電路圖可知，電壓表并聯在小燈泡L1兩端，測小燈泡L1兩端電壓，故D正確；故選：D。6．要使一根鎳鉻合金線接入電路的電阻變大，可采用的方法是（　　）A．增大導線兩端的電壓 B．減小導線中的電流 C．將導線拉長后接入電路 D．將導線對折后接入電路解：AB、導體的電阻是導體阻礙電流的性質，與導體兩端的電壓和通過的電流無關；故AB錯誤；C、將這根導線拉長，長度變長、橫截面積變小，電阻變大，可以使連入電路的導線電阻變大，故C正確；D、將導線對折后接入電路，長度變小、橫截面積變大，導體的電阻變小，故D錯誤。故選：C。7．電視節目中我們看到“特斯拉線圈”表演，表演者通過有關設備造出人工閃電，放出美妙的電火花。以下說法錯誤的是（　?。?/span>A．表演者與“特斯拉線圈”構成了閉合回路 B．表演者是在安全電壓狀態下演出的 C．表演者的防護服里有金屬絲，電流只是經過金屬絲 D．表演時發生了電能向光能、熱能的轉化解：A、表演者與“特斯拉線圈”構成了閉合回路，才有電流產生；故A不符題意；B、特斯拉線圈的原理是使用變壓器使普通電壓升壓，然后經由兩級線圈，從放電終端放電的設備。故表演者不是在安全電壓狀態下演出的；故B符合題意；C、不能讓此電流通過人體，對人體造成傷害；故表演者的防護服里有金屬絲，電流只是經過金屬絲；故C不符題意；D、表演時，消耗了電能，獲得了光能和熱能；即發生了電能向光能、熱能的轉化；故D不符題意；故選：B。8．如圖甲所示的電路中，當閉合開關后，兩個電壓表指針偏轉均如圖乙所示，則電燈L1和L2兩端的電壓分別為（　?。?/span>A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V解：（1）由電路圖可知：電燈L1、L2串聯，電壓表V1測電源電壓，電壓表V2測L1兩端的電壓。（2）因?yàn)榇?lián)電路兩端電壓等于各部分電壓之和，所以電壓表V1的示數應大于V2的示數；則電壓表V1的量程是0～15V，分度值為0.5V，示數UV1＝6V；電壓表V2的量程是0～3V，分度值為0.1V，示數UV2＝1.2V。（3）電壓表V2測L1兩端的電壓，所以L1兩端的電壓U1＝UV2＝1.2V；由于L1、L2串聯，電壓表V1測電源電壓，由串聯電路的特點可知：L2兩端的電壓U2＝UV1﹣UV2＝6V﹣1.2V＝4.8V。故選：D。9．如圖所示的電路圖，開關S接到a時，電壓表示數為9V，開關S接到b時，電壓表示數為4V，下列說法不正確的是（　　）A．電源電壓為9V B．燈L1兩端的電壓為4V C．燈L2兩端的電壓為4V D．燈L1和燈L2的總電壓為9V解：當開關S接到a時，兩燈泡串聯，電壓表測電源的電壓，即電源的電壓U＝9V，故AD正確；當開關接到b時，兩電阻仍然串聯，電壓表測L2兩端的電壓，即燈L2兩端的電壓U2＝4V，故C正確；∵串聯電路的總電壓等于各分電阻兩端的電壓之和，∴燈L1兩端的電壓U1＝U﹣U2＝9V﹣4V＝5V，故B錯誤。故選：B。10．小強同學在探究串聯電路電壓規律的實驗中，按右圖連接好了電路，閉合開關S后，觀察發現燈泡L1亮、L2不亮。調節變阻器滑片，燈泡L1的亮度發生變化，但燈泡L2始終不亮。出現這一現象的原因可能是（　?。?/span>A．燈泡L2燈絲斷了 B．滑動變阻器短路了 C．燈泡L2短路了 D．滑動變阻器接觸不良解：A、若燈泡L2燈絲斷了，則L1也不能發光，所以A錯誤；B、若滑動變阻器短路了，則滑動變阻器不會引起L1亮度的變化，所以B錯誤；C、若燈L2短路了，則L2不亮，L1照常發光，所以C正確；D、若滑動變阻器接觸不良，則整個電路斷路，兩燈都不亮，所以D錯誤。故選：C。11．將兩只滑動變阻器按圖所示的方法連接，如果把a(bǔ)、b兩根導線接入電路里，要使這兩只變阻器接入電路中的總電阻最大，應把滑片P1、P2放在（　?。?/span>A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端 C．P1放在最右端，P2放在最左端 D．P1放在最左端，P2放在最右端解：根據題意要求，圖中的兩個滑動變阻器是串聯接入電路的，要使接入電路的總電阻最大，必須讓每個變阻器的電阻絲都全部接入電路。對于左邊的變阻器來說，電阻絲的右端接入電路，所以應該把滑片P1移到最左端；對于右邊的變阻器來說，電阻絲的左端接入電路，所以應該把滑片P2移到最右端。故選：D。12．電熱毯內的電阻絲斷了，如果將電阻絲的兩個斷頭接上后繼續使用，電熱毯的接頭處很容易被燒焦，這樣做很不安全，接頭處的電阻常稱為“接觸電阻”。下列關于“接觸電阻”的判斷正確的是（　?。?/span>A．接觸電阻較大，它與電阻絲的其他部分串聯 B．接觸電阻較大，它與電阻絲的其他部分并聯 C．接觸電阻較小，它與電阻絲的其他部分串聯 D．接觸電阻較小，它與電阻絲的其他部分并聯解：電熱毯內的電阻絲斷了，將電阻絲的兩個斷頭接上后，接頭處是兩根導線相連，由于接觸的部位很少，很細，電阻就較大，它與電阻絲的其他部分串聯。根據焦耳定律公式Q＝I2Rt知，在電流、通電時間相同的情況下，電阻越大，產生的熱量越多，溫度越高，因此接頭處燒焦就是因?yàn)殡娮柽^大造成的。故選：A。13．如圖所示，在保證安全的情況下，肯定能用滑動變阻器調節小燈泡由亮到滅的是（　?。?/span>A． B． C． D．解：A、圖A中滑動變阻器與燈泡并聯，當滑片P滑到左端時，會引起燈泡短路，實現燈泡由亮到滅，但不安全，故A錯誤；B、圖中滑動變阻器與燈泡串聯，當滑片P左右滑動時，只能改變燈泡亮度，不能使燈泡熄滅，故B錯誤。C、圖C中滑動變阻器與燈泡并聯，當滑片P滑到右端時，會引起電源短路，故C錯誤。D、圖D中滑動變阻器與燈泡并聯，當滑片P滑到右端時，會引起燈泡短路，實現燈泡由亮到滅，故D正確。故選：D。14．2013年5月，德州市教育局利用如圖所示的“坐位體前屈測試儀”對初中畢業生進行了身體柔韌性測試。測試者向前推動滑塊，滑塊被推動的距離越大，儀器的示數就越大。吳月同學設計了如圖所示的四種電路，其中滑動變阻器的滑片向右滑動時，電表示數增大的電路是（　?。?/span>A． B． C． D．解：A、電路為并聯電路，電流表測量干路上的電流，當滑片向右滑動時，滑動變阻器接入電路的阻值增大，則電流表的示數減小，故A選項錯誤；B、電路為并聯電路，電流表測量定值電阻的電流，電流表的示數不變，故B錯誤；C、電路為串聯電路，電壓表測量電源電壓，當滑片向右滑動時，電壓表示數不變，故C錯誤。D、電路為串聯電路，電壓表測量變阻器兩端的電壓，當滑片向右滑動時，滑動變阻器接入電路的電阻增大，串聯電路起分壓作用，所以變阻器分得的電壓變大，電壓表的示數變大，故D選項正確；故選：D。15．在收音機等電器中，有一種叫電位器的變阻器，電位器的外形及其內部構造如圖所示，圖中A、B、C三個焊接點相當于變阻器的三個接線柱，使用電位器時，下列說法正確的是（　?。?/span>A．只把B和C接入電路，無法改變通過電位器的電流 B．只把A和B接入電路，無法改變通過電位器的電流 C．將B、C兩點接入電路，當滑片順時針旋動時，電位器接入電路電阻變小 D．將A、B接入電路同一點，C接電路另一點，當滑片逆時針旋動時，電位器接入電路電阻變小解：AC．只把B和C接入電路，滑片下方電阻絲接入電路，當滑片順時針旋動時，B、C間電阻絲的長度變短，電位器接入電路電阻變小，故A錯誤、C正確；B．只把A和B接入電路，滑片上方和左方電阻絲接入電路，滑片移動時A、B間電阻絲的長度發生改變，接入電路中的電阻發生變化，可以改變通過電位器的電流，故B錯誤；D．將A、B接入電路同一點，C接電路另一點，A、B間的電阻被短路，接入電路中的電阻為B、C間的電阻，當滑片逆時針旋動時，B、C間電阻絲的長度變長，電位器接入電路電阻變大，故D錯誤。故選：C。16．長沙市區2019年實驗考試“探究串聯電路的電壓關系”，某同學按如圖所示連接電路。閉合開關后，用電壓表分別測量Uab、Ubc、Uac三處電壓，關于在實驗過程中出現的情況，下列說法正確的是（　　）A．連接電路的過程中不用考慮開關的狀態 B．測出Uab間電壓后，保持b不動，將a改接到c，可以測出Ubc C．連接好電路，閉合開關后電壓表示數如圖b所示的情況，必須將電壓表校零 D．實驗時電壓表示數Uab＝Uac，且示數不為0，可能是a、b之間發生了斷路解：A、為保護電路，連接電路的過程中開關要斷開，故A錯誤；B、用電壓表測出Uab間電壓后，保持b不動，將a改接到c，雖然此時電壓表與L2并聯，但電流從電壓表負接線柱流入，閉合開關后，電壓表指針會反偏，所以不能測出L2兩端的電壓Ubc，故B錯誤；C、連接好電路，閉合開關后電壓表示數如圖b所示的情況，即指針反向偏轉，說明電壓表的正負接線柱接反了，需要將電壓表的正負極接線柱互換，故C錯誤；D、實驗時電壓表示數Uab＝Uac，且示數不為0，說明a、b間的電壓等于電源電壓，可能是a、b之間發生了斷路（此時電壓表串聯在電路中測電源電壓），也可能是b、c間發生了短路，故D正確。故選：D。二．填空題（共7小題）17．在燒杯中加入鹽水，將銅片和鋅片放在鹽水中，這就是一個電池。用電壓表測量這個自制電池的電壓，其現象如圖所示，這個電池的電壓是　0.5　V，電池的正極是　銅片　（選填“鋅片”或“銅片”）。解：由圖可知，電壓表的選量程為0～3V，電池的電壓為0.5V；因?yàn)榕c電壓表正接線柱相連的為電池的正極，所以銅片是電池的正極。故答案為：0.5；銅片。18．如圖是四根高壓輸電線上的一個裝置，利用這個裝置將四根導線并聯起來，相當于增大了導線的　橫截面積　，從而減小了導線的　電阻　，以達到減少輸電線上電能損失的目的。解：四根導線并聯在一起，等效成一根導線，相對于其中的任何一根導線，其橫截面積變大了。導體的電阻大小與導體的橫截面積有關，在其他因素不變的情況下，其電阻的大小與導體的橫截面積成反比。所以橫截面積增大，導體的電阻減小。故答案為：橫截面積；電阻19．劉老師在課堂上做了一個演示實驗。實驗器材有：玻璃泡破碎但鎢絲完好的廢白熾燈、標有“6V6W”的小燈泡L、蓄電池、開關S、酒精燈、火柴、導線若干。連接的電路如圖所示，當閉合開關S時，小燈泡L正常發光，然后用點燃的酒精燈對白熾燈的鎢絲加熱，可觀察到小燈泡L的亮度明顯變暗，此時通過小燈泡L的電流變　小　。這個實驗說明了電阻跟　溫度　有關。解：用酒精燈對白熾燈的鎢絲加熱，鎢絲的溫度升高，觀察到小燈泡L的亮度明顯變暗，說明通過小燈泡L的電流變小，鎢絲的電阻增大，這個現象說明：導體的電阻除了跟自身因素有關以外，還跟溫度有關。故答案為：??；溫度。20．如圖甲所示，閉合開關S前，滑動變阻器的滑片P應滑到　b　端（選填“a”或“b”）；閉合開關S，調節滑動變阻器，電流表的示數如乙圖所示，通過燈L的電流為　0.3　A。解：閉合開關S前，滑動變阻器的滑片P應滑到b端，使接入電路中的電阻最大；電流表選擇0～0.6A量程，分度值為0.02A，讀數為0.3A，故通過燈L的電流為0.3A。故答案為：b；0.3。21．如圖甲所示，當開關S由接點1轉到接點2時，電壓表示數變化如圖乙所示，則燈泡L2兩端的電壓是　4　V，電源電壓是　6　V。解：由電路圖可知，當S接1時，電路為L(zhǎng)1的簡單電路，電壓表測電源的電壓，由圖乙可知，電源的電壓U＝6V，當S接2時，兩燈泡串聯，電壓表測L1兩端的電壓，電流表測串聯電路的電流；由圖乙可知，U1＝2V，故燈泡L2兩端的電壓是：U2＝6V﹣2V＝4V。故答案為：4；6。22．如圖所示的是插入式電阻箱的結構示意圖。它的最大電阻值是　15　Ω，圖中A、B兩個接線柱之間的電阻值是　7　Ω。解：當5個銅塞都拔出時，此時5根電阻絲串聯，總電阻最大，它們的總電阻R＝5Ω+5Ω+2Ω+2Ω+1Ω＝15Ω；當銅塞插入時，則該銅塞處的電阻絲就會短路，這部分電阻就會消失。由圖可知，A、B兩個接線柱之間的電阻是5Ω+2Ω＝7Ω。故答案為 15，7。23．如圖a所示電路，當閉合開關后，兩個電壓表的指針均為圖b所示，則兩電壓表示數之比U1：U2＝　5：1　；燈泡L1兩端的電壓　5.6　V。解：由圖a可知，燈泡L1與L2串聯，電壓表V1測電源的電壓，電壓表V2測燈泡L2兩端的電壓，因串聯電路中總電壓等于各分電壓之和，且兩電壓表指針的偏角相同，所以，電壓表V1的示數應大于電壓表V2的示數，則電壓表V1的量程是0～15V，分度值是0.5V，電源的電壓U1＝7V，電壓表V2的量程是0～3V，分度值是0.1V，L2兩端的電壓U2＝1.4V，則兩電壓表示數之比U1：U2＝7V：1.4V＝5：1，燈泡L1的電壓UL1＝U1﹣U2＝7V﹣1.4V＝5.6V。故答案為：5：1； 5.6。三．實驗探究題（共2小題）24．在探究影響導體電阻大小的因素時，小兵、小紅兩位同學作出了如下猜想：①導體的電阻與導體的長度有關。②導體的電阻與導體的橫截面積有關。③導體的電阻與導體的材料有關。實驗室提供了4根電阻絲，規格、材料如表編號材料長度/m橫截面積/mm2A鎳鉻合金0.50.5B鎳鉻合金1.00.5C鎳鉻合金0.51.0D錳銅合金0.50.5為了驗證上述猜想，他們?cè)O(shè)計了如圖所示的實驗電路。（1）按照?qǐng)D所示“探究影響導體電阻大小因素”的實驗電路，在M、N之間分別接上不同的導體，則通過觀察　電流表示數（或小燈泡亮度）　來比較導體電阻的大小。（2）為了驗證上述猜想③，應該選用編號　A　和　D　兩根電阻絲進行實驗；（3）如果選用編號為A、C兩根電阻絲進行實驗，是為了驗證猜想　②　（填序號）；（4）如果選用編號為A、B兩根電阻絲進行實驗，是為了驗證猜想　①　（填序號）。分別將A和B兩電阻絲接入電路中M、N兩點間時，電阻絲A接入時電流表示數較大，由此，得到的結論是：　材料和橫截面積一定時，導體越長電阻越大　。（5）以上研究問題的科學方法是采用了　控制變量法和轉換法　。（6）在最近幾年，我國城鄉許多地區進行了輸電線路的改造，將原來細的鋁質輸電線換成較粗的鋁質輸電線，這樣就　減小　了輸電線的電阻，從而可以　減小　輸電線上的電能損失（選填“增大”或“減小”）。解：（1）實驗中，在M、N之間分別接上不同的導體，則通過觀察電流表示數（或小燈泡亮度）來比較導體電阻的大?。?/span>（2）要驗證猜想③：導體的電阻與導體的材料有關，應控制導體的長度與橫截面積相同，而材料不同，由表中數據可知，應選編號為A、D的兩根電阻絲進行實驗；（3）由表中數據可知，A、C兩電阻絲的長度、材料相同而橫截面積不同，將A和C兩電阻絲接入電路中M、N兩點間，可驗證導體電阻跟橫截面積的關系，即猜想②；（4）A、B兩電阻絲的材料、橫截面積相同而長度不同，將A和B兩電阻絲接入電路中M、N兩點間，可驗證導體電阻跟長度的關系，即猜想①；電阻絲A接入時電流表示數較大，說明電阻絲A的電阻小，而電阻絲A的長度小于電阻絲B的長度，由此得到的結論是：材料和橫截面積一定時，導體越長電阻越大（或?qū)w越短電阻越?。?/span>（5）導體的電阻與導體的材料、長度和橫截面積有關，探究影響電阻大小的因素時，需要運用控制變量法進行探究；實驗中通過觀察電流表示數（或小燈泡亮度）來比較導體電阻的大小，運用了轉換法；（6）細的鋁質輸電線換成較粗的鋁質輸電線，導線的橫截面積增大了，輸電線的電阻減小了，根據W損＝I2Rt可知，導線上損失的電能也就減小了，從而起到節能的效果。故答案為：（1）電流表示數（或小燈泡亮度）；（2）A、D；（3）②；（4）①；材料和橫截面積一定時，導體越長電阻越大；（5）控制變量法和轉換法；（6）減??；減小。25．小明選用兩節新電池，兩個小燈泡，一個電壓表。用如圖甲所示電路來探究“串聯電路的電壓特點”（1）電壓表在接入電路前通常要進行　試觸　實驗中最好選擇規格　不同　（填“相同”或“不同”）的小燈泡。（2）用電壓表分別測出A與B、B與C、A與C兩點間的電壓為UAB、UBC、UAC得到的數據記錄在下表中分析實驗數據，你可得到串聯電路的電壓特點是　UAC＝UAB+UBC　（用公式表示）試驗次數UAB/VUBC/VUAC/V10.82.23.021.02.03.031.21.83.0（3）小明進行多次實驗的主要目的是　①　（填序號）①尋找普遍規律②減小實驗誤差（4）某次測量時，電壓表的示數如圖乙，則此時燈L1兩端的電壓為　1.2　V。（5）小明在測量了燈L1兩端的電壓后，斷開開關，然后將電壓表的B端不動，A端松開，接到C接線柱上，測量L2兩端的電壓，這一做法存在的問題是　電壓表正負接線柱接反　。（6）小明發現同桌小雨按照甲圖連接的實物圖丙是　錯誤　（選填“正確”或“錯誤”）的，此時閉合開關，電壓表的示數為　3　V。解：（1）電壓表在接入電路前通常要進行試觸；探究串聯電路的電壓特點，為了尋找規律，實驗中最好選擇規格不同的小燈泡進行實驗，結果更具代表性。（2）AB兩點間的電壓為L(zhǎng)1兩端的電壓，CD兩點間的電壓為L(zhǎng)2兩端的電壓，AD兩點間的電壓為電路兩端的總電壓。由表中的數據可以看出：UAC＝UAB+UBC，因此可以得出：串聯電路兩端的總電壓等于各串聯電阻兩端的電壓之和。（3）小明進行多次實驗的主要目的是尋找普遍規律，故選①。（4）由實物電路可知，電壓表選用小量程，分度值為0.1V，由圖乙可知電壓表的示數為1.2V；（5）如圖，測量了燈L1兩端的電壓后，如果將電壓表的B端不動，A端松開，接到C接線柱上，測量L2的電壓，這樣電流從電壓表的“﹣”接線柱流入，從“+”接線柱流出了，電壓表的正負接線柱接反了。（6）小明發現同桌小雨按照甲圖連接的實物圖丙是錯誤的，因?yàn)榘央妷罕泶?lián)在電路中；此時閉合開關電壓表示數為電源電壓3V。故答案為：（1）試觸；不同；（2）UAC＝UAB+UBC；（3）①；（4）1.2；（5）電壓表正負接線柱接反；（6）錯誤；3。
