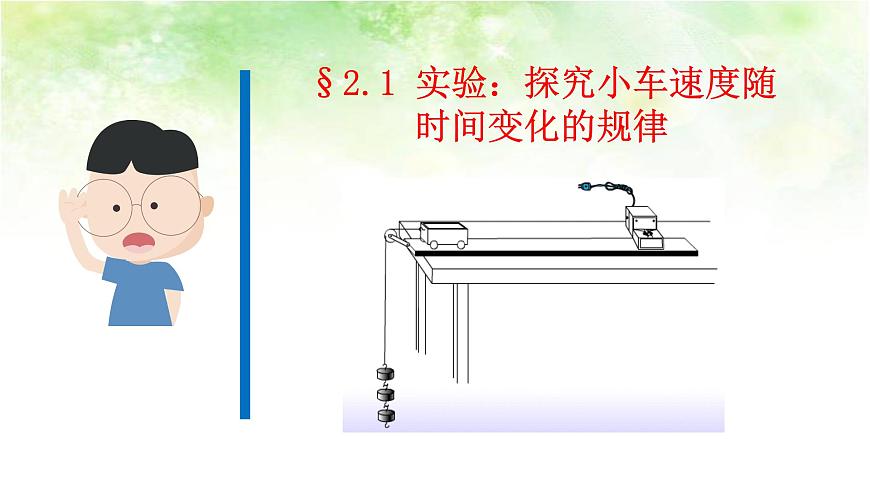

人教版 (新課標)必修11 實驗：探究小車速度隨時間變化的規律獲獎ppt課件

這是一份人教版 (新課標)必修11 實驗：探究小車速度隨時間變化的規律獲獎ppt課件，文件包含高中物理﹒點石成金系列21實驗探究小車速度隨時間變化的規律pptx、實驗探究小車速度隨時間變化的規律_標清wmv等2份課件配套教學資源，其中PPT共19頁， 歡迎下載使用。

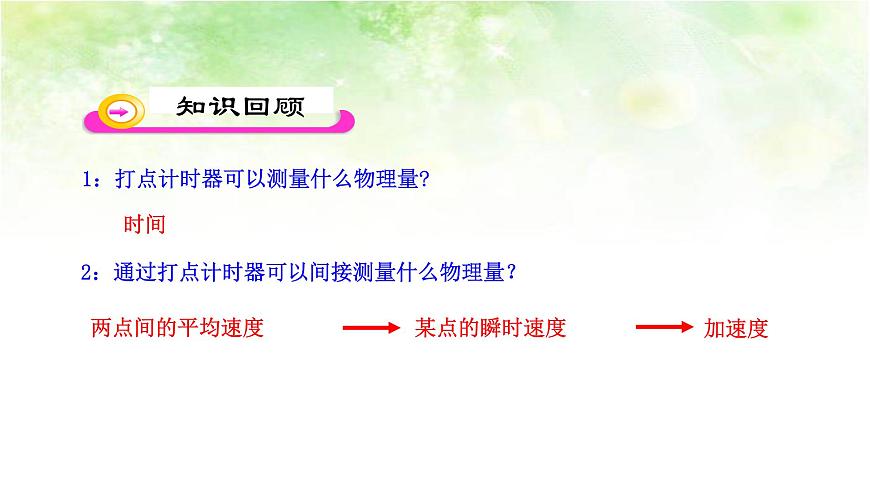

1：打點計時器可以測量什么物理量?
2：通過打點計時器可以間接測量什么物理量？

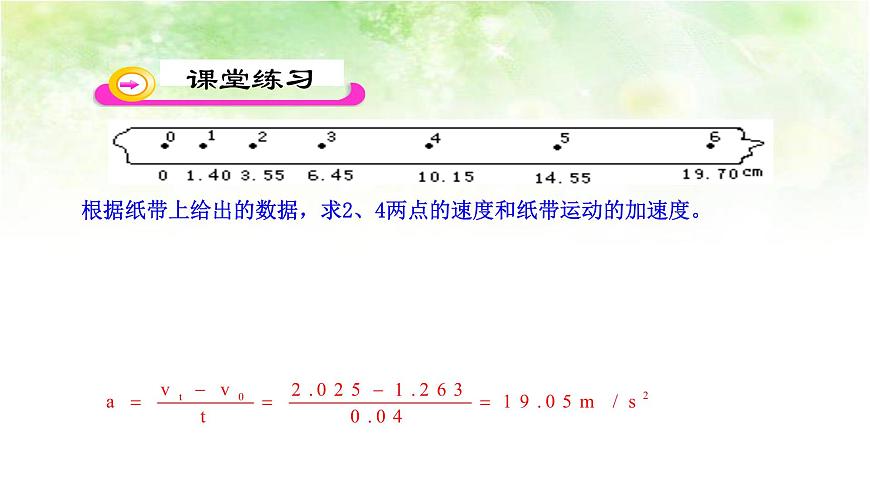

根據紙帶上給出的數據，求2、4兩點的速度和紙帶運動的加速度。

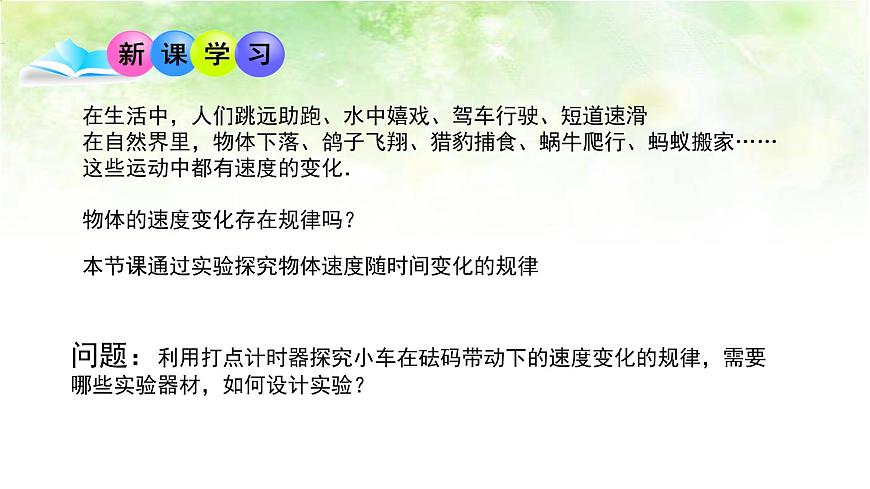

在生活中，人們跳遠助跑、水中嬉戲、駕車行駛、短道速滑在自然界里，物體下落、鴿子飛翔、獵豹捕食、蝸牛爬行、螞蟻搬家……這些運動中都有速度的變化．
物體的速度變化存在規律嗎？
本節課通過實驗探究物體速度隨時間變化的規律
問題：利用打點計時器探究小車在砝碼帶動下的速度變化的規律，需要哪些實驗器材，如何設計實驗？

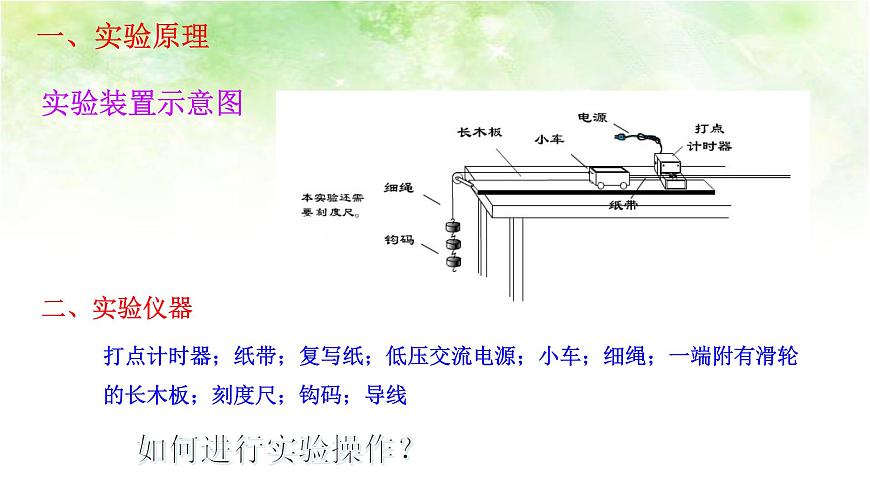

打點計時器；紙帶；復寫紙；低壓交流電源；小車；細繩；一端附有滑輪的長木板；刻度尺；鉤碼；導線

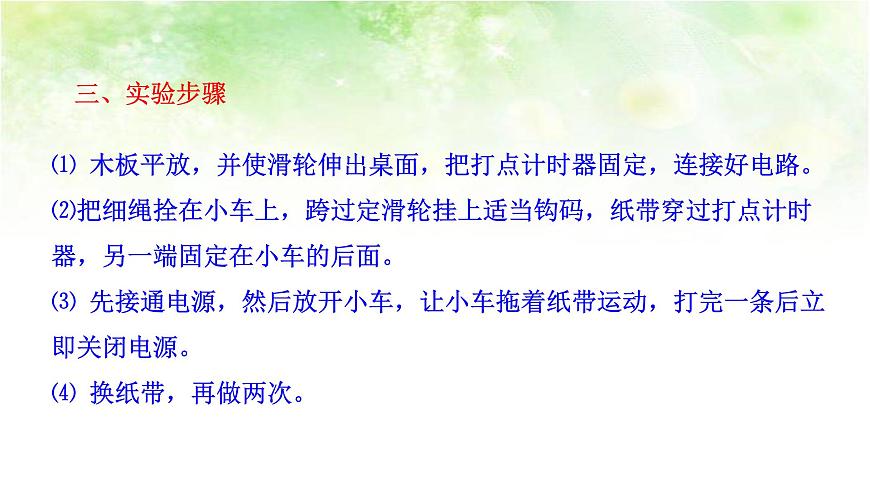

⑴ 木板平放，并使滑輪伸出桌面，把打點計時器固定，連接好電路。⑵把細繩拴在小車上，跨過定滑輪掛上適當鉤碼，紙帶穿過打點計時器，另一端固定在小車的后面。⑶ 先接通電源，然后放開小車，讓小車拖著紙帶運動，打完一條后立即關閉電源。⑷ 換紙帶，再做兩次。

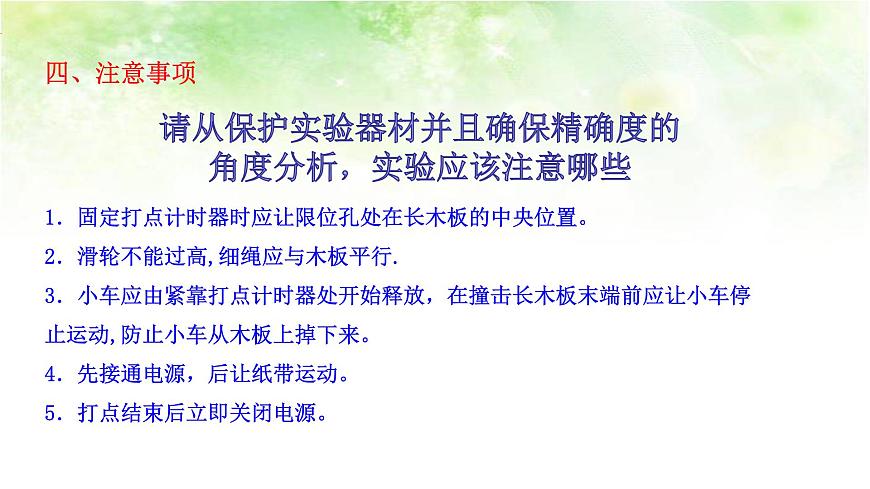

1．固定打點計時器時應讓限位孔處在長木板的中央位置。2．滑輪不能過高,細繩應與木板平行.3．小車應由緊靠打點計時器處開始釋放，在撞擊長木板末端前應讓小車停止運動,防止小車從木板上掉下來。4．先接通電源，后讓紙帶運動。5．打點結束后立即關閉電源。
請從保護實驗器材并且確保精確度的角度分析，實驗應該注意哪些
問題1.怎樣選擇紙帶和和選取紙帶上的點？選取紙帶：選擇所打紙帶中最清晰的一條，開頭過于密集的點舍掉選取紙帶上的點：若紙帶上點與點之間的距離較小，可取多個間隔（一般取5個間隔）為一個計數間隔時間（間隔不再是0.02s）（但要看具體情況靈活選定）；給選取的點加標記。
問題2.如何測量數據？根據前面所選的計數點直接測量各個計數點到起點的距離。
問題3.如何對數據做進一步處理？（教師演示實驗并進行數據處理） 表格法 圖像法
（1）表格法（點擊表格切換到Excel）
（2）圖象法在坐標紙上建立直角坐標系，橫軸表示時間，縱軸表示速度，并根據表格中的數據在坐標系中描點． 畫一條直線，讓這條直線通過盡可能多的點，不在線上的點均勻分布在直線的兩側，偏差比較大的點忽略不計
題后小結：求小車加速度的方法方法1.取任意兩組數據求出Δv和Δt，然后代入Δv／Δt求解。方法2.在v—t圖象上取一段時間Δt（盡量取大一些），找出兩個時刻對應的縱坐標值求出Δv，代入Δv／Δt求解。哪一種方法更好？（畫圖時讓不在直線上的點盡可能均勻地分布在直線兩側，就是為了使偏大或偏小的誤差盡可能地抵消，所以圖象也是減小誤差的一種手段，也就是說應該用圖象上的點，而不是用實驗所得到的數據）
1、小車的速度隨時間的增加而均勻增加。
2、小車速度隨時間逐漸增大；相同時間里，速度增量相同。
(1)木板的粗糙程度不同，摩擦不均勻．　(2)根據紙帶測量的位移有誤差，從而計算出的瞬時速度有誤差．(3)作v－t圖象時單位選擇不合適或人為作圖不準確帶來誤差.
1、如果交流電頻率為50HZ，則以下兩相鄰計數點間的時間T=0.1S
（1）每5個計時點取一個計數點（計時起點不能算在內）
（3）兩相鄰計數點間有4個計時點沒畫出來
（2）間隔4個計時點取一個計數點
兩相鄰計數點間的時間T=0.08S、0.06S類似
2、如果要求某個點的瞬時速度，就首先把它變?yōu)橹虚g時刻（或某個端點），根據如下公式求平均速度，即為該點的瞬時速度。
探究小車速度隨時間變化的規律
例1 在“探究小車的速度隨時間變化的規律”的實驗中，某同學操作過程中有以下實驗步驟：
A．拉住紙帶，將小車移至靠近打點計時器處，先放開紙帶，再接通電源；B．將打點計時器固定在長木板上，并連接好電路；C．把一條細繩拴在小車上，細繩跨過定滑輪，下邊吊著適當重的鉤碼,放手后看小車能否在木板上做平穩的加速運動；D．取下紙帶；
E．把一端附有定滑輪的長木板平放在實驗桌上，并使附有定滑輪的一端伸出桌面；F．將紙帶固定在小車尾部，并穿過打點計時器的限位孔；G．換上新紙帶，重復操作兩次.
(1)其中有錯誤的步驟是____________；應改正為____________________．
為了提高紙帶的利用率，使盡量多的點打在紙帶上，應先接通電源，再釋放紙帶。
先接通電源，再釋放紙帶
(2)將改正后的步驟按合理的順序?qū)懺跈M線上：步驟順序?yàn)開_____________.
然后接通電源，放開紙帶
例2 在《探究小車的速度隨時間變化的規律》的實驗中，利用打點計時器打出了如圖所示的一條紙帶，其中1、2、3、4、5、6均為記數點，且相鄰的兩個計數點之間都還有4個點沒有畫出來，已知電源的頻率為50 Hz.現測得：s1＝1.40cm，s2＝1.90cm，s3＝2.40cm，s4＝2.90cm，s5＝3.40cm，s6＝3.90cm.
(1)在打點計時器打出點2、3、4、5、6時，小車的速度分別為：v2＝____cm/s，v3＝____cm/s，v4＝____cm/s，v5＝_____cm/s.
(3)根據作出的速度—時間圖象，求出小車的加速度為_____m/s2(取二位有效數字)．
(2)在下邊的坐標紙上作出速度—時間圖象(從1開始計時)．
取合適的標度，描點，連線。
(3)圖線斜率表加速度
1．在“探究小車速度隨時間變化的規律”的實驗中,下列方法有助于減少實驗誤差的是( 　)A．選取計數點，把每打5 個點的時間間隔作為一 個時間單位B．使小車運動的加速度盡 量小些C．舍去紙帶上開始時密集 的點，只利用點跡清晰、 間隔適當?shù)哪且徊糠诌M(jìn) 行測量、計算D．適當減少掛在細繩下鉤 碼的個數
計數點間的距離大些，測量時相對誤差較小
增加鉤碼個數，適當增大加速度
2．在“探究小車速度隨時間變化的規律”的實驗中，算出小車經過各計數點的瞬時速度，為了計算加速度，合理的方法是(　　)A．根據任意兩計數點的速度，用公式a＝Δv/Δt算出加速度B．根據實驗數據畫出v－t圖象，量出其傾角，由公式a＝tanα求出加速度
同一組數據在不同的分度值下，對應的角度不同。
C．根據實驗數據畫出v－t圖象，由圖象上相距較遠的兩點所對應的速度、時間的值用公式a＝Δv/Δt算出加速度D．依次算出通過連續兩計數點間的加速度，算出平均值作為小車的加速度
只用兩個數據，偶然誤差較大
根據圖象求加速度，相對誤差小，圖線的斜率表示加速度.
3. 如圖所示，是某同學由打點計時器得到的表示小車運動過程的一條清晰紙帶，紙帶上兩相鄰計數點間還有四個點沒有畫出，其中x1＝7.05 cm、x2＝7.68 cm、x3＝8.33 cm、x4＝8.95 cm、x5＝9.61 cm、x6＝10.27 cm.
(1)下表列出了打點計時器打下B、D、F時小車的瞬時速度，請?jiān)诒碇刑钊氪螯c(diǎn)計時器打下C、E兩點時小車的瞬時速度(保留三位有效數字)
(2)以A點為計時起點，在坐標圖中畫出小車的速度—時間關系圖線．
將各時刻的瞬時速度進行描點，連線。
(3)根據你畫出的小車的速度—時間的關系圖線計算出的小車的加速度a＝________m/s2.(保留兩位有效數字)
圖象的斜率即加速度的大小
