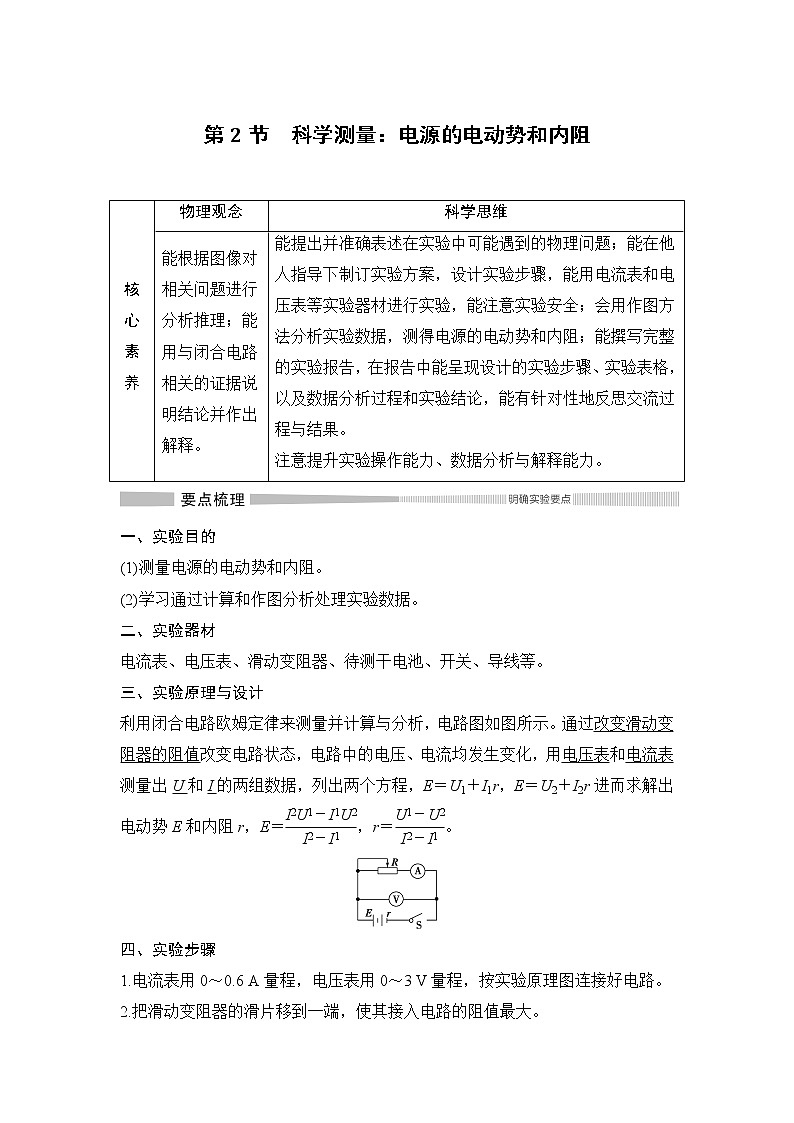

魯科版 (2019)必修 第三冊第4章 閉合電路歐姆定律與科學用電第2節 科學測量:電源的電動勢和內阻精品教學設計

這是一份魯科版 (2019)必修 第三冊第4章 閉合電路歐姆定律與科學用電第2節 科學測量:電源的電動勢和內阻精品教學設計，共11頁。教案主要包含了實驗?zāi)康?，?shí)驗器材，實驗原理與設計，實驗步驟，數據分析，誤差分析，注意事項等內容，歡迎下載使用。






一、實驗?zāi)康?br/>

(1)測量電源的電動勢和內阻。


(2)學習通過計算和作圖分析處理實驗數據。


二、實驗器材


電流表、電壓表、滑動變阻器、待測干電池、開關、導線等。


三、實驗原理與設計


利用閉合電路歐姆定律來測量并計算與分析，電路圖如圖所示。通過改變滑動變阻器的阻值改變電路狀態，電路中的電壓、電流均發生變化，用電壓表和電流表測量出U和I的兩組數據，列出兩個方程，E＝U1＋I(xiàn)1r，E＝U2＋I(xiàn)2r進而求解出電動勢E和內阻r，E＝eq \f(I2U1－I1U2,I2－I1)，r＝eq \f(U1－U2,I2－I1)。





四、實驗步驟


1.電流表用0～0.6 A量程，電壓表用0～3 V量程，按實驗原理圖連接好電路。


2.把滑動變阻器的滑片移到一端，使其接入電路的阻值最大。

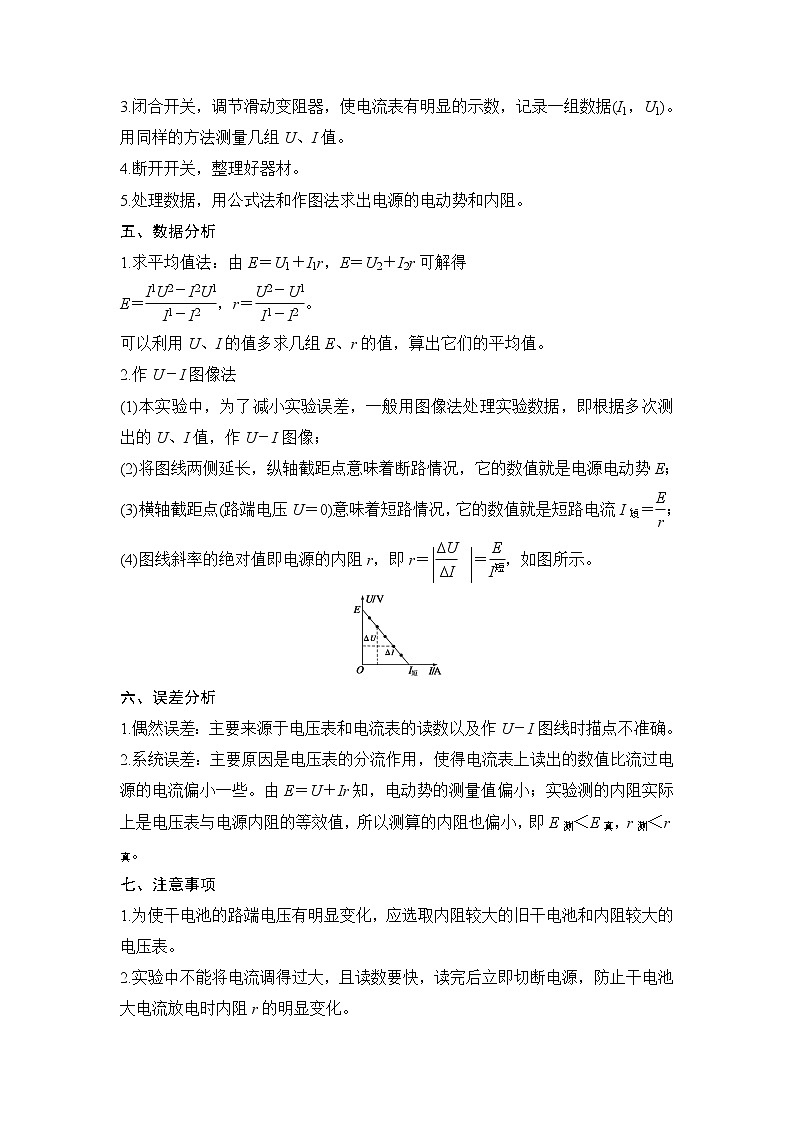

3.閉合開關，調節滑動變阻器，使電流表有明顯的示數，記錄一組數據(I1，U1)。用同樣的方法測量幾組U、I值。


4.斷開開關，整理好器材。


5.處理數據，用公式法和作圖法求出電源的電動勢和內阻。


五、數據分析


1.求平均值法：由E＝U1＋I(xiàn)1r，E＝U2＋I(xiàn)2r可解得


E＝eq \f(I1U2－I2U1,I1－I2)，r＝eq \f(U2－U1,I1－I2)。


可以利用U、I的值多求幾組E、r的值，算出它們的平均值。


2.作U－I圖像法


(1)本實驗中，為了減小實驗誤差，一般用圖像法處理實驗數據，即根據多次測出的U、I值，作U－I圖像；


(2)將圖線兩側延長，縱軸截距點意味著斷路情況，它的數值就是電源電動勢E；


(3)橫軸截距點(路端電壓U＝0)意味著短路情況，它的數值就是短路電流I短＝eq \f(E,r)；


(4)圖線斜率的絕對值即電源的內阻r，即r＝eq \b\lc\|\rc\|(\a\vs4\al\c1(\f(ΔU,ΔI)))＝eq \f(E,I短)，如圖所示。





六、誤差分析


1.偶然誤差：主要來源于電壓表和電流表的讀數以及作U－I圖線時描點不準確。


2.系統誤差：主要原因是電壓表的分流作用，使得電流表上讀出的數值比流過電源的電流偏小一些。由E＝U＋I(xiàn)r知，電動勢的測量值偏小；實驗測的內阻實際上是電壓表與電源內阻的等效值，所以測算的內阻也偏小，即E測＜E真，r測＜r真。


七、注意事項


1.為使干電池的路端電壓有明顯變化，應選取內阻較大的舊干電池和內阻較大的電壓表。


2.實驗中不能將電流調得過大，且讀數要快，讀完后立即切斷電源，防止干電池大電流放電時內阻r的明顯變化。

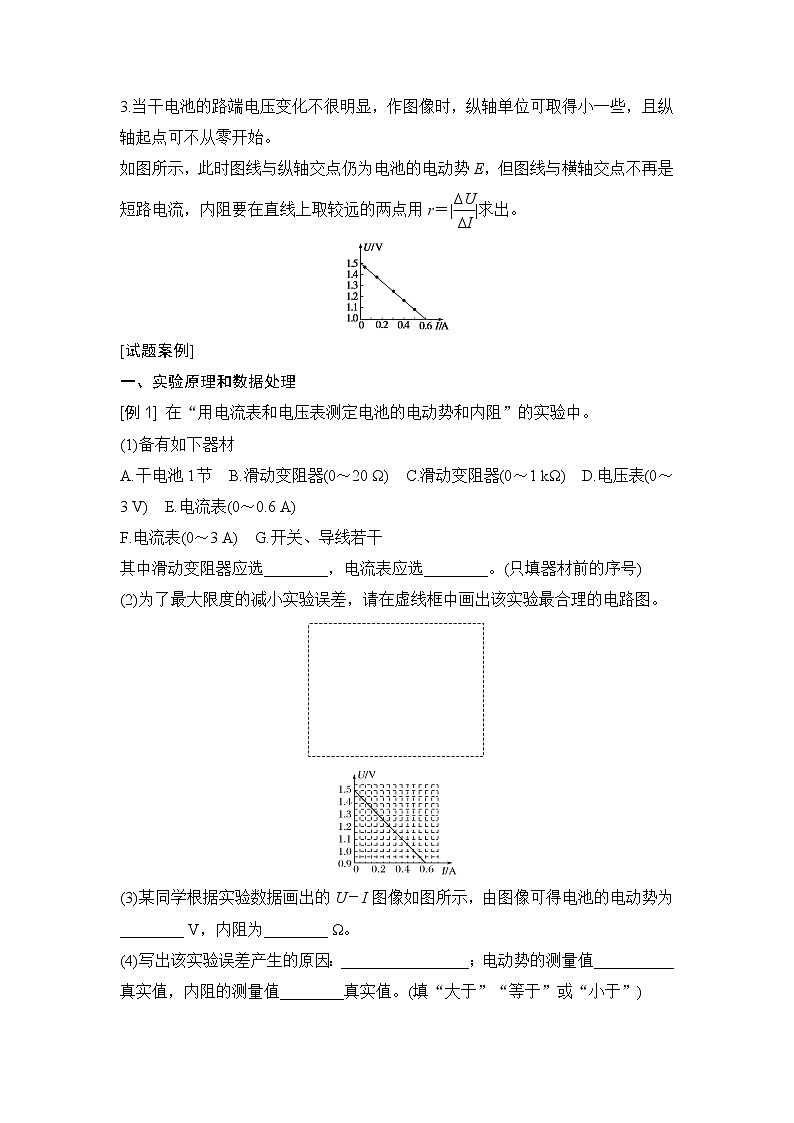

3.當干電池的路端電壓變化不很明顯，作圖像時，縱軸單位可取得小一些，且縱軸起點可不從零開始。


如圖所示，此時圖線與縱軸交點仍為電池的電動勢E，但圖線與橫軸交點不再是短路電流，內阻要在直線上取較遠的兩點用r＝|eq \f(ΔU,ΔI)|求出。





[試題案例]


一、實驗原理和數據處理


[例1] 在“用電流表和電壓表測定電池的電動勢和內阻”的實驗中。


(1)備有如下器材


A.干電池1節 B.滑動變阻器(0～20 Ω) C.滑動變阻器(0～1 kΩ) D.電壓表(0～3 V) E.電流表(0～0.6 A)


F.電流表(0～3 A) G.開關、導線若干


其中滑動變阻器應選________，電流表應選________。(只填器材前的序號)


(2)為了最大限度的減小實驗誤差，請?jiān)谔摼€框中畫出該實驗最合理的電路圖。








(3)某同學根據實驗數據畫出的U－I圖像如圖所示，由圖像可得電池的電動勢為_(kāi)_______ V，內阻為_(kāi)_______ Ω。


(4)寫出該實驗誤差產生的原因：________________；電動勢的測量值__________真實值，內阻的測量值________真實值。(填“大于”“等于”或“小于”)


解析 (1)滑動變阻器的最大值一般為待測電阻的幾倍時較好，在該實驗中因干電池內阻比較小，故滑動變阻器選擇較小一點的即可，故滑動變阻器應選B。(也可以從便于調節的角度來分析，應該選擇阻值較小的滑動變阻器。)


電流表的量程要大于電源允許通過的最大電流，對于干電池來講允許通過的最大電流一般是0.5 A，故需要選擇0～0.6 A，所以電流表應選E。


(2)電路圖如圖所示。





(3)由U－I圖像可知：縱截距為1.5 V，故干電池的電動勢為1.5 V；內阻r＝eq \b\lc\|\rc\|(\a\vs4\al\c1(\f(ΔU,ΔI)))＝eq \b\lc\|\rc\|(\a\vs4\al\c1(\f(0.9－1.5,0.6－0))) Ω＝1 Ω。(4)由于電壓表的分流作用，使電流表讀數總是比干路電流小，造成E測＜E真，r測＜r真。


答案 (1)B E (2)見解析圖


(3)1.5 1 (4)電壓表的分流 小于 小于


二、安阻法(或伏阻法)測E、r的實驗原理與數據處理


[例2] 某研究性學習小組利用如圖甲所示電路測量電池組的電動勢E和內阻r。根據實驗數據繪出如圖乙所示的R－eq \f(1,I)圖線，其中R為電阻箱讀數，I為電流表讀數，由此可以得到E＝________，r＝________。





解析 由歐姆定律有，E＝I(R＋r)，R＝eq \f(E,I)－r


由此知題圖乙中圖線的斜率為電動勢E，縱軸截距大小為內阻r。


E＝eq \f(8.0－（－1.0）,3.0) V＝3.0 V，r＝1.0 Ω。


答案 3.0 V 1.0 Ω


方法凝煉


1.安阻法


由E＝IR＋I(xiàn)r可知，只要能得到I、R的兩組數據，列出關于E、r的兩個方程，就能解出E、r，用到的器材有干電池、開關、電阻箱、電流表，電路圖如圖所示。





2.伏阻法


由E＝U＋eq \f(U,R)r知，如果能得到U、R的兩組數據，列出關于E、r的兩個方程，就能解出E、r，用到的器材是干電池、開關、電阻箱、電壓表，電路圖如圖所示。











1.(實驗設計和器材選擇)用電流表和電壓表測定由三節干電池串聯組成的電池組(電動勢約4.5 V，內電阻約1 Ω)的電動勢和內電阻，除待測電池組、開關、導線外，還有下列器材供選用：


A.電流表：量程0.6 A，內電阻約1 Ω


B.電流表：量程3 A，內電阻約0.2 Ω


C.電壓表：量程3 V，內電阻約30 kΩ


D.電壓表：量程6 V，內電阻約60 kΩ


E.滑動變阻器：0～1 000 Ω，額定電流0.5 A


F.滑動變阻器：0～20 Ω，額定電流2 A


(1)為了使測量結果盡量準確，電流表應選用________，電壓表應選用________，滑動變阻器應選用________(均填儀器的字母代號)。


(2)圖為正確選擇儀器后，連好的部分電路。為了使測量誤差盡可能小，還需在電路中用導線將________和______相連、________和________相連、________和________相連(均填儀器上接線柱的字母代號)。





(3)實驗時發現電流表壞了，于是不再使用電流表，剩余儀器中僅用電阻箱替換掉滑動變阻器，重新連接電路，仍能完成實驗。實驗中讀出幾組電阻箱的阻值R和對應電壓表的示數U。用圖像法處理采集到的數據，為在直角坐標系中得到的函數圖像是一條直線，則可以________為縱坐標，以________為橫坐標。


解析 (1)為了使測量更準確，電流表選量程為0.6 A的電流表A，電池組的電動勢約4.5 V，故電壓表選D，為了便于調節，滑動變阻器應選F。


(2)為了使測量誤差盡可能小，測量電源電動勢和內電阻的原理圖如圖甲所示，因此將a、d相連，c、g相連，f、h相連。





(3)用電阻箱和電壓表測量電源電動勢和內電阻的實驗原理圖如圖乙所示，根據閉合電路歐姆定律，得


E＝U＋eq \f(U,R)r


所以eq \f(1,U)＝eq \f(1,E)＋eq \f(r,E)·eq \f(1,R)(或U＝E－eq \f(U,R)r或eq \f(R,U)＝eq \f(r,E)＋eq \f(1,E)R)，


因此可作出eq \f(1,U) － eq \f(1,R)eq \b\lc\(\rc\)(\a\vs4\al\c1(或U － \f(U,R)或\f(R,U) － R))圖像處理數據。


答案 (1)A D F (2)a d c g f h


(3)eq \f(1,U) eq \f(1,R)eq \b\lc\(\rc\)(\a\vs4\al\c1(或U \f(U,R)或\f(R,U) R))(橫、縱坐標互換亦可)


2.(實物連線和誤差分析)某同學在用電流表和電壓表測電池的電動勢和內阻的實驗中，串聯了一只2.5 Ω的保護電阻R0，實驗電路如圖甲所示。


(1)請按圖甲電路原理圖把圖乙實物電路利用筆畫線代替導線連接起來。





(2)該同學順利完成實驗，測定下列數據，根據數據在圖丙坐標圖中畫出U－I圖像，由圖知：電池的電動勢為_(kāi)_______，內阻為_(kāi)_______。





(3)考慮電表本身電阻對測量結果的影響，造成本實驗系統誤差的原因是________________。


(4)實驗所得的電池的電動勢和內阻的測量值與真實值比較：E測________E真，r測________r真。(填“”)


解析 (1)對照電路圖連線即可，要注意電表的正負極，實物圖連線如圖甲所示。





(2)U－I圖線是一條傾斜的直線，描點作圖如圖乙所示。





縱軸截距為1.50，所以電動勢E＝1.50 V，


圖線的斜率|k|＝eq \f(1.50－0.20,0.43) Ω＝3.0 Ω


則內阻r＝(3.0－2.5) Ω＝0.50 Ω。


(3)電流表所測的電流小于通過電源的電流，因?yàn)殡妷罕韮?nèi)阻有分流作用。


(4)保護電阻等效到電源的內部，電壓表測的電壓為外電壓，電流表所測的電流偏小，作出U－I圖線的測量圖線和實際圖線，虛線表示實際圖線，從圖線可以看出，電動勢和內阻的測量值均小于真實值。





答案 (1)見解析圖甲 (2)見解析圖乙 1.5 V


0.5 Ω (3)電壓表內阻分流 (4)<
