初中物理人教版九年級全冊第4節 電流的測量完美版ppt課件

這是一份初中物理人教版九年級全冊第4節 電流的測量完美版ppt課件，共60頁。PPT課件主要包含了教學目標，電流概念的建立，教學重點，教學難點，電流表的使用方法，電機車的電流強，手機的電流弱，水流有強弱之分，為什么，電流也分強弱等內容，歡迎下載使用。

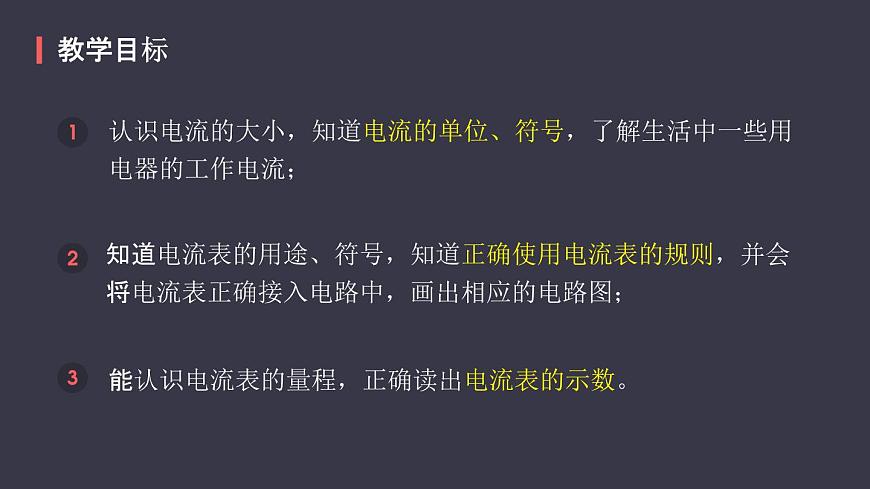

認識電流的大小，知道電流的單位、符號，了解生活中一些用電器的工作電流；?
知道電流表的用途、符號，知道正確使用電流表的規則，并會將電流表正確接入電路中，畫出相應的電路圖；
能認識電流表的量程，正確讀出電流表的示數。

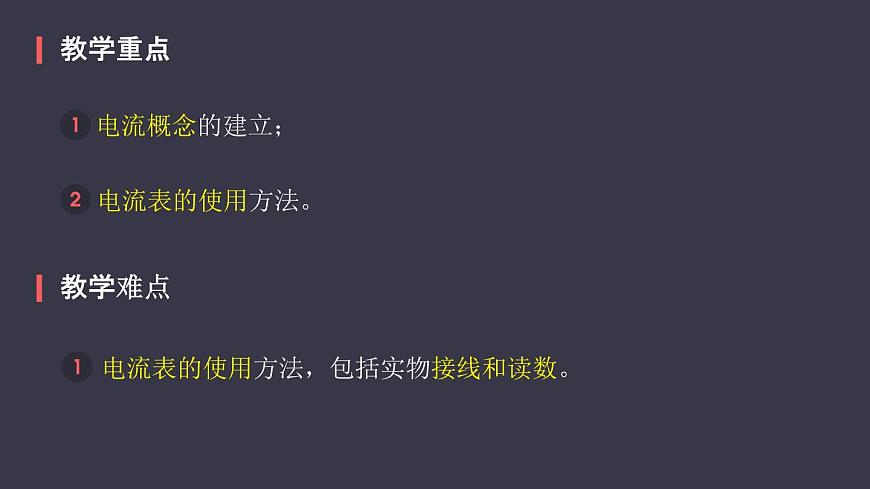

電流表的使用方法，包括實物接線和讀數。
電力機車和手機工作時的電流有什么不同？
電機車的電流強
手機的電流弱
水流有強弱之分
電流看不見摸不著，是否也和水流一樣分強弱呢？
那你怎么能判斷電流有強弱呢？

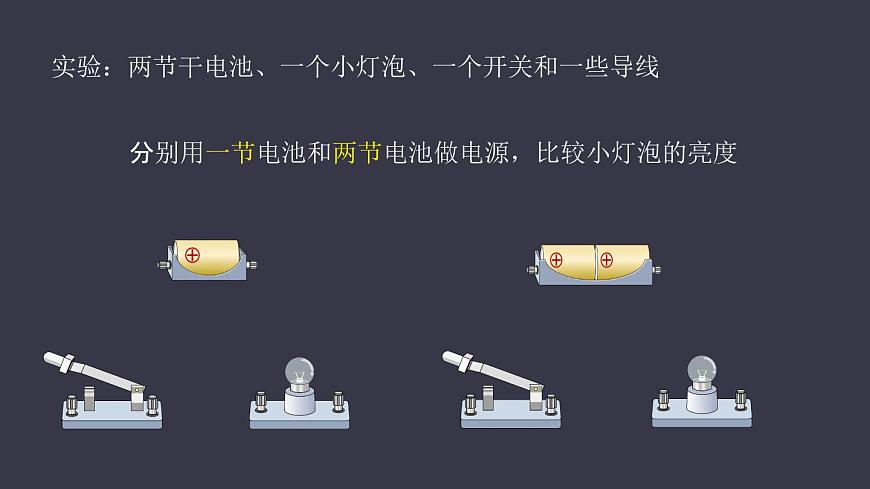

實驗：兩節干電池、一個小燈泡、一個開關和一些導線

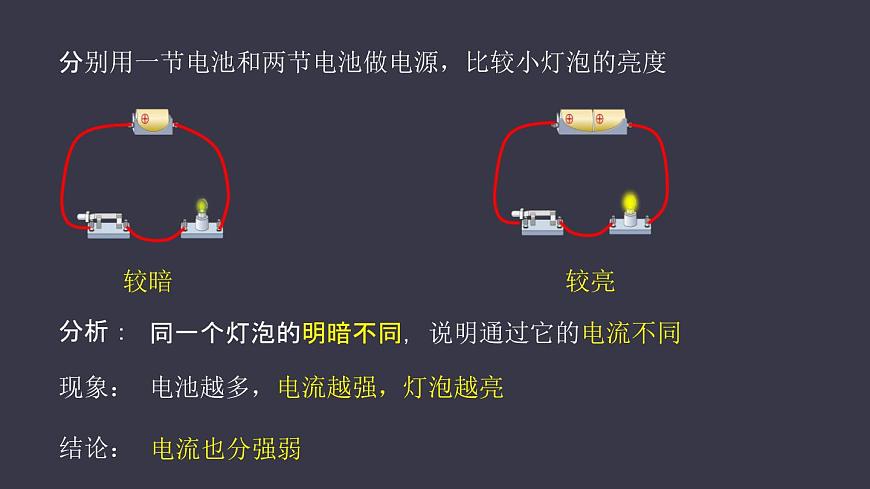

分別用一節電池和兩節電池做電源，比較小燈泡的亮度
同一個燈泡的明暗不同，說明通過它的電流不同
電池越多，電流越強，燈泡越亮
電流也分強弱
　　電流（I?）：表示電流強弱的物理量。
　　單位：安培，簡稱安，符號是A。
毫安（mA）? ? ? ?1mA=? ? ? ?A　　?
微安（? ? ?）? ? ? ?1mA=? ? ? ?A
? ? ? ?法國物理學家? ? ? ? ? ? ? ?安培?? 電磁學的奠基人之一， 他生于里昂一個富商家 庭，從小博覽群書，具 有驚人的記憶力和非凡 的數學才能。
0.5Ａ=?? ? ??mＡ? =? ? ? ? ? ? ?μＡ
? ? ?μＡ=? ? ? ?Ａ=?? ? ? ?mＡ
手機（待機時）/手機（工作時）
40英寸高清液晶電視機
表4-2 常見用電器的電流值（安）
（0.01~0.05）/（0.15~0.25）
? 電子表 1.5~2μA
手機：待機15~50mA開機60~300mA發射 150~250mA
電冰箱 1A
柜式空調 10A
高壓輸電 200A
測量電流的儀器叫電流表
使用前應先檢查指針是否指零
如果指針初始狀態不是指向零刻度，需要調節調零螺母，使指針指在零刻度處。
被測電流不要超過電流表的量程
為了避免電流過大損壞電流表，在不能事先估計電流的情況下，可以先閉合開關然后迅速斷開（叫做 “試觸”），看看在開關閉合的瞬間指針的偏轉是否在最大測量值之內。
若大于量程，則換用更大量程的電流表；
若小于0.6A，則換用0.6的接線柱。
試觸后 ，如果所測電流值在小量程范圍內，我們?yōu)槭裁匆慕有×砍蹋?br/>答：小量程分度值小，讀數更為準確
必須將電流表和被測的用電器串聯
? A圖I流經電流表和燈泡
電流表在電路中相當于一根導線
B圖燈泡不亮
注：B圖只能試觸
否則，電流表指針反向偏轉。
注：此方法只能試觸，否則 會損壞電流表。
絕對不允許把電流表直接接到電源的兩極上。
電流表將很快燒壞
使用前應先檢查指針是否指零；
必須____把電流表串聯在電路中；
?____使電流從標有“+” 接線柱流入電流表,從標有“—”的接線柱流出電流表；
絕對____允許把電流表直接接到電源的兩極；
被測電流的大小____能超過電流表的量程。
下面電流表的接法有無錯誤?
電流表的指針反轉了。
導線與電流表的正負接線柱接反了。
把兩根導線與電流表連接的線頭調換。?
電流表的指針超出最右端刻度。
被測電流超過了電流表的量程。（所選電流表的量程太小或所測電流太大）。
把與“0.6 ”接線柱連接的導線線頭改接至“3 ”接線柱。 ?
下面圖中都有那些不合理的地方：
正負接線柱接反
某同學估計小燈泡的電流約為0.34安培，則應選擇電流表的______和______接線柱。
小明同學用電流表測試小燈泡的電流時，發現電流表的指針出現如圖所示的甲或乙的情況，從中你發現了什么問題？并有什么建議？
乙：量程選小了，換大量程。
乙：短路/電流表與待測用電器并聯。
甲：接線柱接反，將導線位置對調。
電流表測量通過燈____的電流
　　以下電路中，電流表連接方法正確的是（? ?）
連0.6接線柱：按下刻度讀取
連3接線柱：按上刻度讀取
?“-” “0.6”
0～0.6A
指針偏轉程度相同，大量程讀數是小量程讀數的____倍。
電流表的使用注意事項是什么？??
流過某手電筒小燈泡的電流大約是0.25A，等于多少毫安？某半導體收音機電池的供電電流最大可達120mA，等于多少安？
畫線連接下面的實物圖，使小燈泡能夠發光并且電流表能夠測出流過小燈泡的電流（估計為0.1—0.3A）。
圖中電流表的讀數各是多少安？
在圖中，能直接測量通過? ? 燈電流的電路是（ ）
法國物理學家、化學家和數學家
發現電流的相互作用規律
主要成就：? ? ? ? ? 推導出了電動力學的基本公式 ? ? ? 建立了電動力學的基本理論
André-Marie Ampère
1775年1月20日 — 1836年6月10日
? ? ? ?安培思考科學問題專心致志，據說有一次，安培正慢慢地向他任教的學校走去，邊走邊思索著一個電學問題。經過塞納河的時候，他隨手揀起一塊鵝卵石裝進口袋。過一會兒，又從口袋里掏出來扔到河里。到學校后，他走進教室，習慣地掏懷表看時間，拿出來的卻是一塊鵝卵石。原來，懷表已被扔進了塞納河。
成 功 不 是 偶 然 的
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 會走路的“黑板”? ?? ? ? ?傳說有一天傍晚，安培在街上一邊散步，一邊思考問題。他發現前面有一塊“黑板”，就向“黑板”走去，隨手從口袋里掏出粉筆，在“黑板”上演算起來。可是，“黑板”一下子挪動了，而安培的演算題還沒有算完，他不知不覺地追在“黑板”后面計算?！昂诎濉痹阶咴娇?，安培覺得追不上了，這時他看見街上的人都朝他哈哈大笑，他才發現，那塊會走動的“黑板”原來是一輛黑色馬車車廂的后背。
? ? ? ?安培將他的研究綜合在《電動力學現象的數學理論一書中，成為電磁學史上一部重要的經典論著。麥克斯韋稱贊安培的工作是“科學上最光輝的成就之一”，還把安培譽為“電學中的牛頓”。安培還是發展測電技術的第一人，他用自動轉動的磁針制成測量電流的儀器，以后經過改進稱電流計。安培在他的一生中，只有很短的時期從事物理工作，可是他卻能以獨特的、透徹的分析，論述帶電導線的磁效應，因此我們稱他是電動力學的先創者，他是當之無愧的。
如圖所示電路中，如果要測量燈L1中的電流，電流表應接在何處？如果要把電流表連接在開關旁邊，則電流表測得的是什么電流？在電路中畫出電流表，并標明電流表的正負極。
開關控制______，電流表? ? ?測_____的電流，電流表? ? ?測_____的電流。再畫出電路圖。
如何測量通過燈? ? ?的電流
表示電流強弱的物理量，用I表示。
安培，簡稱安，用A表示
毫安（mA）和微安（μA）
實驗：改變電流表在電路中的位置，比較電流表兩次示數。
兩次電流表的示數相同說明什么？
