目 錄
01 易錯陷阱
易錯點一．力臂的錯誤畫法
易錯點二．作用力與力臂發生變化后的杠桿平衡分析問題
易錯點三．滑輪組中繞線方式/拉力方向?qū)Υ笮〉挠绊?br>易錯點四．滑輪組提升重物過程中有關省力和省功的問題
易錯點五．使用滑輪組提升機械效率的相關問題
02 舉一反三——易錯題型
題型一．力臂、力的變化對應杠桿平衡
題型二．動態變化平衡態下，最大動力臂對應最小作用力
題型三．找準滑輪組承擔物重的繩子段數
題型四．滑輪組及受力分析
題型五．機械效率的計算
03 易錯題通關


易錯點一、力臂的錯誤畫法
【鏈接知識】杠桿作圖
1．力臂的畫法
2．畫杠桿的力臂時需要注意的事項
①力臂是支點到力的作用線的距離，是支點到力的作用線的垂線段，不能把力的作用點到支點的距離作為力臂，不要出現如圖所示的錯誤。
②如圖所示，當表示力的線段比較短時，過支點無法直接作出垂線段，可將力的作用線延長，然后過支點作延長線的垂線段，即為力臂。注意延長部分要用虛線表示，相當于數學作圖中的輔助線。
3．已知力臂畫力
4．杠桿最小力作圖

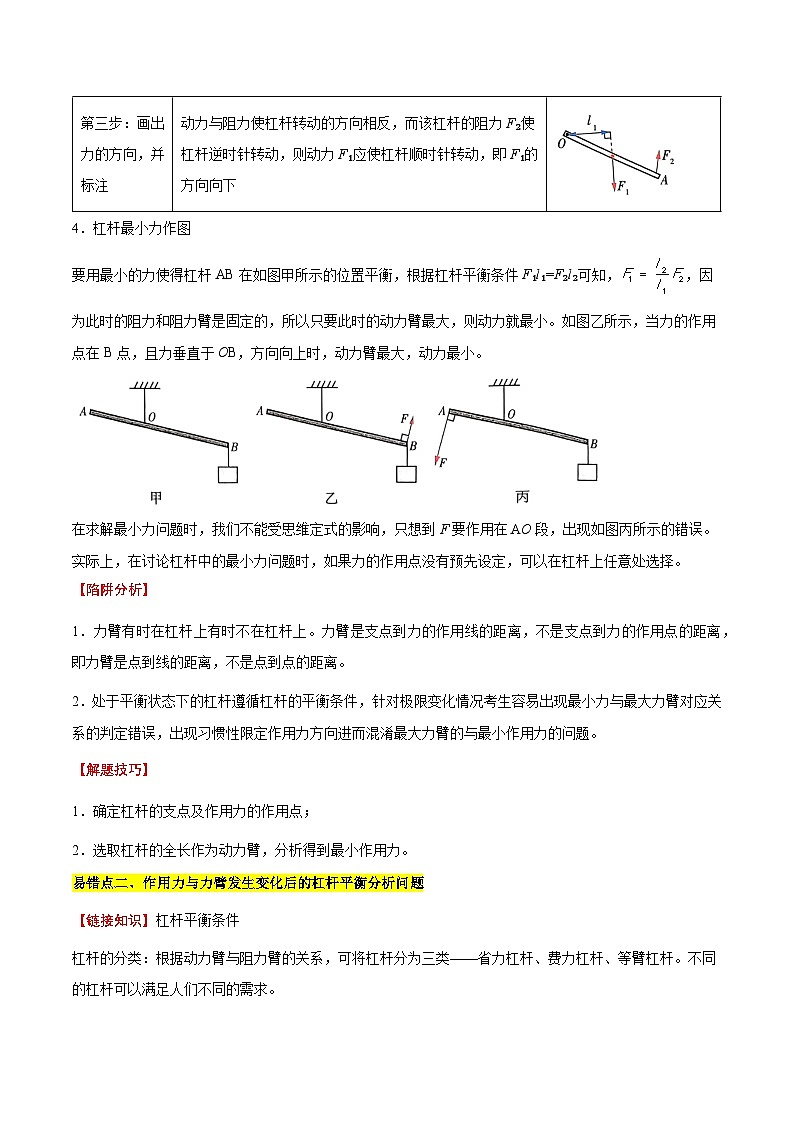

要用最小的力使得杠桿AB在如圖甲所示的位置平衡，根據杠桿平衡條件F?l?=F?l?可知，，因為此時的阻力和阻力臂是固定的，所以只要此時的動力臂最大，則動力就最小。如圖乙所示，當力的作用點在B點，且力垂直于OB，方向向上時，動力臂最大，動力最小。
在求解最小力問題時，我們不能受思維定式的影響，只想到F要作用在AO段，出現如圖丙所示的錯誤。實際上，在討論杠桿中的最小力問題時，如果力的作用點沒有預先設定，可以在杠桿上任意處選擇。
【陷阱分析】
1．力臂有時在杠桿上有時不在杠桿上。力臂是支點到力的作用線的距離，不是支點到力的作用點的距離，即力臂是點到線的距離，不是點到點的距離。
2．處于平衡狀態下的杠桿遵循杠桿的平衡條件，針對極限變化情況考生容易出現最小力與最大力臂對應關系的判定錯誤，出現習慣性限定作用力方向進而混淆最大力臂的與最小作用力的問題。
【解題技巧】
1．確定杠桿的支點及作用力的作用點；
2．選取杠桿的全長作為動力臂，分析得到最小作用力。
易錯點二、作用力與力臂發生變化后的杠桿平衡分析問題
【鏈接知識】杠桿平衡條件
杠桿的分類：根據動力臂與阻力臂的關系，可將杠桿分為三類——省力杠桿、費力杠桿、等臂杠桿。不同的杠桿可以滿足人們不同的需求。
【陷阱分析】當杠桿所處模型中的作用力、力臂發生變化時，杠桿對應的狀態也將發生變化，分析杠桿的平衡情況及力的大小變化時，考生容易忽略力與力臂的相關變化，造成平衡情況的分析錯誤問題。
【解題技巧】
1．找準支點，確定杠桿的平衡情況；
2．結合平衡條件，分析各個力與各個力臂的對應變化情況；
3．針對力臂與作用力的相對變化關系，分析杠桿模型中的平衡問題。
易錯點三、滑輪組中繞線方式/拉力方向?qū)Υ笮〉挠绊?br>【鏈接知識】
滑輪組：定滑輪和動滑輪組合在一起的裝置。使用滑輪組既可以省力，又可以改變力的方向，但要費距離。
【陷阱分析】
1．定滑輪：利用定滑輪拉起一個重為G的物體時，不管拉力的方向如何，所用力的大小不變，始終等于物體重力G。
2．動滑輪：使用動滑輪時，若拉力F不沿豎直方向，此時動滑輪將不能省一半力，如果再加上動滑輪的自身重力，甚至?xí)M力。
3．使用滑輪組提升重物，相應的分析和計算過程，需依托滑輪組的繞線方式，考生容易出現滑輪組繞線方式的判定錯誤，錯誤理解滑輪組繞線中的有效繩子段數應為動滑輪承載的繩子段數的有關問題。
【解題技巧】
1．在滑輪組的動滑輪和定滑輪之間畫一條橫線，將滑輪組分成兩部分；
2．在動滑輪部分，與動滑輪相連接的繩子的段數即為滑輪組繞線的有效段數；：
3．滑輪組繞繩采用“奇動偶定”的原則，即當承重繩子的段數n為奇數時，繩子的固定端在動滑輪上；當
承重繩子的段數n為偶數時，繩子的固定端在定滑輪上。
易錯點四、滑輪組提升重物過程中有關省力和省功的問題
【鏈接知識】
1．確定承擔物重繩子段數n的方法：在動滑輪與定滑輪之間畫一條虛線，將它們隔離開，只計算繞在動滑輪上的繩子段數，在圖甲中，有兩段繩子吊著動滑輪，n=2，圖乙中有三段繩子吊著動滑輪，n=3。
2．省力情況：使用滑輪組時，不計繩重及摩擦，則滑輪組用幾段繩子提起物體，提起物體所用的力就是物重和動滑輪重的幾分之一，即動力，若再忽略動滑輪重，則，其中n為承擔物重的繩子段數。
3．費距離情況：用滑輪組提升物體時，雖然省了力，但是費距離，滑輪組用幾段繩子提起物體，繩子自由端移動的距離就是物體升高距離的幾倍。設物體升高的距離為h，則繩子自由端移動的距離為s=nh（n表示該擔物重的繩子段數）。
【陷阱分析】便用滑輪組提升重物的物理情境中涉及到力和功的概念，便用滑輪組提升重物可以省力，但不能省功，考生容易混淆省力和省功的概念，出現混淆省力模型同時省功的判定錯誤。
【解題技巧】
1．滑輪組提升重物模型中，確定滑輪組的有效繩子纏繞段數n；
2．判定滑輪組繩子自由端的拉力F與提升重物的對應關系：;
3．確定繩子自由端移動的距離s與物體升高的距離為h的對應關系s=nh。
易錯點五、使用滑輪組提升機械效率的相關問題
【陷阱分析】機械效率的高低并不決定所用機械是省力還是費力，效率高只說明有用功在總功中所占的比例大，省力還是費力是指做一定的有用功時，所用動力的大小比阻力小還是大，機械效率高不一定省力，考生在區分勻省力、省功、提升機械效率的過程中容易出現混淆，進而出現分析求解錯誤的問題。
【解題技巧】
1．判斷提升物體過程中的有用功W有用=Gh；
2．判斷提升物體過程中的總功W總=Fs；
3．求解機械效率，判定提升重物過程中的機械效率問題。
題型一．力臂、力的變化對應杠桿平衡
【例1】（2024·廣東中山·三模）如題圖所示，杠桿在水平位置平衡，O為支點，杠桿上每個小格的長度相等，每個鉤碼的質量相等。當兩邊鉤碼同時向支點移動一格后，下列說法中正確的是（ ）
A．杠桿仍在水平位置保持平衡
B．若在左側增加一個鉤碼，杠桿可恢復水平位置平衡
C．若在右側減少一個鉤碼，杠桿可恢復水平位置平衡
D．若在左右兩側都減少一個鉤碼，杠桿可恢復水平位置平衡
【答案】D
【詳解】設杠桿一格長度為l，一個鉤碼的重為G；當兩邊鉤碼同時向支點移動一格。
A．根據杠桿平衡條件得
所以杠桿的右邊下沉，故A錯誤；
B．若在左側增加一個鉤碼，則根據杠桿平衡條件有
所以杠桿不能保持水平平衡，故B錯誤；
C．若在右側減少一個鉤碼，則根據杠桿平衡條件有
所以杠桿不能保持水平平衡，故C錯誤；
D．若在左右兩側都減少一個鉤碼，則根據杠桿平衡條件有
所以杠桿能保持水平平衡，故D正確。
故選D。
【變式1-1】（2024·江蘇蘇州·一模）如圖所示，輕質杠桿AB繞O點轉動，小明在杠桿的B端掛一重為G的物塊，在A端施加一個始終豎直向下的力F，將重物慢慢提升到一定高度，使杠桿處于圖示的位置靜止。下列說法正確的是（ ）
A．該杠桿是費力杠桿B．此時杠桿是不平衡的
C．此時D．提升重物過程中，F(xiàn)大小不變
【答案】D
【詳解】A．由圖可知，該杠桿的動力臂大于阻力臂，故此時是省力杠桿，故A錯誤；
B．杠桿處于圖示的位置靜止，此時杠桿是平衡的，故B錯誤；
C．此時杠桿平衡，由杠桿平衡條件得，由三角形相似得，所以有
所以，故C錯誤；
D．由杠桿平衡條件得，則有，由三角形相似知識可知，提升重物過程中，力臂之比不變，所以F大小不變，故D正確。
故選D。
【變式1-2】如圖所示，一根形狀規則、自身質量不計的輕質木條平系在細線下方，重為G的物體M懸掛在木條下方距O點距離L的位置，細線懸掛點O位置不變。在木條 A端施加豎直向下的壓力F，使木條恰好保持水平。下列圖像中能反映 F與 L間關系的是（ ）
A．B．
C．D．
【答案】C
【詳解】根據杠桿平衡條件，有，當L增大時，因為M的重力不變，所以右邊力與力臂乘積增大，左邊力臂OA是不變的，只能是F增大，所以F隨L的增大而增大，并且成正比關系，故ABD不符合題意，C符合題意。
故選C。
題型二．動態變化平衡態下，最大動力臂對應最小作用力
【例2】（2024·廣東深圳·模擬預測）指南車又稱司南車，是利用機械傳動系統來指明方向的一種機械裝置。它靠人力在前方抬著桿子、帶動兩輪的指南車行走，依靠車內的機械傳動系統來傳遞轉向時兩車輪的差動來帶動車上的指向木人與車轉向的方向相反角度相同，使車上的木人指示方向。請利用杠桿相關原理，畫出人抬動車子行進時最小的力F。
【答案】
【詳解】根據杠桿平衡的條件可知，，在杠桿中的阻力、阻力臂一定的情況下，要使所用的動力最小，必須使動力臂最長，杠桿中支點和動力作用點這兩點所得到的線段最長。連接支點和桿的最前端，將此連線作為力臂，當施加力的方向與力臂垂直時，動力臂最大，此時最省力，如圖所示：
【變式2-1】（2024·廣東揭陽·一模）圖甲中工人用工具搬運石頭，該工具可簡化成圖乙中杠桿AB，移動支架，可使支點O在AB間移動，忽略桿重。請畫出作用在A點的最小力和阻力的力臂。
【答案】
【知識點】力和力臂的作圖、杠桿的最省力問題、杠桿的動態平衡分析
【詳解】B處對杠桿阻力F2的方向向下，過O點作阻力F2的垂線，即為阻力F2對支點O的力臂L2；在阻力、阻力臂一定的情況下，由杠桿平衡條件可知，要使動力最小，動力臂需要最長，動力的作用點在A點，所以動力的方向應該垂直于OA向下，如圖所示：
【變式2-2】（2024·廣東·一模）如圖所示杠桿的B點掛一個重物，在A點施加一個最小的動力使杠桿平衡。請畫出最小的動力F1以及杠桿受到的阻力F2。
【答案】
【詳解】由圖可知，O為支點，重物G對杠桿的拉力為阻力，作用點在杠桿上，方向豎直向下；根據杠桿平衡條件
F1×L1＝F2×L2
可知，在阻力、阻力臂一定的情況下，要使所用的動力最小，必須使動力臂最長，由圖可知，OA為動力臂時，動力臂最長，動力最小，連接OA即為最長的動力臂，過A點作垂直于OA的力F1，即為最小動力，方向向左上方，如圖所示：
題型三．找準滑輪組承擔物重的繩子段數
【例3】2024·廣東珠海·三模）如圖、（b）所示的滑輪應用情景中，不計摩擦、繩重和滑輪重力。用大小為10牛的力F分別勻速提起甲、乙兩個物體，圖中物體乙的重力大小為 牛；圖中甲物體被豎直提升1米過程中，拉力F所做的功為 焦，它的機械效率為 。
【答案】 20 10 100%
【詳解】[1]圖中滑輪為動滑輪，不計摩擦、繩重和滑輪重力，則物體乙的重力大小為
[2]圖中滑輪為定滑輪，不計摩擦、繩重和滑輪重力，則物體甲的重力為
甲物體被豎直提升1米過程中，拉力F所做的功為
[3]不計摩擦、繩重和滑輪重力，所以額外功為0，它的機械效率為100%。
【變式3-1】（2024·廣東惠州·三模）同一個滑輪分別用（b）兩種方式勻速提升物體（G動﹤G物），假設所用的拉力分別為F1、F2 ，機械效率為η1、η2。不計繩重和摩擦，則（ ）
A．F1﹥F2，η1=η2B．F1﹥F2，η1﹥η2C．F1﹤F2，η1=η2D．F1﹥F2，η1=η2
【答案】B
【詳解】圖中為定滑輪，不計繩重和摩擦，則拉力
F1=G
機械效率
η1=100%
圖中為動滑輪
已知G動＜G物，則
F1＞F2η2＜100%，則
η1＞η2
故B符合題意，ACD不符合題意。
故選B。
【變式3-2】（2024·廣東江門·二模）圖甲是《墨經》中記載的古代提升重物的工具“車梯”，圖乙是其等效圖。當重500N的工人利用此“車梯”在10s內將重力為900N的物體勻速提升了2m時，工人對繩子施加的拉力F為250N，忽略繩重和機械之間的一切摩擦。則此時工人做功的功率為 W，動滑輪總重為 N。若A點繩子能承受的最大拉力為600N，B點繩子能承受的最大拉力為1500N，該滑輪組的最大機械效率為 。
【答案】 200 100 93.75%
【詳解】[1]由圖可知提起動滑輪的繩子的有效段數n=4，繩子自由端移動的距離
s=nh=4×2m=8m
工人對繩子施加的拉力F為250N，工人做的總功
W=Fs=250N×8m=2000J
工人做功的功率
[2]忽略繩重和機械之間的一切摩擦，動滑輪的重力
G動=nF-G=4×250N-900N=100N
[3]當工人向下拉繩子的最大拉力F'=500N時，物重
G'=nF-G動=4×500N-100N=1900N
由于B點的繩子能承受的最大拉力為
1500N
