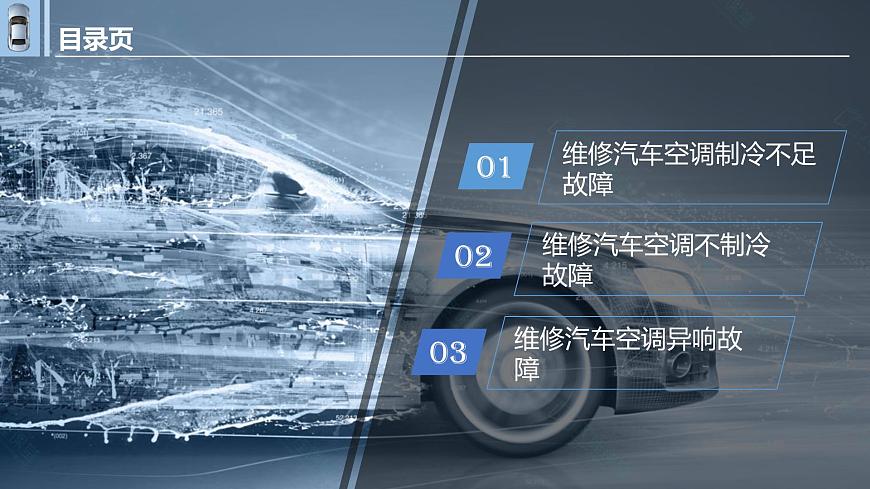

維修汽車空調制冷不足故障
維修汽車空調不制冷故障

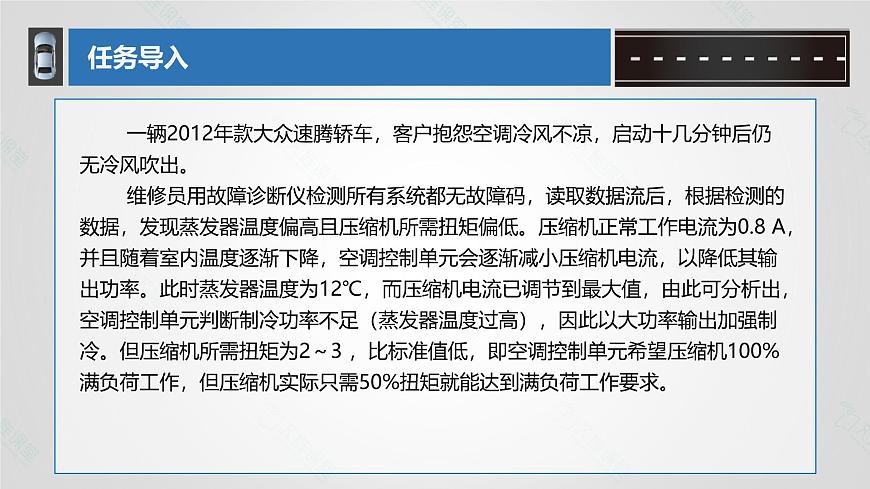

一輛2012年款大眾速騰轎車，客戶抱怨空調冷風不涼，啟動十幾分鐘后仍無冷風吹出。 維修員用故障診斷儀檢測所有系統都無故障碼，讀取數據流后，根據檢測的數據，發現蒸發器溫度偏高且壓縮機所需扭矩偏低。壓縮機正常工作電流為0.8 A，并且隨著室內溫度逐漸下降，空調控制單元會逐漸減小壓縮機電流，以降低其輸出功率。此時蒸發器溫度為12℃，而壓縮機電流已調節到最大值，由此可分析出，空調控制單元判斷制冷功率不足（蒸發器溫度過高），因此以大功率輸出加強制冷。但壓縮機所需扭矩為2～3 ，比標準值低，即空調控制單元希望壓縮機100%滿負荷工作，但壓縮機實際只需50%扭矩就能達到滿負荷工作要求。

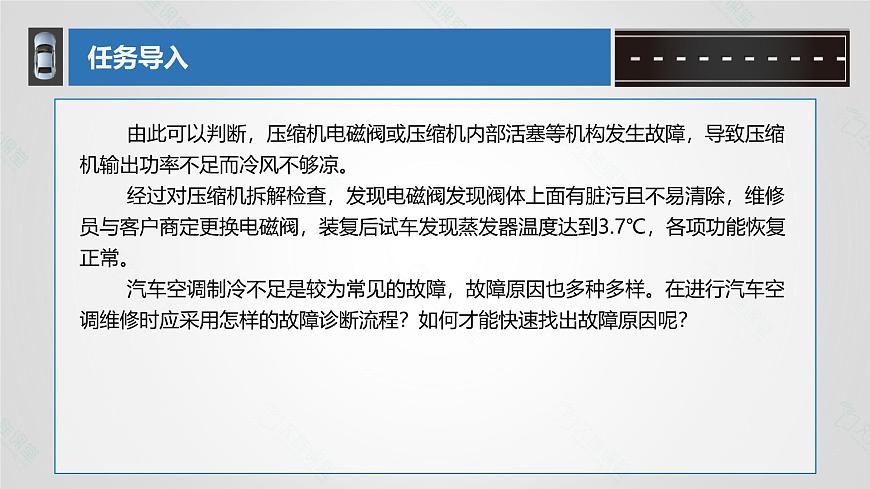

由此可以判斷，壓縮機電磁閥或壓縮機內部活塞等機構發生故障，導致壓縮機輸出功率不足而冷風不夠涼。 經過對壓縮機拆解檢查，發現電磁閥發現閥體上面有臟污且不易清除，維修員與客戶商定更換電磁閥，裝復后試車發現蒸發器溫度達到3.7℃，各項功能恢復正常。 汽車空調制冷不足是較為常見的故障，故障原因也多種多樣。在進行汽車空調維修時應采用怎樣的故障診斷流程？如何才能快速找出故障原因呢？
1.1 汽車空調系統故障的診斷流程

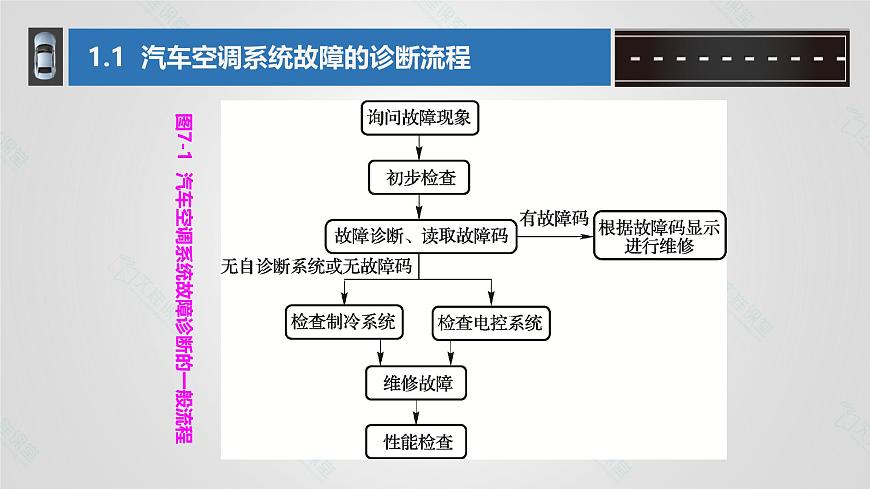

圖7-1 汽車空調系統故障診斷的一般流程
1.2 汽車空調制冷不足故障的維修

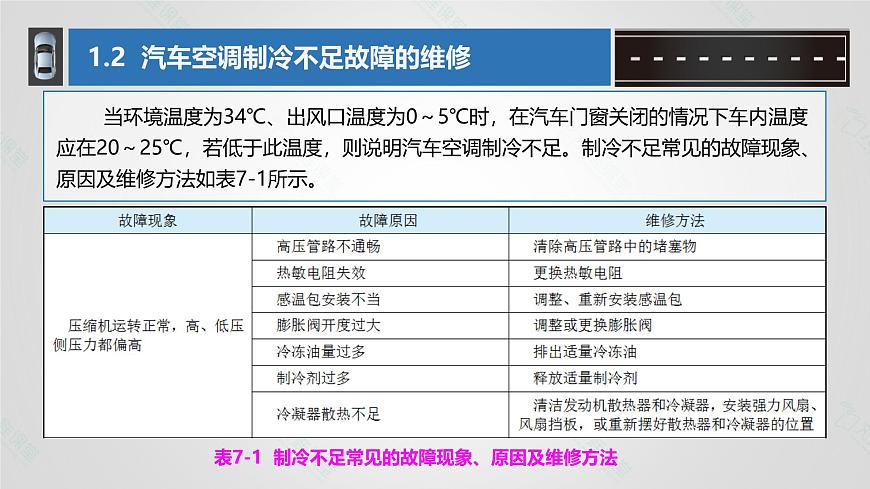

當環境溫度為34℃、出風口溫度為0～5℃時，在汽車門窗關閉的情況下車內溫度應在20～25℃，若低于此溫度，則說明汽車空調制冷不足。制冷不足常見的故障現象、原因及維修方法如表7-1所示。
表7-1 制冷不足常見的故障現象、原因及維修方法

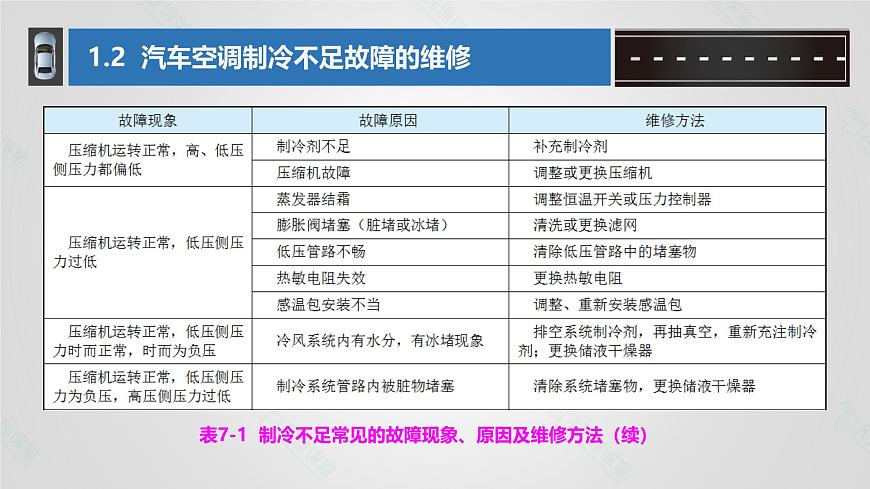

表7-1 制冷不足常見的故障現象、原因及維修方法（續）
1.3 典型汽車空調制冷不足故障案例分析
表7-2 故障車空調系統的技術參數
表7-2 故障車空調系統的技術參數（續）
維修員打開汽車空調系統，過了一段時間的確出現上述間歇性制冷的故障現象。
在制冷能力下降時，觀察壓縮機的工作情況，發現壓縮機能夠一直吸合。
連接好空調壓力表，測試系統內的高、低壓端壓力，數值正常。
利用專用故障診斷儀TECH2進行檢測，空調系統無故障碼存儲，讀取ECU內有關空調的數據，也未發現異常。
詢問車主后得知，該車前一段時間由于空調不涼在外面修理廠充加過制冷劑，于是懷疑該車制冷劑純度不夠。維修員通過制冷劑純度分析儀測試制冷劑成分后發現，系統存在28%的R12。
因為該車空調系統添加的制冷劑應為R134a，于是排空系統內的制冷劑，并更換壓縮機壓力調節閥，用氮氣清洗空調管路并抽真空后，重新填充了純正的R134a制冷劑。
再次啟動空調系統進行測試，發現故障已排除。
別克轎車裝備的是變排量空調壓縮機。空調系統工作時，空調控制系統不采集蒸發器出風口的溫度信號，而是根據空調管路內壓力的變化信號控制壓縮機的壓縮比，以此來自動調節出風口溫度。在制冷的全過程中，壓縮機始終是運轉的，制冷強度的調節完全依賴裝在壓縮機內部的壓力調節閥來控制。當空調管路內高壓端的壓力過高時，壓力調節閥將縮短壓縮機內活塞行程以減小壓縮比，降低制冷強度。當高壓端內壓力下降到一定程度、低壓端壓力上升到一定程度時，壓力調節閥則增大活塞行程以提高制冷強度。
由于該車空調系統制冷劑內混入了R12，造成系統內壓力控制不良，制冷強度上升。在此狀態下工作一段時間后，過低的溫度使蒸發器外壁結霜，影響空調出風口正常送風；當蒸發器外壁的霜溶化后系統又恢復正常。因為過低的溫度已經改變了壓力調節閥內部彈簧的彈性系數，所以壓力調節閥也應更換。
任務實施--（1）任務描述
表7-3 任務信息表
任務實施--（2）實施步驟參考
通過詢問了解故障發生前后的汽車工況、環境狀況，了解汽車空調的使用狀況和維修記錄，了解并記錄具體的故障現象。 啟動汽車發動機，打開空調開關和鼓風機開關，檢查壓縮機和鼓風機的工作情況，以及出風口溫度、風量等情況，結合記錄的故障現象進行確定。
（5）按下OFF按鈕，系統進入正常運行模式。
（4）觀察溫度控制面板顯示屏上閃爍顯示的數字，該數字即為故障碼，自動空調故障碼的含義如表7-4所示。若系統沒有故障，顯示屏將不閃爍。
（2）設置控制溫度為26℃。
（3）在3 s內同時按下AUTO和OFF兩個按鈕至少3次。
表7-4 自動空調故障碼的含義
檢查蒸發器進出管口溫度
修復故障后，啟動汽車空調，測試空調各項性能，檢查故障是否已排除。
任務實施--（3）任務考評
表7-5 維修汽車空調制冷不足故障任務考評信息表
一輛行駛里程44 000 km、采用自動空調系統的奔馳R350轎車，客戶反映空調系統不制冷。維修員接車后啟動汽車空調，發現空調面板上的指示燈均正常，各個按鈕都能正常操作，但出風口出的是自然風。連接壓力表檢測制冷劑壓力，發現高壓側在840 kPa左右，低壓側在420 kPa左右，說明壓縮機沒有工作。 根據該車自動空調系統的功能原理，造成壓縮機關閉的原因如下。
（1）制冷劑循環回路中壓力過低或制冷劑壓力傳感器損壞； （2）車外溫度過低或車外溫度傳感器損壞； （3）蒸發器溫度過低或蒸發器溫度傳感器故障； （4）冷卻液溫度超過110℃時，壓縮機處于緊急關閉狀態； （5）對發動機有高功率要求時控制單元關閉壓縮機； （6）壓縮機故障及空調控制單元故障等。 維修員連接診斷電腦進行快速測試，發現空調控制單元中報了許多故障碼，于是首先處理搭鐵點并對空調控制單元進行升級，但故障沒有改善。
由于故障碼太多并且多為存儲故障碼，維修員清除并刷新故障碼，以確定故障范圍，清除故障碼并再次讀取故障碼時，存在故障碼9006——部件A9制冷劑壓縮機有短路；900C——B12制冷劑壓力傳感器供電＞5.1 V；920A——B32/2雙陽光傳感器供電＞5.1 V。根據經驗，維修員測量了空調控制單元后面B插頭26號針腳和搭鐵之間的電阻，阻值為9.6 Ω，正常；測量壓縮機的供電線發現沒有電壓，說明空調控制單元沒有發出信號控制壓縮機工作；對空調控制單元的供電線路進行測量，拔掉供電線插頭，此時轎車沒有熄火，實際測量供電電壓為13.6 V，正常。那為什么空調控制單元會報電壓低的故障呢？
通過故障診斷儀，維修員在空調控制單元供電實際值中發現控制單元顯示的總線端30上的電壓只有1.3 V，顯然和實際值不符，且實際值會在1～13 V之間來回變動。經初步分析，維修員認為空調控制單元內部程序混亂造成其自身實際值不能正常顯示，亂報故障碼。于是把空調控制單元更換掉，空調系統恢復正常，故障排除。 造成汽車空調不制冷故障的原因很多，除上述控制單元故障外，還有哪些原因？在維修此類故障時又該遵循什么流程，注意哪些事項呢？
2.1 常見汽車空調不制冷故障現象的診斷及維修方法
表7-6 常見汽車空調不制冷故障現象的診斷及維修方法
表7-6 常見汽車空調不制冷故障現象的診斷及維修方法（續）
2.2 典型汽車空調不制冷故障案例分析
一輛2011年款豐田卡羅拉轎車，客戶反映汽車空調無法制冷，按下A/C開關后壓縮機不工作，但A/C指示燈不閃爍。
圖7-3 豐田卡羅拉轎車空調系統的組成
在維修過程中，當遇到多個故障碼同時出現時，首先要考慮A/C控制面板總成的電源、接地及線路的共用部分。SG（C17）端子連接不良，從而造成電阻過大的現象，應是其他維修人員在檢測線路時，向該端子內插入類似于大頭針的工具造成的。
表3-7 檢修冷凝器和蒸發器任務考評信息表
1.檢修壓縮機電磁離合器
（5）測量電磁線圈的電阻，正常應為3.7～4.35 Ω，如所測量的電阻值不符，則應更換電磁線圈。
（4）給電磁離合器加上蓄電池（12 V）電壓，用百分表測量壓力板的位移。
（2）用手轉動壓縮機傳動帶，檢查帶輪軸承的間隙和阻力，如果出現間隙過大、阻力過大或轉動有噪聲現象，則應更換電磁離合器。
（1）檢查壓力板有無變色、剝落、損傷等現象。
（3）用百分表測量帶輪與壓力板之間的間隙，標準間隙應為0.35～0.6 mm。
2.檢修壓縮機繼電器及其控制線路
通過查閱汽車空調電路圖，找出壓縮機繼電器及相關熔斷絲的編號及安裝位置，查看熔斷絲是否熔斷，如已熔斷則更換新熔斷絲。
拆下壓縮機繼電器，給繼電器線圈加上蓄電池電壓，檢查繼電器兩觸點之間是否導通，正常應導通，否則說明繼電器存在故障，應進行更換。
將點火開關置于ON位置，檢測壓縮機繼電器插座上線圈端子與搭鐵（繼電器電源電路）之間的電壓，正常應為蓄電池電壓，否則應檢查相關線路。
3.檢修冷凝器風扇及其控制線路
通過查閱汽車空調電路圖，找出冷凝器風扇相關熔斷絲的編號及安裝位置，查看熔斷絲是否熔斷，如已熔斷則更換新熔斷絲。
拆下冷凝器風扇繼電器，檢測繼電器是否正常。
將點火開關置于ON位置，檢測冷凝器風扇繼電器插座上線圈端子與搭鐵（繼電器電源電路）之間的電壓，正常應為蓄電池電壓，否則應檢查相關線路。
4.檢修冷凝器風扇及其控制線路
（1）故障碼11——車內溫度傳感器電路故障。 （2）故障碼12——環境溫度傳感器電路故障。 （3）故障碼13——蒸發器溫度傳感器電路故障。 （4）故障碼21——陽光傳感器（乘客側）電路故障。 （5）故障碼23——壓力傳感器電路故障。 （6）故障碼43——模式控制伺服電機電路故障。
圖7-5 鼓風機電動機電路
表7-19 維修汽車空調不制冷故障任務考評信息表
陸先生購買了一輛豐田普拉多3.5TXLN越野車，三個月后，行駛里程約為3 000 km，在行駛時打開汽車空調會有滋滋的聲響。陸先生將車開到4S店，工作人員經過簡單檢查后答復他，說是正常現象，沒與發現問題。陸先生無奈，只好將車開回，但在隨后幾天里這種聲響越發明顯，且市場伴隨著車身輕微的抖動。陸先生再次將車開到4S店，要求工作人員進行全面檢查，找出問題所在。4S店維修人員經過一系列檢查，最后查明，響聲時由壓縮機電磁離合器存在瑕疵所致，需要更換。4S店免費為陸先生更換了同型號的壓縮機電磁離合器，試車進行測試，空調啟動后不再發生異響。 汽車空調異響是維修汽車空調時較為常見的故障，那么汽車空調都會發生哪些異響？造成這些異響的故障原因又是什么呢？
3.1 典型汽車空調異響故障案例分析
一輛行駛里程約8萬公里的2013款一汽大眾高爾夫轎車，車主反映該車空調制冷性能不佳且有異響。接車后，維修員試車以驗證故障現象。 （1）接通點火開關，啟動發動機，打開空調AC開關，發現空調出風口略有冷風吹出。該車的空調系統并非完全不制冷，只是在空調運轉較長時間后才開始制冷，且制冷效果極差。 （2）持續對空調出風口溫度進行監測，數字溫度計顯示出風口溫度為11.9℃。 （3）空調繼續運行一段時間后，發現空調出風口逐漸吹出自然風，同時壓縮機出現異響，且異響隨著發動機轉速的升高而越來越明顯，關閉空調AC開關后，異響立刻消失。
圖7-7 大眾高爾夫汽車空調的總體結構
1—儲液干燥器；2—壓縮機；3—冷凝器；4—高壓傳感器；5，11—支架； 6—加注回收閥（高壓側）；7—固定卡箍；8—加注回收閥（低壓側）；9—膨脹閥；10—六角螺母
維修員用壓力表對空調管路進行壓力檢測，發現高壓側壓力為980 kPa，低壓側壓力為300 kPa，空調系統工作壓力異常。
維修員用檢測儀檢測占空比信號為85%，空調壓縮機調節閥電流為0.80 A，信號控制正常。
維修員檢查冷凝器水箱，發現其表面臟物較多。
維修員用冷凍油專用的檢測棉對空調管路系統中的冷凍油質量、數量進行檢測，發現冷凍油已經發黑、酸化，且油量嚴重虧損。
（1）清洗整個空調系統，加注新的冷凍油、制冷劑。
（2）清潔冷凝器水箱表面的污物。
（3）清洗蒸發箱表面污物，并更換空調濾芯。
（三）故障維修 （1）清洗空調管路，維修員在清洗時發現故障車內舊的冷凍油顏色深黑、渾濁，回收的舊冷凍油量為80 mL左右，制冷劑為450 g左右。 （2）完成空調管路清洗后，維修員給故障車加注525±25 g制冷劑、130±10 mL冷凍油。 （3）完成定量加注新的制冷劑、冷凍油后，啟動發動機，打開空調進行性能測試，高壓側壓力為1 400 kPa，低壓側壓力為200 kPa，出風口溫度為4.1℃，占空比信號為90%，空調壓縮機調節閥電流為0.85 A。各項參數均已正常，且空調系統運行正常。
（4）空調系統正常運行約5 min后，壓縮機部位再次出現異響，且異響的聲音逐漸由小變大，甚至比維修前的聲音還要大，關掉AC開關后異響立刻消失。維修人員只好先關掉空調，并進行技術分析，認為空調壓縮機可能出現了機械故障或潤滑不良。 （5）再次與車主進行溝通，車主同意更換壓縮機。于是維修員重新回收制冷劑及冷凍油，拆卸下壓縮機總成，并對壓縮機進行拆解以找出故障點。但在拆解壓縮機的過程中，維修員發現壓縮機內部的潤滑油極少，打開放油口只放出不到20 mL的冷凍油，明顯不符合技術要求。
（6）為慎重起見，維修員最后決定拆解故障車的壓縮機，檢查其內部是否存在機械性損壞。拆解后發現，壓縮機內部已經被清洗干凈，活塞和壓縮機缸筒雖然有輕微磨損，但不影響正常使用。為此，維修員重新回憶和梳理之前的每一個維修細節，以便能真正找到壓縮機異響的根源。
（7）對于汽車空調壓縮機，只要啟動發動機，即使AC開關處于關閉狀態，其輸入軸一直在旋轉，如果缺少制冷劑和冷凍油，即使是在無需使用制冷的冬季，也會導致壓縮機損壞。在維修人員清洗空調系統管路時，將原留存在壓縮機內部的冷凍油也清洗了出來，而在之后加注制冷劑及冷凍油時，并未單獨給壓縮機加注冷凍油，從而導致壓縮機內部依舊缺少冷凍油，存在潤滑不到位的問題。找到故障原因之后，維修人員安裝好壓縮機后，又單獨從壓縮機加油口處定量加注了80 mL冷凍油。
（8）維修員重新加注制冷劑和冷凍油，加注完成后靜置5 min左右，使制冷劑和冷凍油充分融合，再按照操作工藝流程執行操作，之后又加入一支空調增效保護劑，以期能夠修復壓縮機輕微磨損。啟動發動機，打開AC開關，空調壓縮機異響完全消失，檢測空調制冷性能，各項參數均恢復正常。至此，該故障車的空調故障已被徹底排除。
3.2 常見汽車空調異響故障的診斷及維修方法
表7-20 常見汽車空調異響故障的診斷及維修方法
表7-21 任務信息表
連接專業故障診斷儀VAS5051，選擇“引導型故障查詢”功能，并依次選擇：“自動空調→選擇功能→自動空調控制單元→故障存儲器→基本設置→檢測冷卻功率→執行元件診斷→檢測溫度傳感器→編碼自動空調控制單元→更換自動控制單元→壓縮機關閉條件”，以此完成汽車空調故障自診斷，通過讀取空調控制單元J255上的故障碼來查詢故障原因。空調系統故障碼的含義及故障診斷如表7-22所示。
表7-22 空調系統故障碼的含義及故障診斷
表7-22 空調系統故障碼的含義及故障診斷（續）
（1）拆卸壓縮機（見圖7-8）。 （2）檢查電磁離合器間隙（見圖7-9）。 （3）檢修膨脹閥（見圖7-10）（見圖7-11）。
圖7-8 拆卸壓縮機
1，2—固定螺栓；3—定位套
圖7-9 檢查電磁離合器間隙
1—卡尺；2—多楔帶輪；3—離合器壓力板；4—離合器插接器
1—螺栓；2—制冷劑管路接頭；3，7—O形環；4—膨脹閥；5，6—O形環（需用冷凍油浸潤）
圖7-11 拆卸膨脹閥
1—螺母；2—夾子；3—隔板；4—螺栓
完成以上操作后，重新安裝壓縮機和膨脹閥，接通制冷劑管路，充注適量制冷劑，并對相關接口位置及其他關鍵部位進行檢漏，確認無泄漏后啟動空調系統進行測試，檢查汽車空調的各項性能是否正常。
