第九章　簡單機械 章末復習課件---2024-2025學年魯科版八年級下冊物理

這是一份第九章　簡單機械 章末復習課件---2024-2025學年魯科版八年級下冊物理，共20頁。

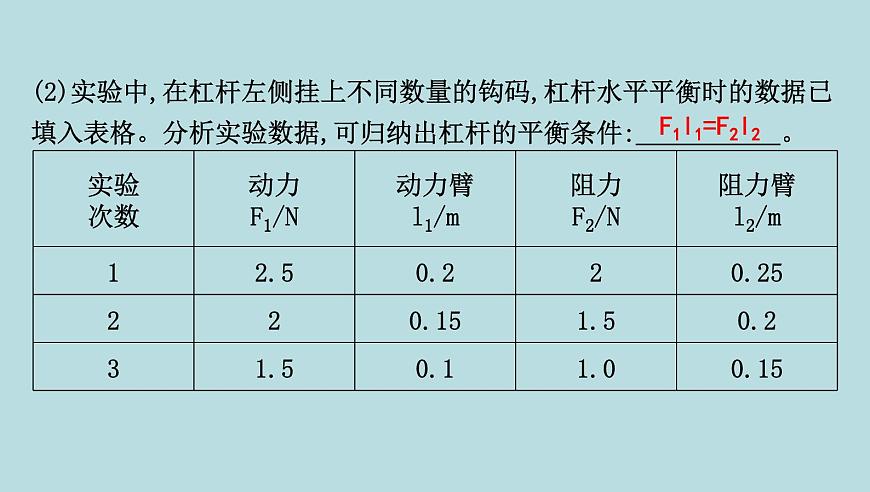

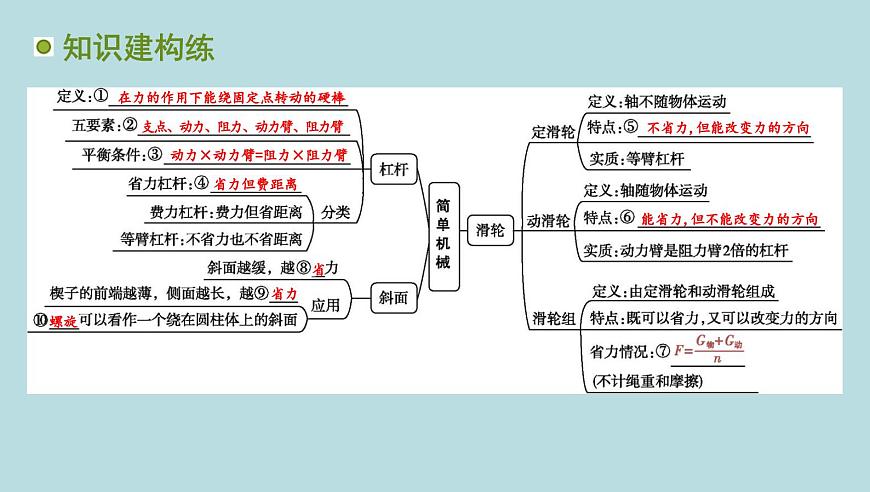

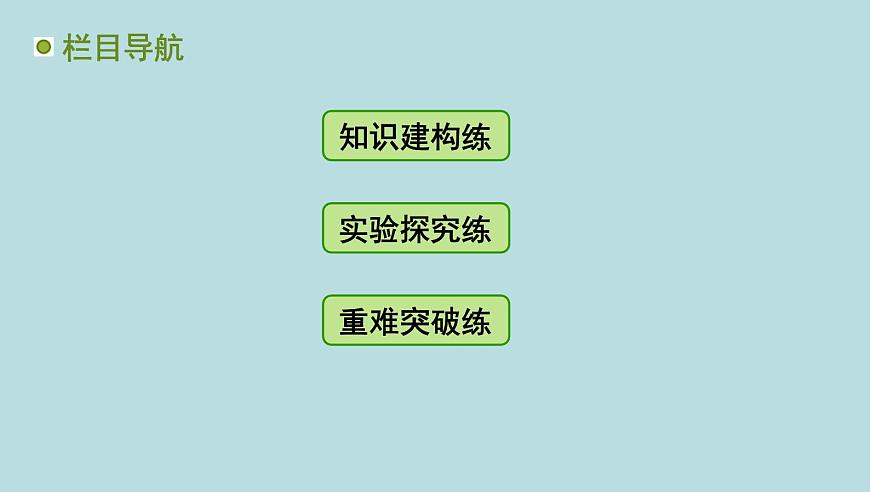

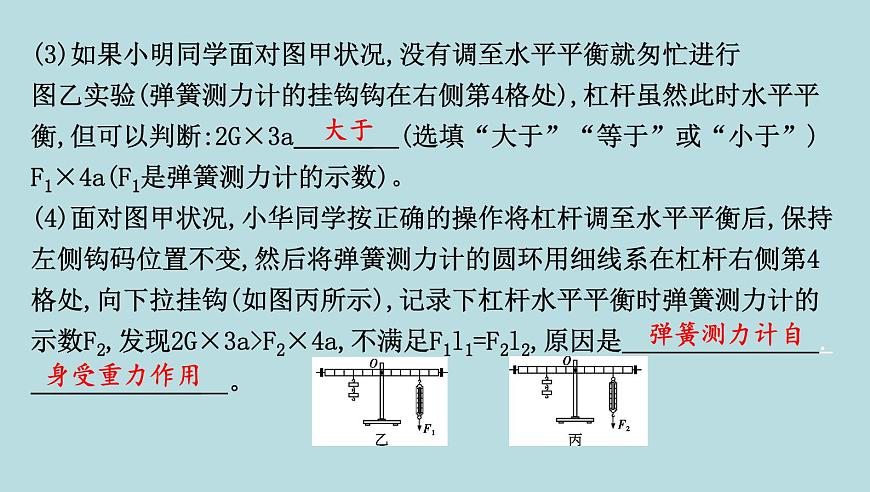

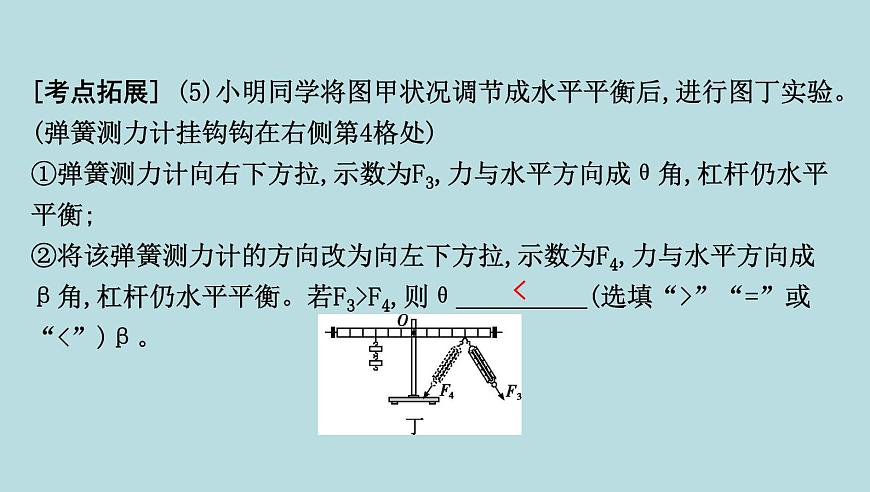

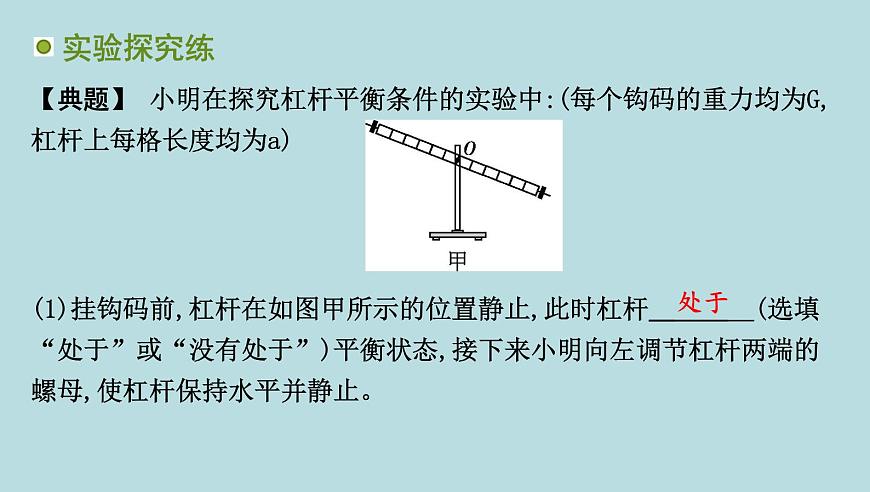

章末復習欄目導航知識建構練實驗探究練重難突破練知識建構練在力的作用下能繞固定點轉動的硬棒支點、動力、阻力、動力臂、阻力臂動力×動力臂=阻力×阻力臂省力但費距離不省力,但能改變力的方向能省力,但不能改變力的方向省省力螺旋實驗探究練【典題】 小明在探究杠桿平衡條件的實驗中:(每個鉤碼的重力均為G,杠桿上每格長度均為a)(1)掛鉤碼前,杠桿在如圖甲所示的位置靜止,此時杠桿　 　(選填“處于”或“沒有處于”)平衡狀態,接下來小明向左調節杠桿兩端的螺母,使杠桿保持水平并靜止。?處于(2)實驗中,在杠桿左側掛上不同數量的鉤碼,杠桿水平平衡時的數據已填入表格。分析實驗數據,可歸納出杠桿的平衡條件:　 　。F1l1=F2l2(3)如果小明同學面對圖甲狀況,沒有調至水平平衡就匆忙進行圖乙實驗(彈簧測力計的掛鉤鉤在右側第4格處),杠桿雖然此時水平平衡,但可以判斷:2G×3a　 　(選填“大于”“等于”或“小于”)F1×4a(F1是彈簧測力計的示數)。?(4)面對圖甲狀況,小華同學按正確的操作將杠桿調至水平平衡后,保持左側鉤碼位置不變,然后將彈簧測力計的圓環用細線系在杠桿右側第4格處,向下拉掛鉤(如圖丙所示),記錄下杠桿水平平衡時彈簧測力計的示數F2,發現2G×3a>F2×4a,不滿足F1l1=F2l2,原因是　 . 　。?大于彈簧測力計自身受重力作用[考點拓展] (5)小明同學將圖甲狀況調節成水平平衡后,進行圖丁實驗。(彈簧測力計掛鉤鉤在右側第4格處)①?gòu)椈蓽y(cè)力計向右下方拉,示數為F3,力與水平方向成θ角,杠桿仍水平平衡;②將該彈簧測力計的方向改為向左下方拉,示數為F4,力與水平方向成β角,杠桿仍水平平衡。若F3>F4,則θ　 　(選填“>”“=”或“
