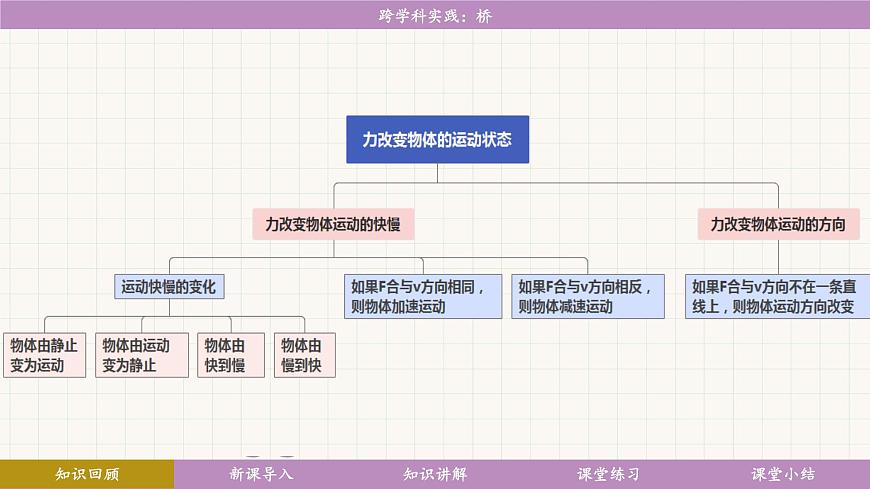

這是一份初中物理教科版（2024）八年級下冊（2024）5 跨學科實踐：橋背景圖課件ppt，共21頁。PPT課件主要包含了上節課學了哪些知識，力改變物體的運動狀態等內容，歡迎下載使用。

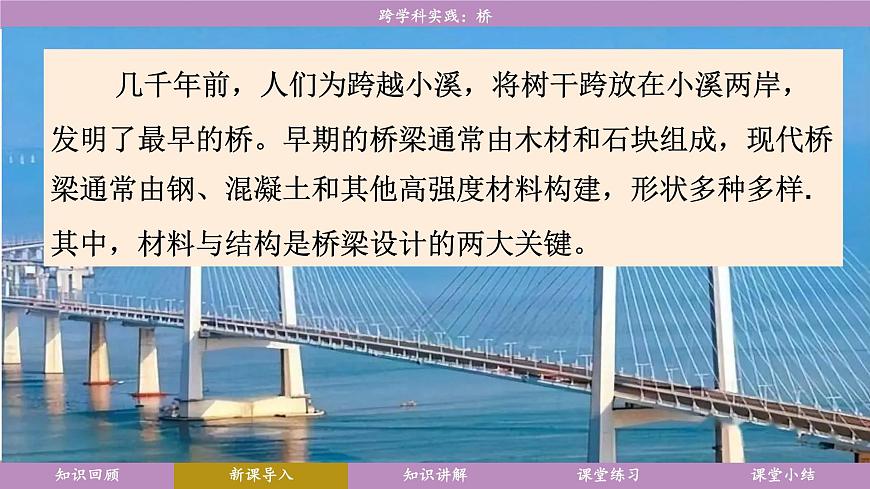

幾千年前，人們?yōu)榭缭叫∠?，將樹干跨放在小溪兩岸，發明了最早的橋。早期的橋梁通常由木材和石塊組成，現代橋梁通常由鋼、混凝土和其他高強度材料構建，形狀多種多樣.其中，材料與結構是橋梁設計的兩大關鍵。

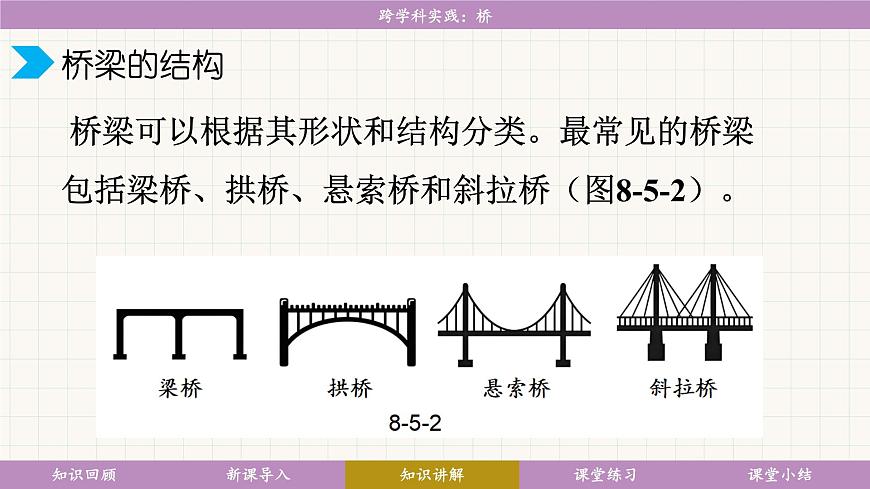

橋梁可以根據其形狀和結構分類。最常見的橋梁 包括梁橋、拱橋、懸索橋和斜拉橋（圖8-5-2）。

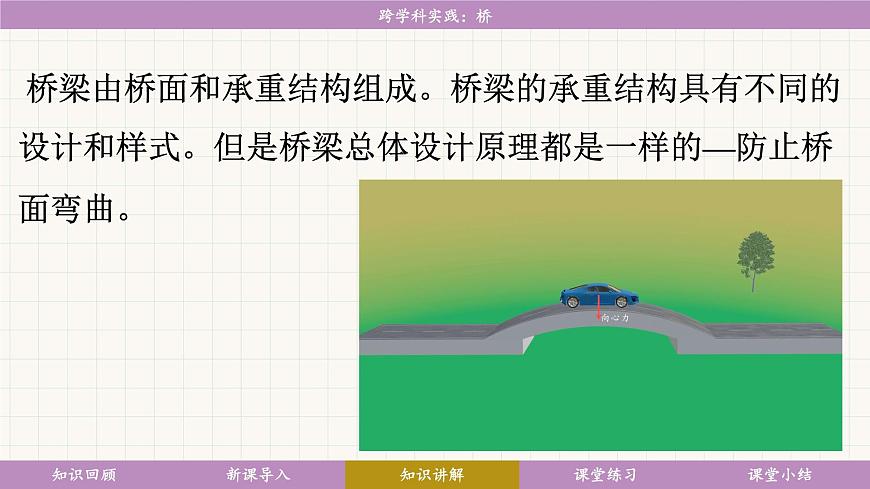

橋梁由橋面和承重結構組成。橋梁的承重結構具有不同的設計和樣式。但是橋梁總體設計原理都是一樣的—防止橋面彎曲。

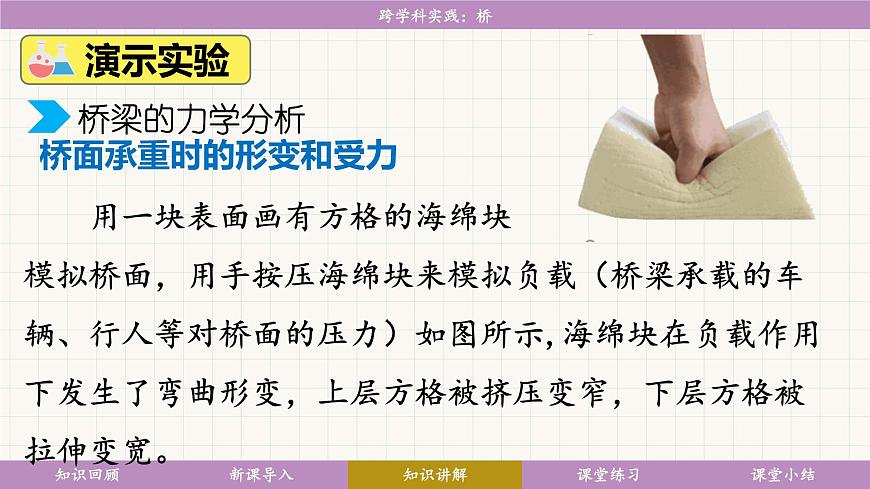

橋面承重時的形變和受力 用一塊表面畫有方格的海綿塊 模擬橋面，用手按壓海綿塊來模擬負載（橋梁承載的車 輛、行人等對橋面的壓力）如圖所示,海綿塊在負載作用下發生了彎曲形變，上層方格被擠壓變窄，下層方格被拉伸變寬。
分析可知，橋梁上表面受到壓力，下表面受到 拉力。當負載增加時，橋梁彎曲形變程度會隨之增 加，如果彎曲形變超出橋梁允許的形變范圍，橋梁 就可能發生坍塌。
如果你是一名橋梁工程師，如何避免橋梁發生大的彎曲形變，提高橋梁承受能力，避免橋梁坍塌呢？
支撐結構受力情況 梁橋是結構最簡單的橋，為減小 橋面彎曲形變，在橋面下加一個橋 墩，即可為橋面提供一個向上的力[圖8-5-5（a）]。所有支撐橋面的力的合力（用向上的藍色箭頭表示），與橋面及負載的合力（用向下的紅色箭頭表示）平衡。
可見，根據二力平衡條件，無論什么樣的橋梁結構，都會產生一個向上的合力作為橋面的支撐力（圖8-5-5）。
體驗拱橋的支撐作用 找一個硬直筒圈，中 間套一根橡皮筋，如圖8-5-6 所示，用手輕壓頂部，觀 察皮筋的形變，思考拱橋 形狀與橋面負載的關系。
如何在橋梁負載增加時保持橋梁結構穩定、不易彎曲，這也是設計橋梁應考慮的問題。哪種幾何元素構成的物體穩定性好呢？
探究幾何體的穩定性 將幾根橡皮筋連接起來后，穿過吸管再首尾 連接，分別搭成三角形和矩形結構。如圖8-5-7所 示，利用懸掛重物對以上結構施加向下的力。請 比較三角形、矩形結構的穩定性 有什么不同。
實驗發現，三角形具有很好的結構穩定性。三角形是現代橋梁的基本結構元素，它有相對較輕的自重且能承受更大的壓力和拉力。因此，在設計上常常利用三角形結構來加固橋梁。
設計并制作一座可承載重物的紙橋，至少能跨 越25cm的峽谷，寬度大于10cm，最小承重為0.2N。 測試要求 1.在橋中間放置重物，要求放上后至少保持5s. 紙橋不塌落，記下紙橋承重： 2.每組可嘗試3次，取最高成績。
交流評估 各小組介紹設計思路，展示制作的紙橋，交流 存在的問題和需要改進的地方。例如，可以使用哪 些新技術？設計過程中如何對設計的模型進行負載 測試？
中國正從橋梁大國邁向橋梁 強國！一座座雄偉壯麗的現代化 橋梁正在把跨越大江、大河、高 山、峽谷的千年夢想變成現實。 縱觀祖國大地用萬年兩趙州橋到港珠澳大橋，連接時代文明的宏偉大橋正在貫通華夏大地！
查閱資料，對中國古代和現代的橋橋的用途、橋的地點等方面進行調查， 了解橋梁的發展史， 以及對交通、經濟、 文化等方面的促進作用。
