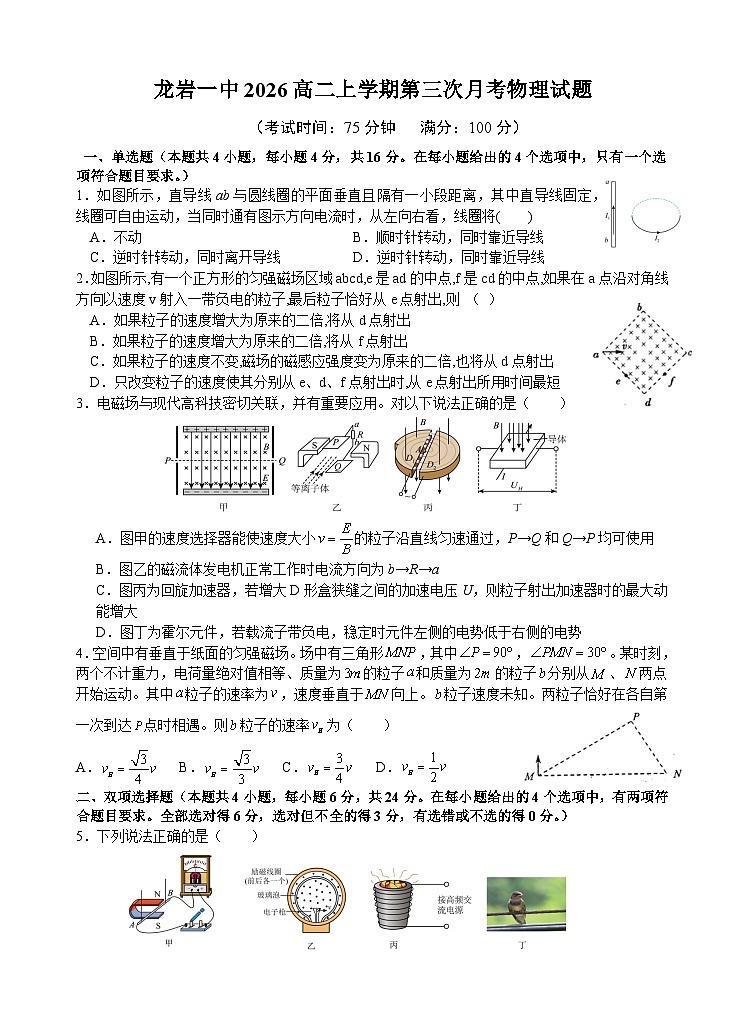

福建省龍巖第一中學2024-2025學年高二上學期第三次月考（12月）物理試題

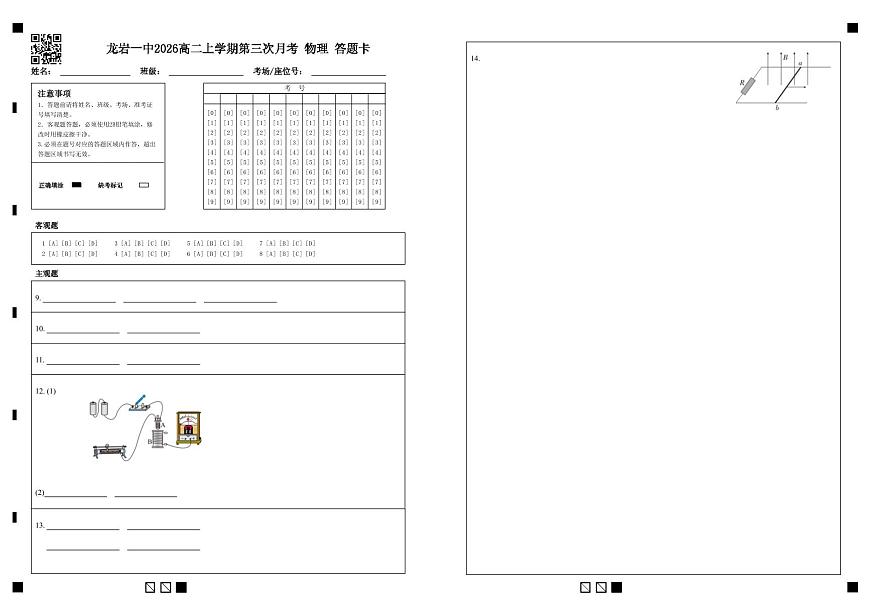

這是一份福建省龍巖第一中學2024-2025學年高二上學期第三次月考（12月）物理試題，文件包含福建省龍巖市第一中學2024-2025學年高二上學期第三次月考物理試題docx、龍巖一中2026高二上學期第三次月考物理答題卡pdf等2份試卷配套教學資源，其中試卷共11頁， 歡迎下載使用。
一、單選題（本題共4小題，每小題4分，共16分。在每小題給出的4個選項中，只有一個選項符合題目要求。）
1．如圖所示，直導線ab與圓線圈的平面垂直且隔有一小段距離，其中直導線固定，線圈可自由運動，當同時通有圖示方向電流時，從左向右看，線圈將( )
A．不動B．順時針轉動，同時靠近導線
C．逆時針轉動，同時離開導線D．逆時針轉動，同時靠近導線
2．如圖所示,有一個正方形的勻強磁場區域abcd,e是ad的中點,f是cd的中點,如果在a點沿對角線方向以速度v射入一帶負電的粒子,最后粒子恰好從e點射出,則 （ ）
A．如果粒子的速度增大為原來的二倍,將從d點射出
B．如果粒子的速度增大為原來的二倍,將從f點射出
C．如果粒子的速度不變,磁場的磁感應強度變?yōu)樵瓉淼亩?也將從d點射出
D．只改變粒子的速度使其分別從e、d、f點射出時,從e點射出所用時間最短
3．電磁場與現代高科技密切關聯，并有重要應用。對以下說法正確的是（ ）
A．圖甲的速度選擇器能使速度大小的粒子沿直線勻速通過，P→Q和Q→P均可使用
B．圖乙的磁流體發電機正常工作時電流方向?yàn)閎→R→a
C．圖丙為回旋加速器，若增大D形盒狹縫之間的加速電壓U，則粒子射出加速器時的最大動能增大
D．圖丁為霍爾元件，若載流子帶負電，穩定時元件左側的電勢低于右側的電勢
4．空間中有垂直于紙面的勻強磁場。場中有三角形，其中，。某時刻，兩個不計重力，電荷量絕對值相等、質量為的粒子和質量為的粒子分別從、兩點開始運動。其中粒子的速率為，速度垂直于向上。粒子速度未知。兩粒子恰好在各自第一次到達點時相遇。則粒子的速率為（ ）
A． B． C． D．
二、雙項選擇題（本題共4小題，每小題6分，共24分。在每小題給出的4個選項中，有兩項符合題目要求。全部選對得6分，選對但不全的得3分，有選錯或不選的得0分。）
5．下列說法正確的是（ ）
A．圖甲中裝置可以利用導體棒左右運動研究磁場對通電導線的作用力方向
B．圖乙中增大電子槍的加速電壓，粒子在磁場中運動周期不變
C．圖丙中真空冶煉爐利用冶煉爐中的渦流產生熱量融化金屬
D．圖丁中一只小鳥站在一條通過500A電流的銅質裸導線上，小鳥不會被電死的原因是兩爪之間的電壓很小。
6．如圖所示，a、b、c為三個被懸掛起的小金屬圓環線圈，其中a位于螺線管左側附近，b位于螺線管右側附近，c位于螺線管中央的正上方，螺線管與電阻、電源以及開關串聯組成一電路，當開關S閉合瞬間，忽略三環中感應電流之間的相互作用力，則a、b、c小金屬圓環線圈（不考慮形變）的運動情況是（ ）
A．如果電源左邊是正極，a向左擺動，b向左擺動，c向左擺動
B．如果電源左邊是負極，a向右擺動，b向右擺動，c向右擺動
C．如果電源左邊是正極，從左邊看，a、b的電流方向均是逆時針，c的電流方向是順時針
D．無論電源正極在左邊還是右邊，a向左擺動，b向右擺動，c不動
7．演示自感現象的實驗電路圖如圖所示，線圈的自感系數較大，且使滑動變阻器接入電路中的阻值大于線圈直流電阻，A1、A2為兩個完全相同的燈泡，下列判斷正確的是（ ）
A．接通開關S，燈A1、A2立即變亮
B．接通開關S，燈A1逐漸變亮，燈A2立即變亮
C．接通開關S，待電路穩定后斷開開關S，燈A1、A2逐漸熄滅
D．接通開關S，待電路穩定后斷開開關S，燈A1逐漸熄滅，燈A2閃一下后逐漸熄滅
8．如圖所示，光滑平行的金屬軌道分水平段（左端接有阻值為的定值電阻）和半圓弧段兩部分，兩段軌道相切于和點，圓弧的半徑為，兩金屬軌道間的寬度為，整個軌道處于磁感應強度為，方向豎直向上的勻強磁場中。質量為、長為、電阻為的金屬細桿置于軌道上的處，。在時刻，給金屬細桿一個垂直金屬細桿、水平向右的初速度，之后金屬細桿沿軌道運動，在時刻，金屬細桿以速度通過與圓心等高的和；在時刻，金屬細桿恰好能通過圓弧軌道的最高點，金屬細桿與軌道始終接觸良好，軌道的電阻和空氣阻力均不計，重力加速度為。以下說法正確的是（ ）
A．時刻，金屬細桿兩端的電壓為
B．時刻，金屬細桿所受的安培力為
C．從到時刻，通過金屬細桿橫截面的電荷量為
D．從到時刻，定值電阻產生的焦耳熱為
三、非選擇題：共60分，其中第9-11題為填空題（每空1分，共7分），第12-13題為實驗題（每空2 分，共14分），第14-16題為計算題（第14題11分，第15題14分，第16題14分）。

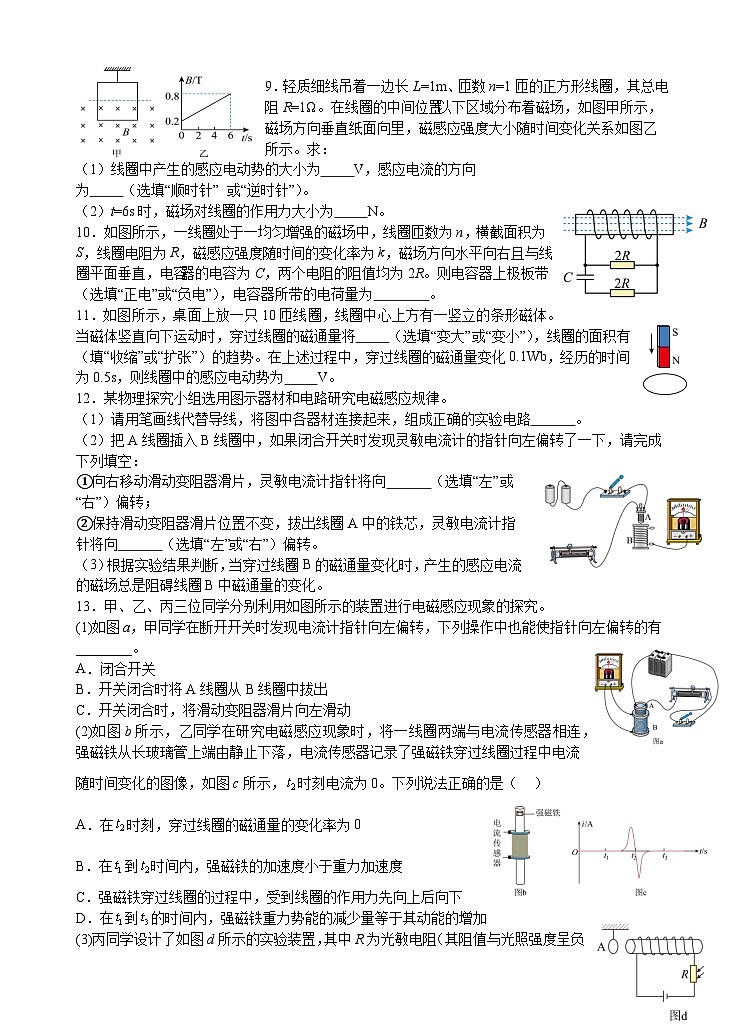

9．輕質細線吊著一邊長L=1m、匝數n=1匝的正方形線圈，其總電阻R=1Ω。在線圈的中間位置以下區域分布著磁場，如圖甲所示，磁場方向垂直紙面向里，磁感應強度大小隨時間變化關系如圖乙所示。求：
（1）線圈中產生的感應電動勢的大小為 V，感應電流的方向
為 （選填“順時針” 或“逆時針”）。
（2）t=6s時，磁場對線圈的作用力大小為 N。
10．如圖所示，一線圈處于一均勻增強的磁場中，線圈匝數為n，橫截面積為S，線圈電阻為R，磁感應強度隨時間的變化率為k，磁場方向水平向右且與線圈平面垂直，電容器的電容為C，兩個電阻的阻值均為2R。則電容器上極板帶 （選填“正電”或“負電”），電容器所帶的電荷量為 。
11．如圖所示，桌面上放一只10匝線圈，線圈中心上方有一豎立的條形磁體。當磁體豎直向下運動時，穿過線圈的磁通量將 （選填“變大”或“變小”），線圈的面積有 （填“收縮”或“擴張”）的趨勢。在上述過程中，穿過線圈的磁通量變化0.1Wb，經歷的時間為0.5s，則線圈中的感應電動勢為 V。
12．某物理探究小組選用圖示器材和電路研究電磁感應規律。
（1）請用筆畫線代替導線，將圖中各器材連接起來，組成正確的實驗電路 。
（2）把A線圈插入B線圈中，如果閉合開關時發現靈敏電流計的指針向左偏轉了一下，請完成下列填空：
①向右移動滑動變阻器滑片，靈敏電流計指針將向 （選填“左”或“右”）偏轉；
②保持滑動變阻器滑片位置不變，拔出線圈A中的鐵芯，靈敏電流計指針將向 （選填“左”或“右”）偏轉。
（3）根據實驗結果判斷，當穿過線圈B的磁通量變化時，產生的感應電流的磁場總是阻礙線圈B中磁通量的變化。
13．甲、乙、丙三位同學分別利用如圖所示的裝置進行電磁感應現象的探究。
(1)如圖a，甲同學在斷開開關時發現電流計指針向左偏轉，下列操作中也能使指針向左偏轉的有________。
A．閉合開關
B．開關閉合時將A線圈從B線圈中拔出
C．開關閉合時，將滑動變阻器滑片向左滑動
(2)如圖b所示，乙同學在研究電磁感應現象時，將一線圈兩端與電流傳感器相連，強磁鐵從長玻璃管上端由靜止下落，電流傳感器記錄了強磁鐵穿過線圈過程中電流隨時間變化的圖像，如圖c所示，時刻電流為0。下列說法正確的是（ ）
A．在時刻，穿過線圈的磁通量的變化率為0
B．在到時間內，強磁鐵的加速度小于重力加速度
C．強磁鐵穿過線圈的過程中，受到線圈的作用力先向上后向下
D．在到的時間內，強磁鐵重力勢能的減少量等于其動能的增加
(3)丙同學設計了如圖d所示的實驗裝置，其中R為光敏電阻（其阻值與光照強度呈負相關），輕質金屬環A用輕繩懸掛，與長直螺線管共軸（A線圈平面與螺線管線圈平面平行），并位于螺線管左側。當光照增強時，從右向左看，金屬環A中電流方向?yàn)? （填“順時針”或“逆時針”），A將會 （填“向左”或“向右”）運動。
五、解答題
14．如圖，足夠長水平U形光滑導軌固定在地面上，電阻不計，左端連接電阻。質量、寬度、阻值的桿ab垂直放置在導軌上，勻強磁場的磁感應強度，方向豎直向上，現給桿ab一個向右的水平初速度1m/s，桿ab運動的過程中始終和導軌垂直。求：
(1)桿ab剛開始運動時，電阻R兩端電壓的大?。?br>(2)桿ab從開始運動到停下來，電阻R上產生的焦耳熱。
15．如圖所示，足夠長的平行金屬導軌MN、PQ平行放置，間距為L=3m，與水平面成θ=53°，導軌與固定電阻R1和R2相連，且R1=R2=2Ω。R1支路串聯開關S，原來S閉合，勻強磁場垂直導軌平面斜向上。有一質量為m=1kg的導體棒ab與導軌垂直放置，接觸面粗糙且始終接觸良好，導體棒的電阻R也為2Ω.現讓導體棒從靜止釋放沿導軌下滑，當導體棒運動達到穩定狀態時速率為v=2m/s，此時整個電路消耗的電功率為12W。已知當?shù)氐闹亓铀俣葹間，導軌電阻不計。求：
(1)在上述穩定狀態時，導體棒ab中的電流I和磁感應強度B的大小；
(2)如果導體棒從靜止釋放沿導軌下滑x=1m距離后運動達到穩定狀態，在這一過程中回路產生的焦耳熱；
(3)斷開開關S后，導體棒沿導軌下滑一段距離d后，通過導體棒ab的電量為q=3C，求這段距離d。
16．如圖，Ⅰ為半徑為R的勻強磁場區域，圓心為O，在圓心正下方S處有一粒子發射源，均勻地向圓內各方向發射質量為m，電荷量為q，速率為v0的帶正電粒子，每秒鐘共N個，其中射向O點的粒子恰好從C點射出；Ⅱ?yàn)橛善叫邪咫娙萜餍纬傻膭驈?qiáng)電場區域，上極板帶正電，下極板接地，極板長度為L，極板間距為2R，場強；Ⅲ為寬度足夠的勻強磁場區域，磁感應強度與Ⅰ相同。在Ⅲ區域的右側豎直固定有平行板電容器，右極板帶正電，左極板接地，AB為左極板上長度為的窄縫（窄縫不影響兩極板間電場），電容器兩極板電壓為，O、C、A三點連線過Ⅱ區域軸線，不計粒子重力，各磁場方向如圖所示，重力加速度為g。
(1)Ⅰ區域磁感應強度的大小。
(2)若在Ⅱ區域加勻強磁場可使射入的粒子做直線運動，求所加磁場磁感應強度的大小和方向。
(3)在Ⅱ區域的最右側緊貼下極板放置長度為R的粒子收集板PQ，求每秒收集到的粒子數。龍巖一中2026高二上學期第三次月考物理參考答案
1．D
2．A 【詳解】如圖所示，根據幾何關系可以看出，當粒子從d點射出時，軌道半徑增大為原來的二倍，由半徑可知，速度也增大為原來的二倍，選項A正確，選項B、C錯誤；由粒子的周期，可見粒子的周期與速度無關，在磁場中的運動時間取決于其軌跡圓弧所對應的圓心角，所以從e、d射出時所用時間相等，從f點射出時所用時間最短，選項D錯誤；故選A．
3．D 【詳解】A．假設粒子帶正電，從P→Q運動時，受向下的電場力及向上的洛倫茲力，二力平衡時粒子做勻速直線運動 當粒子從Q→P時，受電場力向下，洛倫茲力向下，合力不會為零，粒子不能做直線運動，所以只適合P→Q，故A錯誤；
B．根據左手定則可判斷，正電荷受洛倫茲力向上，負電荷受洛倫茲力向下，P的電勢高，Q電勢低，電流方向?yàn)閍→R→b，故B錯誤；
C．設D型盒的半徑為R，粒子離開時速度為v，磁感應強度為B，粒子質量為m，電荷量為q，根據牛頓第二定律得 最大動能與加速電壓無關，故C錯誤；
D．根據左手定則可判斷負電荷受洛倫茲力向左，所以，左側電勢低，右側電勢高，D正確。
4．C 【詳解】對a粒子運到到P點時，MP是粒子圓周運動的弦長，故其中垂線和在M點的速度垂線交與MN的中點A，即為a粒子的圓周運動的圓心，幾何關系可知，a粒子掃過的圓心角為120，設NP邊長L，故ra=L，由所以a粒子在磁場中運動時間因?yàn)閎粒子運動時間和a相同，設b粒子掃過的圓心角為，則其在磁場中運動時間可得故b粒子的軌跡如圖，圓心在PN的中點B
幾何關系可知由洛倫茲力提供向心力可得
得聯立解得故C正確，ABD錯誤；
5．BD 【詳解】A．甲圖探究產生感應電流的條件，故A錯誤；
B．粒子在磁場中做勻速圓周運動，洛倫茲力提供向心力，有又得可見增大電子槍的加速電壓，粒子在磁場中運動周期不變，故B正確；
C．丙圖是真空冶煉爐，當爐外線圈通入高頻交流電時，在冶煉爐內金屬中產生渦流，產生大量熱量，故C錯誤；
D．小鳥兩爪的距離很小，所以兩爪之間的電壓很小，不會被電死，故D正確。
6．CD 【詳解】ABD．當開關S閉合瞬間，穿過線圈的磁通量增大，根據“來拒去留”可知，無論電源正極在左邊還是右邊，a向左擺動，b向右擺動，c不動，故AB錯誤，D正確；
C．如果電源左邊是正極，a處磁場方向向右，b處磁場方向向右，c處磁場方向向左，根據楞次定律，從左邊看，a、b的電流方向均是逆時針，c的電流方向是順時針，故C正確。
7．BD 【詳解】AB．接通開關S瞬間，燈A2立即變亮，而線圈L產生自感電動勢，根據楞次定律可知，自感電動勢阻礙電流的增大，使得該支路中電流逐漸增大，所以閉合開關的瞬間，燈A1逐漸變亮，故A錯誤，B正確；
CD．接通開關S，待電路穩定后斷開開關S，原來通過燈A2的電流立即消失，線圈L產生自感電動勢，相當于電源，兩燈串聯，由于滑動變阻器接入電路中的阻值大于線圈直流電阻，原來電路穩定后通過燈A1的電流大于通過燈A2的電流，故燈A1逐漸熄滅，燈A2閃一下后逐漸熄滅，故C錯誤，D正確。
8．CD 【詳解】A．時刻，金屬細桿產生的感應電動勢
金屬細桿兩端的電壓 故A錯誤；
B．時刻，金屬細桿的速度與磁場平行，不切割磁感線，不產生感應電流，所以此時，金屬細桿不受安培力，故B錯誤；
C．從到時刻，電路中的平均電動勢回路中的電流
在這段時間內通過金屬細桿橫截面的電荷量解得故C正確；
D．設金屬細桿恰好通過圓弧軌道的最高點的速度為，對桿受力分析，由牛頓第二定律可得解得從到時刻，據功能關系可得，回路中的總電熱定值電阻產生的焦耳熱解得故D正確。
9． 0.05 逆時針 0.04
10． 正電
11． 變大 收縮 2
12． 左 右
（2）①[2]把A線圈插入B線圈中，如果閉合開關時發現靈敏電流計的指針向左偏轉了一下，可知當穿過B線圈的磁通量增加時，靈敏電流計的指針向左偏轉；向右移動滑動變阻器滑片，滑動變阻器接入電路阻值減小，A線圈電流增大，穿過B線圈的磁通量增加，則靈敏電流計指針將向左偏轉；
②[3]保持滑動變阻器滑片位置不變，拔出線圈A中的鐵芯，穿過B線圈的磁通量減少，則靈敏電流計指針將向右偏轉。
13．(1)B (2)AB (3) 順時針 向左
【詳解】（1）斷開開關時，A線圈中電流迅速減小，則B線圈中磁通量減小，出現感應電流，使靈敏電流計指針向左偏轉；為了同樣使指針向左偏轉，應減小B線圈中的磁通量或增加B線圈中反向的磁通量。
A．閉合開關，A線圈中的電流突然增大，則B線圈中的磁通量增大，故A錯誤；
B．開關閉合時將A線圈從B線圈中拔出，則B線圈中的磁通量減小，故B正確；
C．開關閉合時將滑動變阻器的滑片向左滑動，滑動變阻器接入電路阻值減小，A線圈中的電流增大，則B線圈中的磁通量增大，故C錯誤。
故選B。
（2）A．時刻電流為0，說明感應電動勢為零，由可知穿過線圈的磁通量的變化率為0，故A正確；
B．由“來拒去留”可知在到時間內，強磁鐵受到線圈向上的作用力F，且初始階段有F小于重力，由可知初始階段強磁鐵的加速度小于重力加速度，故B正確；
C．由“來拒去留”可知強磁鐵穿過線圈的過程中，受到線圈的作用力始終向上，故C錯誤；
D．在到的時間內，強磁鐵重力勢能的減少量等于其動能的增加量加上線圈產生的內能，故D錯誤。
故選AB。
（3）根據安培定則，螺線管內部磁場向右，金屬環中的磁場向右，當光照增強時，光敏電阻的阻值減小，回路電流增大，金屬環的磁通量增大，根據增反減同，感應電流的磁場向左，根據安培定則，從右向左看，金屬環A中電流方向?yàn)轫槙r(shí)針；金屬環A是順時針電流，螺線管是逆時針的電流，反向電流相互排斥，金屬環將向左運動。
14．(1) (2)
【詳解】（1）桿ab向右運動切割磁感線，此時桿ab產生的電動勢為 (2分)
回路感應電流為 (2分)
此時兩端的電壓為 (1分)
（2）整個過程，根據能量守恒 (2分)
再根據 (2分)
(1分)
解得 (1分)
15．(1)， (2) (3)
【詳解】（1）當導體棒以速率v勻速下降時，電路中的總電阻 (1分)
由 (1分)
得 (1分)
感應電動勢
由 (1分)
得 (1分)
根據能的轉化和守恒定律可知
(1分)
得
由能量守恒
(2分)
得 (1分)
根據法拉第電磁感應定律有 (1分)
(1分)
(1分)
可得
由 (1分)
得 (1分)
16．(1) (2)，垂直紙面向內 (3) (4)
【詳解】（1）射向O點的粒子恰好從C點射出，可知半徑為R，根據洛倫茲力提供向心力
(2分)
解得 (1分)
使射入的粒子做直線運動，則洛倫茲力與電場力等大反向，電場力豎直向下，則洛倫茲力豎直向上，根據平衡可知
(2分)
解得 (1分)
根據左手定則，磁感應強度方向垂直紙面向內。
（3）設粒子在電場偏轉后進入Ⅲ區域速度大小為v，與水平方向的夾角為α，如圖
根據幾何關系可知
(1分)
水平方向做勻速直線運動 (1分)
豎直方向做勻加速運動
(2分)
由此可知，能達到粒子收集板PQ的粒子在Ⅰ區域射出時距離S點的高度在
(1分)
結合幾何知識，可知發生粒子與豎直方向偏左的角度的范圍
(1分)
每秒收集到的粒子數
(2分)題號
1
2
3
4
5
6
7
8


答案
D
A
D
C
BD
CD
BD
CD
