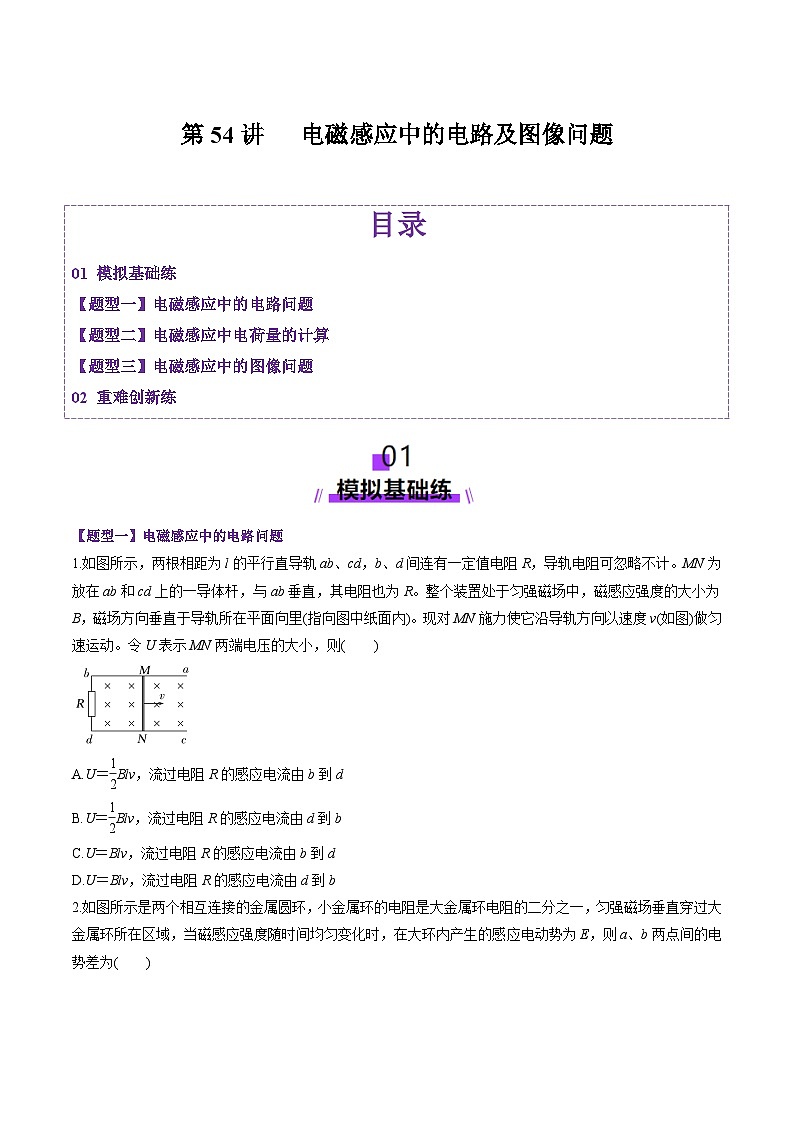

第54講 電磁感應中的電路及圖像問題（練習）（原卷版）-2025年高考物理一輪復習講練測（新教材新高考）

這是一份第54講 電磁感應中的電路及圖像問題（練習）（原卷版）-2025年高考物理一輪復習講練測（新教材新高考），共8頁。

【題型一】電磁感應中的電路問題
1.如圖所示，兩根相距為l的平行直導軌ab、cd，b、d間連有一定值電阻R，導軌電阻可忽略不計。MN為放在ab和cd上的一導體桿，與ab垂直，其電阻也為R。整個裝置處于勻強磁場中，磁感應強度的大小為B，磁場方向垂直于導軌所在平面向里(指向圖中紙面內)?，F(xiàn)對MN施力使它沿導軌方向以速度v(如圖)做勻速運動。令U表示MN兩端電壓的大小，則( )
A.U＝eq \f(1,2)Blv，流過電阻R的感應電流由b到d
B.U＝eq \f(1,2)Blv，流過電阻R的感應電流由d到b
C.U＝Blv，流過電阻R的感應電流由b到d
D.U＝Blv，流過電阻R的感應電流由d到b

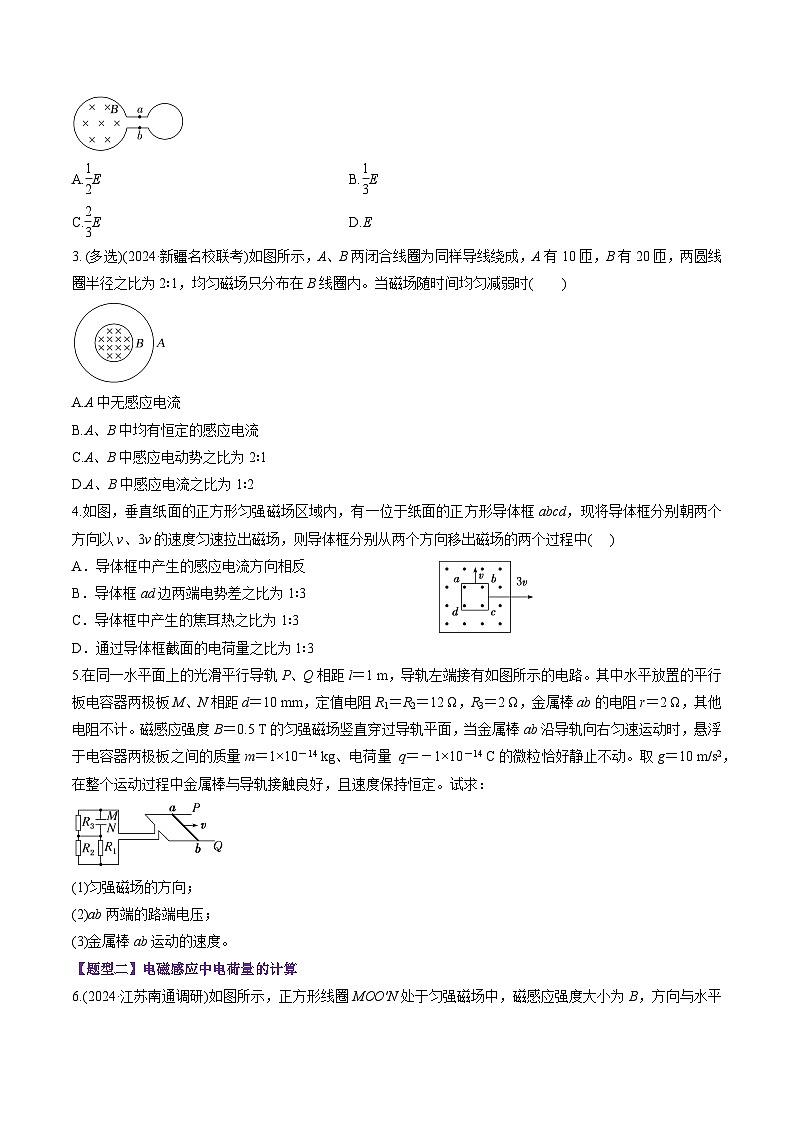

2.如圖所示是兩個相互連接的金屬圓環，小金屬環的電阻是大金屬環電阻的二分之一，勻強磁場垂直穿過大金屬環所在區域，當磁感應強度隨時間均勻變化時，在大環內產生的感應電動勢為E，則a、b兩點間的電勢差為( )
A.eq \f(1,2)E B.eq \f(1,3)E
C.eq \f(2,3)E D.E
3. (多選)(2024·新疆名校聯考)如圖所示，A、B兩閉合線圈為同樣導線繞成，A有10匝，B有20匝，兩圓線圈半徑之比為2∶1，均勻磁場只分布在B線圈內。當磁場隨時間均勻減弱時( )
A.A中無感應電流
B.A、B中均有恒定的感應電流
C.A、B中感應電動勢之比為2∶1
D.A、B中感應電流之比為1∶2
4.如圖，垂直紙面的正方形勻強磁場區域內，有一位于紙面的正方形導體框abcd，現將導體框分別朝兩個方向以v、3v的速度勻速拉出磁場，則導體框分別從兩個方向移出磁場的兩個過程中( )
A．導體框中產生的感應電流方向相反
B．導體框ad邊兩端電勢差之比為1∶3
C．導體框中產生的焦耳熱之比為1∶3
D．通過導體框截面的電荷量之比為1∶3
5.在同一水平面上的光滑平行導軌P、Q相距l(xiāng)＝1 m，導軌左端接有如圖所示的電路。其中水平放置的平行板電容器兩極板M、N相距d＝10 mm，定值電阻R1＝R2＝12 Ω，R3＝2 Ω，金屬棒ab的電阻r＝2 Ω，其他電阻不計。磁感應強度B＝0.5 T的勻強磁場豎直穿過導軌平面，當金屬棒ab沿導軌向右勻速運動時，懸浮于電容器兩極板之間的質量m＝1×10－14 kg、電荷量 q＝－1×10－14 C的微粒恰好靜止不動。取g＝10 m/s2，在整個運動過程中金屬棒與導軌接觸良好，且速度保持恒定。試求：
(1)勻強磁場的方向；
(2)ab兩端的路端電壓；
(3)金屬棒ab運動的速度。
【題型二】電磁感應中電荷量的計算

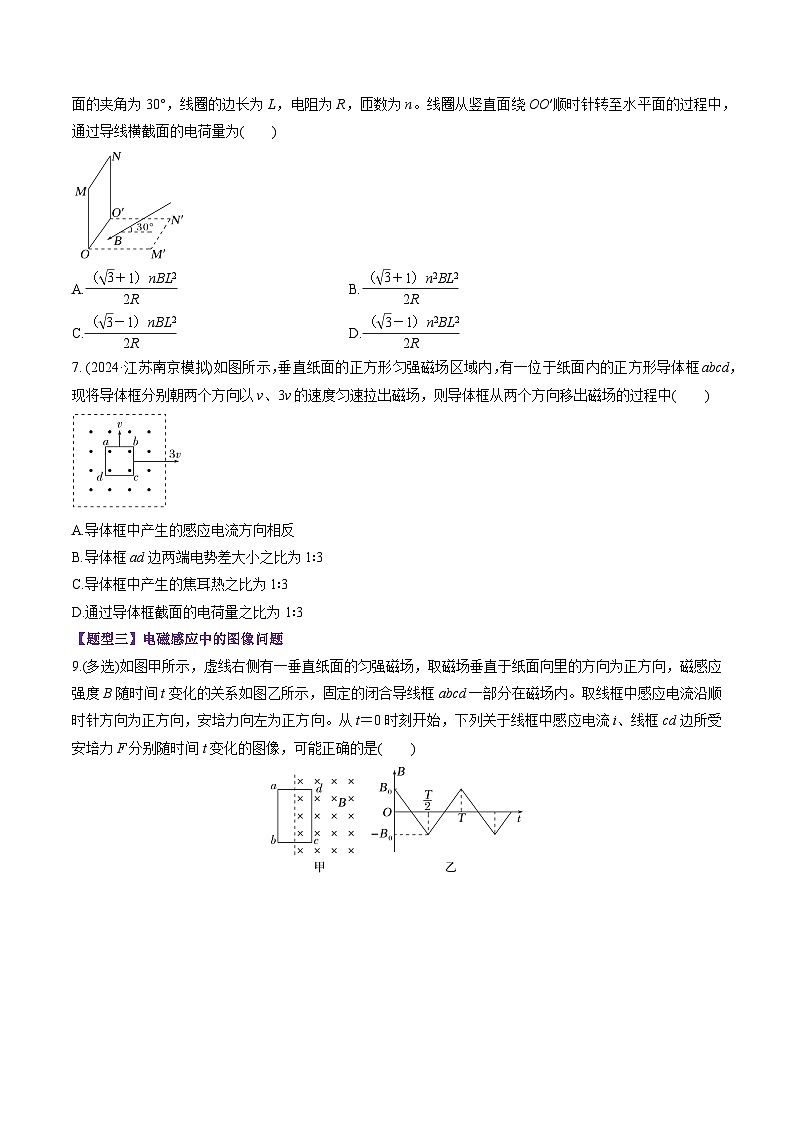

6.(2024·江蘇南通調研)如圖所示，正方形線圈MOO′N處于勻強磁場中，磁感應強度大小為B，方向與水平面的夾角為30°，線圈的邊長為L(zhǎng)，電阻為R，匝數為n。線圈從豎直面繞OO′順時針轉至水平面的過程中，通過導線橫截面的電荷量為( )
A.eq \f(（\r(3)＋1）nBL2,2R) B.eq \f(（\r(3)＋1）n2BL2,2R)
C.eq \f(（\r(3)－1）nBL2,2R) D.eq \f(（\r(3)－1）n2BL2,2R)
7. (2024·江蘇南京模擬)如圖所示，垂直紙面的正方形勻強磁場區域內，有一位于紙面內的正方形導體框abcd，現將導體框分別朝兩個方向以v、3v的速度勻速拉出磁場，則導體框從兩個方向移出磁場的過程中( )
A.導體框中產生的感應電流方向相反
B.導體框ad邊兩端電勢差大小之比為1∶3
C.導體框中產生的焦耳熱之比為1∶3
D.通過導體框截面的電荷量之比為1∶3
【題型三】電磁感應中的圖像問題
9.(多選)如圖甲所示，虛線右側有一垂直紙面的勻強磁場，取磁場垂直于紙面向里的方向?yàn)檎较?，磁感?yīng)強度B隨時間t變化的關系如圖乙所示，固定的閉合導線框abcd一部分在磁場內。取線框中感應電流沿順時針?lè)较驗檎较?，安培力向左為正方向。從t＝0時刻開始，下列關于線框中感應電流i、線框cd邊所受安培力F分別隨時間t變化的圖像，可能正確的是( )
10.(多選)(2024·云南師大附中月考)如圖所示，間距為L(zhǎng)的水平邊界MN、PQ之間存在垂直紙面向外的勻強磁場，一正方形線框位于磁場區域上方某一高度，線框的邊長為L(zhǎng)、ab邊的電阻是dc邊電阻的2倍，ad邊、bc邊的電阻不計。若線框由靜止釋放，t＝0時刻dc邊進入磁場，一段時間后ab邊進入磁場并勻速穿過磁場，整個線框通過磁場區域的過程中，ab邊與dc邊保持水平，則a、b兩點之間的電勢差Uab隨時間t的變化圖像可能正確的是( )
11．(2024·哈爾濱調研)(多選)如圖甲所示，兩根固定的平行金屬導軌的端點P、Q用電阻可忽略的導線相連，導軌間距0.4 m，每根導軌單位長度的電阻為0.01 Ω/m。均勻變化的磁場垂直于導軌平面，磁感應強度B隨時間t變化的規律如圖乙所示。t＝0時刻有一電阻不計的金屬桿從PQ端以1.0 m/s的速度向右做勻速運動，滑動過程中保持與導軌垂直，則( )
A．0.5 s末回路中電動勢為4×10－3 V
B．0.5 s末回路的電功率為1.6×10－3 W
C．0～1.0 s內穿過回路的磁通量變化量為8×10－3 Wb
D．1.0 s末金屬桿所受安培力大小為6.4×10－3 N
12．如圖所示，勻強磁場方向垂直紙面向里，磁場區域在y軸方向足夠?qū)?，在x軸方向?qū)挾葹閍。一直角三角形導線框ABC(BC邊的長度為a)從圖示位置沿x軸向右勻速穿過磁場區域，下列選項中關于BC兩端的電勢差UBC與線框移動的距離x的關系圖像正確的是( )
1.(2024·陜西西安模擬)如圖所示，半徑為L(zhǎng)的導電圓環(電阻不計)繞垂直于圓環平面、通過圓心O的金屬軸以角速度ω逆時針勻速轉動。圓環上接有電阻均為r的三根金屬輻條OA、OB、OC，輻條互成120°角。在圓環圓心角∠MON＝120°的范圍內(兩條虛線之間)分布著垂直圓環平面向外、磁感應強度大小為B的勻強磁場，圓環的邊緣通過電刷P和導線與一個阻值也為r的定值電阻R0相連，定值電阻R0的另一端通過導線接在圓環的中心軸上，在圓環勻速轉動過程中，下列說法中正確的是( )
A.金屬輻條OA、OB、OC進出磁場前后，輻條中電流的大小不變，方向改變
B.定值電阻R0兩端的電壓為eq \f(2,5)BL2ω
C.通過定值電阻R0的電流為eq \f(BL2ω,8r)
D.圓環轉動一周，定值電阻R0產生的熱量為eq \f(πB2L4ω,96r)
2．(多選)如圖所示，abcd是位于豎直平面內用粗細均勻的電阻絲圍成的正方形線框，它的下方有一個垂直紙面向里的勻強磁場，MN、PQ為磁場的上下水平邊界，兩邊界間的距離與正方形的邊長均為L(zhǎng)，線框從某一高度開始下落，恰好能勻速進入磁場。不計空氣阻力，以bc邊進入磁場時為起點，在線框通過磁場的過程中，線框中的感應電流i、bc兩點間的電勢差Ubc、線框所受的安培力F、線框產生的焦耳熱Q分別隨下落高度h的變化關系可能正確的是( )
3．(多選)如圖所示，間距為L(zhǎng)的兩條平行光滑豎直金屬導軌PQ、MN足夠長，底部Q、N之間連接阻值為R1的電阻，磁感應強度大小為B1、范圍足夠大的勻強磁場與導軌平面垂直。質量為m、阻值為R2的金屬棒ab垂直放在導軌上，且棒的兩端始終與導軌接觸良好。導軌的上端點P、M分別與橫截面積為S的n匝線圈的兩端連接，線圈的軸線與磁感應強度大小均勻變化的勻強磁場B2平行。開關K閉合后，金屬棒ab恰能保持靜止。已知重力加速度大小為g，其余部分電阻均不計。則由此可知( )
A．勻強磁場B2的磁感應強度均勻減小
B．流過電阻R1的電流為eq \f(mgR1,B1LR2)
C．勻強磁場B2的磁感應強度的變化率為eq \f(mgR2,nB1LS)
D．?dāng)嚅_(kāi)K之后，金屬棒ab下滑的最大速度為eq \f(mg?R1＋R2?,B12L2)
5．如圖所示，光滑的足夠長的平行水平金屬導軌MN、PQ相距l(xiāng)，在M、P和N、Q間各連接一個額定電壓為U、阻值恒為R的燈泡L1、L2，在兩導軌間cdfe矩形區域內有垂直導軌平面豎直向上、寬為d0的有界勻強磁場，磁感應強度為B0，且磁場區域可以移動，一電阻也為R、長度也剛好為l的導體棒ab垂直固定在磁場左邊的導軌上，離燈泡L1足夠遠?，F(xiàn)讓勻強磁場在導軌間以某一恒定速度向左移動，當棒ab剛處于磁場中時兩燈泡恰好正常工作。棒ab與導軌始終保持良好接觸，導軌電阻不計。
(1)求磁場移動的速度大小；
(2)若保持磁場不移動(仍在cdfe矩形區域)，而使磁感應強度B隨時間t均勻變化，兩燈泡中有一燈泡正常工作且都有電流通過，設t＝0時，磁感應強度為B0。試求出經過時間t時磁感應強度的可能值Bt。
6.(多選)(2024·貴州師大附中統考模擬)如圖所示，在MN右側區域有垂直于紙面向里的勻強磁場，磁感應強度大小為B。一高為a、總電阻為R的正三角形金屬線框平行紙面向右勻速運動。在t＝0時刻，線框底邊恰好到達MN處；在t＝T時刻，線框恰好完全進入磁場。在線框勻速進入磁場的過程中( )
A.線框中的感應電流方向?yàn)槟鏁r(shí)針?lè)较?br>B.t＝eq \f(T,2)時刻，流過線框的電流大小為eq \f(Ba2,2TR)
C.若線框運動的速度越大，全過程線框產生的焦耳熱越多
D.若線框運動的速度越大，全過程通過線框的電荷量越多
7.(2024·新疆烏魯木齊模擬)空間中存在如圖甲所示的磁場，磁感應強度B與水平位置x的關系圖線如圖乙所示，0～L區域的B－x圖線為一水平直線，L～2L區域的B－x圖線為一傾斜直線。邊長為L(zhǎng)、電阻為R的單匝正方形線框abcd以水平速度v勻速通過磁場區域，整個過程中線框平面始終與磁場方向垂直，ab邊始終與磁場的左邊界保持平行。求：
(1)cd邊剛進入磁場時受到的安培力的大小F；
(2)ab邊從x＝L的位置運動到x＝2L的位置的過程中，通過線框某一橫截面的電荷量q。
8.一個阻值為R、匝數為n的圓形金屬線圈與阻值為2R的電阻R1、電容為C的電容器連接成如圖所示回路。金屬線圈的半徑為r1，在線圈中半徑為r2的圓形區域內存在垂直于線圈平面向里的勻強磁場，磁感應強度B隨時間t變化的關系圖線如圖所示。圖線與橫、縱軸的截距分別為t0和B0。導線的電阻不計。求：
(1)通過電阻R1的電流大小和方向；
(2)0～t1時間內通過電阻R1的電荷量q；
(3)t1時刻電容器所帶電荷量Q。
目錄
01 模擬基礎練
【題型一】電磁感應中的電路問題
【題型二】電磁感應中電荷量的計算
【題型三】電磁感應中的圖像問題
02 重難創新練
