2025年中考物理二輪培優壓軸題練習挑戰11 作圖題（電磁學綜合46題）（解析版）

這是一份2025年中考物理二輪培優壓軸題練習挑戰11 作圖題（電磁學綜合46題）（解析版），文件包含2025年中考物理二輪培優壓軸題練習挑戰11作圖題電磁學綜合46題原卷版docx、2025年中考物理二輪培優壓軸題練習挑戰11作圖題電磁學綜合46題解析版docx等2份試卷配套教學資源，其中試卷共42頁， 歡迎下載使用。
TOC \ "1-3" \h \u
\l "_Tc31833" 【題型1 磁感線及其特點】1
\l "_Tc31833" 【題型2 安培定則】6
\l "_Tc5338" 【題型3 實物的電路連接】18
\l "_Tc846" 【題型4 歐姆定律的應用】20
\l "_Tc846" 【題型5 電路圖設計】21
\l "_Tc846" 【題型6 家庭電路的組成與連接】22
\l "_Tc31833" 【題型1 磁感線及其特點】

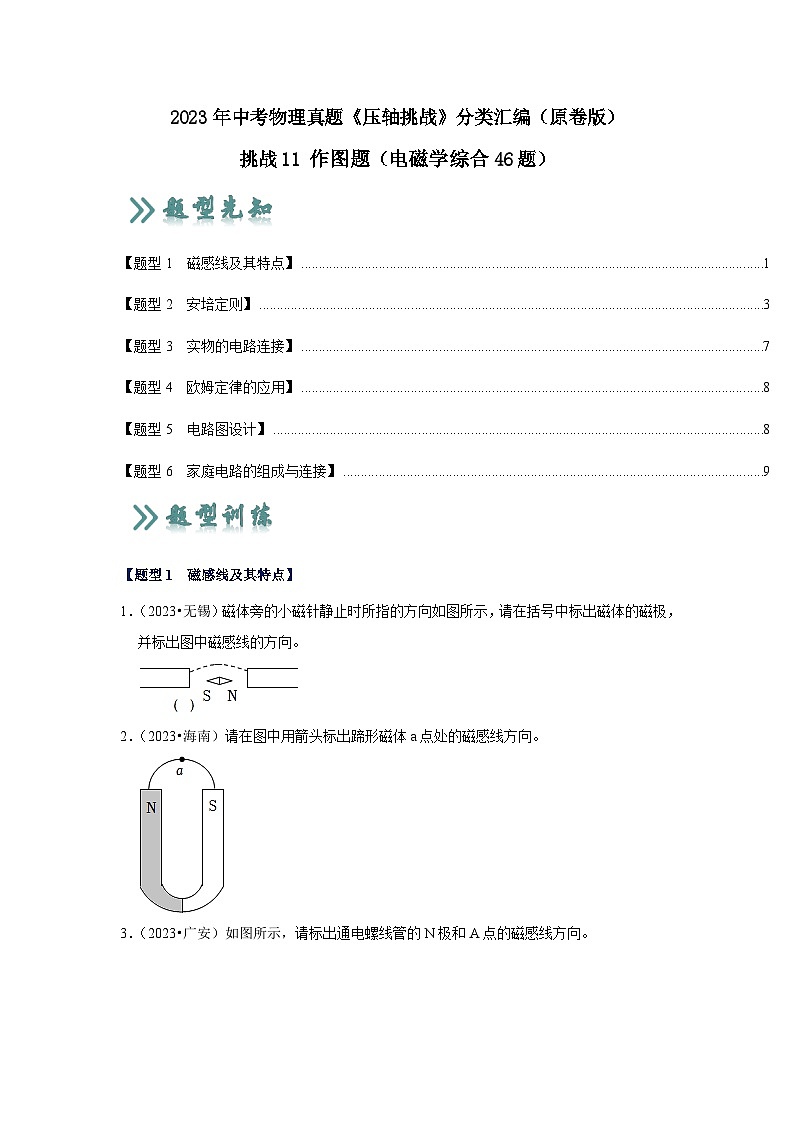

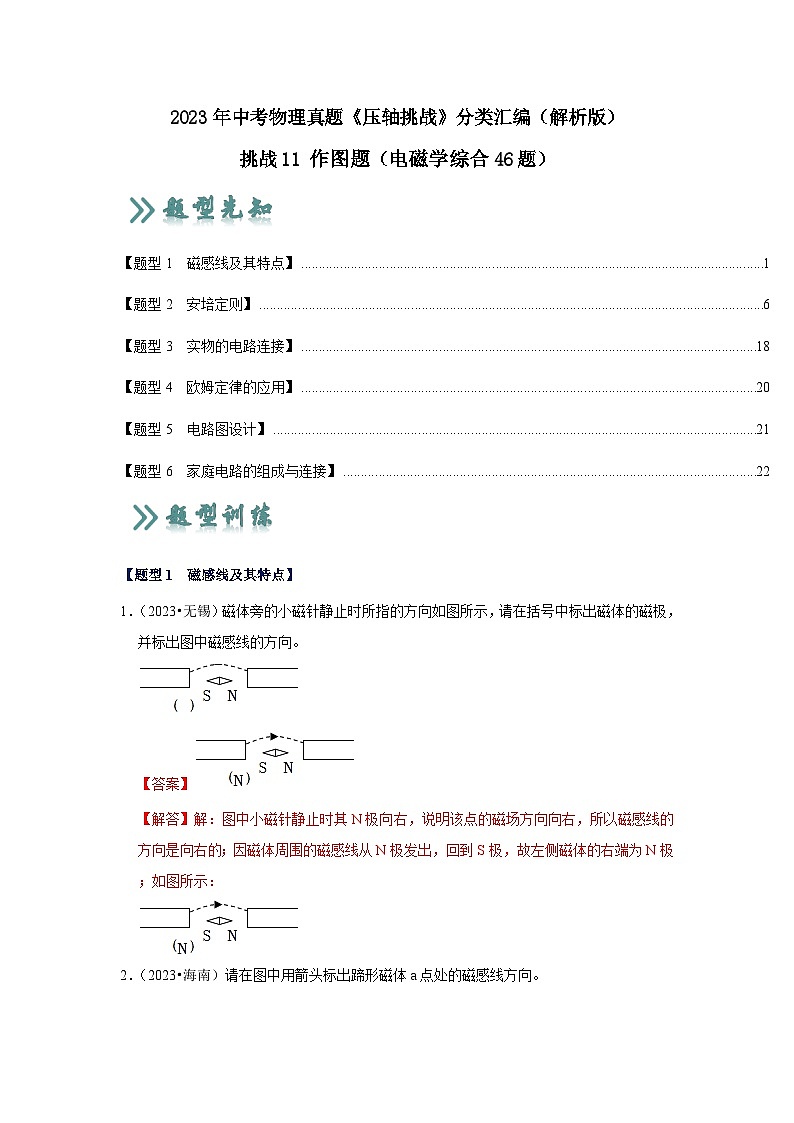

1．（2023?無錫）磁體旁的小磁針靜止時所指的方向如圖所示，請?jiān)诶ㄌ?hào)中標出磁體的磁極，并標出圖中磁感線的方向。
【答案】
【解答】解：圖中小磁針靜止時其N極向右，說明該點的磁場方向向右，所以磁感線的方向是向右的；因磁體周圍的磁感線從N極發出，回到S極，故左側磁體的右端為N極；如圖所示：

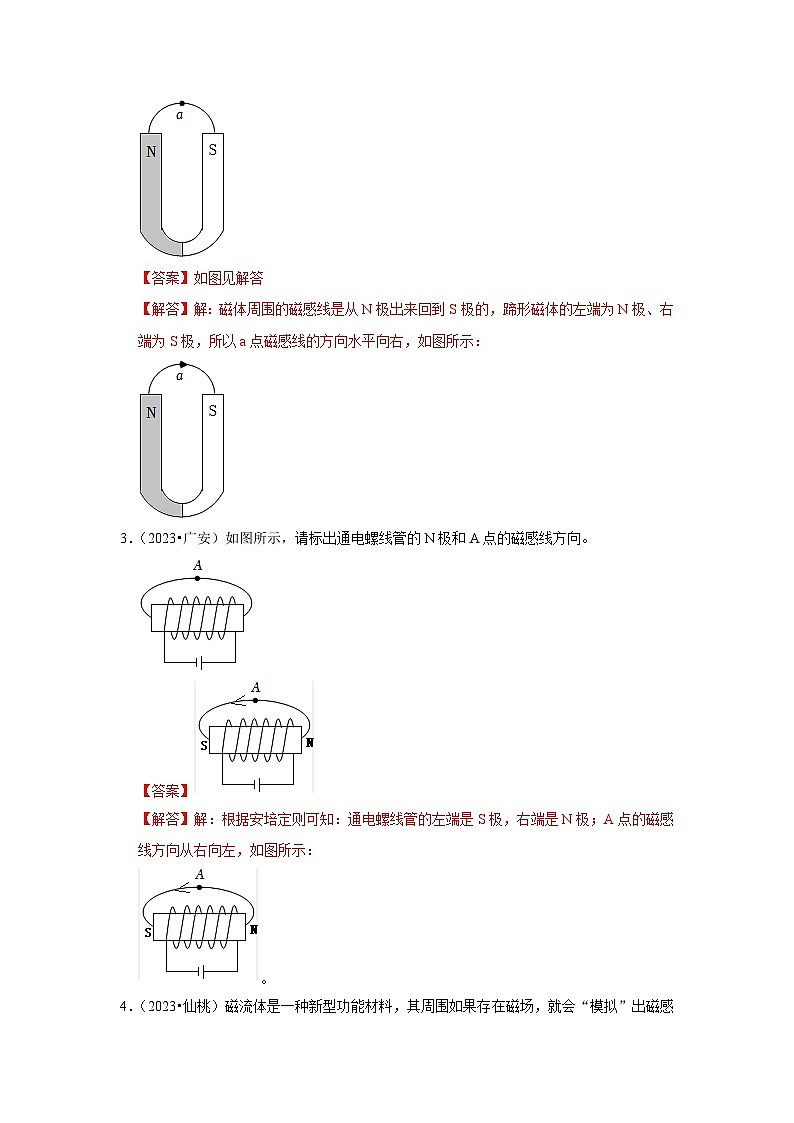

2．（2023?海南）請?jiān)趫D中用箭頭標出蹄形磁體a點處的磁感線方向。
【答案】如圖見解答
【解答】解：磁體周圍的磁感線是從N極出來回到S極的，蹄形磁體的左端為N極、右端為S極，所以a點磁感線的方向水平向右，如圖所示：
3．（2023?廣安）如圖所示，請標出通電螺線管的N極和A點的磁感線方向。
【答案】
【解答】解：根據安培定則可知：通電螺線管的左端是S極，右端是N極；A點的磁感線方向從右向左，如圖所示：
。

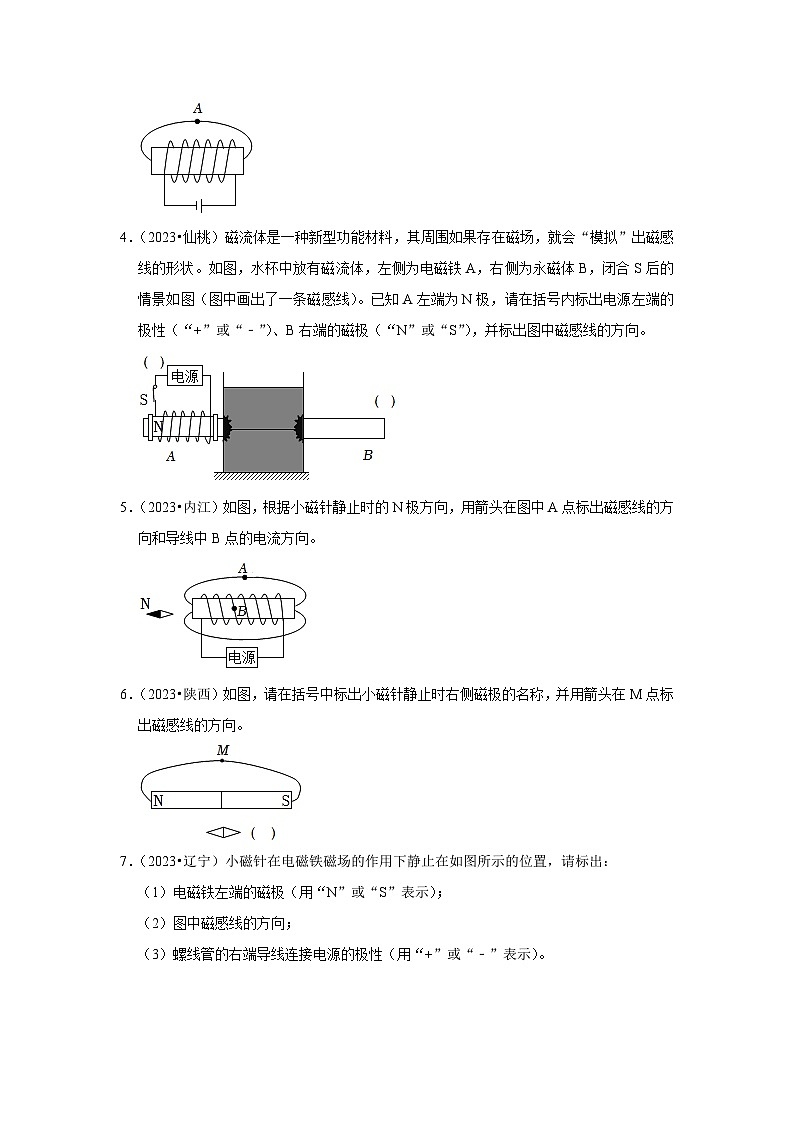

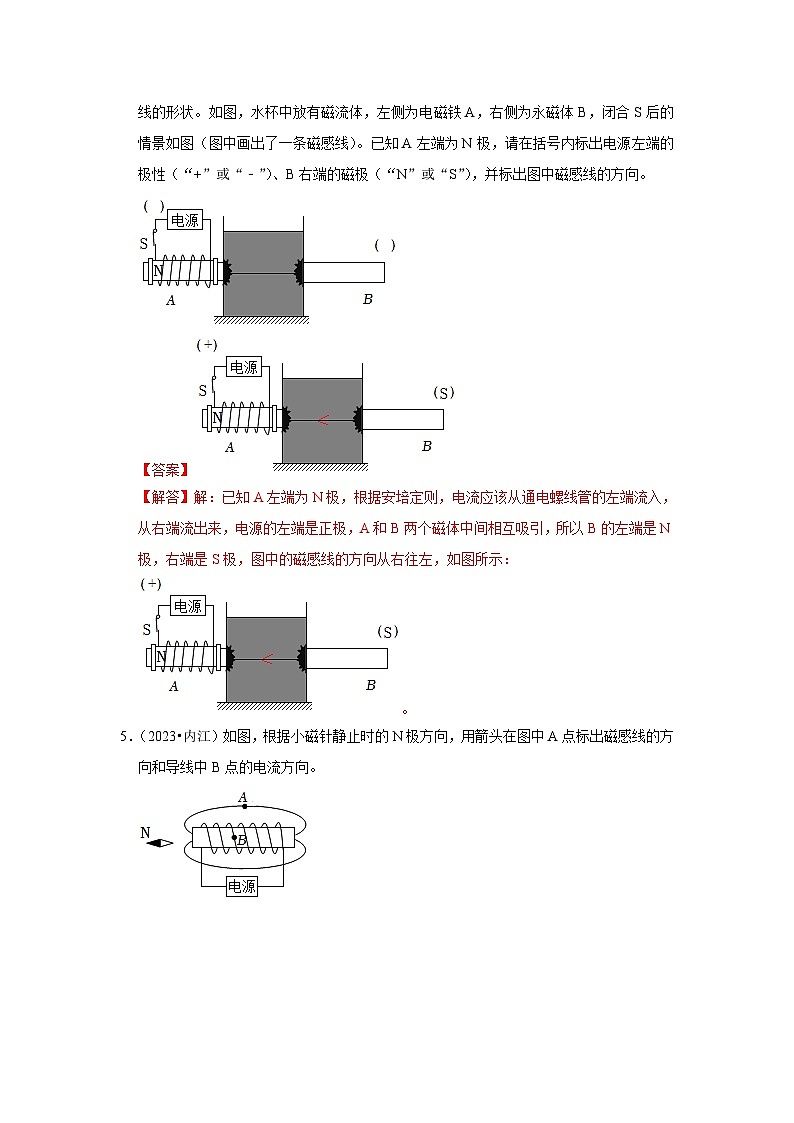

4．（2023?仙桃）磁流體是一種新型功能材料，其周圍如果存在磁場，就會“模擬”出磁感線的形狀。如圖，水杯中放有磁流體，左側為電磁鐵A，右側為永磁體B，閉合S后的情景如圖（圖中畫出了一條磁感線）。已知A左端為N極，請?jiān)诶ㄌ?hào)內標出電源左端的極性（“+”或“﹣”）、B右端的磁極（“N”或“S”），并標出圖中磁感線的方向。
【答案】
【解答】解：已知A左端為N極，根據安培定則，電流應該從通電螺線管的左端流入，從右端流出來，電源的左端是正極，A和B兩個磁體中間相互吸引，所以B的左端是N極，右端是S極，圖中的磁感線的方向從右往左，如圖所示：
。
5．（2023?內江）如圖，根據小磁針靜止時的N極方向，用箭頭在圖中A點標出磁感線的方向和導線中B點的電流方向。
【答案】
【解答】解：根據小磁針靜止時N極的方向可知，螺線管的左端為N極，右端為S極，由右手螺旋定則可知，螺線管中的電流從右端流入，左端流出，故B點的電流方向向上。磁感線總是從N極出發回到S極，故A點的磁感線方向向右，如圖所示：
6．（2023?陜西）如圖，請?jiān)诶ㄌ?hào)中標出小磁針靜止時右側磁極的名稱，并用箭頭在M點標出磁感線的方向。
【答案】見解答
【解答】解：磁感線從N極出，小磁針N極指向與磁感線方向相同，所以M點標出磁感線方向向右，磁體左側為N極，吸引小磁針的S極，則小磁針右側是N極，如圖所示：
7．（2023?遼寧）小磁針在電磁鐵磁場的作用下靜止在如圖所示的位置，請標出：
（1）電磁鐵左端的磁極（用“N”或“S”表示）；
（2）圖中磁感線的方向；
（3）螺線管的右端導線連接電源的極性（用“+”或“﹣”表示）。
【答案】。
【解答】解：
（1）由磁極間的相互作用規律可知小磁針左端為N極，根據蹄形電磁鐵的左端為N極，利用安培定則可以確定電源的左端為負極，右端為正極；
（2）在磁體外部，磁感線方向從N極指向S極，如圖所示：
。

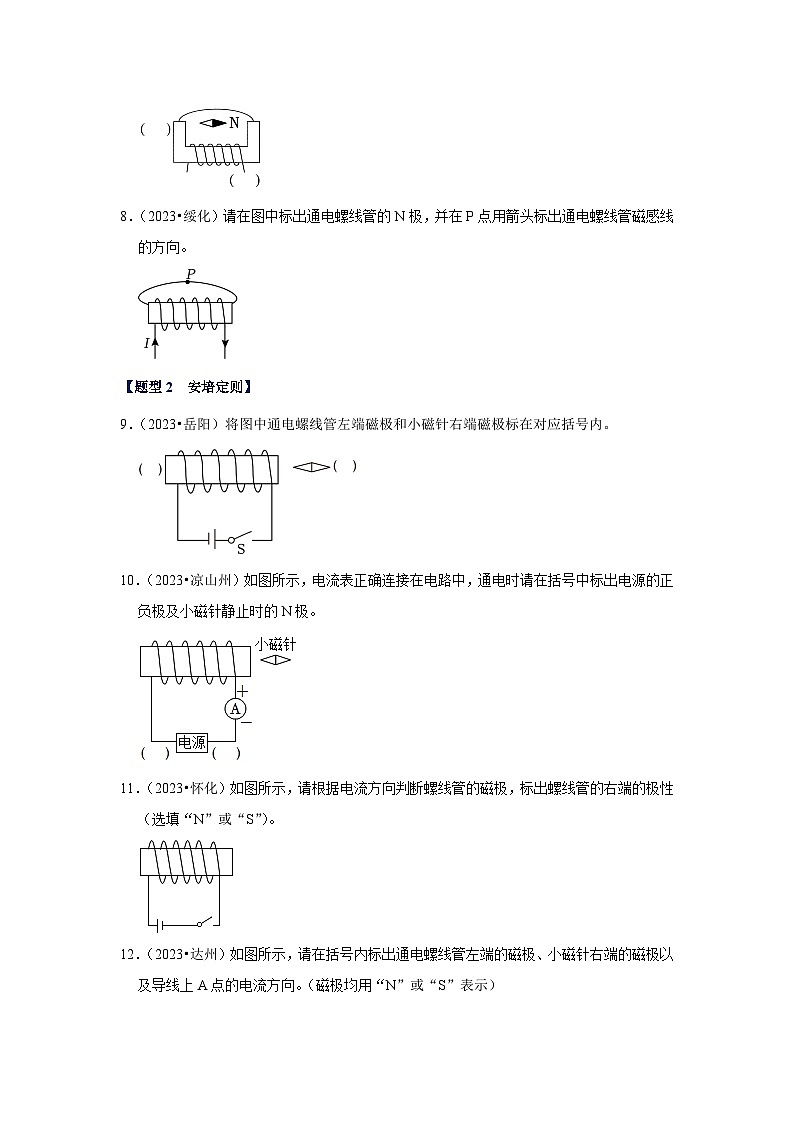

8．（2023?綏化）請?jiān)趫D中標出通電螺線管的N極，并在P點用箭頭標出通電螺線管磁感線的方向。
【答案】
【解答】解：由圖可知，電流從螺線管的左側內部流入，從右側接線柱流出，所以電流是從來螺線管的左端流入，右端流出的，根據安培定則可知，螺線管的右端為N極，左端為S極；在磁體的外部，磁感線是從磁體的N極出來，回到S極的，如圖所示：
。
\l "_Tc31833" 【題型2 安培定則】
9．（2023?岳陽）將圖中通電螺線管左端磁極和小磁針右端磁極標在對應括號內。
【答案】
【解答】解：根據圖示可知，電流從螺線管的右端流入，根據安培定則可知，螺線管的右端為S極、左端為N極；根據異名磁極相互吸引可知，小磁針的左端為N極、右端為S極，如圖所示：
10．（2023?涼山州）如圖所示，電流表正確連接在電路中，通電時請?jiān)诶ㄌ?hào)中標出電源的正負極及小磁針靜止時的N極。
【答案】
【解答】解：電流應從電流表的正接線柱流入、負接線柱流出，則可知電源的左端為正極、右端為負極，即電流從螺線管的左端流入，右端流出，根據安培定則可知，通電螺線管的左端為S極、右端為N極；根據異名磁極相互吸引可知，小磁針靜止時左端為S極，右端為N極，如下圖所示：
11．（2023?懷化）如圖所示，請根據電流方向判斷螺線管的磁極，標出螺線管的右端的極性（選填“N”或“S”）。
【答案】
【解答】解：據圖可以看出，此時電流從螺線管的左端流入、右端流出，利用安培定則判斷可知，該螺線管的右端是N極，左端是S極，如圖所示：
12．（2023?達州）如圖所示，請?jiān)诶ㄌ?hào)內標出通電螺線管左端的磁極、小磁針右端的磁極以及導線上A點的電流方向。（磁極均用“N”或“S”表示）
【答案】
【解答】解：根據圖示可知，電流從螺線管的右端流入，所以A點電流的方向是向下的，根據安培定則可知，螺線管的右端為N極、左端為S極；根據異名磁極相互吸引可知，小磁針的右端為S極，如圖所示：
13．（2023?淮安）根據圖中小磁針靜止時的指向，在括號中標出電源的極性。
【答案】
【解答】解：小磁針靜止時N極指向左側，根據磁極間的相互作用規律，可以判斷出通電螺線管的左端為S極，右端為N極，根據安培定則，伸出右手，使大拇指指向通電螺線管的N極（右端），則四指彎曲所指的方向?yàn)殡娏鞯姆较?，即電流是從通電螺線管的左端流入的，所以電源的左端為正極，右端為負極，如圖所示。
14．（2023?內蒙古）如圖所示，在電磁鐵上方用彈簧掛著個條形磁體，閉合開關S，條形磁體靜止后，滑片P向右滑動時彈簧縮短。請用箭頭標出磁感線的方向。并用“+”“﹣”在括號內標出電源正負極。
【答案】
【解答】解：（1）滑動變阻器的滑片P向右移動時，電路中的電阻變小，由歐姆定律I＝，則電路中的電流變大，磁鐵的磁性變強，此時彈簧縮短，根據同名磁極相互排斥可知，通電螺線管上端為S極，下端為N極，磁體周圍的磁感線都是從N極出來，回到S極，如下圖所示：
（2）右手握住螺線管，大拇指指向N極，四指指向電流的方向，則電流從螺線管的上端流入，下端流出，則電源右端為正極，左端為負極，如下圖所示：
15．（2023?淄博）閉合開關后；小磁針靜止時的指向如圖所示，請標出電源的“+”“﹣”極和通電螺線管的N、S極，并畫出螺線管外部通過小磁針中心的磁感線。
【答案】見解答
【解答】解：小磁針靜止時N極向右，則由同名磁極間相互排斥、異名磁極間相互吸引可知螺線管左側為N極，右側為S極；
由右手螺旋定則可知電流由右側流入螺線管，即電源右側為正極；故答案如圖所示：
16．（2023?德州）如圖所示，閉合開關后彈簧測力計示數減小，請標出電源右端的極性并在虛線框內的磁感線上畫出其方向。
【答案】
【解答】解：開關閉合后彈簧測力計的示數減小，即彈簧變短，應使電磁鐵與條形磁鐵相互排斥；條形磁鐵的下端為N極，由磁極間的相互作用可知，電磁鐵上端應為N極；則由安培定則可知，電流應由上端流入，下端流出，因此電源右端應為正極；在磁體外部，磁感線從磁體的N極出發，回到S極。如圖所示：
17．（2023?大連）小磁針靜止時的指向如圖所示，請標出通電螺線管的N極，并在括號中標出電源的“+”、“﹣”極。
【答案】
【解答】解：由于異名磁極相互吸引，所以當小磁針自由靜止時，與小磁針N極靠近的螺線管的左端是S極，右端為N極；
根據圖示的線圈繞向和螺線管的N、S極，利用安培定則可以確定螺線管中電流的方向是從螺線管的右端流入，左端流出，因此電源的左端為負極，如下圖所示：
18．（2023?鎮江）請根據圖中通電螺線管的磁極名稱，在虛線框內標出電源的極性（“+”或“﹣”）和靜止小磁針的磁極名稱。
【答案】
【解答】解：由題圖知，電磁體的右端為N極，根據安培定則知線圈中電流是右進左出，則電源的左端為負極；根據磁極間的相互作用可以判斷出小磁針的左端為S極，右端為N極。如下圖所示：
19．（2023?德陽）如圖所示，小磁針在通電螺線管作用下處于靜止?fàn)顟B(tài)，請?jiān)趫D中標出通電螺線管的S極并用箭頭表示螺線管中電流的方向。
【答案】如圖所示
【解答】解：小磁針靜止時，N極指向右方，則可判斷出該處磁場的方向?yàn)橛勺蟮接摇８鶕?jù)磁體的磁場特點可知，通電螺線管的左側為N極，右側為S極。
在已知通電螺線管磁極、線圈繞線的情況下，我們可以利用安培定則判斷出電流的方向?yàn)橛捎覀?cè)流入，從左側流出。
故答案如圖所示：
20．（2023?婁底）如圖所示，將一條形磁體放在小車上，并靠近螺線管，閉合開關后小車向右運動，請?jiān)诶ㄌ?hào)中標出通電螺線管的“N”、“S”極和電源的“+”、“﹣”極。
【答案】見解答圖
【解答】解：開關閉合，發現小車向右運動，由同名磁極相互排斥判斷螺線管的右端為S極，由安培定則，可知電流從右端流入，故電源的右端是正極，如圖所示：
。
21．（2023?遼寧）小王自制了一個電磁秋千的玩具，如圖甲所示。閉合開關后，推動一下永磁體，它在電磁鐵排斥作用下來回?cái)[動。請?jiān)趫D乙所示的簡圖中作出：
（1）電磁鐵下端的磁極；
（2）電源的正、負極；
（3）圖中的磁感線方向。
【答案】
【解答】解：根據題意，永磁體的下端為S極，與電磁鐵上端相互排斥，因此電磁鐵上端的磁極為S極，下端的磁極為N極；根據安培定則可知，電流從電磁鐵的上端流入，下端流出，因此電源的上端為正極，下端為負極；在磁體外部，磁感線從磁體的N極出發，回到S極。如圖所示：
22．（2023?蘭州）如圖所示，小磁針左側為通電螺線管，右側為條形磁體，請根據小磁針的N極指向，標出條形磁體的磁極，并用箭頭標出磁感線的方向和螺線管中的電流方向。
【答案】
【解答】解：小磁針的N極指向左側，S極指向右側，因?yàn)橥艠O互相排斥，異名磁極互相吸引，因此通電螺線管的左端為N極，右端為S極，條形磁體的左端為N極，右端為S極；
根據安培定則可知，電流從通電螺線管的右前側流入，從左后側流出；
在磁體外部，磁感線從磁體的N極出發，回到S極。如圖所示：
23．（2023?瀘州）如圖所示，請根據通電螺線管上方小磁針靜止時的指向，在虛線框內用箭頭標出相應的電流方向和磁場方向。
【答案】如圖見解答
【解答】解：小磁針靜止時，N極向左，因同名磁極相互排斥，異名磁極相互吸引，故可知螺線管左側為S極，右側為N極；根據磁體外部的磁場方向由N極出發進入S極標出磁感線的方向；
則由右手螺旋定則可知電流由左側流入，即虛線框內電流方向應向下；
故答案如圖所示：
24．（2023?南通）如圖，小磁針靜止在通電螺線管左側，請標出小磁針的N極和電源的正負極。
【答案】
【解答】解：因磁體外部磁感線由N極指向S極，故圖中通電螺線管的左端為N極，右端為S極，根據同名磁極相互排斥，異名磁極相互吸引，可判定小磁針的左端為N極、右端為S極。由安培定則可知電流應從螺線管的右端流入，左端流出，故電源右端是正極，左端是負極，如下圖所示：
。
25．（2023?吉林）請?jiān)趫D中標出通電螺線管的電流方向和磁感線方向。
【答案】
【解答】解：由圖可知，磁感線呈相互吸引狀態，條形磁體的左端為N極，由異名磁極相互吸引可知，通電螺線管的右端為S極，左端為N極，
由安培定則可知，電流從螺線管的右端流入，左端流出；
在磁體的周圍，磁感線從N極流出回到S極，所以圖中磁感線的方向向左。如圖所示：
26．（2023?西寧）如圖所示，請根據小磁針靜止時N極的指向，標出通電螺線管外部的磁感線方向并在括號內標出電源的“+”“﹣”極。
【答案】。
【解答】解：根據圖示可知，小磁針上端為N極、下端為S極，由磁極間的相互作用規律可知，螺線管的上端為N極，下端為S極，根據安培定則，螺線管中的電流應由下方流進，上方流出，所以電源下端為正極，上端為負極；螺線管外部磁感線由N極到S極，如圖所示：
。
27．（2023?威海）閉合開關，通電螺線管附近的小磁針方向如圖所示，請?jiān)趫D中括號內標出電源的極性（“+”或“﹣”），并標出磁感線的方向。
【答案】見解答
【解答】解：①由圖可知，小磁針靜止時的右端為N極，根據異名磁極相互吸引、同名磁極相互排斥，則通電螺線管左端為S極，右端為N極。
②因?yàn)樵诖朋w外部，磁感線總是從N極發出，回到S極，所以磁感線的方向是指向左的。
③根據安培定則，伸出右手使大拇指指示螺線管的下端N極，則四指彎曲所指的方向?yàn)殡娏鞯姆较?，所以電流從螺線管的左端流入，則電源的左端為正極，右端為負極。如圖所示：
\l "_Tc5338" 【題型3 實物的電路連接】
28．（2023?貴州）如圖所示實物電路，請用筆畫線代替導線按要求完成電路連接。要求：兩燈并聯，電流表測通過燈L1的電流，開關控制整個電路，導線不能交叉。
【答案】
【解答】解：由題知，兩個燈泡并聯，開關在干路上控制整個電路；電流表測通過燈L1的電流，則電流表與燈泡串聯在一條支路中，實物圖如下所示：
。
29．（2023?常州）京杭大運河上的古橋——拱宸橋兩側，安裝了全國首個水上紅綠燈，實現同一時間段內僅讓船舶單向通過橋洞。圖中電源電壓恒為6V，四盞燈的額定電壓均為6V，開關S中央的金屬片自動與觸點1、2、1、2……接觸。請以筆畫線代替導線完成電路連接。
【答案】見解答圖
【解答】解：拱宸橋兩側，安裝了全國首個水上紅綠燈，實現同一時間段內僅讓船舶單向通過橋洞，說明左右兩側必然一個是紅燈，另一個是綠燈，輪流工作，因而是并聯，且每個燈泡的額定電壓都等于電源電壓，一個開關控制的燈也必須是并聯，設計電路如下：
\l "_Tc846" 【題型4 歐姆定律的應用】
30．（2023?北京）小京在復習時，用兩端電壓不變的電源及其他器材再次做了如圖所示的實驗。她將電阻絲R1、R2先后分別接入電路中的a、b兩端，閉合開關后，觀察到接入R2時，小燈泡的亮度更亮，電流表的示數更大。已知燈泡亮度變亮?xí)r，燈絲電阻變大。請分析并判斷R1與R2阻值的大小關系。（可畫電路圖輔助說明）
【答案】R1、R2分別接入電路中，等效電路如圖甲、乙所示
電源電壓U不變，電流I1＜I2，燈絲電阻RL＜RL′，
由歐姆定律可得：UL＝I1RL，UL′＝I2RL′，可知UL＜UL′
由串聯電路的電壓關系可得：U1＝U﹣UL，U2＝U﹣UL′，U1＞U2，
由歐姆定律I＝可得，，，可知，R1＞R2。
【解答】答：R1、R2分別接入電路中，等效電路如圖甲、乙所示
電源電壓U不變，電流I1＜I2，燈絲電阻RL＜RL′，
由歐姆定律可得：UL＝I1RL，UL′＝I2RL′，可知UL＜UL′
由串聯電路的電壓關系可得：U1＝U﹣UL，U2＝U﹣UL′，U1＞U2，
由歐姆定律I＝可得，，，可知，R1＞R2。
\l "_Tc846" 【題型5 電路圖設計】
31．（2023?赤峰）小明同學想設計電子秤電路原理圖。選用的器材有：電源、開關、導線、電壓表、一個阻值隨壓力增大而減小的壓敏電阻R1（元件符號為）、一個定值電阻R2。要求：電子秤刻度盤是由電壓表改裝而成，且示數隨著壓敏電阻所受壓力的增大而增大。請你幫小明設計出符合條件的電路圖。
【答案】如圖見解答
【解答】解：根據題意，電壓表示數隨著壓敏電阻所受壓力的增大而增大，不能采用并聯電路，只能把定值電阻與壓敏電阻串聯，由于是一個阻值隨壓力增大而減小的壓敏電阻R1，當壓力增大時，電路中的總電阻減小，根據歐姆定律知，電路中的電流增大，根據U＝IR，定值電阻R2的電壓增大，而壓敏電阻R1的電壓減小，則電壓表并聯在定值電阻R2的兩端，如圖所示：
32．（2023?陜西）小明設計了一款道路井蓋移動報警電路。該電路由電源、警示燈L、保護電阻R0、開關S和S1組成。閉合開關S，當井蓋未被移動時，相當于開關S1閉合，警示燈L不亮；當井蓋被移動時，相當于開關S1斷開，警示燈L發光提醒路人。請根據以上要求，將圖中的電路補充完整。
【答案】
【解答】解：根據題意可知，當井蓋沒有被移動，井蓋開關S1閉合，警示燈不亮；當井蓋被移動，井蓋開關S1斷開，警示燈L發光，這說明開關S1閉合時，把警示燈短路了，所以開關與警示燈是并聯的，完整的電路連接圖如下：
\l "_Tc846" 【題型6 家庭電路的組成與連接】
33．（2023?河南）圖甲為一個帶開關的插座，開關閉合時，插孔可以提供工作電壓，請?jiān)趫D乙中，將對應的電路連接完整，并符合安全用電原則。
【答案】
【解答】解：三孔插座的接法：上孔接地線、左孔接零線、右孔接火線，為了用電的安全，開關接在右孔與火線之間，如圖所示：
34．（2023?無錫）用筆畫線代替導線，將如圖中的燈泡和開關正確連入家庭電路中。
【答案】
【解答】解：燈泡的接法：火線先連接開關，再連接燈泡頂端的金屬點，零線直接接在燈泡的螺旋套上，這樣在斷開開關時能切斷火線，接觸燈泡不會發生觸電事故；如圖所示：
35．（2023?鹽城）如圖所示是廚房里用開關控制的三孔插座，用筆畫線代替導線將其接入電路中。

【答案】
【解答】解：為了安全，開關接在火線上，三孔插座中上孔接地線，左孔接零線，右孔接火線，如下圖所示：
36．（2023?蘇州）圖中，將家庭電路補充完整（虛框內一處接保險絲“”，另一處用導線連接）。
【答案】如圖見解答。
【解答】解：家庭電路中，為了保證安全，開關、保險絲應該安裝在火線上，保證斷電時切斷火線。根據燈泡的右側開關與火線相連，確定上方的導線是火線，保險絲應該安裝在火線上，如圖：
37．（2023?聊城）如圖甲所示是一個帶有開關的插座。開關閉合時，插孔提供工作電壓；開關斷開時，插孔不能提供工作電壓。請?jiān)趫D乙中畫出開關和插孔的連接方式，并將其正確接入家庭電路中。

【答案】。
【解答】解：照明電路的開關必須接在火線上；插座的接法是左零右火；開關與插座串聯。
。
38．（2023?鞍山）在符合安全用電原則的前提下，請將帶有保險絲的三孔插座及電燈接入電路中。（其中部分電路已連接完成且要求開關只控制電燈）
【答案】
【解答】解：安裝三孔插座的方法：上孔接地線，左孔接零線，右孔接火線；由圖知，第二根導線與三孔插座的左孔連接，該導線是零線，三根電線從上到下依次為火線、零線和地線；三孔插座的右孔通過保險絲連接火線；
燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套；如圖所示：
39．（2023?泰州）如圖所示，請用筆畫線代替導線，將三孔插座正確接入家庭電路中。
【答案】見解答圖
【解答】解：三孔插座的接法：中間孔接地線、左孔接零線、右孔接火線。如圖所示：
40．（2023?廣東）如圖所示，請用筆畫線代替導線，將電燈和開關接入家庭電路中。
【答案】見解答圖
【解答】解：首先辨別上面火線、零線，燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故。既能控制燈泡，又能更安全。
如圖所示：
41．（2023?宿遷）請用筆畫線表示導線，將圖中的螺絲口電燈、開關和插座接入家庭電路中。
【答案】。
【解答】解：首先辨別上面三根線地線、火線、零線。
燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故。既能控制燈泡，又能更安全。
三孔插座的接法：上孔接地線；左孔接零線；右孔接火線，如下圖所示：
。
42．（2023?丹東）如圖所示是家庭電路的一部分，開關只控制電燈，插座準備接大功率用電器。請用筆畫線代替導線將電路補充完整。
【答案】見解析。
【解答】解：（1）燈泡接法：火線進入開關，再進入燈泡，最后燈泡接零線，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故。既能控制燈泡，又能更安全。
（2）三孔插座的接法：上孔接地線；左孔接零線；右孔接火線。如圖所示：
43．（2023?鎮江）請用筆畫線代替導線，將圖中的開關和它控制的節能燈正確接入家庭電路。
【答案】見解答
【解答】解：火線首先進入開關，然后接到到燈泡頂端的金屬點；零線直接接到燈泡的螺旋套。這樣在更換燈泡時更安全。接法如圖：
44．（2023?錦州）如圖所示是小明家的部分家庭電路，請?jiān)诶ㄌ?hào)內標出火線和零線，并將拉線開關控制的燈泡連入電路中。
【答案】
【解答】解：由測電筆的使用方法可知，氖管發光的是火線，氖管不發光的是零線，
火線首先進入開關，然后再進入燈泡頂端的金屬點，零線直接進入燈泡的螺旋套，如圖所示：
45．（2023?通遼）如圖所示，只閉合開關S1，風扇M和燈泡都不工作；只閉合開關S2，燈泡工作；同時閉合開關S1、S2，燈泡和風扇M都工作，請按要求把電路連接完整。
【答案】
【解答】解：只閉合開關S1，風扇M和燈泡都不工作；只閉合開關S2，燈泡工作；同時閉合開關S1、S2，燈泡和風扇M都工作，這說明該電路為并聯電路，開關S1在支路中控制燈泡，開關S2在干路中，如圖所示：
46．（2023?揚州）如圖，將帶有開關的五孔插座正確接入家庭電路中。
【答案】見解答圖。
【解答】解：由圖知，帶保險絲的為火線，開關要接在火線上，控制右孔，左孔接在零線上，圖中上孔已經接入地線，如圖所示：
