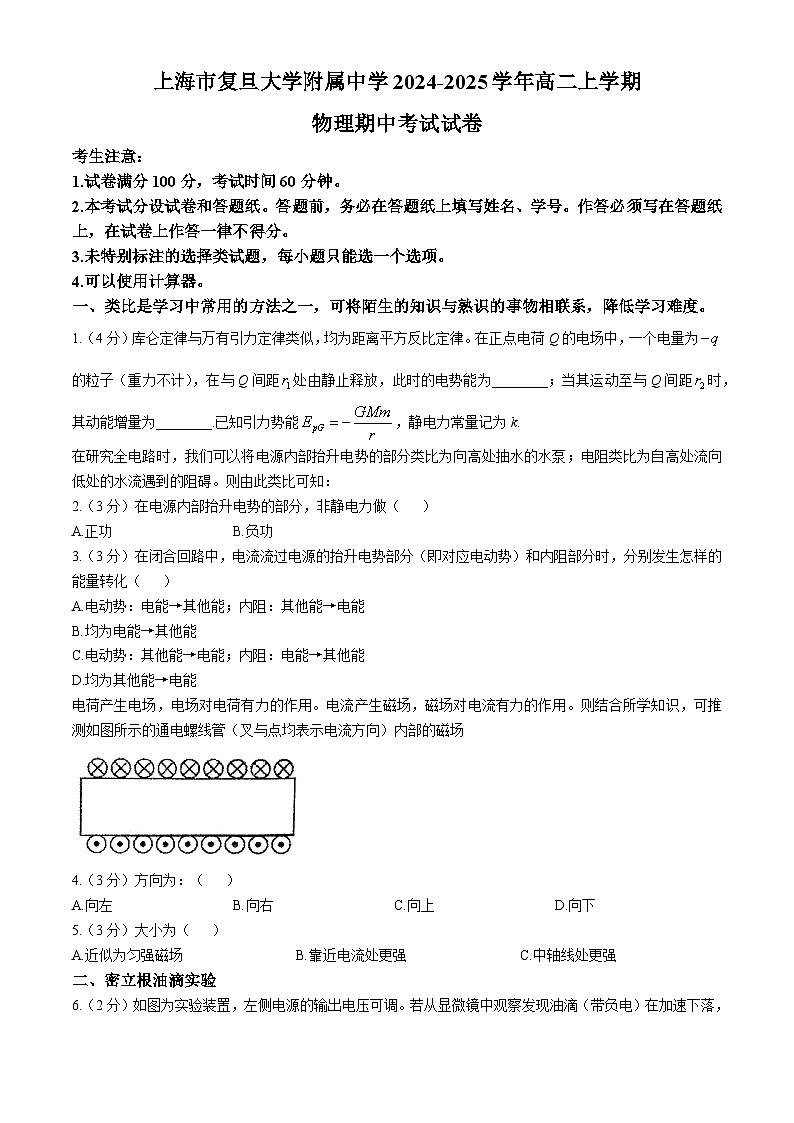

上海市復旦大學附屬中學2024-2025學年高二上學期期中考試物理試卷(無答案)

這是一份上海市復旦大學附屬中學2024-2025學年高二上學期期中考試物理試卷(無答案)，共6頁。試卷主要包含了本考試分設試卷和答題紙，可以使用計算器等內容，歡迎下載使用。
考生注意：
1.試卷滿分100分，考試時間60分鐘。
2.本考試分設試卷和答題紙。答題前，務必在答題紙上填寫姓名、學號。作答必須寫在答題紙上，在試卷上作答一律不得分。
3.未特別標注的選擇類試題，每小題只能選一個選項。
4.可以使用計算器。
一、類比是學習中常用的方法之一，可將陌生的知識與熟識的事物相聯系，降低學習難度。
1.（4分）庫侖定律與萬有引力定律類似，均為距離平方反比定律。在正點電荷Q的電場中，一個電量為的粒子（重力不計），在與Q間距處由靜止釋放，此時的電勢能為________；當其運動至與Q間距時，其動能增量為________.已知引力勢能，靜電力常量記為k.
在研究全電路時，我們可以將電源內部抬升電勢的部分類比為向高處抽水的水泵；電阻類比為自高處流向低處的水流遇到的阻礙。則由此類比可知：
2.（3分）在電源內部抬升電勢的部分，非靜電力做（ ）
A.正功B.負功
3.（3分）在閉合回路中，電流流過電源的抬升電勢部分（即對應電動勢）和內阻部分時，分別發生怎樣的能量轉化（ ）
A.電動勢：電能→其他能；內阻：其他能→電能
B.均為電能→其他能
C.電動勢：其他能→電能；內阻：電能→其他能
D.均為其他能→電能
電荷產生電場，電場對電荷有力的作用。電流產生磁場，磁場對電流有力的作用。則結合所學知識，可推測如圖所示的通電螺線管（叉與點均表示電流方向）內部的磁場
4.（3分）方向?yàn)椋海? ）
A.向左B.向右C.向上D.向下
5.（3分）大小為（ ）
A.近似為勻強磁場B.靠近電流處更強C.中軸線處更強
二、密立根油滴實驗
6.（2分）如圖為實驗裝置，左側電源的輸出電壓可調。若從顯微鏡中觀察發現油滴（帶負電）在加速下落，則應如何調整電壓以使油滴平衡？（ ）
A.增大電壓B.減小電壓
7.（2分）前問中調整電壓時，是否會有電流產生？（ ）
A.沒有電流B.有順時針電流C.有逆時針電流
8.（4分）若將電源改為穩壓直流電源（即輸出電壓恒定），為了方便的調整平行板電容器兩極板間的電壓，請?jiān)O(shè)計合適的電路，補全電路圖。并標明圖中電源的正負極?？捎玫钠鞑挠校夯瑒?dòng)變阻器和電壓表。
9.（4分）實際上，密立根通過實驗得到的元電荷大小經歷了數次的修正。下表為密立根的某些數據，由此數據，我們得到的元電荷量應約為________；與現代值的相對誤差約為________%.（現代值為;相對誤差即絕對誤差除以準確值；結果均保留3位有效數字）
10.（4分）若測得油滴靜止時的電壓為U，兩極板間距為d，油滴質量為m，重力加速度記為g.請給出該油滴帶電量q的表達式。需有必要的推導過程。
三、電動機在現代生活中應用十分廣泛。
若將一臺可調內阻（范圍為）的電動機與一個電動勢6V，內阻的電源串聯使用。經測量，電動機電壓的可調范圍為2.5V~5.5V，兩邊界分別對應可調內阻的下限與上限。
11.（3分）調節電動機的內阻至?xí)r，電動機的輸出功率為多大？（ ）
D.以上功率均不正確
12.（3分）調節電動機的內阻至?xí)r，機械效率為多大？（ ）

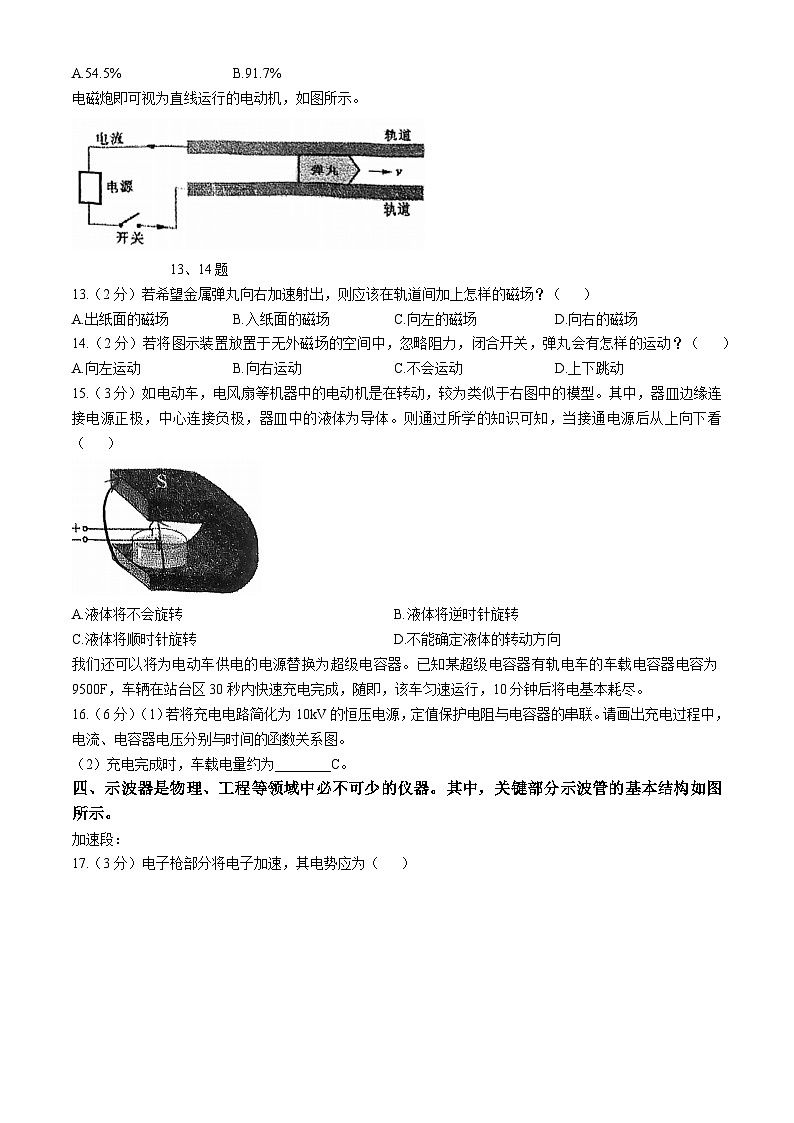

A.54.5%B.91.7%
電磁炮即可視為直線運行的電動機，如圖所示。
13、14題
13.（2分）若希望金屬?gòu)椡柘蛴壹铀偕涑?，則應該在軌道間加上怎樣的磁場？（ ）
A.出紙面的磁場B.入紙面的磁場C.向左的磁場D.向右的磁場
14.（2分）若將圖示裝置放置于無外磁場的空間中，忽略阻力，閉合開關，彈丸會有怎樣的運動？（ ）
A.向左運動B.向右運動C.不會運動D.上下跳動
15.（3分）如電動車，電風扇等機器中的電動機是在轉動，較為類似于右圖中的模型。其中，器皿邊緣連接電源正極，中心連接負極，器皿中的液體為導體。則通過所學的知識可知，當接通電源后從上向下看（ ）
A.液體將不會旋轉B.液體將逆時針旋轉
C.液體將順時針旋轉D.不能確定液體的轉動方向
我們還可以將為電動車供電的電源替換為超級電容器。已知某超級電容器有軌電車的車載電容器電容為9500F，車輛在站臺區30秒內快速充電完成，隨即，該車勻速運行，10分鐘后將電基本耗盡。
16.（6分）（1）若將充電電路簡化為10kV的恒壓電源，定值保護電阻與電容器的串聯。請畫出充電過程中，電流、電容器電壓分別與時間的函數關系圖。
（2）充電完成時，車載電量約為________C。
四、示波器是物理、工程等領域中必不可少的儀器。其中，關鍵部分示波管的基本結構如圖所示。
加速段：
17.（3分）電子槍部分將電子加速，其電勢應為（ ）
A.左高右低
B.左低右高
C.交流電壓，故左右交替為高電勢
若經上述電壓加速后，在進入偏轉電極前，電子的速度已達到約.已知電子質量為，重力忽略不計，初速度忽略不計。則
18.（3分）加速電壓的數量級約為多少？（ ）
A.B.C.D.
19.（2分）在研究電子離開加速電場之后的運動時，是否需要考慮狹義相對論效應？（ ）
A.需要B.不需要
偏轉段：
20.（3分）電子經過加速后，進入偏轉電極。如果在兩偏轉電極之間所加的電壓如右圖所示的規律變化，則熒光屏上會看到的圖形是（ ）
A.B.C.D.
21.（12分）湯姆孫用來測定電子比荷的裝置與示波管很類似。當CD間不加偏轉電壓時，電子束打在熒光屏的中心O點處，形成一個亮點；加上偏轉電壓U后，亮點偏離到P點，P點到O點的豎直距離為y。若再在CD間的區域里加上一個方向垂直于紙面向外的勻強磁場，調節磁感應強度，當其大小為B時，亮點重新回到O點（即此時磁場力與電場力大小相等）。已知C與D極板的長度L為5.00cm，兩極板間的距離d為3.0cm，極板區的中點M到熒光屏中點O的距離s為12.50cm，電壓U為400V，磁感應強度B為，P點到O點的距離y為3.00cm。按要求解決以下問題：
（1）已知電流，其中n表示單位體積內的載流電荷數，s為電流的橫截面積，v為載流電荷的速度。試證明：?jiǎn)蝹€(gè)電子在磁場中的受力大小（稱為洛倫茲力）；
（2）比荷即電荷量與質量之比，其國際單位是什么（不必用基本單位表示）？電子伏特（eV）又是什么我們所熟知的物理量的單位；
（3）在保持題目所給的原磁場、原電場不變的情況下，在C、D區域新加一個長寬以及場強大小與原電場完全相同，但垂直紙面向里的勻強電場，求亮點到O點的距離。
五、場，看不見摸不著，卻是重要的物質形式與物理概念。
22.（6分）（1）請寫出電勢的定義式。
（2）類比電勢的定義方法，在重力場中建立“重力勢”的概念（給出定義式）。
（3）簡要說明電勢和“重力勢”的共同特點（請寫出兩點）。
23.（4分）電阻兩端如果有電勢差，說明其內部存在________（選填“電場”或“電動勢”）；上述電勢差會使電阻中產生穩恒電流，則其中的電場力是載流子運動的________（選填“動力”或“阻力”）。
24.（3分）特高壓直流輸電是國家重點能源工程。如圖所示，兩根等高、相互平行的水平長直導線分別通有方向相同的電流和，。a、b、c三點連線與兩根導線等高并垂直，b點位于兩根導線間的中點：a、c兩點與b點距離相等，d點位于b點正下方。不考慮地磁場的影響，則（ ）
A.b點處的磁感應強度大小為0
B.d點處的磁感應強度大小為0
C.a點處的磁感應強度方向豎直向下
D.c點處的磁感應強度方向豎直向下
25.（13分）地球表面附近存在一個豎直向下的電場，其大小約為100V/m。在該電場的作用下，大氣中正離子向下運動，負離子向上運動，從而形成較為穩定的電流，這叫做晴天地空電流。地表附近某處地空電流雖然微弱，但全球地空電流的總電流強度很大，約為1800A。以下分析問題時假設地空電流在全球各處均勻分布。
（1）請問地表附近，從高處到低處，電勢升高還是降低？
（2）如果認為此電場是由地球表面均勻分布的負電荷產生的，且已知電荷均勻分布的帶電球面在球面外某處產生的場強相當于電荷全部集中在球心所產生的場強；地表附近電場的大小用E表示，地球半徑用R表示，靜電力常量用k表示，請寫出地表所帶電荷量的大小Q的表達式；
（3）取地球表面積，試計算地表附近空氣的電阻率的大?。?br>（4）我們知道電流的周圍會有磁場，那么全球均勻分布的地空電流是否會在地球表面形成磁場？如果會，說明方向；如果不會，說明理由。
序號
電荷量
序號
電荷量
序號
電荷量
1
4
7
2
5
8
3
6
9
