高中化學人教版 (2019)選擇性必修2第三章 晶體結構與性質第一節 物質的聚集狀態與晶體的常識教課ppt課件

這是一份高中化學人教版 (2019)選擇性必修2第三章 晶體結構與性質第一節 物質的聚集狀態與晶體的常識教課ppt課件，共53頁。PPT課件主要包含了正六棱柱，答案B，二有關晶胞的計算，答案A，答案D，答案C等內容，歡迎下載使用。

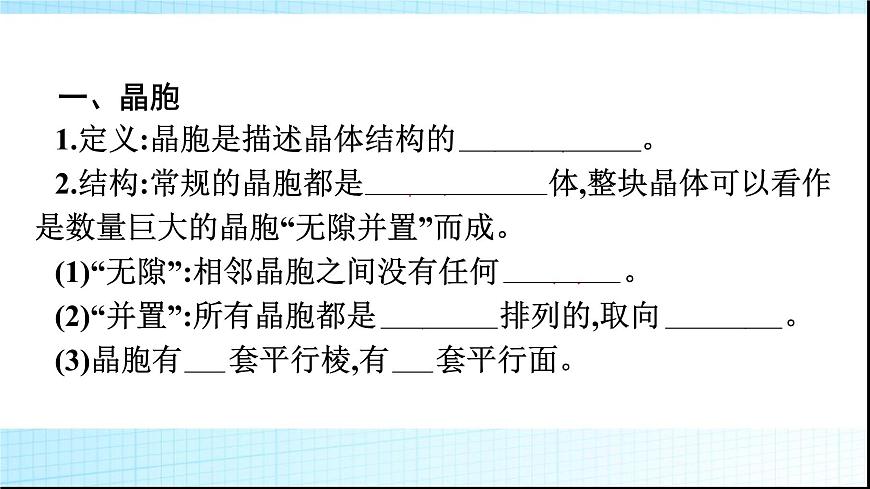

一、晶胞1.定義:晶胞是描述晶體結構的　基本單元　。?2.結構:常規的晶胞都是　平行六面　體,整塊晶體可以看作是數量巨大的晶胞“無隙并置”而成。?(1)“無隙”:相鄰晶胞之間沒有任何　間隙　。?(2)“并置”:所有晶胞都是　平行　排列的,取向　相同　。?(3)晶胞有 3 套平行棱,有 3 套平行面。

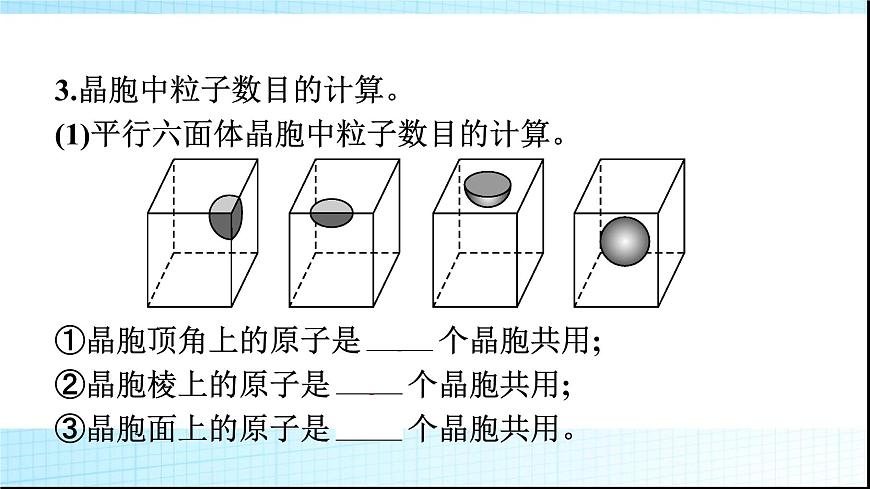

3.晶胞中粒子數目的計算。(1)平行六面體晶胞中粒子數目的計算。
①晶胞頂角上的原子是　8　個晶胞共用;?②晶胞棱上的原子是　4　個晶胞共用;?③晶胞面上的原子是　2　個晶胞共用。?

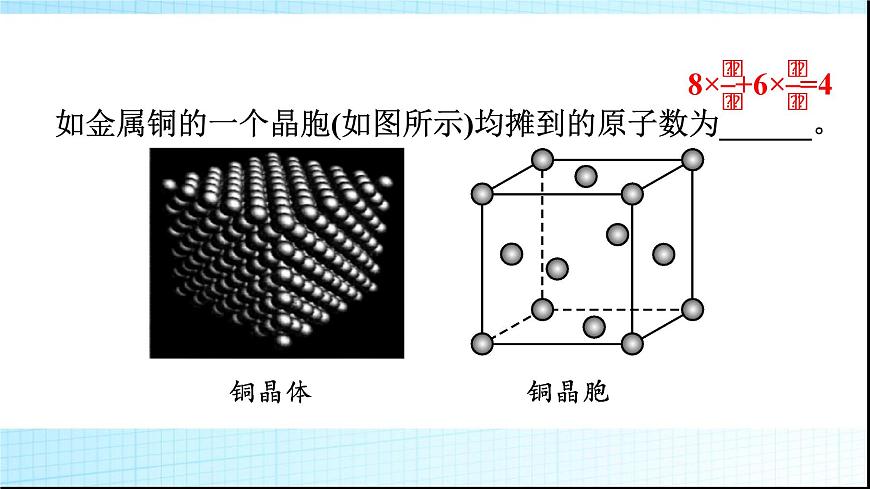

如金屬銅的一個晶胞(如圖所示)均攤到的原子數為______。

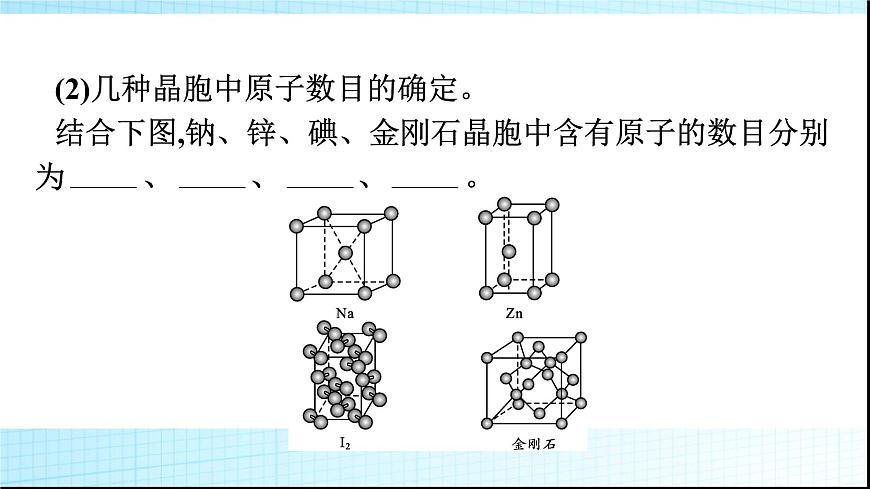

(2)幾種晶胞中原子數目的確定。結合下圖,鈉、鋅、碘、金剛石晶胞中含有原子的數目分別為　2　、　2　、　8　、　8　。?

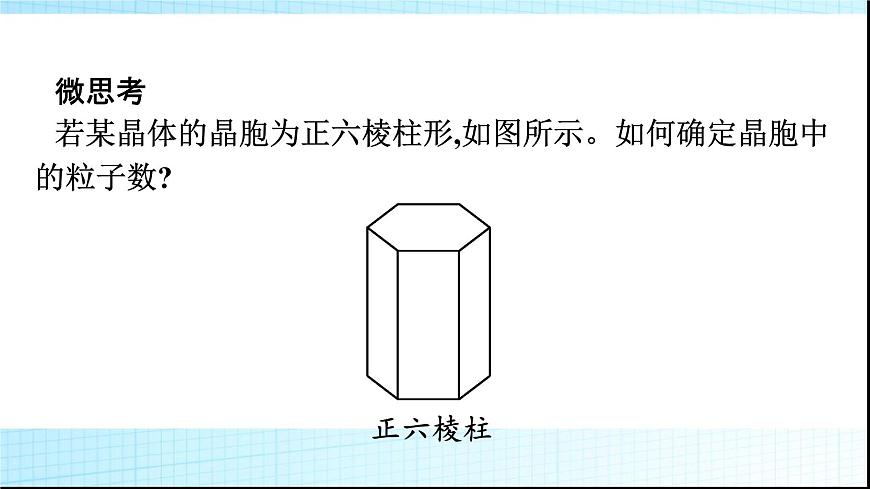

微思考若某晶體的晶胞為正六棱柱形,如圖所示。如何確定晶胞中的粒子數?

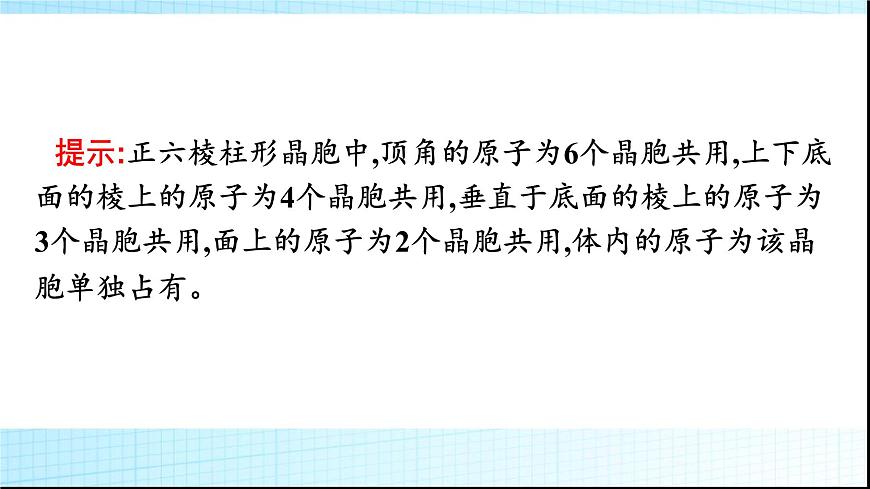

提示:正六棱柱形晶胞中,頂角的原子為6個晶胞共用,上下底面的棱上的原子為4個晶胞共用,垂直于底面的棱上的原子為3個晶胞共用,面上的原子為2個晶胞共用,體內的原子為該晶胞單獨占有。

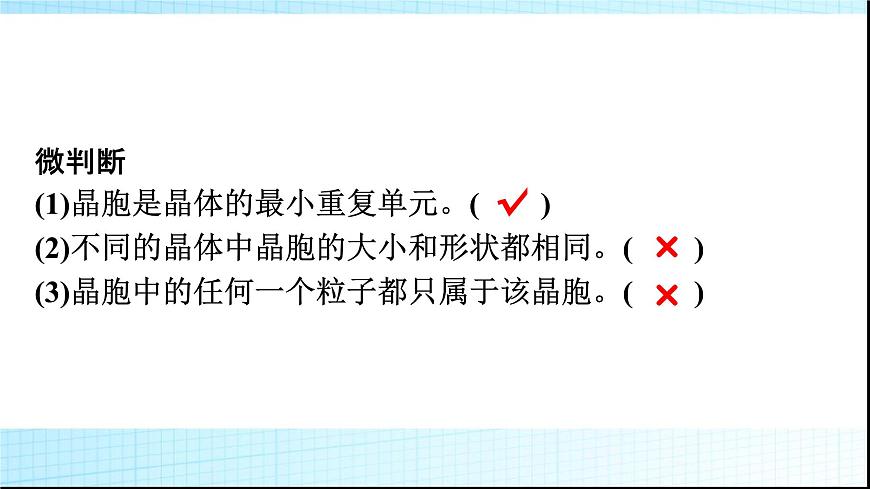

微判斷(1)晶胞是晶體的最小重復單元。(　　)(2)不同的晶體中晶胞的大小和形狀都相同。(　　)(3)晶胞中的任何一個粒子都只屬于該晶胞。(　　)
微訓練 1.下列各項是晶體結構中具有代表性的最小重復單元的排列方式,圖中:○—X,·—Y,?—Z。其中對應的化學式不正確的是(　　)。
2.最近發現一種由R、Q、T三種原子構成的氣態團簇分子,其分子模型如圖所示,則該分子的化學式為(　　)。?A.RQTD.R8Q6T答案:D
二、晶體結構的測定1.測定晶體結構最常用的儀器是　X射線衍射儀　。當單一波長X射線通過晶體時,X射線和晶體中的電子相互作用,會在記錄儀上產生　分立的斑點　或　明銳的衍射峰　。?2.由衍射圖形獲得晶體結構的信息包括晶胞形狀和大小、分子或原子在微觀空間有序排列呈現的　對稱　類型、原子在晶胞里的　數目　和位置等。?
一 均攤法確定晶胞中粒子的個數
問題探究20世紀60年代,“材料家庭”里出現了能吸收和釋放氫的金屬和合金,統稱為儲氫合金。這些金屬或合金具有很強的捕捉氫的能力,在一定的溫度和壓力條件下,氫分子在合金(或金屬)中先分解成單個的原子,這些氫原子“見縫插針”般地進入合金原子之間的縫隙中,并與合金進行化學反應生成金屬氫化物,外在表現為大量“吸收”氫氣,同時放出大量熱。如圖是一種鎳基合金儲氫后的晶胞結構圖。
(1)寫出該儲氫合金的化學式。寫出推斷過程。
(2)NA表示阿伏加德羅常數的值。該合金儲氫后,含1 ml La的合金可吸附H2分子的數目是多少?
2.平行六面體晶胞中不同位置的粒子數的計算。
3.正六棱柱晶胞中不同位置的粒子數的計算。
如上圖所示,該正六棱柱晶胞中所含粒子數目為
典例剖析【例1】 釔鋇銅氧是一種節能高溫超導體,其晶胞結構如圖所示。研究發現,此高溫超導體中的Cu元素有兩種價態,分別為+2價和+3價,Y元素的化合價為+3價,Ba元素的化合價為+2價。
(1)根據晶胞結構分析釔鋇銅氧的化學式為　　。?(2)釔鋇銅氧中Cu2+與Cu3+的個數比為　　　　　。?答案:(1)YBa2Cu3O7　(2)2∶1
(2)根據題中各元素的化合價,以及化合物中各元素的正負化合價的代數和為零可知,+2價銅與+3價銅的化合價之和為7,故N(Cu2+)∶N(Cu3+)=2∶1。
(2)對于獨立原子構成的分子,其分子式的確定則不能用均攤法。如由金屬原子M和非金屬原子N構成的氣態團簇分子,如下所示,頂角和面上的原子是M原子,棱中心和體心的原子是N原子,M、N原子并不存在共用關系,所以由氣態團簇分子結構圖可知,M原子共14個,N原子共13個,即分子式為M14N13。
學以致用1.如圖a、b、c分別代表三種晶胞的結構,其晶胞內原子個數比為(　　)。
A.3∶2∶1B.11∶8∶4C.9∶8∶4D.21∶14∶9答案:A
2.如圖為甲、乙、丙三種晶體的空間結構示意圖:
請回答下列問題。(1)甲晶體的化學式(X為陽離子)為　　　　。?(2)乙晶體中A、B、C三種粒子的個數比是　　　　。?(3)丙晶體中每個D周圍結合E的個數是　　　　。?答案:(1)X2Y (2)1∶3∶1 (3)8
問題探究金屬銅的晶胞結構如圖所示,此晶胞立方體的邊長為a pm,Cu的相對原子質量為64,金屬銅的密度為d g·cm-3,試寫出用a、d表示的阿伏加德羅常數的代數式。
歸納總結1.立方晶胞中各物理量的關系如下:a3×ρ×NA=n×Ma:表示晶胞的棱長;ρ:表示晶體的密度;NA:表示阿伏加德羅常數;n:表示1 ml晶胞中晶體的物質的量;M:表示晶體的摩爾質量;a3×ρ×NA表示1 ml晶胞的質量。
2.計算晶體密度的思路。計算晶胞質量—由粒子數計算晶胞質量↓計算晶胞體積—由晶胞棱長計算晶胞體積↓計算晶體密度—由晶胞質量、晶胞體積計算密度
(1)計算晶胞所含粒子數。
典例剖析【例2】 一種銅金合金晶胞如圖所示(Au原子位于頂角,Cu原子位于面心),則該合金中Au原子與Cu原子的個數之比為　　　　;若該晶胞的棱長為a pm,則合金的密度為_______ g·cm-3(只列出算式即可,設阿伏加德羅常數的值為NA)。?
學以致用3. 已知CsCl晶體的密度為d g·cm-3,設NA為阿伏加德羅常數的值,相鄰的兩個Cs+的核間距為a cm,如圖所示,則CsCl的摩爾質量可以表示為(　　)。
4.砷化鎵是一種半導體材料,其晶胞結構如圖所示,其晶胞參數為a nm,晶胞密度為ρ g·cm-3。下列說法正確的是(　　)。
A.As位于元素周期表d區B.砷化鎵化學式為GaAs2
1.下列有關晶胞的敘述不正確的是(　　)。A.晶胞是晶體結構中的基本結構單元B.晶胞在晶體中無隙并置形成整塊晶體C.常規的晶胞是平行六面體D.晶胞都是正八面體答案:D解析:常規的晶胞是平行六面體,晶胞還有其他形狀。
2.某物質的晶體中,含X、Y、Z三種元素的原子,排列方式如圖所示(其中前后兩面面心上的Y原子沒有畫出),晶體中X、Y、Z的原子個數比為(　　)。?　　　　　　　　　　　　　　　　A.1∶2∶1B.1∶3∶1C.2∶2∶1D.1∶3∶3答案:B
3.鈦酸鈣是典型的鈣鈦礦型化合物,該類化合物具有特殊的理化性質,比如吸光性、電催化性等,其晶胞結構如圖所示。下列說法不正確的是(　　)。?A.鈦酸鈣的化學式為CaTiO3B.鈦與鈣是同一周期元素C.基態鈦原子價層電子排布式是3d24s2D.在晶體中與每個Ca2+距離最近且相等的O2-有6個答案:D
4.科研團隊通過皮秒激光照射懸浮在甲醇溶液中的多臂碳納米管合成T-碳,T-碳的晶體結構可以看成金剛石晶體中每個碳原子被一個由四個碳原子組成的正四面體結構單元取代,T-碳的密度約為金剛石的一半,金剛石的晶胞、T-碳晶體的晶胞如圖所示。下列說法正確的是(　　)。A.T-碳與金剛石互為同位素B.一個T-碳晶胞中含有16個碳原子C.T-碳晶胞和金剛石晶胞的棱長之比為2∶1D.T-碳晶體的硬度小
解析:T-碳與金剛石均為碳的單質,二者互為同素異形體,故A項錯誤;每個金剛石晶胞中有8個碳原子,則每個T-碳晶胞中含有的碳原子個數為8×4=32,故B項錯誤;由分析可知,T-碳晶胞的棱長和金剛石晶胞的棱長之比為2∶1,故C項正確;類比金剛石,T-碳晶體也有很高的硬度,故D項錯誤。
6.(1)Li2O具有反螢石結構,晶胞如圖1所示。已知晶胞邊長為0.466 5 nm,阿伏加德羅常數的值為NA,則晶體的密度為　　　　　　　　 g·cm-3(列出計算式)。?(2)FeS2晶體的晶胞如圖2所示。晶胞邊長為a nm,FeS2相對分子質量為M,阿伏加德羅常數的值為NA,其晶體密度的計算表達式為　　　　　　　　　　　 g·cm-3。?
