1.理解波的圖像的物理意義.2.理解波的圖像和振動圖像的區別.3.掌握波長、頻率和波速的關系，并會進行有關計算.
前面，我們研究簡諧運動的情況，用 x-t 圖像可以很方便地描述質點在任意時刻的位移。而波卻是很多質點的運動，在同一時刻各個質點的位移都不盡相同，不方便用 x-t 圖像來描述。能否用其他的圖像來描述波呢？我們以橫波為例研究波的圖像。

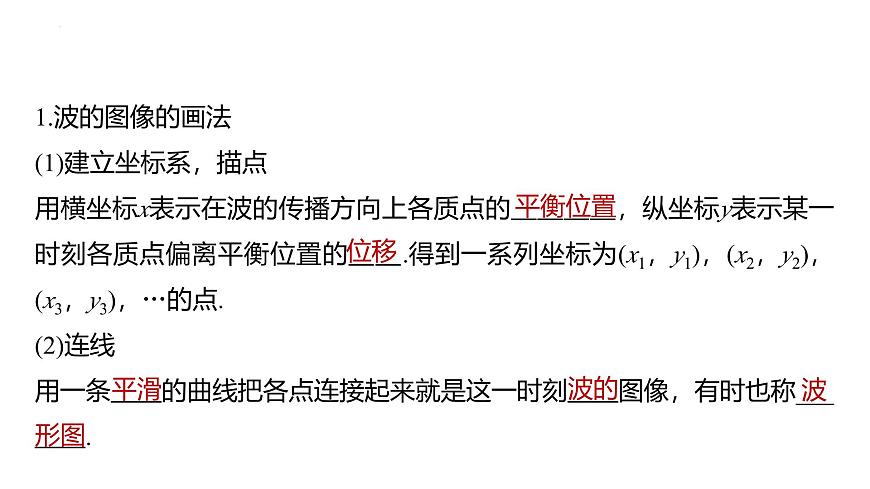

1.波的圖像的畫法(1)建立坐標系，描點用橫坐標x表示在波的傳播方向上各質點的　　　　，縱坐標y表示某一時刻各質點偏離平衡位置的　　.得到一系列坐標為(x1，y1)，(x2，y2)，(x3，y3)，…的點.(2)連線用一條　　的曲線把各點連接起來就是這一時刻　　圖像，有時也稱___　　.

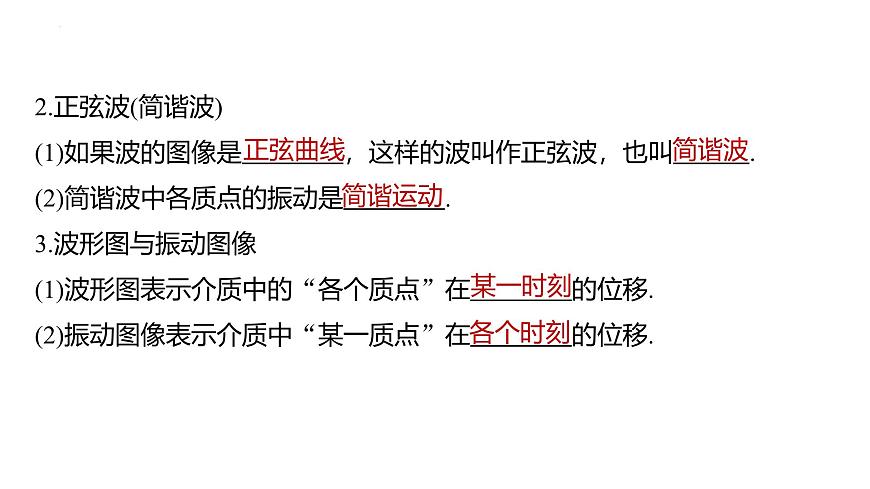

2.正弦波(簡諧波)(1)如果波的圖像是　　　　，這樣的波叫作正弦波，也叫　　　.(2)簡諧波中各質點的振動是　　　　.3.波形圖與振動圖像(1)波形圖表示介質中的“各個質點”在　　　　的位移.(2)振動圖像表示介質中“某一質點”在　　　　的位移.

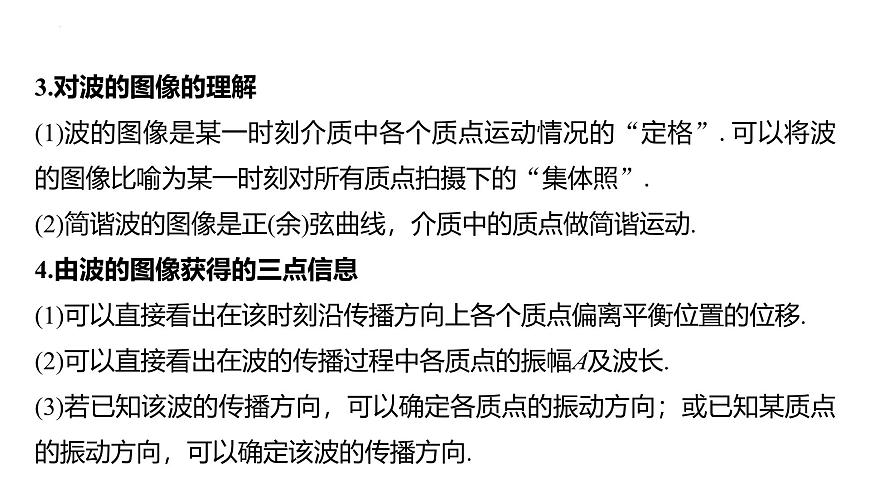

3.對波的圖像的理解(1)波的圖像是某一時刻介質中各個質點運動情況的“定格”.可以將波的圖像比喻為某一時刻對所有質點拍攝下的“集體照”.(2)簡諧波的圖像是正(余)弦曲線，介質中的質點做簡諧運動.4.由波的圖像獲得的三點信息(1)可以直接看出在該時刻沿傳播方向上各個質點偏離平衡位置的位移.(2)可以直接看出在波的傳播過程中各質點的振幅A及波長.(3)若已知該波的傳播方向，可以確定各質點的振動方向；或已知某質點的振動方向，可以確定該波的傳播方向.

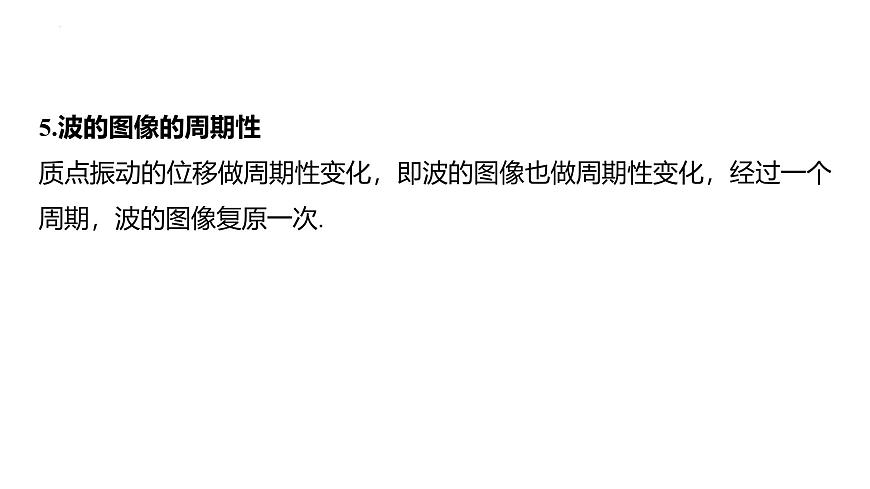

5.波的圖像的周期性質點振動的位移做周期性變化，即波的圖像也做周期性變化，經過一個周期，波的圖像復原一次.

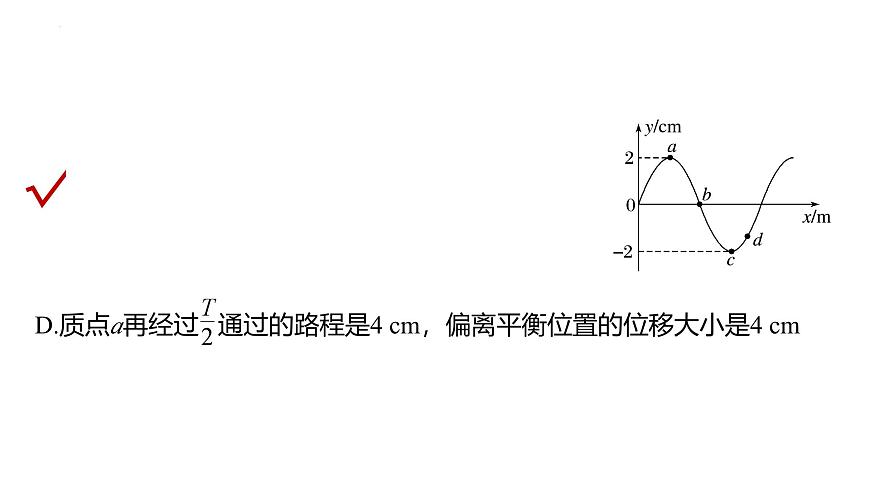

例1　如圖所示為一列沿x軸正方向傳播的簡諧橫波在某個時刻的波形圖，由圖像可知A.質點b此時位移為零B.質點b此時向－y方向運動C.質點d的振幅是4 cm
D.質點a再經過 通過的路程是4 cm，偏離平衡位置的位移大小是4 cm
解析　由題圖波形圖知，質點b在平衡位置，所以此時其位移為零，選項A正確；因波沿x軸正方向傳播，波源在左側，由質點振動方向與波的傳播方向的關系可知質點b此時向＋y方向運動，選項B錯誤；
簡諧波在傳播過程中，介質中各質點的振幅相同，所以質點d的振幅是2 cm，選項C錯誤；
再經過 的時間，質點a將運動到負的最大位移處，通過的路程是4 cm，偏離平衡位置的位移大小是2 cm，選項D錯誤.
1.在某一時刻各個質點的位移不同，但各個質點的振幅是相同的.2.簡諧波中的所有質點都做簡諧運動，它們的周期均相同.
質點振動方向與波傳播方向的關系
1.帶動法：后面質點依次重復前面質點的振動.2.上下坡法：沿波的傳播方向看，“上坡”的點向下運動，“下坡”的點向上運動，簡稱“上坡下，下坡上”(如圖所示).
3.同側法：在波的圖像上的某一點，沿y軸方向畫出一個箭頭表示質點運動方向，并設想在同一點沿x軸方向畫一個箭頭表示波的傳播方向，那么這兩個箭頭總是在曲線的同側(如圖所示).
4.微平移法：如圖所示，實線為t時刻的波形圖，作出微小時間Δt后的波形如虛線所示，由圖可見t時刻的質點P1(P2)經Δt后運動到P1′(P2′)處，這樣就可以判斷質點的運動方向了.
例2　如圖所示為一列簡諧波在某一時刻的波形圖，此時刻質點F的振動方向如圖所示.則A.該波向右傳播B.質點B和D的運動方向相同C.質點B比質點C先回到平衡位置D.此時質點F和H的加速度相同
1.波長λ(1)定義：在波的傳播方向上，振動相位總是　　 的兩個　　 質點間的距離.(2)特征①在橫波中，兩個相鄰　　 或兩個相鄰　　 之間的距離等于波長.②在縱波中，兩個相鄰　　 或兩個相鄰 　　之間的距離等于波長.
（3）波長的三種確定方法【1】定義法：在波動中，振動相位總是相同的兩個相鄰質點間的距離等于一個波長.注意　兩個關鍵詞：“振動相位總是相同”、“兩個相鄰質點”.“振動相位總是相同”的兩質點，在波的圖像上振動位移總是相同，振動速度總是相同.【2】圖像法①在波的圖像上，無論從什么位置開始，一個完整的正(余)弦曲線對應的水平距離為一個波長.②在波的圖像上，振動位移總是相同的兩個相鄰質點間的距離為一個波長.【3】公式法：根據公式λ＝vT來確定.
2.周期T、頻率f(1)周期(頻率)：在波動中，各個質點的　　　　　　　　叫作波的周期(或頻率).(2)周期T和頻率f的關系：f＝　.(3)波長與周期的關系：經過一個周期T，振動在介質中傳播的距離等于　　　　 .
3.波速(1)定義：機械波在　　　 的傳播速度.(2)決定因素：由　　 本身的性質決定，在不同的介質中，波速是_____(選填“相同”或“不同”)的.(3)波長、周期、頻率和波速的關系：v＝ ＝ .
波長、頻率和波速的關系(1)在一個周期內，振動在介質中傳播的距離等于一個波長.波速與波長、周期、頻率的關系為v＝ ＝λf.
(2)波的周期和頻率由波源決定，與v、λ無關，當波從一種介質進入另一種介質時，周期和頻率不發生改變.(3)波速由介質本身的性質決定，在同一種均勻介質中波速不變.
例3　如圖所示，一列簡諧橫波沿x軸正方向傳播，從波傳到x＝5 m的M點時開始計時，已知P點相繼出現兩個波峰的時間間隔為0.4 s，下面說法中正確的是A.這列波的波長是5 mB.這列波的傳播速度是10 m/sC.質點Q(x＝9 m)經過0.5 s才第一次到達波峰D.M點以后各質點開始振動的方向都是向上的
解析　從波的圖像可以看出該波的波長為λ＝4 m，選項A錯誤；
由波的圖像可以看出，M點開始振動的方向向下，說明M點以后各質點開始振動的方向都是向下，選項D錯誤.
針對訓練1　一列沿x軸以5 m/s的速度傳播的簡諧橫波，t＝0時刻的波形如圖所示，P、Q兩質點的橫坐標分別為3.5 m、2.5 m.已知t＝0時質點Q的運動方向沿y軸正方向，則下列說法正確的是
A.波的傳播方向沿x軸正方向B.質點P振動的周期為1.25 sC.0～3.4 s時間內質點Q的路程為17 cmD.t＝0時刻起，質點P比質點Q先回到平衡位置
解析　t＝0時，質點Q的運動方向沿y軸正方向，由“上下坡法”可知波沿x軸負方向傳播，故A錯誤；
在題圖所示狀態質點Q向上運動，質點P向下運動，故質點P比質點Q先回到平衡位置，故D正確.
振動圖像和波的圖像的比較
如圖甲、乙為某一列波在某時刻的波的圖像和某質點的振動圖像，兩圖像橫坐標和縱坐標分別表示什么意義？兩圖線的物理意義分別是怎樣的？
答案　波的圖像橫坐標表示各質點的平衡位置，縱坐標表示某時刻各質點離開平衡位置的位移；而振動圖像橫坐標表示某質點運動的時間，縱坐標表示該質點在不同時刻離開平衡位置的位移.波的圖像表示某時刻各質點的位移，振動圖像表示質點的位移隨時間變化的規律.
例4　如圖甲所示為一列簡諧橫波在t＝0時的波的圖像，圖乙所示為該波中平衡位置位于x＝4 m處的質點P的振動圖像.下列說法正確的是A.此波的波速為2 m/sB.此波沿x軸正方向傳播C.t＝0.5 s時質點P的速度最大D.t＝1.0 s時質點P的加速度最大
平衡位置位于x＝4 m處的質點P在t＝0時刻向下振動，根據“上下坡法”知，波沿x軸負方向傳播，選項B錯誤；t＝0.5 s時，質點P運動到平衡位置向上振動，速度最大，選項C正確；t＝1.0 s時質點P運動到平衡位置向下振動，加速度為零，選項D錯誤.
針對訓練2　(2019·全國卷Ⅰ改編)一簡諧橫波沿x軸正方向傳播，在t＝ 時刻，該波的波形圖如圖所示，P、Q是介質中的兩個質點.圖表示介質中某質點的振動圖像.下列說法正確的是
A.質點Q的振動圖像與圖相同B.在t＝0時刻，質點P的速率比質點Q　的大C.在t＝0時刻，質點P的加速度的大小　比質點Q的小D.平衡位置在坐標原點的質點的振動圖像如圖所示
在t＝0時刻，質點P處在波谷位置，速率為零，與平衡位置的距離最大，加速度最大，而質點Q運動到平衡位置，速率最大，加速度為零，即
在t＝0時刻，質點P的速率比質點Q的小，質點P的加速度大小比質點Q的大，選項B、C錯誤.
SUITANGYANLIAN　 ZHUDIANLUOSHI
1.(波的圖像的理解)如圖所示為一列簡諧橫波在某時刻的波形圖，傳播方向向左，則此時刻有
A.各質點的位移都為5 cmB.x＝2 m處的質點速度方向沿y軸正方向C.x＝4 m處的質點加速度方向沿y軸正方向D.x＝8 m處的質點速度為零
解析　從題圖波的圖像可以看出，選項A錯誤；根據波的傳播方向和波的圖像可以得出，此時刻x＝2 m處的質點速度方向沿y軸負方向，選項B錯誤；
x＝4 m 處的質點此時處于負的最大位移處，加速度方向沿y軸正方向，選項C正確；x＝8 m處的質點位于平衡位置，速度方向沿y軸正方向，所以速度為正的最大值，選項D錯誤.
