魯教版（五四學制）（2024）九年級上冊第一節 探究電流與電壓、電阻的關系優質課件ppt

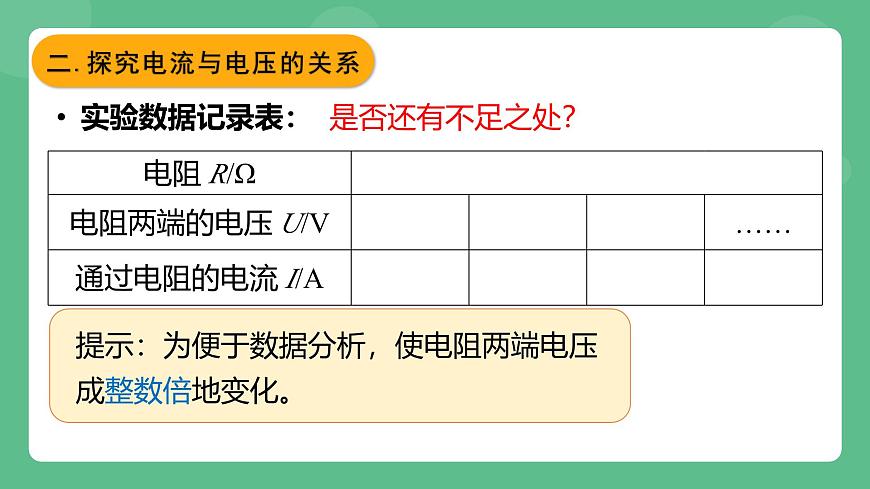

這是一份魯教版（五四學制）（2024）九年級上冊第一節 探究電流與電壓、電阻的關系優質課件ppt，共21頁。PPT課件主要包含了總結規律，新課引入，提出問題，猜想與假設，控制變量，實驗思路，電路圖，實驗數據記錄表，是否還有不足之處，改變電阻兩端的電壓等內容，歡迎下載使用。

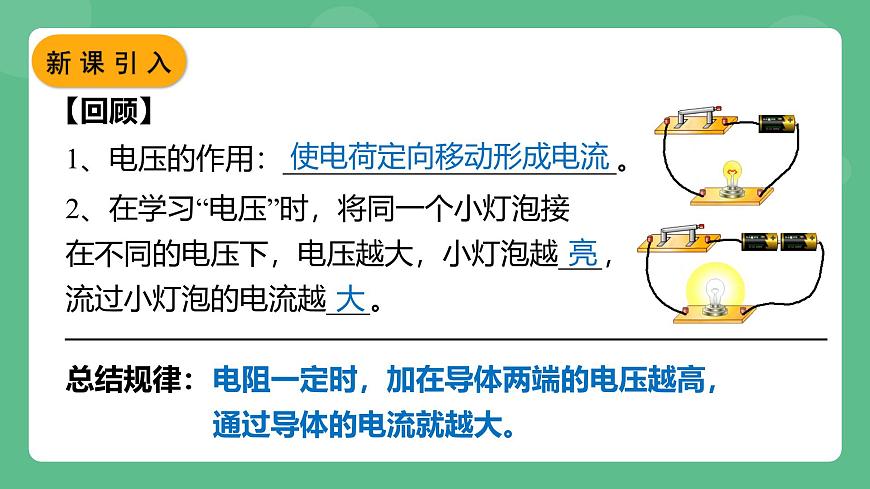

2、在學習“電壓”時，將同一個小燈泡接 在不同的電壓下，電壓越大，小燈泡越___， 流過小燈泡的電流越___。
1、電壓的作用：_______________________。
使電荷定向移動形成電流
電阻一定時，加在導體兩端的電壓越高，通過導體的電流就越大。
電流表示數越大，說明導體的電阻越小。
表示導體對電流阻礙作用的大小

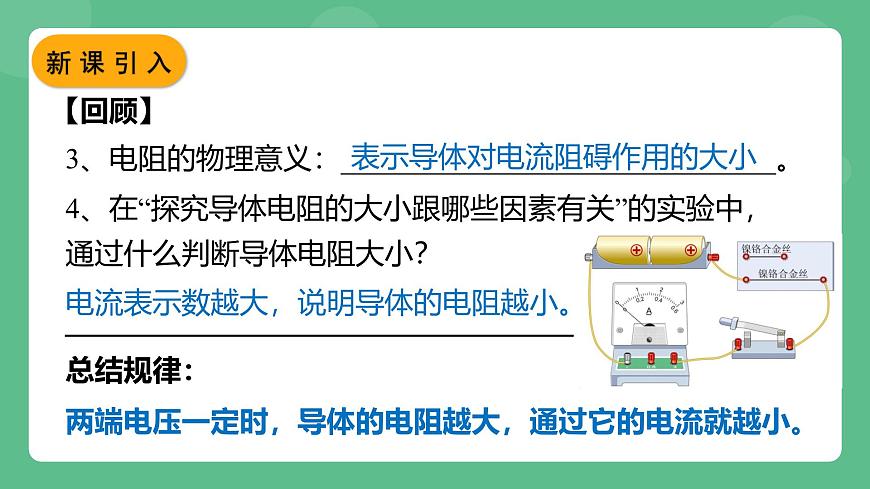

3、電阻的物理意義：______________________________。
4、在“探究導體電阻的大小跟哪些因素有關”的實驗中，通過什么判斷導體電阻大?。?br/>兩端電壓一定時，導體的電阻越大，通過它的電流就越小。
電流與電阻、電壓之間有怎樣的定量關系呢？

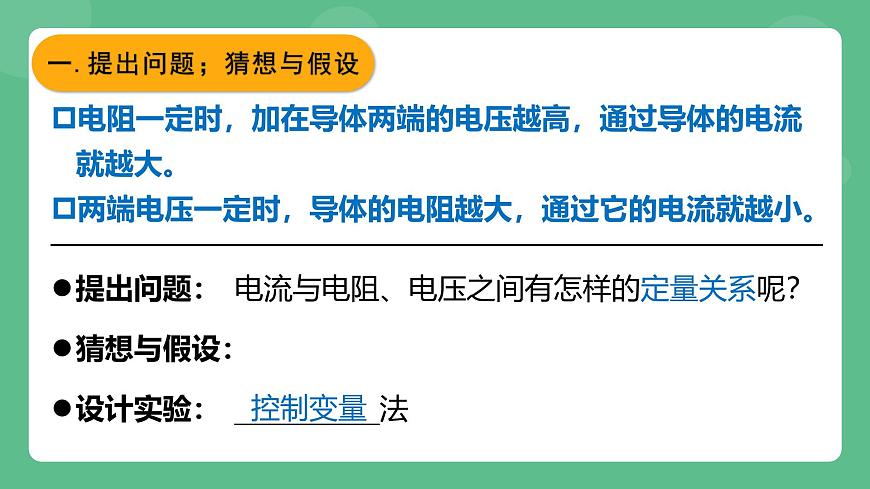

電阻一定時，加在導體兩端的電壓越高，通過導體的電流 就越大。兩端電壓一定時，導體的電阻越大，通過它的電流就越小。
一.提出問題；猜想與假設

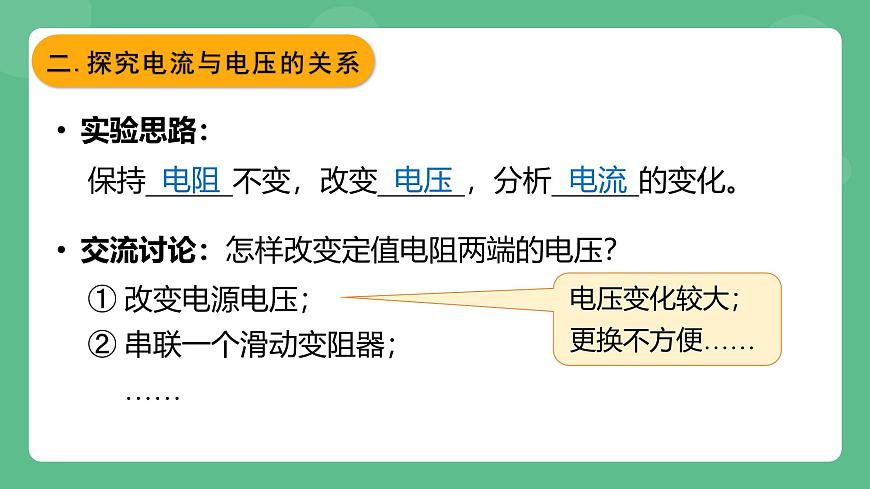

保持______不變，改變______，分析______的變化。
交流討論：怎樣改變定值電阻兩端的電壓？
① 改變電源電壓；② 串聯一個滑動變阻器； ……
二.探究電流與電壓的關系

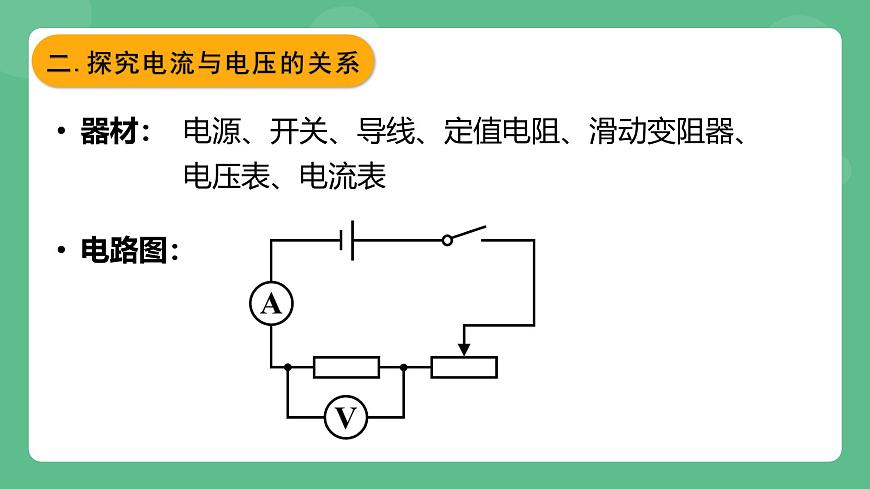

電源、開關、導線、定值電阻、滑動變阻器、電壓表、電流表
為避免偶然情況，探尋普遍規律，更換阻值不同的定值電阻， 重復實驗。
電阻與滑動變阻器串聯，與電壓表并聯， 每次更換不同電阻后，調節滑動變阻器 的滑片，觀察電壓表，使電壓表的示數 保持不變。
交流討論：怎樣保證電阻兩端的電壓不變？畫出電路圖。
為了____________________________， ____________________，重復實驗。
避免偶然情況，探尋普遍規律
連接實物電路時，要注意：
① 開關斷開；② 滑動變阻器滑片置于最大阻值處……
做好實驗過程中問題、發現的記錄。
三.進行實驗.收集證據
在電壓一定的情況下，通過導體的電流跟導體的電阻成反比。
在電阻一定的情況下，通過導體的電流跟這段導體兩端的電壓成正比。
操作中有沒有錯誤？你得到的實驗結論 是否相同？實驗中造成誤差的因素有哪些？你能嘗 試改進實驗方案嗎？你還遇到了哪些新的問題，新的發現？
1、如圖所示，是“探究通過導體的電流與 電壓的關系”實驗電路，關于這個實驗的 表述正確的是（　?。〢．表 a 是電壓表，表 b 是電流表B．使用滑動變阻器的目的是減小實驗數據的誤差C．經過實驗可以得出結論：電壓與電流成正比D．更換不同阻值的電阻重復實驗，是為了使實驗結論更具普遍性
2、用如圖所示的實驗電路探究電流 與電阻的關系，下列注意事項錯誤的 是（　　）A．連接電路時，開關應該是斷開的B．閉合開關前，滑片應處于滑動變阻器的最右端C．更換電阻后，應調節滑片讓電壓表的示數相同D．應測多組數據，以減小實驗誤差
3、某同學在探究“電流跟電壓、電阻的關系”時，根據收集到的數據畫出了如圖所示的一個圖象。下列結論與圖象相符的是（　?。〢．電壓一定時，電流隨著電阻的增大而減小B．電阻一定時，電壓隨著電流的增大而增大C．電阻一定時，電流隨著電壓的增大而增大D．電壓一定時，電阻隨著電流的增大而減小
4、用如圖所示電路研究電流跟電壓的關系。為了改變定值電阻R兩端電壓，設計了三種方案：甲：多節干電池串聯接入MN；乙：電池與滑動變阻器串聯接入MN；丙：電池先后與不同定值電阻R′串聯接入MN?？尚械姆桨甘牵ā　。〢．僅有甲　　　　　　　B．僅有乙C．僅有甲、乙兩種　　　D．甲、乙、丙都可行
探究電流與電壓、電阻的關系
