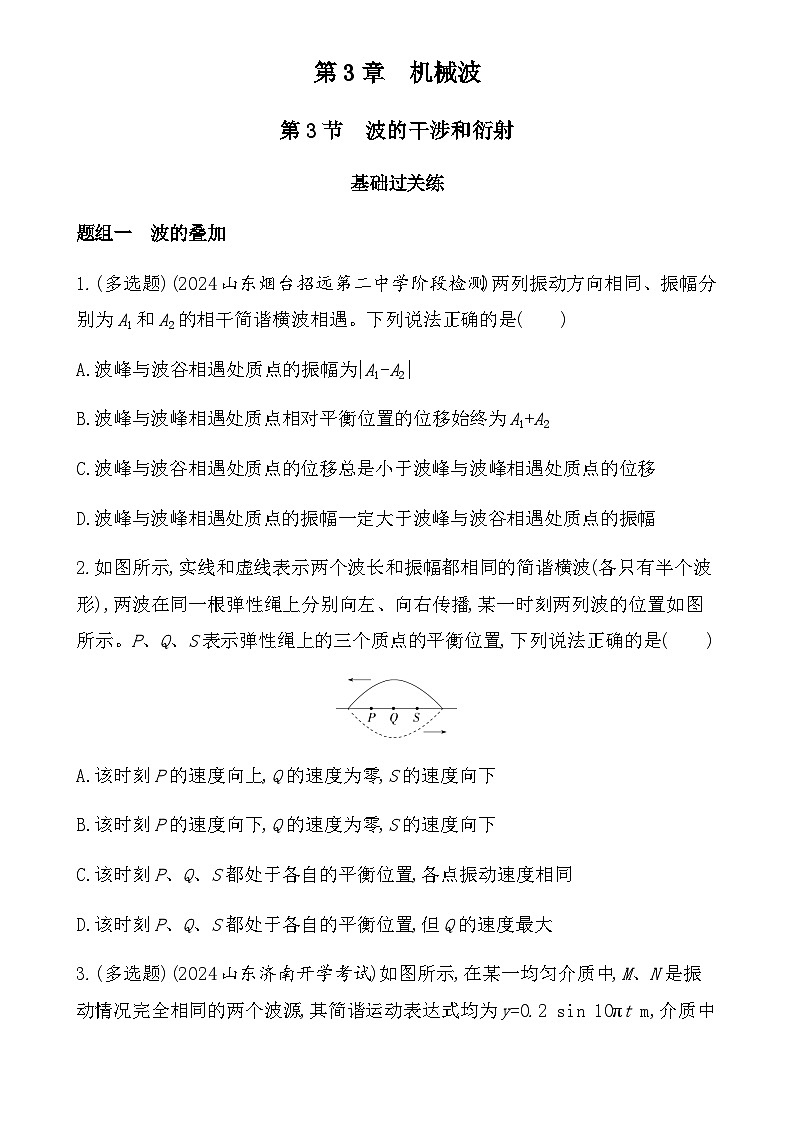

選擇性必修 第一冊第3節 波的干涉和衍射綜合訓練題

這是一份選擇性必修 第一冊第3節 波的干涉和衍射綜合訓練題，共13頁。試卷主要包含了4 m，下列關于波的衍射的說法正確的是等內容，歡迎下載使用。
基礎過關練
題組一 波的疊加
1.(多選題)(2024山東煙臺招遠第二中學階段檢測)兩列振動方向相同、振幅分別為A1和A2的相干簡諧橫波相遇。下列說法正確的是( )
A.波峰與波谷相遇處質點的振幅為|A1-A2|
B.波峰與波峰相遇處質點相對平衡位置的位移始終為A1+A2
C.波峰與波谷相遇處質點的位移總是小于波峰與波峰相遇處質點的位移
D.波峰與波峰相遇處質點的振幅一定大于波峰與波谷相遇處質點的振幅
2.如圖所示,實線和虛線表示兩個波長和振幅都相同的簡諧橫波(各只有半個波形),兩波在同一根彈性繩上分別向左、向右傳播,某一時刻兩列波的位置如圖所示。P、Q、S表示彈性繩上的三個質點的平衡位置,下列說法正確的是( )
A.該時刻P的速度向上,Q的速度為零,S的速度向下
B.該時刻P的速度向下,Q的速度為零,S的速度向下
C.該時刻P、Q、S都處于各自的平衡位置,各點振動速度相同
D.該時刻P、Q、S都處于各自的平衡位置,但Q的速度最大

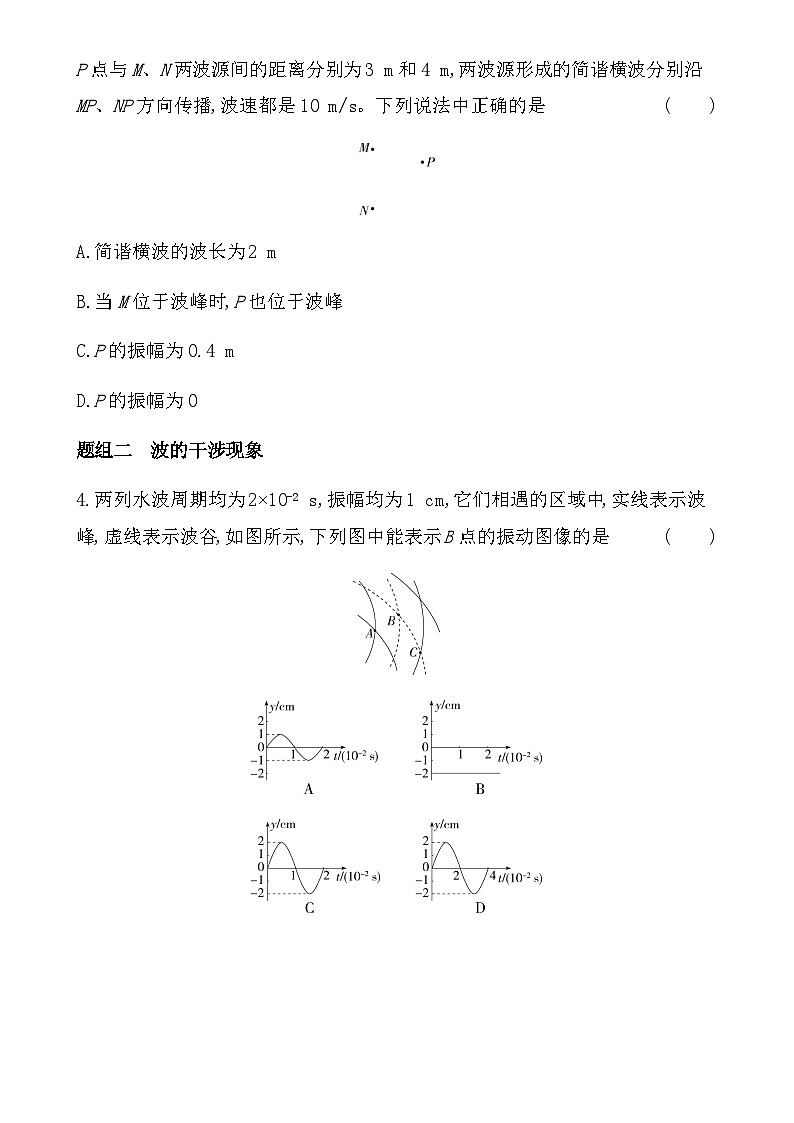

3.(多選題)(2024山東濟南開學考試)如圖所示,在某一均勻介質中,M、N是振動情況完全相同的兩個波源,其簡諧運動表達式均為y=0.2 sin 10πt m,介質中P點與M、N兩波源間的距離分別為3 m和4 m,兩波源形成的簡諧橫波分別沿MP、NP方向傳播,波速都是10 m/s。下列說法中正確的是( )
A.簡諧橫波的波長為2 m
B.當M位于波峰時,P也位于波峰
C.P的振幅為0.4 m
D.P的振幅為0
題組二 波的干涉現象
4.兩列水波周期均為2×10-2 s,振幅均為1 cm,它們相遇的區域中,實線表示波峰,虛線表示波谷,如圖所示,下列圖中能表示B點的振動圖像的是( )

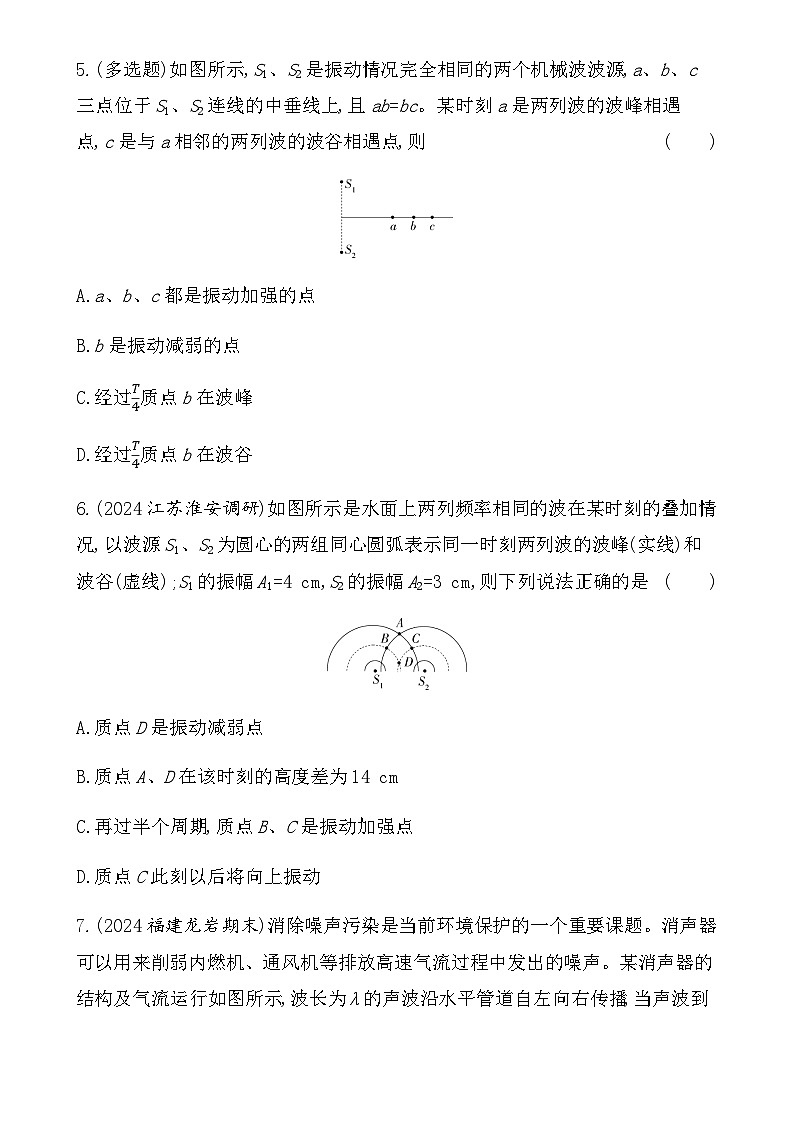

5.(多選題)如圖所示,S1、S2是振動情況完全相同的兩個機械波波源,a、b、c三點位于S1、S2連線的中垂線上,且ab=bc。某時刻a是兩列波的波峰相遇點,c是與a相鄰的兩列波的波谷相遇點,則( )
A.a、b、c都是振動加強的點
B.b是振動減弱的點
C.經過T4質點b在波峰
D.經過T4質點b在波谷
6.(2024江蘇淮安調研)如圖所示是水面上兩列頻率相同的波在某時刻的疊加情況,以波源S1、S2為圓心的兩組同心圓弧表示同一時刻兩列波的波峰(實線)和波谷(虛線);S1的振幅A1=4 cm,S2的振幅A2=3 cm,則下列說法正確的是( )
A.質點D是振動減弱點
B.質點A、D在該時刻的高度差為14 cm
C.再過半個周期,質點B、C是振動加強點
D.質點C此刻以后將向上振動
7.(2024福建龍巖期末)消除噪聲污染是當前環境保護的一個重要課題。消聲器可以用來削弱內燃機、通風機等排放高速氣流過程中發出的噪聲。某消聲器的結構及氣流運行如圖所示,波長為λ的聲波沿水平管道自左向右傳播,當聲波到達a處時,分成兩列波,它們分別通過r1和r2的路程,再在b處相遇,從而達到削弱噪聲的目的。下列說法正確的是( )
A.該消聲器是根據波的衍射原理設計的
B.若兩列波到達b點的路程差Δr=r2-r1,則Δr等于12λ的奇數倍
C.若聲波的頻率發生改變,則聲波的傳播速度也發生改變
D.若b、c在同一條直線上,b、c之間的距離為12λ,則c為聲波的加強點
題組三 波的衍射現象
8.(多選題)下列關于波的衍射的說法正確的是( )
A.衍射是機械波特有的現象
B.對同一列波,縫、孔或障礙物越小衍射現象越明顯
C.只有橫波才能發生衍射現象,縱波不能發生衍射現象
D.聲波容易發生明顯衍射現象是由于聲波波長較大
9.如圖所示,圖中O點是水面上一波源,實線、虛線分別表示該時刻的波峰、波谷,A是擋板,B是小孔,經過一段時間,水面上的波形將分布于( )
A.整個區域 B.陰影Ⅰ以外區域
C.陰影Ⅱ以外區域 D.上述選項均不對
10.(2024江蘇鹽城射陽中學期中)某同學觀察到波長不同的水波通過三個寬度相同的狹縫時的現象,在甲、乙、丙三幅照片中,波長分別是狹縫寬度的710、510、310,如圖所示,下列說法正確的是( )

A.水波通過狹縫后波長變短
B.這是水波的衍射現象,有些波不能發生衍射現象
C.此現象可以說明,波長一定,縫越窄,衍射現象越明顯
D.此現象可以說明,縫寬一定,波長越長,衍射現象越明顯
11.(2024山東棗莊聯考)在水槽里放兩塊擋板,中間留一個狹縫,水波通過狹縫的傳播情況如圖所示。若在擋板后M點放置一乒乓球,乒乓球沒有振動起來,下列說法正確的是( )
A.為使乒乓球振動起來,可適當增加波源的振動頻率
B.為使乒乓球振動起來,可適當增加波源的振動振幅
C.為使乒乓球振動起來,可適當減小狹縫的寬度
D.乒乓球振動起來后,會隨水波的傳播向遠處運動
能力提升練
題組一 波的干涉的應用
1.(2023山東日照模擬預測)如圖甲,在xy平面內有兩個沿z方向做簡諧運動的點波源S1(0,4 m)和S2(0,-2 m),兩波源的振動圖線分別如圖乙和圖丙所示,兩列波的波速均為1.00 m/s。A點坐標(8 m,-2 m),B點坐標(4 m,1 m),C點坐標(0 m,0.75 m),則下列說法正確的是( )

A.穩定后A點為減弱點
B.穩定后B點為加強點
C.穩定后C處質點振動的表達式z=6 sin (πt) cm
D.穩定后C處質點振動的表達式z=6 sin (πt-π) cm
2.(2024山西運城期中)甲、乙兩列簡諧橫波在同一均勻介質中傳播,波源位于x=0處的甲波沿x軸正方向傳播,波源位于x=12 m處的乙波沿x軸負方向傳播,t=0時刻兩列波的波形圖如圖所示。已知甲、乙波速都為v=8 m/s,下列說法正確的是( )
A.甲、乙兩列波不能發生穩定的干涉
B.t=0時刻,平衡位置分別在x=2 m與x=10 m處的兩質點振動方向相同
C.兩列波疊加后,x=5 m處為振動減弱點
D.t=0.5 s時刻,平衡位置在x=5 m處的質點第一次到達y=-9 cm處
3.(2024湖北武漢期中聯考)如圖所示,S1、S2是水面上兩個振動情況完全相同的波源,其振動方向為豎直方向,S1、S2發出的波在水面上形成穩定的干涉圖樣,且波長均為2 cm。P是水面上的一點,且S1、S2、P三點剛好構成一個直角三角形,S1、S2兩點之間的距離為6 cm,∠S1PS2=53°。下列說法中正確的是( )
A.S1、S2連線中點始終處于最大位移
B.S1、P連線上(不包含S1點)共有2個振動加強點
C.S1、S2連線上(不包含S1、S2兩點)共有3個振動加強點
D.P點是振動減弱點
題組二 波的干涉與衍射現象的判斷
4.如圖所示,S是水波的波源,x、y是擋板,S1、S2是兩個狹縫(SS1=SS2,狹縫的尺寸比波長小),試回答以下問題:
(1)若閉上S1,只打開S2,會看到什么現象?
(2)若S1、S2都打開,會發生什么現象?
(3)若圖中實線和虛線分別表示波峰和波谷,那么在A、B、C、D各點中,哪些點向上振動最強,哪些點向下振動最強,哪些點振動最弱?
答案全解全析
基礎過關練
1.AD 波峰與波谷相遇處,振幅相消,故實際振幅為|A1-A2|,故選項A正確;波峰與波峰相遇處,質點的振幅最大,合振幅為A1+A2,但此處質點仍處于振動狀態中,其位移隨時間按正弦規律變化,故選項B錯誤;振動減弱點和加強點的位移隨時間按正弦規律變化,選項C錯誤;波峰與波峰相遇處振動加強,波峰與波谷相遇處振動減弱,振動加強點的振幅大于振動減弱點的振幅,故選項D正確。
2.A 由題圖及振動的疊加可知,該時刻P、Q、S都處于各自的平衡位置。該時刻,向左的波使質點P向上振動,向右的波使質點P向上振動,疊加后P的速度向上;Q質點此時是波峰和波谷相遇,速度為0;向左的波使質點S向下振動,向右的波使質點S向下振動,疊加后S的速度向下,A正確,B、C、D錯誤。
3.AD 根據簡諧運動表達式可知波的周期為T=2πω=2π10π s=15 s,由λ=vT可得該波的波長為λ=10×0.2 m=2 m,A正確;P點與M、N兩波源間的距離與波長的關系為xPM=3 m=112λ,xPN=4 m=2λ,由于M、N是振動情況完全相同的兩個波源,當M、
N位于波峰時,P位于平衡位置,B錯誤;P點與M、N兩波源間的距離之差Δs=4 m-3 m=1 m=λ2,可知P點為振動減弱點,振幅為零,C錯誤,D正確。
4.C 由題可知B點為振動加強點,其振幅為A=A1+A2=2 cm,周期不變,仍為2×10-2 s。綜上分析,C正確。
5.AC a、b、c三點到波源S1與到波源S2的距離相等,三點都是振動加強點,選項A正確,B錯誤;由題意可知b點是ac的中點,某時刻a是兩列波的波峰相遇點,c是與a相鄰的兩列波的波谷相遇點,則經過T4兩列波的波峰傳到b,質點b在波峰,選項C正確,D錯誤。
6.B 由圖像可知,D點為兩列波的波谷相遇點,是振動加強點,選項A錯誤;此時A點在加強后的最高點,D點在加強后的最低點,由波的疊加原理可知A、D的高度差為14 cm,選項B正確;由于兩列波的頻率相等,疊加后會產生穩定的干涉現象,所以A、D點始終是振動加強點,B、C點始終是振動減弱點,選項C錯誤;質點C為振動減弱點,此刻在上方最大位移處,故質點C此刻以后將向下振動,故D錯誤。
7.B 該消聲器是根據波的干涉原理設計的,A錯誤;兩列相干波在b處相遇振動減弱,所以兩列相干波到達b點的路程差Δr應等于12λ的奇數倍,B正確;由于聲波的傳播速度由介質決定,所以聲波的頻率發生改變,聲波的傳播速度不發生改變,C錯誤;b、c在同一條直線上,b、c之間的距離為12λ,當兩列相干波到達c點時,路程差仍然等于12λ的奇數倍,則c為聲波的減弱點,D錯誤。
8.BD 衍射是一切波特有的現象,所以A、C錯;發生明顯衍射的條件是縫、孔或障礙物的尺寸比波長小或跟波長差不多,縫、孔或障礙物越小,衍射現象越明顯,B、D對。
9.B 從題圖中可以看出擋板A的長度大于水波波長,因此波不會繞過擋板A,而小孔B的大小與波長差不多,能發生明顯的衍射現象,故B項正確。
10.D 水波通過狹縫后波長不變,A錯誤;這是水波的衍射現象,衍射是波特有的性質,任何波都能發生衍射現象,B錯誤;該實驗的狹縫寬度相等,波長不等,此現象說明,縫寬一定,波長越長,衍射現象越明顯,C錯誤,D正確。
11.C 增大波源的振動頻率,則波長會變小,衍射現象較之前變得不明顯,A錯誤;適當增加波源的振動振幅,對衍射現象無影響,B錯誤;適當減小狹縫的寬度,衍射現象更加明顯,乒乓球的振動會變得比原來更明顯,C正確;乒乓球振動起來后,乒乓球在平衡位置附近振動,但不會向遠處傳播,D錯誤。
能力提升練
1.D 由幾何關系可知AS1=10 m,AS2=8 m,波程差為2 m,同理可得BS1-BS2=0,又λ=vT=2 m,兩個波源傳到A點差一個波長,傳到B點同時到達,而波源的起振方向一個是從平衡位置向下振動、一個從波峰向下振動,故A、B既不是振動加強的點也不是振動減弱的點,A、B錯誤;S2傳到C點的時間為t1=2.751 s=2.75 s,S1傳到C點的時間為t2=3.251 s=3.25 s,因此可知時間差為0.5 s,
即S2引起的振動從波峰到平衡位置向下運動時S1的振動形式剛傳播過來,因此
C點為振動加強點,振幅為6 cm,有ω=2πT=π,所以穩定后C處質點振動的表達式為z=6 sin (πt-π) cm,C錯誤,D正確。
方法技巧 波的干涉的三點說明
(1)振動加強的點和振動減弱的點始終以振源的頻率振動,其振幅不變(若是振動減弱點,振幅可為0)。振動加強點并不是始終處于波峰,其位移隨時間不斷變化,只是振幅等于兩列波的振幅之和。
(2)振動減弱的質點并非一定不振動,只是振幅較小,等于兩列波的振幅之差。
(3)明顯的干涉圖樣除了滿足相干條件外,還必須滿足兩列波振幅差別不大。振幅越是接近,干涉圖樣越明顯。
2.D 由題圖可知,甲、乙兩列波的波長相同,相位差恒定,波速都為v=8 m/s,則甲、乙兩列波的頻率相同,所以甲、乙兩列波能發生穩定的干涉,A錯誤;t=0時刻,平衡位置在x=2 m處的質點向y軸負方向振動,平衡位置在x=10 m處的質點向y軸正方向振動,B錯誤;兩波源到x=5 m處的路程差為2 m,恰好為兩列波的波長的一半,由于兩列波的波源振動步調相反,則兩列波疊加后,x=5 m處為振動加強點,C錯誤;t=0.5 s時刻,甲、乙兩列波的波谷第一次同時傳到x=5 m處,所以此時平衡位置在x=5 m處的質點第一次到達y=-9 cm處,D正確。
3.D S1、S2連線中點是振動加強點,其在自己的平衡位置附近做簡諧運動,不是始終處于最大位移處,A錯誤;由幾何關系可知,S1P的長度為S1P=S1S2tan53°=4.5 cm,S2P的長度為S2P=S1S2sin53°=7.5 cm,則P點到兩列波的波源的波程差為Δx=S2P-S1P=3 cm=3·λ2,所以P點是振動減弱點,D正確;由于兩列波的振動情況完全相同,則當波程差等于半波長的偶數倍時,該點為振動加強點,所以S1、S2連線上(不包含S1、S2兩點)共有5個振動加強點,分別在距離S1為1 cm、2 cm、3 cm、4 cm、5 cm的位置,故C錯誤;設Q在S1、P連線上為振動加強點,因為兩列波振動情況完全相同,則當波程差等于半波長的偶數倍時,即滿足Δx=QS2-QS1=2n·λ2(n=0,1,2,…),QS22=QS12+S1S22,所以S1P連線上(不包含S1點)只有1個振動加強點,在距離S1為2.5 cm的位置,故B錯誤。
4.答案 見解析
解析 (1)只打開S2時,波源S產生的波傳播到狹縫S2時,由于狹縫的尺寸比波長小,故水波在狹縫S2處發生衍射現象,水波以狹縫S2處為波源向擋板另一側傳播。
(2)由于SS1=SS2,從波源發出的水波傳播到S1、S2處時它們的振動情況完全相同。當S1、S2都打開時產生相干波,它們在空間相遇時產生干涉現象,一些地方振動加強,一些地方振動減弱,振動加強區與振動減弱區相互隔開,發生明顯的干涉。
(3)質點D處波峰與波峰相遇,是圖示時刻向上振動的最強點;質點B處波谷與波谷相遇,是圖示時刻向下振動的最強點;質點A、C處波峰與波谷相遇,這兩質點振動最弱。
1.AD
2.A
3.AD
4.C
5.AC
6.B
7.B
8.BD
9.B
10.D
11.C
