高考物理一輪復習專題2.3共點力平衡-(原卷版+解析)

這是一份高考物理一輪復習專題2.3共點力平衡-(原卷版+解析)，共48頁。試卷主要包含了共點力的平衡條件及應用，動態平衡問題，平衡中的臨界與極值問題等內容，歡迎下載使用。

考向一、共點力的平衡條件及應用
題型1.三力匯交原理。
題型2.四種方法的比較
考向二、動態平衡問題
題型1 解析法的應用
題型2 圖解法的應用
題型3 力的三角形法的應用
題型4 力的等效圓周角不變法（或正弦定理法）的應用
考向三、平衡中的臨界與極值問題
方法1 極限分析法
方法2 數學分析法
方法3 物理分析法
考向一、共點力的平衡條件及應用
靜態平衡問題
1.共點力平衡
(1)平衡狀態：物體靜止或做勻速直線運動。
(2)平衡條件：F合＝0或Fx＝0，F(xiàn)y＝0。
(3)常用推論
①若物體受n個作用力而處于平衡狀態，則其中任意一個力與其余(n－1)個力的合力大小相等、方向相反。
②若三個不共線的共點力合力為零，則表示這三個力的有向線段首尾相接組成一個封閉三角形。

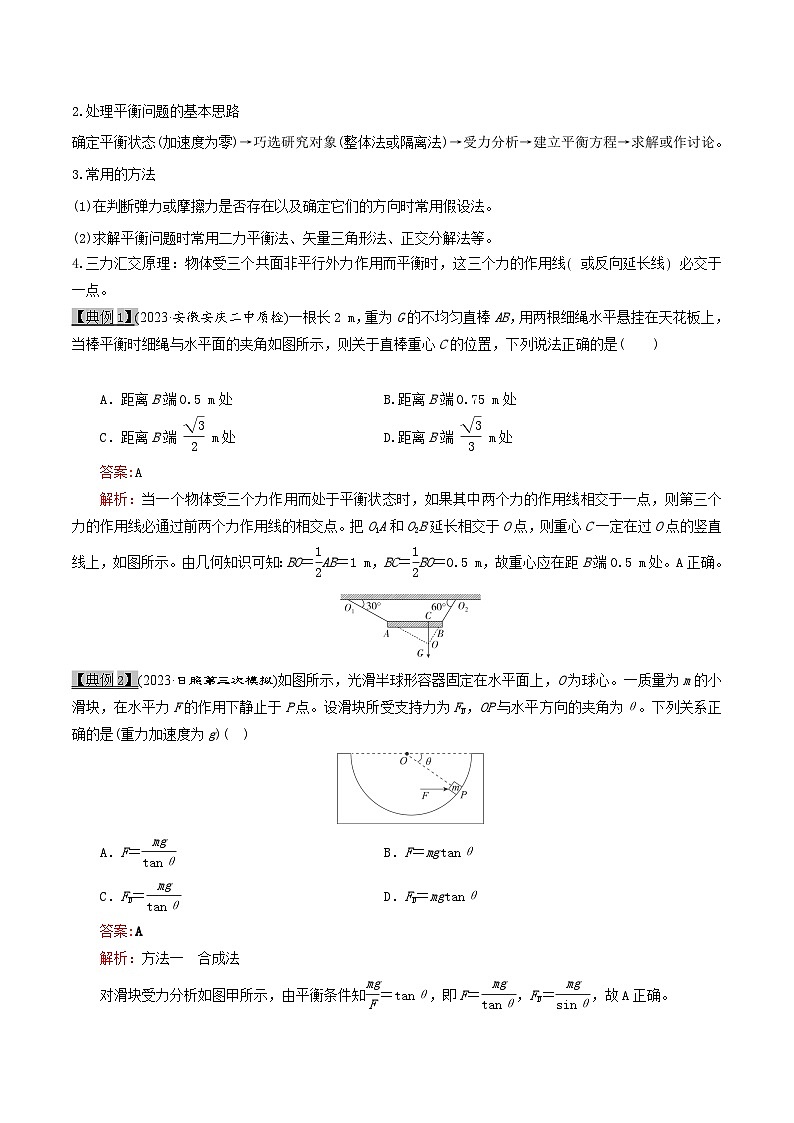

2.處理平衡問題的基本思路
確定平衡狀態(加速度為零)→巧選研究對象(整體法或隔離法)→受力分析→建立平衡方程→求解或作討論。
3.常用的方法
(1)在判斷彈力或摩擦力是否存在以及確定它們的方向時常用假設法。
(2)求解平衡問題時常用二力平衡法、矢量三角形法、正交分解法等。
4.三力匯交原理：物體受三個共面非平行外力作用而平衡時，這三個力的作用線?或反向延長線?必交于一點。
【典例1】(2023·安徽安慶二中質檢)一根長2 m，重為G的不均勻直棒AB，用兩根細繩水平懸掛在天花板上，當棒平衡時細繩與水平面的夾角如圖所示，則關于直棒重心C的位置，下列說法正確的是( )
A．距離B端0.5 m處 B.距離B端0.75 m處
C．距離B端 eq \f(\r(3),2) m處 D.距離B端 eq \f(\r(3),3) m處
答案:A
解析：當一個物體受三個力作用而處于平衡狀態時，如果其中兩個力的作用線相交于一點，則第三個力的作用線必通過前兩個力作用線的相交點。把O1A和O2B延長相交于O點，則重心C一定在過O點的豎直線上，如圖所示。由幾何知識可知：BO＝eq \f(1,2)AB＝1 m，BC＝eq \f(1,2)BO＝0.5 m，故重心應在距B端0.5 m處。A正確。
【典例2】(2023·日照第三次模擬)如圖所示，光滑半球形容器固定在水平面上，O為球心。一質量為m的小滑塊，在水平力F的作用下靜止于P點。設滑塊所受支持力為FN，OP與水平方向的夾角為θ。下列關系正確的是(重力加速度為g)( )
A．F＝eq \f(mg,tanθ) B．F＝mgtanθ
C．FN＝eq \f(mg,tanθ) D．FN＝mgtanθ
答案:A
解析：方法一 合成法
對滑塊受力分析如圖甲所示，由平衡條件知eq \f(mg,F)＝tanθ，即F＝eq \f(mg,tanθ)，F(xiàn)N＝eq \f(mg,sinθ)，故A正確。

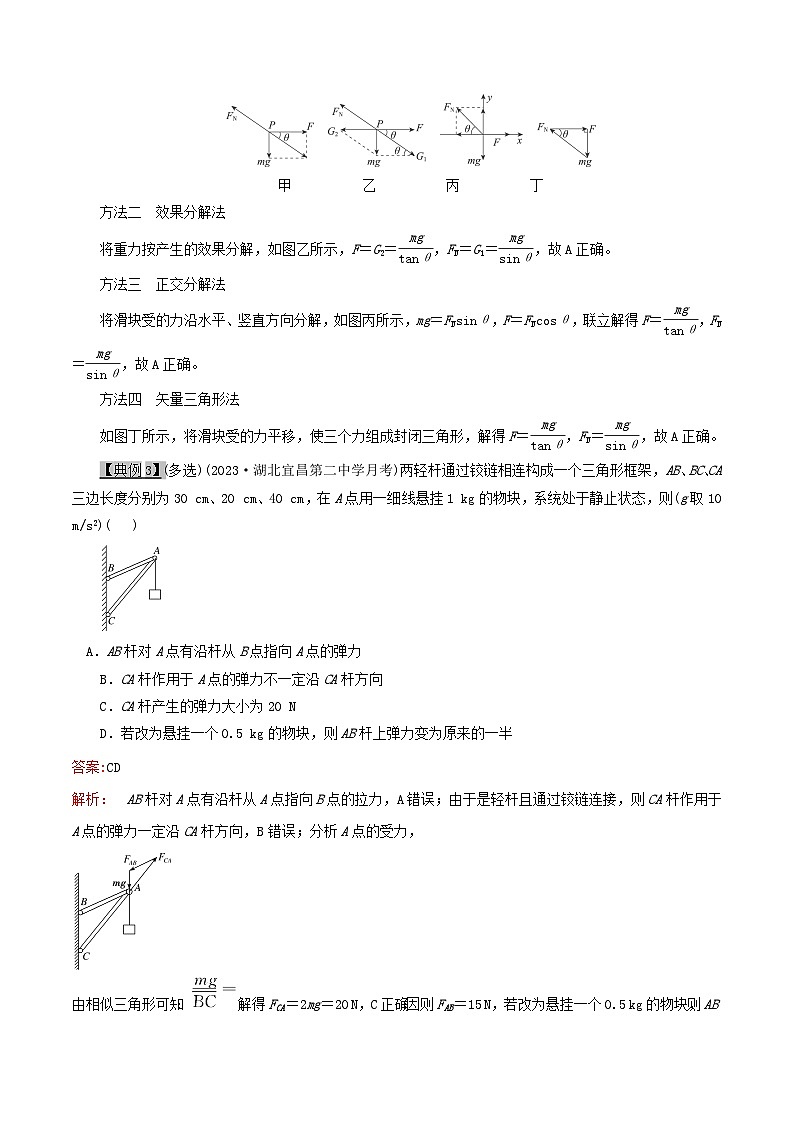

甲 乙 丙 丁
方法二 效果分解法
將重力按產生的效果分解，如圖乙所示，F(xiàn)＝G2＝eq \f(mg,tanθ)，F(xiàn)N＝G1＝eq \f(mg,sinθ)，故A正確。
方法三 正交分解法
將滑塊受的力沿水平、豎直方向分解，如圖丙所示，mg＝FNsinθ，F(xiàn)＝FNcsθ，聯立解得F＝eq \f(mg,tanθ)，F(xiàn)N＝eq \f(mg,sinθ)，故A正確。
方法四 矢量三角形法
如圖丁所示，將滑塊受的力平移，使三個力組成封閉三角形，解得F＝eq \f(mg,tanθ)，F(xiàn)N＝eq \f(mg,sinθ)，故A正確。
【典例3】(多選)(2023·湖北宜昌第二中學月考)兩輕桿通過鉸鏈相連構成一個三角形框架，AB、BC、CA三邊長度分別為30 cm、20 cm、40 cm，在A點用一細線懸掛1 kg的物塊，系統處于靜止?fàn)顟B(tài)，則(g取10 m/s2)( )
A．AB桿對A點有沿桿從B點指向A點的彈力
B．CA桿作用于A點的彈力不一定沿CA桿方向
C．CA桿產生的彈力大小為20 N
D．若改為懸掛一個0.5 kg的物塊，則AB桿上彈力變?yōu)樵瓉?lái)的一半
答案:CD
解析： AB桿對A點有沿桿從A點指向B點的拉力，A錯誤；由于是輕桿且通過鉸鏈連接，則CA桿作用于A點的彈力一定沿CA桿方向，B錯誤；分析A點的受力，
由相似三角形可知：解得FCA＝2mg＝20 N，C正確；因則FAB＝15 N，若改為懸掛一個0.5 kg的物塊，則AB桿上彈力為7.5 N，D正確。
考向二、動態平衡問題
一．動態平衡
1.動態平衡
動態平衡就是通過控制某一物理量，使物體的狀態發生緩慢的變化，但變化過程中的每一個狀態均可視為平衡狀態，所以叫動態平衡。
2.常用方法
解析法、圖解法、相似三角形法等，特別是三力動態平衡問題，常用圖解法分析。
題型1 解析法的應用
【典例4】 (2023山東聊城市第二次等級考試模擬)如圖所示，用甲、乙兩根筷子夾一個小球，甲傾斜，乙始終豎直。在豎直平面內，甲與豎直方向的夾角為θ，筷子與小球間的摩擦很小，可以忽略不計。小球質量一定，隨著θ緩慢減小，小球始終保持靜止，則下列說法正確的是( )
A.筷子甲對小球的彈力變小
B.筷子乙對小球的彈力不變
C.兩根筷子對小球的彈力均增大
D.兩根筷子對小球的合力將增大
答案:C
解析：
對小球受力分析如圖
根據平衡條件可知F2cs θ＝F1，F(xiàn)2sin θ＝mg
解得F1＝eq \f(mg,tan θ)，F(xiàn)2＝eq \f(mg,sin θ)
隨著θ減小，F(xiàn)1，F(xiàn)2都在增大，故A、B錯誤，C正確；由于小球處于靜止?fàn)顟B(tài)，兩根筷子對小球的合力等于小球的重力，故一直不變，故D錯誤。
題型2 圖解法的應用
用圖解法分析物體動態平衡問題時，一般是物體只受三個力作用，且其中一個力大小、方向均不變，另一個力的方向不變，第三個力大小、方向均變化。
【典例5】(20230·山東威海市模擬考試)如圖所示，質量為m的球放在傾角為α的光滑斜面上，在斜面上有一光滑且不計厚度的木板擋住球，使之處于靜止?fàn)顟B(tài)．今使擋板與斜面的夾角β緩慢增大，在此過程中，斜面對球的支持力N1和擋板對球的壓力N2的變化情況為( )
A．N1、N2都是先減小后增加
B．N1一直減小，N2先增加后減小
C．N1先減小后增加，N2一直減小
D．N1一直減小，N2先減小后增加
答案:D.
解析：對球受力分析，如圖甲所示．球始終處于平衡狀態，故三個力的合力始終為零，三力構成矢量三角形．擋板逆時針轉動時，N2方向也逆時針轉動，作出圖甲所示的動態矢量三角形．由圖甲可見，N1隨β的增大一直減小，N2先減小后增大．
題型3 力的三角形法的應用
往往涉及三個力，其中一個力為恒力，另兩個力的大小和方向均發生變化，則此時用力的矢量三角形與空間幾何三角形相似。
【典例6】(2023·河北石家莊模擬)如圖所示，光滑的半圓環沿豎直方向固定，M點為半圓環的最高點，N點為半圓環上與半圓環的圓心等高的點，直徑MH沿豎直方向，光滑的定滑輪固定在M處，另一小圓環穿過半圓環用質量不計的輕繩拴接并跨過定滑輪．開始小圓環處在半圓環的最低點H點，第一次拉小圓環使其緩慢地運動到N點，第二次以恒定的速率將小圓環拉到N點．滑輪大小可以忽略，則下列說法正確的是( )
A．第一次輕繩的拉力逐漸增大
B．第一次半圓環受到的壓力逐漸減小
C．小圓環第一次在N點與第二次在N點時，輕繩的拉力相等
D．小圓環第一次在N點與第二次在N點時，半圓環受到的壓力相等
答案:C
解析：小圓環沿半圓環緩慢上移過程中，受重力G、拉力FT、彈力FN三個力處于平衡狀態，受力分析如圖所示．
由圖可知△OMN與△NBA相似，則有eq \f(G,R)＝eq \f(FN,R)＝eq \f(FT,MN)(式中R為半圓環的半徑)，在小圓環緩慢上移的過程中，半徑R不變，MN的長度逐漸減小，故輕繩的拉力FT逐漸減小，小圓環所受的支持力的大小不變，由牛頓第三定律得半圓環所受的壓力的大小不變，A、B錯誤；第一次小圓環緩慢上升到N點時，F(xiàn)N＝G、FT＝eq \r(2)G；第二次小圓環運動的過程中，假設小圓環速率恒為v，當小圓環運動到N點時，在水平方向上有FT′cs 45°－FN′＝meq \f(v2,R)，在豎直方向上有G＝FT′sin 45°，解得FT′＝eq \r(2)G，F(xiàn)N′＝G－meq \f(v2,R)，再結合牛頓第三定律可知，C正確，D錯誤．
題型4 力的等效圓周角不變法（或正弦定理法）的應用
物體受三個力平衡：一個力恒定、另外兩個力大小、方向都變化，但兩力夾角不變時可用此法(如圖)．由弦長的變化判斷力的變化，此類題也可用正弦定理求解．
【典例7】(2023·山東聊城市第二次等級考試模擬)如圖6所示，兩根輕繩一端系于結點O，另一端分別系于固定豎直放置的圓環上的A、B兩點，O為圓心，O點下面懸掛一物體M，繩OA水平，拉力大小為F1，繩OB與繩OA成α＝120°，拉力大小為F2。將兩繩同時緩慢順時針轉過60°，并保持兩繩之間的夾角α始終不變，且物體始終保持靜止?fàn)顟B(tài)。則在旋轉過程中，下列說法正確的是( )
A.F1逐漸增大 B.F1先增大后減小
C.F2先增大后減小 D.F2先減小后增大
答案:A
解析：對結點O受力分析，并合成三角形如圖所示，根據圖示可知順時針轉動前(實線)到轉動后(虛線)過程中，F(xiàn)1一直增大，F(xiàn)2一直減小，A正確，B、C、D錯誤。
【典例8】(2023·江蘇常州市期中)如圖為一個水平傳感器的簡易模型，截面為內壁光滑豎直放置的正三角形，內部有一個略小于三角形內切圓的小球，三角形各邊有壓力傳感器，通過測出小球?qū)θ厜毫Φ拇笮?，信息處理單元可顯示擺放處的傾角．圖中BC邊恰好處于水平狀態，現將其以C為軸在豎直平面內順時針緩慢轉動，直到AB邊處于水平狀態，則在轉動過程中( )
A．球?qū)C邊的壓力一直增大
B．球?qū)C邊的壓力一直減小
C．球?qū)C邊的壓力先增大后減小
D．球?qū)C邊的壓力先減小后增大
答案:C
解析：對正三角形內部的小球受力分析，如圖所示．
由幾何關系可知，隨著角度θ從0°到120°增大過程中，角α與角θ之和保持不變，且α＋θ＝120°，所以角β也保持不變，β＝60°，由平衡條件和正弦定理得eq \f(G,sin β)＝eq \f(FNAC,sin θ)＝eq \f(FNBC,sin ?120°－θ?)
球?qū)C邊的壓力FNBC′＝FNBC＝eq \f(G,sin β)sin (120°－θ)＝eq \f(G,sin 60°)sin (120°－θ)＝eq \f(2\r(3),3)Gsin (120°－θ)
當AB邊水平時，則θ＝60°，而當θ＝30°，F(xiàn)NBC最大，故選C.

三．平衡中的臨界與極值問題
1.臨界問題
當某物理量變化時，會引起其他幾個物理量的變化，從而使物體所處的平衡狀態“恰好出現”或“恰好不出現”，在問題的描述中常用“剛好”“剛能”“恰好”等。
2.極值問題
平衡物體的極值，一般指在力的變化過程中的最大值和最小值問題。
3.解題方法
(1)極限法：首先要正確地進行受力分析和變化過程分析，找出平衡的臨界點和極值點；臨界條件必須在變化中去尋找，不能停留在一個狀態來研究臨界問題，而要把某個物理量推向極端，即極大和極小。
(2)數學分析法：通過對問題的分析，依據物體的平衡條件寫出物理量之間的函數關系(畫出函數圖像)，用數學方法求極值(如求二次函數極值、公式極值、三角函數極值)。
(3)物理分析方法：根據物體的平衡條件，作出力的矢量圖，通過對物理過程的分析，利用平行四邊形定則進行動態分析，確定最大值與最小值。
方法1 極限分析法
【典例9】(2023·青島黃島區期末)豎直插銷的簡化側視圖如圖所示，下端部件A可沿水平槽向前推動，部件B可沿豎直槽向上滑動。A、B之間的接觸面與水平成45°角且摩擦因數為μ，槽與A、B間的摩擦不計。若B的質量為m，為使插銷啟動，加在A上的水平力F的最小值為( )
A.eq \f(mg,1＋μ) B．eq \f(mg,1－μ) C.eq \f(1＋μ,1－μ)mg D．eq \f(1－μ,1＋μ)mg
答案:C
解析：為使插銷啟動，加在A上的水平力F的最小值的臨界條件是B恰好受力平衡。對A、B受力分析如圖
對B有mg＋fcs 45°＝FABsin 45°
對A有F＝fsin 45°＋FBAcs 45°
f＝μFAB＝μFBA，
解得F＝eq \f(1＋μ,1－μ)mg，
所以C正確，A、B、D錯誤。
方法2 數學分析法
【典例10】(2023·河南高三月考)如圖所示，質量為M的木楔傾角為θ，在水平面上保持靜止，當將一質量為m的木塊放在木楔斜面上時，它正好勻速下滑。如果用與木楔斜面成α角的力F拉著木塊，木塊能勻速上升，已知木楔在整個過程中始終靜止。
(1)當α為多大時，F(xiàn)有最小值，求此時α的大小及F的最小值；
(2)當α＝θ時，木楔對水平面的摩擦力是多大？
答案:(1)θ mgsin 2θ (2)eq \f(1,2)mgsin 4θ
解析：木塊在木楔斜面上勻速向下運動時，有
mgsin θ＝μmgcs θ，解得μ＝tan θ。
(1)木塊在F作用下沿斜面向上勻速運動，有
Fcs α＝mgsin θ＋Ff，F(xiàn)sin α＋FN＝mgcs θ，F(xiàn)f＝μFN，解得F＝eq \f(2mgsin θ,cs α＋μsin α)＝eq \f(2mgsin θcs θ,cs αcs θ＋sin αsin θ)＝eq \f(mgsin 2θ,cs?θ－α?)，則當α＝θ時，F(xiàn)有最小值，為Fmin＝mgsin 2θ。
(2)因?yàn)槟緣K及木楔均處于平衡狀態，整體受到地面的摩擦力等于F的水平分力，即Ff′＝Fcs(α＋θ)
當α＝θ，即F取最小值mgsin 2θ時，
Ff′＝Fmincs 2θ＝mgsin 2θcs 2θ＝eq \f(1,2)mgsin 4θ。
方法3 物理分析法
【典例11】(2023·天津市等級考模擬）如圖所示，質量為m的球放在傾角為α的光滑斜面上，用光滑擋板AO將球擋住，使球處于靜止?fàn)顟B(tài)，若擋板與斜面間的夾角為β，則( )
A．當β＝30°時，擋板AO所受壓力最小，最小值為mgsinα
B．當β＝60°時，擋板AO所受壓力最小，最小值為mgcsα
C．當β＝60°時，擋板AO所受壓力最小，最小值為mgsinα
D．當β＝90°時，擋板AO所受壓力最小，最小值為mgsinα
答案:D
解析：分析小球的受力情況：重力G、斜面的支持力N2和擋板AO的壓力N1，由平衡條件得知N2和N1的合力與G大小相等、方向相反，保持不變．
當擋板與斜面的夾角變化時，作出四個位置的受力圖，由圖看出當擋板與斜面垂直時，擋板對小球的壓力N1最小，擋板AO所受壓力即最小，此時β＝90°，最小值N1＝mgsinα，故D項正確．
1. (多選)(2023·江西省重點中學協作體第二次聯考)如圖7所示，自重不計的橫梁的一端固定在墻壁上的A點，另一端B點用繩懸掛在墻壁上的C點，當重為G的物體由掛在梁上的B點處逐漸移至A點的過程中，橫梁始終保持靜止．問此過程中，A點對橫梁作用力F的大小和CB繩對橫梁的拉力FT的大小是如何變化的( )
A．F先增大后減小 B．FT一直減小
C．F一直減小 D．FT先減小后增大
2.(2023·日照第三次模擬)如圖所示，一小球放在傾斜的墻面與木板之間。設小球?qū)γ娴膲毫Υ笮镕1，小球?qū)δ景宓膲毫Υ笮镕2。以木板與墻連接點所形成的水平直線為軸，將木板從圖示位置順時針緩慢轉到與墻面垂直的位置。不計摩擦，在此過程中( )
A．F1先減小后增大 B．F1一直增大
C．F2一直減小 D．F2先減小后增大
3.(2023·安徽安慶二中質檢)質量為m＝10 kg的木箱置于水平地面上，它與地面間的動摩擦因數μ＝eq \f(\r(3),3)，取g＝10 m/s2，受到一個與水平方向成θ角斜向上的拉力F，如圖所示，為使木箱做勻速直線運動，拉力F的最小值以及此時θ分別是( )
A．50 N 30° B.50 N 60°
C.eq \f(200,3) N 30° D.eq \f(200,3) N 60°
4.(2023·山東濟寧市高三監測)如圖甲所示，斜面體固定在水平面上，斜面上有一物塊在拉力F的作用下始終處于靜止?fàn)顟B(tài)，拉力F在如圖乙所示的范圍內變化，取沿斜面向上為正方向，則下列物塊所受的摩擦力Ff與時間t的關系圖像可能正確的是( )
5.（多選）(2023·河北衡水中學高三調研)如圖所示，小球A置于固定在水平面上的光滑半圓柱體上，小球B用水平輕彈簧拉著系于豎直板上，兩小球A、B通過光滑滑輪用輕質細線相連，兩球均處于靜止?fàn)顟B(tài)。已知B球質量為m，O是滑輪與細線的交點且O點在半圓柱體圓心O1的正上方，OA與豎直方向成30°角，OA長度與半圓柱體半徑相等，OB與豎直方向成45°角，則下列敘述正確的是( )
A．小球A、B受到的拉力TOA與TOB相等，且TOA＝TOB＝eq \r(2)mg
B．彈簧彈力大小為eq \r(2)mg
C．A球質量為eq \r(6)m
D．光滑半圓柱體對A球支持力的大小為mg
6.(2023·山東省青島市5月模擬)圖甲中滑索巧妙地利用了景區的自然落差，為滑行提供了原動力。游客借助繩套保護，在高空領略祖國大好河山的壯美。其裝置簡化如圖乙所示，傾角為30°的軌道上套一個質量為m的滑輪P，質量為3m的繩套和滑輪之間用不可伸長的輕繩相連。某次檢修時，工人對繩套施加一個拉力F，使繩套從滑輪正下方的A點緩慢移動，運動過程中F與輕繩的夾角始終保持120°，直到輕繩水平，繩套到達B點，如圖所示。整個過程滑輪保持靜止，重力加速度為g，求：
(1)繩套到達B點時，軌道對滑輪的摩擦力大小和彈力大??；
(2)繩套從A緩慢移動到B的過程中，輕繩上拉力的最大值。
1.(2023·1月江蘇新高考適應性考試，3)如圖所示，對稱晾掛在光滑等腰三角形衣架上的衣服質量為M，衣架頂角為120°，重力加速度為g，則衣架右側對衣服的作用力大小為( )
A.eq \f(1,2)Mg B.eq \f(\r(3),3)Mg
C.eq \f(\r(3),2)Mg D.Mg
2. (2023·1月遼寧普高校招生適應性測試，7)如圖11所示，用輕繩系住一質量為2m的勻質大球，大球和墻壁之間放置一質量為m的勻質小球，各接觸面均光滑。系統平衡時，繩與豎直墻壁之間的夾角為α，兩球心連線O1O2與輕繩之間的夾角為β，則α、β應滿足( )
A.tan α＝3ct β
B.2tan α＝3ct β
C.3tan α＝tan(α＋β)
D.3tan α＝2tan(α＋β)
3. (2023·黃岡模擬)如圖2-3-23所示，一根粗細均勻的金屬棒AB，棒的A端用輕繩連接，輕繩的另一端固定在天花板上，在棒的B端施加水平拉力F使金屬棒處于靜止?fàn)顟B(tài)．輕繩與豎直方向的夾角為α，金屬棒與豎直方向的夾角為β，下列說法正確的是( )
A．sin β＝2sin α B．cs β＝2cs α
C．tan β＝2tan α D．ct β＝2ct α
4.(2023·湖南七校聯考)如圖所示，光滑圓環豎直固定，A為最高點，橡皮條上端固定在A點，下端連接一套在圓環上的輕質小環，小環位于B點，AB與豎直方向的夾角為30°，用光滑鉤拉橡皮條中點，將橡皮條中點拉至C點時，鉤的拉力大小為F，為保持小環靜止于B點，需給小環施加一作用力F′，下列說法中正確的是( )
A．若F′沿水平方向，則F′＝eq \f(\r(3),2)F
B．若F′沿豎直方向，則F′＝eq \f(\r(3),3)F
C．F′的最小值為eq \f(\r(3),6)F
D．F′的最大值為eq \f(\r(3),3)F
5.(2023·山東省濰坊市昌樂縣4月模擬)《大國工匠》節目中講述了王進利用“秋千法”在1000 kV的高壓線上帶電作業的過程。如圖所示，絕緣輕繩OD一端固定在高壓線桿塔上的O點，另一端固定在兜籃上。另一絕緣輕繩跨過固定在桿塔上C點的定滑輪，一端連接兜籃，另一端由工人控制。身穿屏蔽服的王進坐在兜籃里，緩慢地從C點運動到處于O點正下方E點的電纜處。繩OD一直處于伸直狀態，兜籃、王進及攜帶的設備總質量為m，不計一切阻力，重力加速度大小為g。關于王進從C點運動到E點的過程中，下列說法正確的是( )
A．工人對繩的拉力一直變大
B．繩OD的拉力一直變小
C．OD、CD兩繩拉力的合力大小等于mg
D．當繩CD與豎直方向的夾角為30°時，工人對繩的拉力為eq \f(\r(3),3)mg
6.(多選)(2023·濟南三模)如圖所示，兩斜面體M、N完全相同，兩物體P、Q也完全相同，用一根不可伸長的輕質細線通過兩光滑的定滑輪將P、Q兩物體連接，細線與兩側斜面均保持平行，M、N、P、Q均處于靜止?fàn)顟B(tài)，且物體P恰好不上滑．已知α＜β，下列說法中正確的是( )
A．物體Q受到沿斜面向下的摩擦力
B．物體Q受到的摩擦力可能為0
C．地面對M的摩擦力方向水平向左
D．地面對M的摩擦力與地面對N的摩擦力大小相等
7.(2023·安徽合肥高三質檢)如圖所示，兩小球A、B固定在一輕質細桿的兩端，其質量分別為m1和m2.將其放入光滑的半圓形碗中，當細桿保持靜止時，圓的半徑OA、OB與豎直方向夾角分別為30°和45°，則m1和m2的比值為( )
A.eq \r(2)∶1 B.eq \r(3)∶1
C．2∶1 D.eq \r(6)∶1
8.(多選)(2023·潮州第二次教學質檢)如圖所示，用光滑的粗鐵絲做成一直角三角形，BC邊水平，AC邊豎直，∠B＝β，∠A＝α，AB及AC兩邊上分別套有細線系著的銅環M、N，當它們靜止時，細線與AB所成的角為γ，與AC所成的角為θ(細線長度小于BC)，則( )
A．γ＝β B．θ＝eq \f(π,2)
C．θ>eq \f(π,2)－α D．βeq \f(π,2)－α D．βMgD．f方向向右，F(xiàn)NMg，選項B正確，A、C、D錯誤；綜上本題選B.
13..(2023·江蘇單科，14改編)如圖11所示，兩個半圓柱A、B緊靠著靜置于水平地面上，其上有一光滑圓柱C，三者半徑均為R。C的質量為m，A、B的質量都為eq \f(m,2)，與地面間的動摩擦因數均為μ。現用水平向右的力拉A，使A緩慢移動，直至C恰好降到地面。整個過程中B保持靜止。設最大靜摩擦力等于滑動摩擦力，重力加速度為g。求：
(1)未拉A時，C受到B作用力的大小F；
(2)動摩擦因數的最小值μmin。
答案: (1)eq \f(\r(3),3)mg (2)eq \f(\r(3),2)
解析：(1)對C受力分析，如圖甲所示
甲
根據平衡條件，有2Fcs 30°＝mg，解得F＝eq \f(\r(3),3)mg。
(2)C恰好降到地面時，B受C壓力的水平分力最大，如圖乙所示
乙
Fxmax＝eq \f(\r(3),2)mg，
B受地面的最大靜摩擦力Ff＝μ(eq \f(1,2)mg＋eq \f(1,2)mg)＝μmg
根據題意，B保持靜止，則有Ffmin＝Fxmax，
解得μmin＝eq \f(\r(3),2)。
1.（湖南省2022年普通高中學業水平選擇性考試） 2022年北京冬奧會跳臺滑雪空中技巧比賽場地邊，有一根系有飄帶的風力指示桿，教練員根據飄帶的形態提示運動員現場風力的情況。若飄帶可視為粗細一致的勻質長繩，其所處范圍內風速水平向右、大小恒定且不隨高度改變。當飄帶穩定時，飄帶實際形態最接近的是（ ）
A. B. C. D.
答案:A
解析：設風速度為，取飄帶上任意長度為（趨近于0）的質量為，飄帶寬度為，則該部分飄帶的重力和所受風力分別為，
則重力與風力的的合力與豎直方向的夾角為
整理可得
任意長度為的飄帶重力相等，所受風力的大小相等，則恒定，則飄帶為一條傾斜的直線，故A正確，BCD錯誤。
故選A。
2.（湖南省2022年普通高中學業水平選擇性考試）如圖，直導線MN被兩等長且平行的絕緣輕繩懸掛于水平軸OO′上，其所在區域存在方向垂直指向OO′的磁場，與OO′距離相等位置的磁感應強度大小相等且不隨時間變化，其截面圖如圖所示。導線通以電流I，靜止后，懸線偏離豎直方向的夾角為θ。下列說法正確的是（ ）
A. 當導線靜止在圖右側位置時，導線中電流方向由N指向M
B. 電流I增大，靜止后，導線對懸線的拉力不變
C. tanθ與電流I成正比
D. sinθ與電流I成正比
答案:D
解析：A．當導線靜止在圖右側位置時，對導線做受力分析有
可知要讓安培力為圖示方向，則導線中電流方向應由M指向N，A錯誤；
BCD．由于與OO′距離相等位置的磁感應強度大小相等且不隨時間變化，有，F(xiàn)T= mgcsθ
則可看出sinθ與電流I成正比，當I增大時θ增大，則csθ減小，靜止后，導線對懸線的拉力FT減小，BC錯誤、D正確。
故選D。
3.（多選）（湖南省2022年普通高中學業水平選擇性考試）球形飛行器安裝了可提供任意方向推力的矢量發動機，總質量為。飛行器飛行時受到的空氣阻力大小與其速率平方成正比（即，為常量）。當發動機關閉時，飛行器豎直下落，經過一段時間后，其勻速下落的速率為；當發動機以最大推力推動飛行器豎直向上運動，經過一段時間后，飛行器勻速向上的速率為。重力加速度大小為，不考慮空氣相對于地面的流動及飛行器質量的變化，下列說法正確的是（ ）
A. 發動機最大推力為
B. 當飛行器以勻速水平飛行時，發動機推力的大小為
C. 發動機以最大推力推動飛行器勻速水平飛行時，飛行器速率為
D. 當飛行器以的速率飛行時，其加速度大小可以達到
答案:BC
解析：A．飛行器關閉發動機，以v1=勻速下落時，有
飛行器以v2=向上勻速時，設最大推力為Fm
聯立可得， A錯誤；
B．飛行器以v3=勻速水平飛行時B正確；
C．發動機以最大推力推動飛行器勻速水平飛行時
解得C正確；
D．當飛行器最大推力向下，以v5=的速率向上減速飛行時，其加速度向下達到最大值
解得am=2.5gD錯誤。
故選BC。
4.（多選）(2023年湖北省普通高中學業水平選擇性考試物理）如圖所示，一勻強電場E大小未知、方向水平向右。兩根長度均為L(zhǎng)的絕緣輕繩分別將小球M和N懸掛在電場中，懸點均為O。兩小球質量均為m、帶等量異號電荷，電荷量大小均為q（q>0）。平衡時兩輕繩與豎直方向的夾角均為θ=45°。若僅將兩小球的電荷量同時變?yōu)樵瓉?lái)的2倍，兩小球仍在原位置平衡。已知靜電力常量為k，重力加速度大小為g，下列說法正確的是
A.M帶正電荷 B. N帶正電荷
C. D.
答案:BC
解析：兩帶電小球之間的庫侖力為吸引力，電荷量大小均為q時庫侖力設為F，對N受力分析，N帶正電荷，M為負電荷，選項A錯誤B正確。由平衡條件可知，所受電場力qE與庫侖力F之差等于mg，即qE-F=mg，F(xiàn)=k。若僅將兩小球的電荷量同時變?yōu)樵瓉?lái)的2倍，其庫侖力增大到4F，電場力增加到2qE，兩小球仍在原位置平衡，則有2qE-4F=mg，聯立解得，選項C正確D錯誤。
5．(2023年高考海南卷）如圖，V型對接的絕緣斜面M、N固定在水平面上，兩斜面與水平面夾角均為，其中斜面N光滑．兩個質量相同的帶電小滑塊P、Q分別靜止在M、N上，P、Q連線垂直于斜面M，已知最大靜摩擦力等于滑動摩擦力．則P與M間的動摩擦因數至少為（ ）
A． B． C． D．
答案:D
解析：設PQ之間的庫侖力為F，滑塊質量為m，隔離Q受力分析，沿斜面方向，由平衡條件，可得Fcs30°=mgsin60°，隔離P受力分析，沿斜面方向，由平衡條件，可得μ（mg cs60°+F）=mgsin60°，聯立解得：μ=，選項D正確。
6.(2023·山東卷)如圖所示，一輕質光滑定滑輪固定在傾斜木板上，質量分別為m和2m的物塊A、B，通過不可伸長的輕繩跨過滑輪連接，A、B間的接觸面和輕繩均與木板平行．A與B間、B與木板間的動摩擦因數均為μ，設最大靜摩擦力等于滑動摩擦力．當木板與水平面的夾角為45°時，物塊A、B剛好要滑動，則μ的值為( )
A．eq \f(1,3) B．eq \f(1,4) C．eq \f(1,5) D．eq \f(1,6)
答案:C
解析：當木板與水平面的夾角為45°時，兩物塊剛好滑動，對A物塊受力分析如甲圖，沿斜面方向，A、B之間的滑動摩擦力f1＝μFN＝μmgcs 45°，根據平衡條件可知FT＝mgsin 45°＋μmgcs 45°，對B物塊受力分析如乙圖，沿斜面方向，B與斜面之間的滑動摩擦力f2＝μF′N＝μ3mgcs 45°，根據平衡條件可知2mgsin 45°＝FT＋μmgcs 45°＋μ3mgcs 45°，兩式相加，可得2mgsin45°＝mgsin 45°＋μmgcs 45°＋μmgcs 45°＋μ3mgcs 45°，解得μ＝eq \f(1,5)，A、B、D錯誤，C正確．故選C.

7.(2023湖南卷第5題）. 質量為的凹槽靜止在水平地面上，內壁為半圓柱面，截面如圖所示，為半圓的最低點，為半圓水平直徑的端點。凹槽恰好與豎直墻面接觸，內有一質量為的小滑塊。用推力推動小滑塊由A點向點緩慢移動，力的方向始終沿圓弧的切線方向，在此過程中所有摩擦均可忽略，下列說法正確的是（ ）
A. 推力先增大后減小
B. 凹槽對滑塊的支持力先減小后增大
C. 墻面對凹槽的壓力先增大后減小
D. 水平地面對凹槽的支持力先減小后增大
答案:C
解析：AB ．對滑塊受力分析，由平衡條件有
滑塊從A緩慢移動B點時，越來越大，則推力F越來越大，支持力N越來越小，所以AB錯誤；
C．對凹槽與滑塊整體分析，有墻面對凹槽的壓力為
則越來越大時，墻面對凹槽的壓力先增大后減小，所以C正確；
D．水平地面對凹槽支持力為
則越來越大時，水平地面對凹槽的支持力越來越小，所以D錯誤；
故選C。
8.(2023 年全國1）如圖，一粗糙斜面固定在地面上，斜面頂端裝有一光滑定滑輪。一細繩跨過滑輪，其一端懸掛物塊N。另一端與斜面上的物塊M相連，系統處于靜止?fàn)顟B(tài)?，F(xiàn)用水平向左的拉力緩慢拉動N，直至懸掛N的細繩與豎直方向成45°。已知M始終保持靜止，則在此過程中（ ）
A. 水平拉力的大小可能保持不變
B. M所受細繩的拉力大小一定一直增加
C. M所受斜面的摩擦力大小一定一直增加
D. M所受斜面的摩擦力大小可能先減小后增加
答案:BD
解析：：假設經過一定時間后N 物體與豎直方向的夾角為θ，對N 受力分析如左圖所示：
結合矢量三角形法，將物體所受的力放在一個封閉的力三角形中，當θ從0-45增大時，由幾何關系得：
故：A錯B對；開始時，因?yàn)椴淮_定靜摩擦力的大小與方向，即開始時靜摩擦力的大小可能沿斜面向上也可能沿斜面向下；所以對M受力分析可知，若起初M受到的摩擦力f沿斜面向下，則隨著繩子拉力T的增加，則摩擦力f也逐漸增大；若起初M受到的摩擦力f沿斜面向上，則隨著繩子拉力T的增加，摩擦力f可能先減小后增加。故本題選BD。

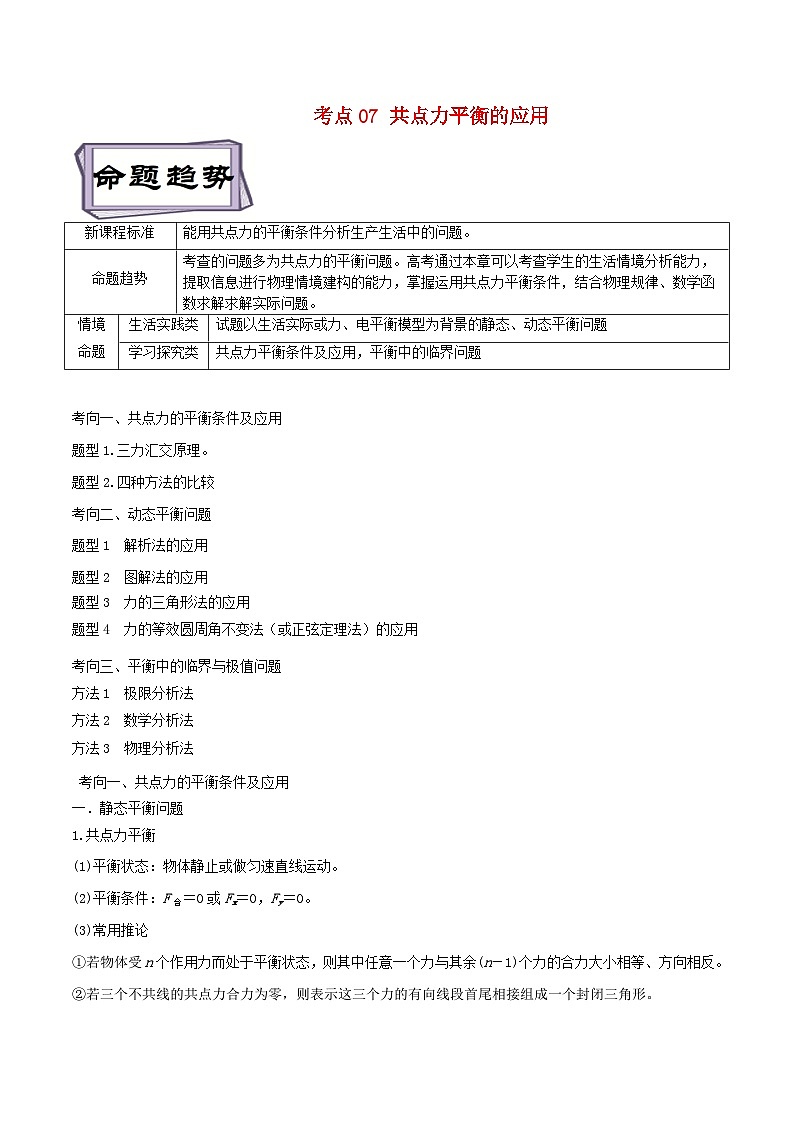

新課程標準
能用共點力的平衡條件分析生產生活中的問題。
命題趨勢
考查的問題多為共點力的平衡問題。高考通過本章可以考查學生的生活情境分析能力，提取信息進行物理情境建構的能力，掌握運用共點力平衡條件，結合物理規律、數學函數求解求解實際問題。
情境命題
生活實踐類
試題以生活實際或力、電平衡模型為背景的靜態、動態平衡問題
學習探究類
共點力平衡條件及應用，平衡中的臨界問題
