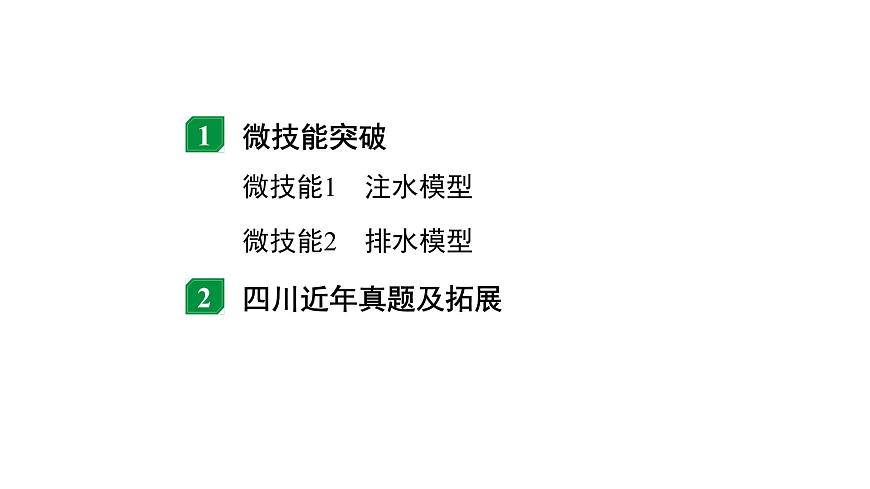

這是一份2024四川中考物理二輪重點專題研究 微專題 注水、排水模型浮力相關計算（課件），共19頁。PPT課件主要包含了微技能1注水模型，微技能2排水模型等內容，歡迎下載使用。

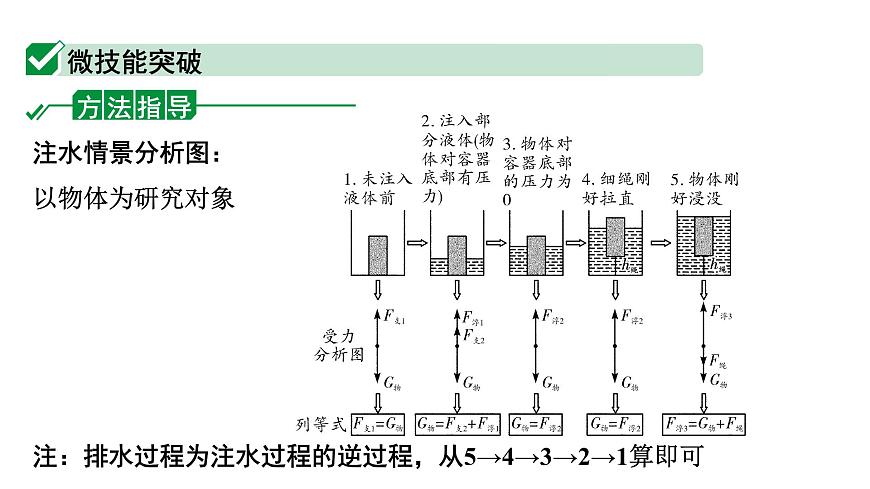

注水情景分析圖：以物體為研究對象
注：排水過程為注水過程的逆過程，從5→4→3→2→1算即可

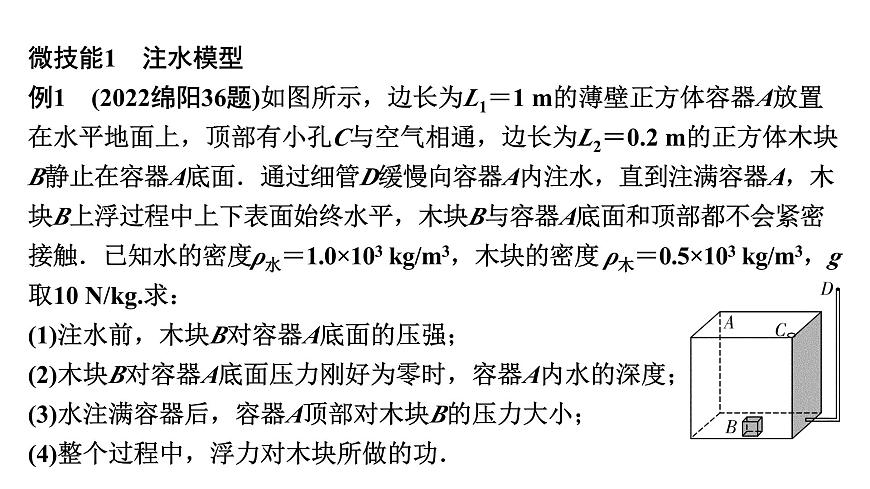

微技能1　注水模型例1　(2022綿陽36題)如圖所示，邊長為L1＝1 m的薄壁正方體容器A放置在水平地面上，頂部有小孔C與空氣相通，邊長為L2＝0.2 m的正方體木塊B靜止在容器A底面．通過細管D緩慢向容器A內注水，直到注滿容器A，木塊B上浮過程中上下表面始終水平，木塊B與容器A底面和頂部都不會緊密接觸．已知水的密度ρ水＝1.0×103 kg/m3，木塊的密度 ρ木＝0.5×103 kg/m3，g取10 N/kg.求：(1)注水前，木塊B對容器A底面的壓強；(2)木塊B對容器A底面壓力剛好為零時，容器A內水的深度；(3)水注滿容器后，容器A頂部對木塊B的壓力大?。?4)整個過程中，浮力對木塊所做的功．

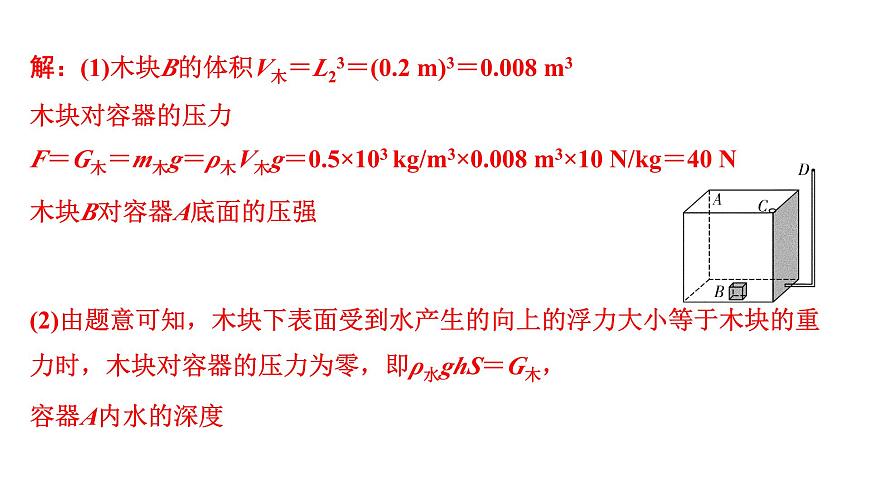

解：(1)木塊B的體積V木＝L23＝(0.2 m)3＝0.008 m3木塊對容器的壓力F＝G木＝m木g＝ρ木V木g＝0.5×103 kg/m3×0.008 m3×10 N/kg＝40 N木塊B對容器A底面的壓強(2)由題意可知，木塊下表面受到水產生的向上的浮力大小等于木塊的重力時，木塊對容器的壓力為零，即ρ水ghS＝G木，容器A內水的深度

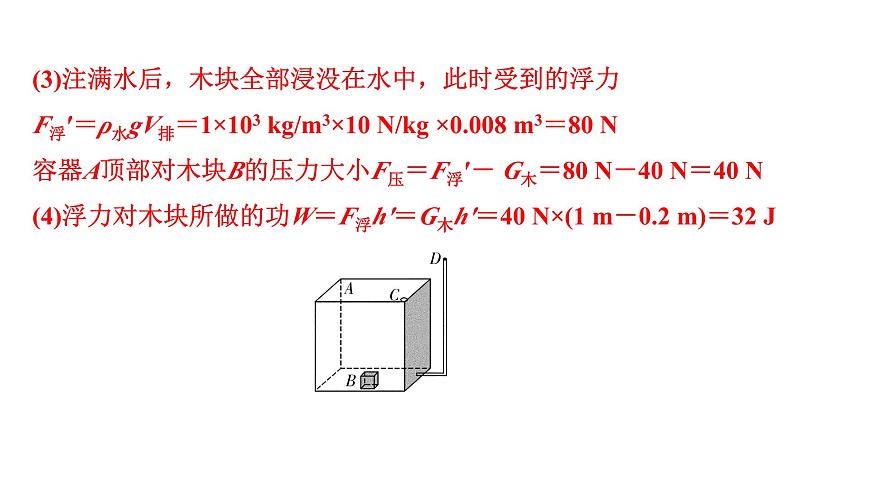

(3)注滿水后，木塊全部浸沒在水中，此時受到的浮力F浮′＝ρ水gV排＝1×103 kg/m3×10 N/kg ×0.008 m3＝80 N容器A頂部對木塊B的壓力大小F壓＝F浮′－ G木＝80 N－40 N＝40 N(4)浮力對木塊所做的功W＝F浮h′＝G木h′＝40 N×(1 m－0.2 m)＝32 J

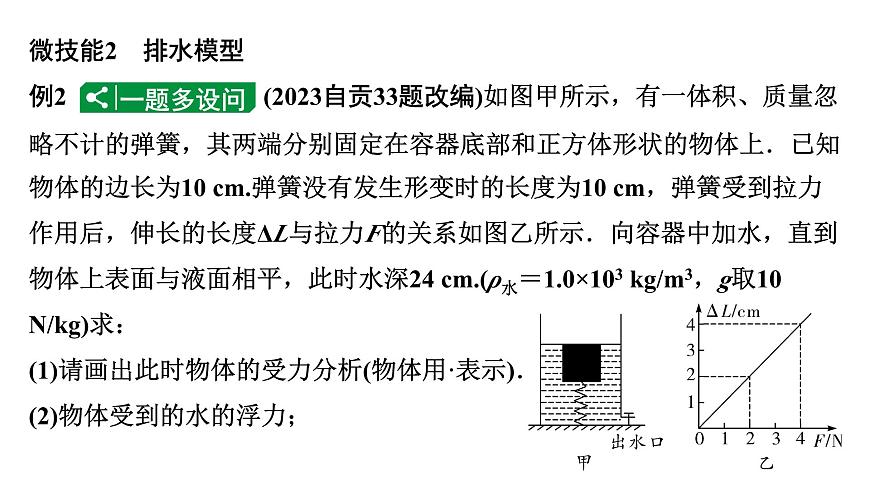

微技能2　排水模型例2 　 (2023自貢33題改編)如圖甲所示，有一體積、質量忽略不計的彈簧，其兩端分別固定在容器底部和正方體形狀的物體上．已知物體的邊長為10 cm.彈簧沒有發生形變時的長度為10 cm，彈簧受到拉力作用后，伸長的長度ΔL與拉力F的關系如圖乙所示．向容器中加水，直到物體上表面與液面相平，此時水深24 cm.(ρ水＝1.0×103 kg/m3，g取10 N/kg)求：(1)請畫出此時物體的受力分析(物體用·表示)．(2)物體受到的水的浮力；

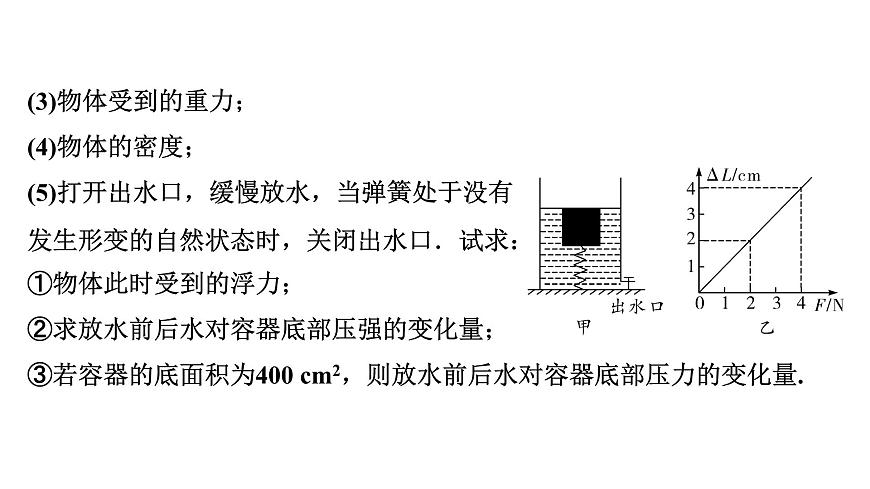

(3)物體受到的重力；(4)物體的密度；(5)打開出水口，緩慢放水，當彈簧處于沒有發生形變的自然狀態時，關閉出水口．試求：①物體此時受到的浮力；②求放水前后水對容器底部壓強的變化量；③若容器的底面積為400 cm2，則放水前后水對容器底部壓力的變化量.
解：(1)物體在水中受到浮力、彈簧拉力以及重力三個力
(2)物體剛好浸沒在水中，則有V排＝V物＝(0.1 m)3＝1×10－3 m3物體所受到水的浮力F?。溅阉甮V排＝1.0×103 kg/m3×10 N/kg×1×10－3 m3＝10 N
(3)由題意可知，當物體上表面與液面齊平時，物體上表面距容器底的距離h＝24 cm，彈簧的原長l彈簧＝10 cm，物體邊長a＝10 cm，則彈簧伸長的長度ΔL＝24 cm－10 cm－10 cm＝4 cm，由圖乙可知，此時彈簧對物體的拉力F拉＝4 N 由平衡條件得，物體的重力G物＝F?。璅拉＝10 N－4 N＝6 N(4)物體的密度
(5)①當彈簧處于沒有發生形變的狀態時，L彈簧＝10 cm，此時物體受到的浮力F浮′＝G物＝6 N②由阿基米德原理可得，物體排開水的體積物體浸入水中的深度此時水的深度h′＝L彈簧＋h浸＝0.1 m＋0.06 m＝0.16 m放水前后水對容器底部壓強的變化量Δp＝p－p′＝ρ水g(h－h(huán)′)＝1.0×103 kg/m3×10 N/kg×(0.24 m－0.16 m)＝800 Pa③放水前后水對容器底部壓力的變化量為ΔF＝ΔpS＝800 Pa×400×10－4 m2＝32 N
1. (2023綿陽37題12分)小文同學借助力傳感開關為自家太陽能熱水器設計向水箱注水的自動控制簡易裝置．裝置示意圖如圖所示，太陽能熱水器水箱儲水空間是底面積0.4 m2，高0.6 m的長方體．考慮既充分利用太陽能又節約用水．小文設計水箱儲水量最少不少于0.04 m3，最大不超過0.16 m3(圖中未標注最大和最少水位)．力傳感開關通過細繩在水箱內懸掛一根細長的圓柱形控制棒，并根據受到的細繩拉力大小打開水泵開關向水箱注水，或者斷開水泵開關停止向水箱注水，水泵開關狀態與細繩拉力大小的關系如下表所示．
已知控制棒重G＝18 N，密度ρ＝1.5×103 kg/m3.不計細繩質量與體積, 計算儲水量時控制棒排水體積忽略不計，水的密度ρ0＝1.0×103 kg/m3，g取10 N/kg.小文完成設計和安裝，自動控制簡易裝置按照設計正常工作．求：(1)水箱底受到水的最大壓強；(2)控制棒排開水的最小體積；(3)控制棒的長度。
解：(1)水箱中水的最大深度水箱底部受到的最大壓強為p＝ρ0gh＝1.0×103 kg/m3×10 N/kg×0.4 m＝4×103 Pa(2)當水箱儲水量為0.04 m3時，此時控制棒排開水的體積最小，F(xiàn)1＝16 N，F(xiàn)浮1＝G－F1＝18 N－16 N＝2 N控制棒排開水的最小體積為
(3)當水箱儲水量為0.16 m3時，此時控制棒排開水的體積最大，F(xiàn)2＝8 N，F(xiàn)浮2＝G－F2＝18 N－8 N＝10 N水箱儲水量最大時和最小時的高度差為控制棒受到的浮力差為ΔF?。紽浮2－F浮1＝10 N－2 N＝8 N控制棒排開水的體積差控制棒的底面積為控制棒的長度
2. (2021瀘州39題10分)智能制造是第四次工業革命的核心技術，下圖所示是為圓柱體涂抹防護油的智能裝置．其外殼是敞口的長方體容器，距容器底面h0處固定一支撐板C，C的中心有一小圓孔，圓柱體放在支撐板C的正中央．長方體的左下角有注油口，防護油能夠勻速注入長方體容器內部，當油的深度為0.175 m時，圓柱體剛好浮起離開支撐板C. 隨著液面升高，圓柱體豎直上浮，當油面上升到壓力傳感器時，停止注油，此時撐桿的Р點對圓柱體有20 N的豎直向下的壓力．已知h0＝0.1 m，小圓孔面積S0＝8×10－3 m2，圓柱體底面積S＝2×10－2 m2，圓柱體重12 N，支撐板C的厚度不計，g取10 N/kg.求：
(1)注油前，圓柱體對支撐板C的壓強；(2)圓柱體剛好浮起離開支撐板C時浸入油中的體積；(3)圓柱體的高度．
解：(1)注油前，圓柱體對支撐板C的壓力F＝G＝12 N支撐板C的受力面積S受＝S－S0＝2×10－2 m2－8×10－3 m2＝1.2×10－2 m2注油前，圓柱體對支撐板C的壓強(2)圓柱體浸入油中的高度h浸＝0.175 m－0.1 m＝0.075 m圓柱體浸入油中的體積V浸＝Sh浸＝2×10－2 m2×0.075 m＝1.5×10－3 m3
