2024山東中考物理二輪重點專題研究 微專題 電路識別、設計與連接（課件）

這是一份2024山東中考物理二輪重點專題研究 微專題 電路識別、設計與連接（課件），共24頁。PPT課件主要包含了電路識別，電路設計等內容，歡迎下載使用。
串、并聯電路的識別(煙臺2022.18，淄博2考，濟寧2023.8A)

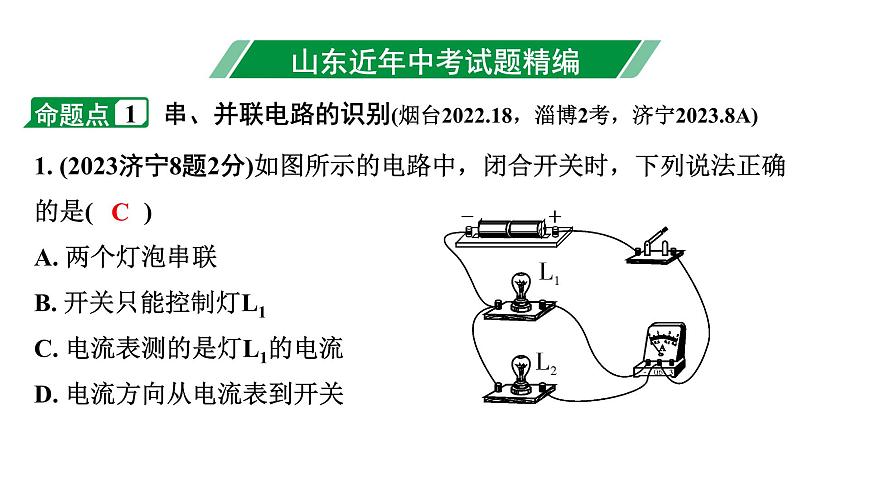

1. (2023濟寧8題2分)如圖所示的電路中，閉合開關時，下列說法正確的是(　　)A. 兩個燈泡串聯B. 開關只能控制燈L1C. 電流表測的是燈L1的電流D. 電流方向從電流表到開關

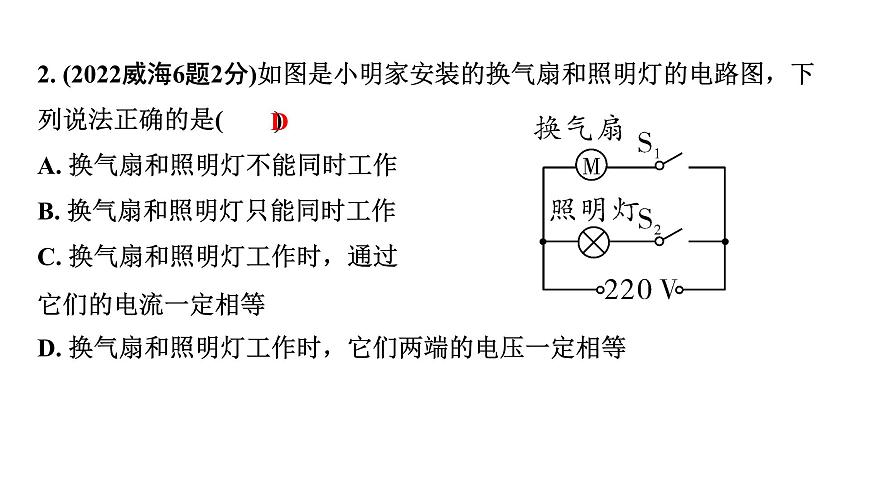

2. (2022威海6題2分)如圖是小明家安裝的換氣扇和照明燈的電路圖，下列說法正確的是(　　)A. 換氣扇和照明燈不能同時工作B. 換氣扇和照明燈只能同時工作C. 換氣扇和照明燈工作時，通過它們的電流一定相等D. 換氣扇和照明燈工作時，它們兩端的電壓一定相等

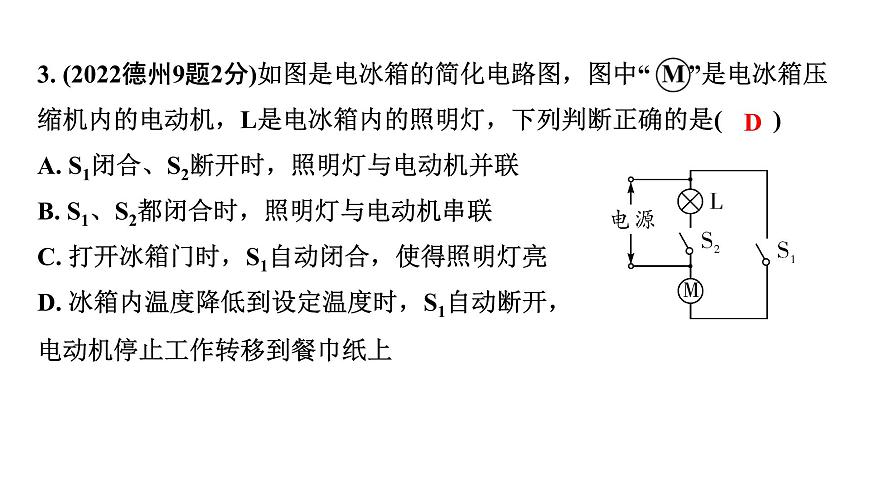

3. (2022德州9題2分)如圖是電冰箱的簡化電路圖，圖中“ ”是電冰箱壓縮機內的電動機，L是電冰箱內的照明燈，下列判斷正確的是(　　)A. S1閉合、S2斷開時，照明燈與電動機并聯B. S1、S2都閉合時，照明燈與電動機串聯C. 打開冰箱門時，S1自動閉合，使得照明燈亮D. 冰箱內溫度降低到設定溫度時，S1自動斷開，電動機停止工作轉移到餐巾紙上

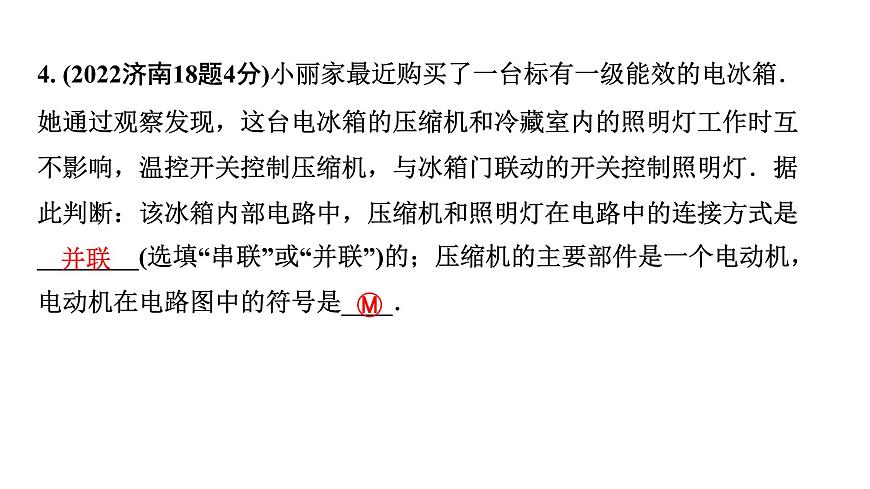

4. (2022濟南18題4分)小麗家最近購買了一臺標有一級能效的電冰箱．她通過觀察發現，這臺電冰箱的壓縮機和冷藏室內的照明燈工作時互不影響，溫控開關控制壓縮機，與冰箱門聯動的開關控制照明燈．據此判斷：該冰箱內部電路中，壓縮機和照明燈在電路中的連接方式是________(選填“串聯”或“并聯”)的；壓縮機的主要部件是一個電動機，電動機在電路圖中的符號是____．
連接電路圖、實物圖[煙臺4考，淄博4考，濟寧2023.20(2)]

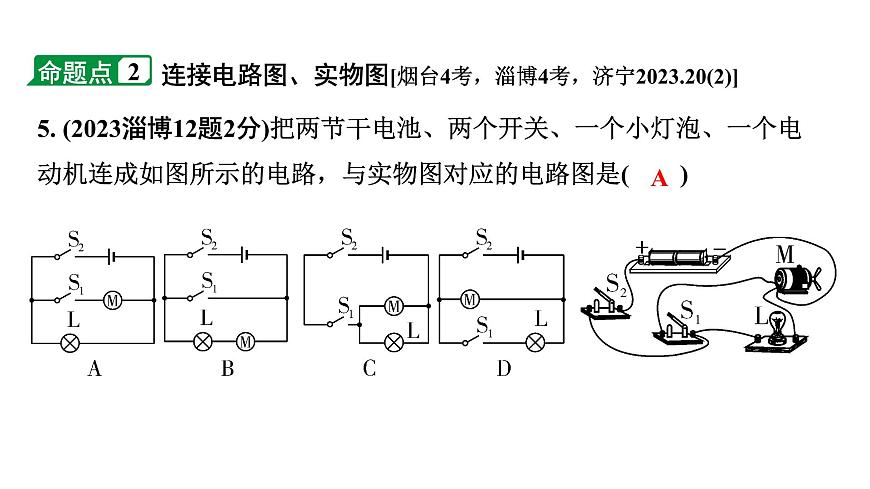

5. (2023淄博12題2分)把兩節干電池、兩個開關、一個小燈泡、一個電動機連成如圖所示的電路，與實物圖對應的電路圖是(　　)
電路設計(煙臺3考，淄博5考，濟寧3考)

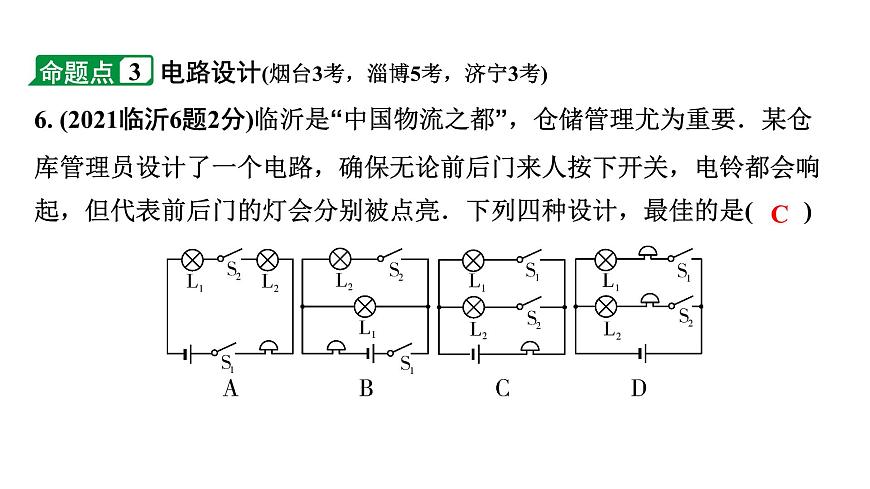

6. (2021臨沂6題2分)臨沂是“中國物流之都”，倉儲管理尤為重要．某倉庫管理員設計了一個電路，確保無論前后門來人按下開關，電鈴都會響起，但代表前后門的燈會分別被點亮．下列四種設計，最佳的是(　　)
7. (2020淄博12題2分)小明要設計一款電熱水壺，能實現自動抽水和加熱，且抽水和加熱能獨立操作．符合要求的電路是(　　)
8. (2020棗莊7題2分)現代社會倡導文明出行，經過交通路口要遵守“紅燈停，綠燈行，黃燈等”的規則，某學習小組的4名同學觀察十字路口的交通信號燈后，發現紅燈、綠燈、黃燈可以獨立工作，他們分別設計了如圖所示的電路圖，其中正確的是(　　)
9. (2023濟寧7題2分)小明利用一紅一綠兩個發光二極管(符號： )制作了一個神奇的裝置：當電流從該裝置一端流入時發紅光，從另一端流入時發綠光．下列各選項中，符合該裝置內部結構的可能是(　　)
10. (2023泰安12題2分)某同學設計了以下四種電路，其中電源電壓不變且未知，R0是已知阻值的定值電阻．在實驗中不拆改電路的情況下，能夠測量出未知電阻Rx阻值的電路是(　　)A. 只有① B. 只有②③C. 只有①②③ D. ①②③④都可以
11. (2022淄博20題3分)請將電源、電流表、電壓表三個元件的符號填入下圖電路的虛線框內，并將電路補充完整．要求：開關S閉合后，電流方向如圖所示，移動滑動變阻器的滑片P，小燈泡L變亮時，電壓表的示數變?。?br/>12. (2022煙臺21題3分)學習了電路相關知識后，小明想給自家的養殖場設計一種呼叫裝置，要求前后門來的客人均可呼叫，前門來的客人關閉開關，辦公室的電鈴響、紅燈亮；后門來的客人關閉開關，辦公室的電鈴響、綠燈亮．請在圖中幫助他畫出符合要求的電路圖(導線不得交叉)．
13. [2022濟寧17(2)題2分]圖甲為一種測定油箱內油量的裝置，把電流表刻度盤改為相應的油量體積數，就可以直接讀出油箱中的油量．當油箱中的油量減少時，浮子會帶動滑桿使電流表的示數變?。F(xiàn)將電流表換成電壓表，請用乙圖設計一個電路，使油箱中的油量消耗到最少時，電壓表的示數減小到零.
(1)電路中只有一條電流路徑，途中不分流——串聯(如圖甲)；(2)電路中電流在某一點分流(如圖乙中a點)，經過用電器后又在某一點匯流(如圖乙中b點)——分流點與匯流點之間的用電器并聯．
利用電流流向法識別串、并聯電路
1. 已知R1＝8 Ω，R2＝12 Ω，將R1和R2分別按如圖甲、乙方式接入電路，電源電壓都為12 V，閉合開關，試回答下列問題：(1)圖甲中R1、R2兩者的連接方式是_____；圖乙中R1、R2兩者的連接方式是_______；(2)圖甲中電壓表 測量_______兩端的電壓，電流表 的示數為________A；(3)圖乙中電流表 測量通過_______的電流，示數為______A；(4)甲、乙兩圖中R1兩端的電壓之比為________．
2. 分析如圖所示的電路，完成下面的問題：(1)當閉合開關S1，斷開開關S2、S3時，L1、L2______(選填“串聯”或“并聯”)．(2)當閉合開關S2、S3，斷開開關S1時，L1、L2______(選填“串聯”或“并聯”)．(3)若閉合開關S1、S3，而斷開開關S2，此時燈______亮，燈________不亮．(4)若閉合開關S3，而斷開開關S1、S2，此時燈L1________，燈L2________．(均選填“亮”或“不亮”)
3. 如圖所示的電路中，各元件完好，關于整個電路的連接，下列說法正確的是(　　)A. 只閉合S1，R1、R2并聯B. 只閉合S2，L、R1串聯C. 只閉合S2，會形成電源短路D. 只閉合S1，只有R2接入電路
(1)根據題中所給條件判斷出用電器的連接關系，如用電器之間是“相互影響”還是“互不影響”可以確定用電器之間的串、并聯關系；(2)“開關與被控制的用電器是串聯的”可以確定開關的位置；(3)當開關斷開時，用電器正常工作，閉合時用電器反而不能工作，則說明開關與該用電器并聯；(4)畫出或選定電路圖后將題干要求代入進行驗證，看所設計電路是否符合要求．注：電路設計以選擇題的形式出現時，也可以將選項中各個電路圖所產生的效果與題目要求對比，找出正確答案．
4. 我國交通法規中對司乘人員必須系安全帶作了嚴格要求．轎車上設有安全帶未系提示系統．當乘客坐在座椅上時，座椅下的開關S1即閉合，若未系安全帶(安全帶控制開關S2斷開)儀表盤上的指示燈將亮起；當系上安全帶時(安全帶控制開關S2閉合)，指示燈熄滅．如圖所示的有關電路設計符合要求的是(　　)
5. (2020岳陽)小明家里有一臺透明電冰箱，他發現電冰箱的門相當于一個開關， 當打開電冰箱的門時，燈亮，將門關上時，燈熄；電冰箱主要是利用壓縮機工作，壓縮機由溫控開關控制．下列電路圖符合上述要求的是(　　)
6. 如圖甲所示電路中，導線a的一端固定連接在鉛筆芯上，當導線b的一端在鉛筆芯上向右移動時，燈泡會變亮．請在圖乙中完成符合設計要求的電路圖．
