專題13 電磁感應
【命題規律】
1.命題角度：
（1）楞次定律與法拉第電磁感應定律的應用；
（2）電磁感應中的圖像問題；
（3）電磁感應中的動力學與能量問題.
（4）動量定理、動量守恒定律在電磁感應中的應用
2.?？碱}型：選擇題、計算題．
【知識薈萃】
★考向一、楞次定律與法拉第電磁感應定律的應用
1．感應電流方向的判斷
2.楞次定律中“阻礙”的主要表現形式
（1）阻礙原磁通量的變化——“增反減同”；
（2）阻礙物體間的相對運動——“來拒去留”；
（3）使線圈面積有擴大或縮小的趨勢——一般情況下為“增縮減擴”；
（4）阻礙原電流的變化（自感現象）——一般情況下為“增反減同”．
3．求感應電動勢的方法
（1）法拉第電磁感應定律：
E＝neq \f(ΔΦ,Δt)eq \b\lc\{\rc\ (\a\vs4\al\c1(S不變時，E＝nS\f(ΔB,Δt),B不變時，E＝nB\f(ΔS,Δt)))
（2）導體棒垂直切割磁感線：E＝BLv.
（3）導體棒繞與磁場平行的軸勻速轉動：E＝eq \f(1,2)BL2ω.
（4）線圈繞與磁場垂直的軸勻速轉動：e＝nBSωsin ωt.
4．應用法拉第電磁感應定律的三點注意
（1）公式E＝neq \f(ΔΦ,Δt)求解的是一個回路中某段時間內的平均電動勢，在磁通量均勻變化時，瞬時值才等于平均值．
（2）利用公式E＝nSeq \f(ΔB,Δt)求感應電動勢時，S為線圈在磁場范圍內的有效面積．
（3）通過回路截面的電荷量q＝eq \x\t(I)Δt＝eq \f(nΔΦ,R總Δt)Δt＝eq \f(nΔΦ,R總).q僅與n、ΔΦ和回路總電阻R總有關，與時間長短無關，與Φ是否均勻變化無關．
★考向二、電磁感應中的圖像問題
1．電磁感應中常見的圖像
常見的有磁感應強度、磁通量、感應電動勢、感應電流、速度、安培力等隨時間或位移的變化圖像．
2．解答此類問題的兩個常用方法
（1）排除法：定性分析電磁感應過程中某個物理量的變化情況，把握三個關注，快速排除錯誤的選項．這種方法能快速解決問題，但不一定對所有問題都適用．
（2）函數關系法：根據題目所給的條件寫出物理量之間的函數關系，再對圖像作出判斷，這種方法得到的結果準確、詳細，但不夠簡捷．
★考向三、電磁感應中的動力學與能量問題
1．電磁感應中的動力學與能量問題常出現的兩類情景：一是線框進出磁場；二是導體棒切割磁感線運動．兩類情景都綜合了電路、動力學、能量知識，有時還會與圖像結合，解題方法有相通之處．分析思路如下：
2．求解焦耳熱Q的三種方法
（1）焦耳定律：Q＝I2Rt，適用于電流恒定的情況；
（2）功能關系：Q＝W克安（W克安為克服安培力做的功）；
（3）能量轉化：Q＝ΔE（其他能的減少量）．
【特別提醒】
★考向四、動量定理在電磁感應中的應用
在導體單桿切割磁感線做變加速運動時，若牛頓運動定律和能量觀點不能解決問題，可運用動量定理巧妙解決問題
★考向五、動量守恒定律在電磁感應中的應用
“雙軌＋雙桿”模型
如圖，方向豎直向下的勻強磁場中有兩根位于同一水平面內的足夠長的平行金屬導軌，兩相同的光滑導體棒ab、cd靜止在導軌上．t＝0時，ab棒以初速度v0向右滑動．運動過程中，ab、cd棒始終與導軌垂直并接觸良好．
模型分析：雙軌和兩導體棒組成閉合回路，通過兩導體棒的感應電流相等，所受安培力大小也相等，ab棒受到水平向左的安培力，向右減速；cd棒受到水平向右的安培力，向右加速，最終導體棒ab、cd共速，感應電流消失，一起向右做勻速直線運動，該過程導體棒ab、cd組成的系統所受合外力為零，動量守恒：mabv0＝（mab＋mcd）v共，若ab棒、cd棒所在導軌不等間距，則動量不守恒，可考慮運用動量定理求解．
【特別提醒】
等距導軌上的雙棒模型
題型二 動量定理在電磁感應中的應用
關于電磁感應的一些問題中，物體做變加速運動，無法直接應用運動學公式或動能定理求解時，特別是涉及到求電荷量，變加速運動的時間、位移時，可用動量定理解決.
練后反饋
1、 單棒＋電阻模型
2、 不等距導軌上的雙棒模型
3、 棒＋電容器模型
【經典例題】
【例題1】1．如圖所示，豎直放置的U形光滑導軌與一電容器串聯.導軌平面有垂直于紙面的勻強磁場，金屬棒ab與導軌接觸良好，由靜止釋放后沿導軌下滑.電容C足夠大，原來不帶電，不計一切電阻.設導體棒的速度為v、動能為Ek、兩端的電壓為Uab.電容器上的電荷量為q.它們與時間t，位移x的關系圖像正確的是（ ）
A．B．
C．D．
【例題2】如圖所示，三條水平虛線、、之間有寬度為L(zhǎng)的兩個勻強磁場區域Ⅰ、Ⅱ，兩區域內的磁感應強度大小相等方向相反，正方形金屬線框abcd的質量為m、邊長為L(zhǎng)，開始ab邊與邊界重合，對線框施加拉力F使其勻加速通過磁場區，以順時針?lè)较螂娏鳛檎?，下列關于感應電流i和拉力F隨時間變化的圖像可能正確的是（ ）
A．B．
C．D．
【例題3】如圖所示，兩條平行光滑導軌相距，水平導軌足夠長，導軌電阻不計。水平軌道處在豎直向上勻強磁場中，磁感應強度為。金屬棒放在水平導軌上，金屬棒從斜軌上高處自由滑下。已知金屬棒、質量均為，金屬棒、電阻均為，整個過程中金屬棒、始終未相撞。求：
（1）金屬棒的最大加速度；
（2）金屬棒最多產生的熱量。
【例題4】如圖所示，將一細導線圍成邊長為的Ｎ匝正方形線框，并固定在水平紙面內，虛線恰好將線框分為左右對稱的兩部分，在虛線左側的空間內存在與紙面垂直的勻強磁場，規定垂直于紙面向里為磁場的正方向，磁感應強度隨時間變化的規律如圖所示，已知線框的電阻為，時勻強磁場的磁感應強度大小為。求
（1）若虛線右側的空間不存在磁場，線框中產生的感應電流方向；在內，通過線框某橫截面的電荷量；
（2）若虛線右側存在垂直紙面向外的勻強磁場，磁感應強度大小恒為，如圖所示，求時線框受到的安培力。
【精選習題】
一、單選題
1．“L”型的細銅棒在磁感應強度為B的勻強磁場中運動，已知“L”型細銅棒兩邊相互垂直，長度均為l，運動速度大小為v，則銅棒兩端電勢差的最大值為（ ）
A．B．C．D．
2．如圖所示，磁場中有兩個正方形導體環a、b，磁場方向與導體環所在平面垂直磁感應強度B隨時間均勻增大兩正方形邊長之比為2∶1，環中產生的感應電動勢分別和，不考慮兩環間的相互影響下列說法中正確的是（ ）
A．，感應電流均沿逆時針?lè)较駼．，感應電流均沿順時針?lè)较?br>C．，感應電流均沿逆時針?lè)较駾．，感應電流均沿順時針?lè)较?br>3．如圖所示，阻值不計、足夠長的平行光滑導軌豎直放置，上端連接一電阻，一金屬棒（電阻不計）水平放置與導軌接觸良好，導軌平面處于勻強磁場中且與磁場方向垂直，金屬棒從某處由靜止釋放向下運動，設運動過程中棒的加速度為a、動量為p、通過的電荷量為q、重力勢能為、位移為x、運動時間為t．下列圖像不正確的是（ ）
A．B．
C．D．
4．如圖甲所示，abcd是匝數為100匝、邊長為10 cm、總電阻為0.1 Ω的正方形閉合導線圈，放在與線圈平面垂直的圖示勻強磁場中，磁感應強度B隨時間t的變化關系如圖乙所示，則以下說法不正確的是（ ）
A．導線圈中產生的是交變電流
B．在t＝2.5 s時導線圈中產生的感應電動勢為1 V
C．在0～2 s內通過導線橫截面的電荷量為20 C
D．在0～2 s內，導線圈ad邊受到向右的增大的安培力
5．兩根足夠長的光滑導軌豎直放置，間距為L(zhǎng)，頂端接阻值為R的電阻．質量為m、電阻為r的金屬棒在距磁場上邊界某處由靜止釋放，金屬棒和導軌接觸良好，導軌所在平面與磁感應強度大小為B，方向垂直紙面向里的勻強磁場垂直，如圖所示。不計導軌的電阻，重力加速度為g，則下列說法正確的是（ ）
A．金屬棒在磁場中運動時，流過電阻R的電流方向?yàn)?br>B．金屬棒剛進磁場時一定做加速運動
C．金屬棒的速度為v時，金屬棒所受的安培力大小為
D．金屬棒以穩定的速度下滑時，電阻R的熱功率為
6．如圖所示的電路中，L是一個自感系數很大、直流電阻不計的線圈，、和是三個完全相同的燈泡，E是內阻不計的電源，在時刻，閉合開關S，電路穩定后在時刻斷開開關S，規定以電路穩定時流過、的電流方向?yàn)檎?，分別用、表示流過和的電流，則下圖中能定性描述電流I隨時間t變化關系的是（ ）
A．B．C．D．
二、解答題
7．如圖所示，、為間距足夠長的平行導軌，導軌平面與水平面間的夾角，、間連接有一個阻值的電阻。有一勻強磁場垂直于導軌平面且方向向上，磁感應強度為。將一根質量為的金屬棒緊靠放置在導軌上，且與導軌接觸良好?，F(xiàn)由靜止釋放金屬棒，當金屬棒滑行至處時達到穩定速度。已知金屬棒與導軌間的動摩擦因數，金屬棒沿導軌下滑過程中始終與平行，不計金屬棒和導軌的電阻（，，）。
（1）金屬棒到達處的速度大小；
（2）已知金屬棒從運動到過程中，通過電阻的電荷量為，求此過程中電阻產生的焦耳熱。
8．如圖所示，水平放置的平行金屬導軌，導軌間距為l=0.6m．M、N之間接有一個阻值為R=2 Ω的電阻，金屬棒CD固定在導軌之上，其電阻r=1 Ω，且和導軌始終接觸良好，導軌足夠長，其余電阻不計．整個裝置放在方向垂直導軌平面向下的磁場中，磁場區域足夠大，磁感應強度隨時間的變化規律如圖所示。開始時金屬棒CD靜止在與金屬導軌左端MN 距離d=1m處，t=1s時松開金屬棒時，其恰好移動，設最大靜摩擦力等于滑動摩擦力．求：
（1）t=0.5s時流過電阻R的電流大小；
（2）若t=1s時，金屬棒CD獲得水平向右的恒定拉力F=3.36N，求其運動的最大速度．
9．如圖所示，質量為m=0.1kg閉合矩形線框ABCD，由粗細均勻的導線繞制而成，其總電阻為R=0.04Ω，其中長LAD=40cm，寬LAB=20cm，線框平放在絕緣水平面上。線框右側有豎直向下的有界磁場，磁感應強度B=1.0T，磁場寬度d=10cm，線框在水平向右的恒力F=2N的作用下，從圖示位置由靜止開始沿水平方向向右運動，線框CD邊從磁場左側剛進入磁場時，恰好做勻速直線運動，速度大小為v1，AB邊從磁場右側離開磁場前，線框已經做勻速直線運動，速度大小為v2，整個過程中線框始終受到大小恒定的摩擦阻力Ff=1N，且線框不發生轉動。求：
（1）速度v1和v2的大?。?br>（2）求線框開始運動時，CD邊距磁場左邊界距離x；
（3）線框穿越磁場的過程中產生的焦耳熱。
10．電學計算題如圖所示，兩條水平放置的平行光滑金屬導軌面間距為，導軌處于勻強磁場中，磁感應強度大小為B，方向與導軌平面垂直。導軌左側連接阻值為R的電阻，質量為m的金屬棒被固定在導軌上，金屬棒通過細線跨過光滑滑輪與質量也為m的C物體相連，金屬桿始終與軌道垂直并保持接觸良好，電阻不計。金屬棒被松開后，經過時間t開始勻速運動，重力加速度為g，在時間t的運動過程中，求∶
（1）金屬棒末速度的大小v；
（2）若這一過程中通過電阻R的電量為q，金屬棒的位移；
（3）這一過程中電阻R中產生的熱量Q。
11．如圖所示，電阻、電阻和長直導線與波動高壓電源相連。在長導線的中間有一線圈，其中心與長直導線的距離m，線圈的橫截直徑為0.02m，如圖所示。線圈的兩端連接一個電阻與電容器C，線圈電阻為10Ω，匝數。接通高壓電源后，在長直導線回路中產生電流I，大小如圖所示，線圈一開始產生的感應電流方向從A到B。在時，電容器所帶的電荷量等于流過電阻的電荷量，且此時電容器恰好飽和。資料表明線圈各處的磁感應強度大小均可視為，其中。求：
（1）電容器的電容；
（2）若規定為電流的正方向，考慮線圈自感，定性畫出通過電阻的電流與時間t圖像。
12．如圖所示，一根包有絕緣層的長直細導線固定于水平地面，導線中有方向向左，大小為的恒定電流（已知距離導線為r處的磁感應強度大小為，k為已知常量），與該電流在同一豎直平面內固定一足夠長且電阻不計的V形金屬導軌，和與水平地面夾角均為。有一根長度為L(zhǎng)，質量為m，單位長度電阻為的金屬桿，放置于V形導軌底端且其中點位于O，現用一外力F（大小未知且可變）使金屬桿由靜止開始緊貼導軌豎直向上運動，運動過程中，桿身始終保持水平，且金屬桿與導軌組成的回路中感應電流恒定為I。不計一切摩擦阻力，重力加速度為g。
（1）判定運動中流過金屬桿的電流方向；
（2）求金屬桿運動到如圖所示h高度時的速率；并判斷此過程中金屬桿的加速度如何變化（無需說明理由）；
（3）求金屬桿從開始運動到脫離軌道的過程中，外力F所做的功。
楞次定律
右手定則
一般用于導體棒切割磁感線的情形
情景示例：導軌和導體棒電阻不計，以水平光滑導軌為例
過程分析
v－t圖像
不受外力，初速度不為零
設運動過程中某時刻棒的速度為v，加速度為a，a＝eq \f(B2L2v,mR)，a、v反向，導體棒做減速運動，v↓?a↓，當a＝0時，v＝0，導體棒做加速度減小的減速運動，最終靜止
外力為恒力，初速度為零
設運動過程中某時刻棒的速度為v，加速度為a＝eq \f(F,m)－eq \f(B2L2v,mR)，F(xiàn)恒定，a、v同向時，隨v的增大，a減小，當a＝0時，v最大，vm＝eq \f(FR,B2L2)
外力為恒力，初速度不為零
合力為零，做勻速直線運動
F＝eq \f(B2L2v0,R)
v↑?BLv↑?I↑?BIL↑?a↓?a＝0，做勻速直線運動
F＞eq \f(B2L2v0,R)
v↓?BLv↓?I↓?BIL↓?a↓?a＝0，做勻速直線運動
F＜eq \f(B2L2v0,R)
外力為變力，初速度為零，導體棒做勻加速直線運動
由F－eq \f(B2L2v,R)＝ma得
F＝eq \f(B2L2v,R)＋ma＝eq \f(B2L2a,R)·t＋ma
含容有外力，F(xiàn)恒定，v0＝0
電容器持續充電F－BIL＝ma，I＝eq \f(ΔQ,Δt)，ΔQ＝CΔU＝CBLΔv，a＝eq \f(Δv,Δt)，得a＝eq \f(F,m＋B2L2C)，a恒定，I恒定，導體棒做勻加速直線運動
雙桿切割式
分別隔離兩導體棒，F(xiàn)－eq \f(B2L2Δv,R總)＝mPQaPQ，eq \f(B2L2Δv,R總)＝mMNaMN，aPQ減小，aMN增大，當aPQ＝aMN時二者一起勻加速運動，存在穩定的速度差
求解的物理量
應用示例
電荷量或速度
－Beq \x\t(I)LΔt＝mv2－mv1，q＝eq \x\t(I)Δt.
位移
－eq \f(B2L2\x\t(v)Δt,R總)＝0－mv0，即－eq \f(B2L2x,R總)＝0－mv0
時間
－Beq \x\t(I)LΔt＋F其他Δt＝mv2－mv1
即－BLq＋F其他Δt＝mv2－mv1
已知電荷量q、F其他（F其他為恒力）
－eq \f(B2L2\x\t(v)Δt,R總)＋F其他Δt＝mv2－mv1，eq \x\t(v)Δt＝x
已知位移x、F其他（F其他為恒力）
常見情景（以水平光滑導軌為例）
過程分析
動量觀點的應用
雙棒切割式
棒MN做變減速運動，棒PQ做變加速運動，穩定時，兩棒的加速度均為零，以相同的速度勻速運動
等長雙棒所受的合外力為零，系統利用動量守恒定律求末速度，單棒利用動量定理求電荷量、相對位移
已知量（其中B、L、m已知）
待求量
關系式（以棒減速為例）
v1、v2
q
－Beq \x\t(I)LΔt＝mv2－mv1，q＝eq \x\t(I)Δt
v1、v2、R總
x
－eq \f(B2L2\x\t(v)Δt,R總)＝mv2－mv1，x＝eq \x\t(v)Δt
F其他為恒力，v1、v2、q
Δt
－Beq \x\t(I)LΔt＋F其他Δt＝mv2－mv1，q＝eq \x\t(I)Δt
F其他為恒力，v1、v2、x（或Δt）
Δt（或x）
eq \f(－B2L2\x\t(v)Δt,R總)＋F其他·Δt＝mv2－mv1，x＝eq \x\t(v)Δt
常見情景（以水平光滑導軌為例）
過程分析
動量觀點的應用
不等距導軌
棒MN做變減速運動，棒PQ做變加速運動，穩定時，兩棒的加速度均為零，兩棒以不同的速度做勻速運動，所圍的面積不變，末速度滿足關系式v1L1＝v2L2
雙棒所受的合外力不為零，系統動量不守恒，對每個棒分別用動量定理列式，聯立末速度關系求末速度
基本
模型
規律
無外力，電容器充電
（電阻阻值為R，電容器電容為C）
無外力，電容器放電
（電源電動勢為E，內阻不計，電容器電容為C）
電路特點
導體棒相當于電源，電容器被充電
電容器放電，相當于電源；導體棒受安培力而運動
電流的特點
安培力為阻力，棒減速，E減小，有I＝eq \f(BLv－UC,R)，電容器被充電UC變大，當BLv＝UC時，I＝0，F(xiàn)安＝0，棒勻速運動
電容器放電時，導體棒在安培力作用下開始運動，同時阻礙放電，導致電流減小，直至電流為零，此時UC＝BLv
運動特點及最終特征
a減小的減速運動，棒最終做勻速運動，此時I＝0，但電容器帶電荷量不為零
a減小的加速運動，最終勻速運動，I＝0
最終速度vm
電容器充的電荷量：q＝CU
最終電容器兩端電壓U＝BLv
對棒應用動量定理：
mv0－mv＝Beq \x\t(I)L·Δt＝BLq
v＝eq \f(mv0,m＋B2L2C)
電容器充的電荷量：q0＝CE
放電結束時電荷量：
q＝CU＝CBLvm
電容器釋放的電荷量：Δq＝q0－q＝CE－CBLvm
對棒應用動量定理：
mvm＝Beq \x\t(I)L·Δt＝BLΔq
vm＝eq \f(BLCE,m＋B2L2C)
v－t
圖像

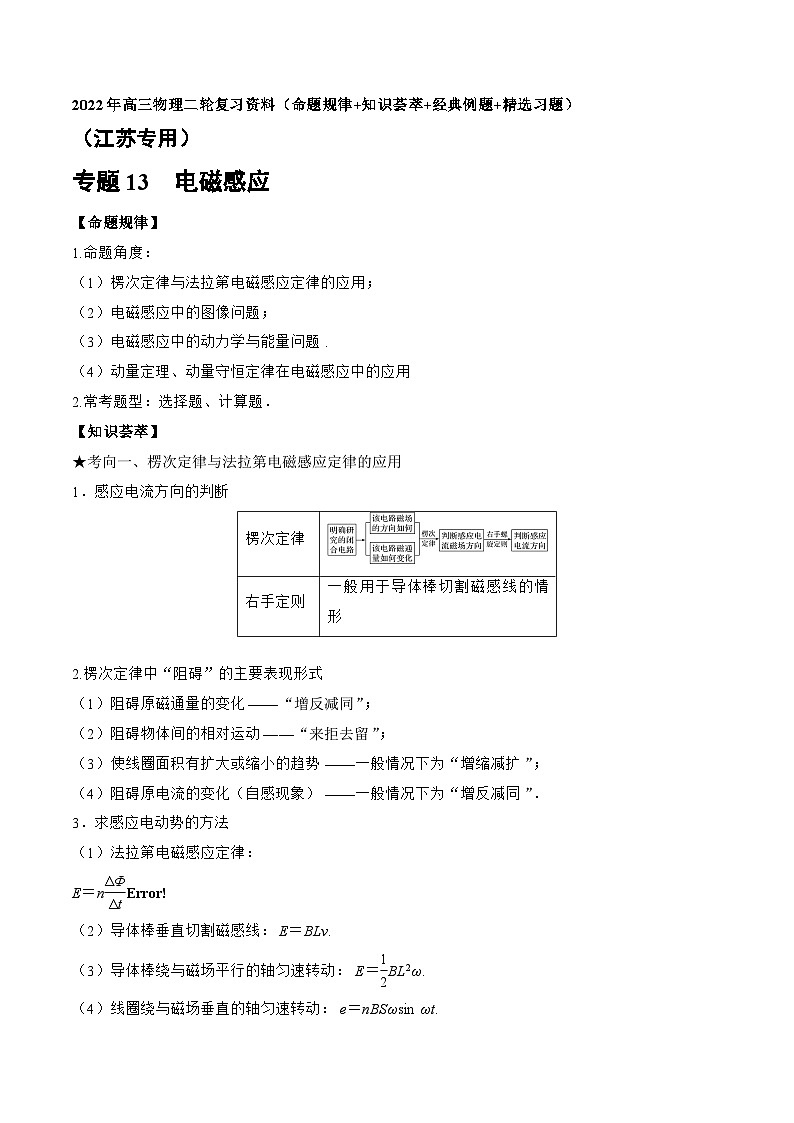

2022年高三物理二輪復習資料（命題規律+知識薈萃+經典例題+精選習題）
（江蘇專用）
專題13 電磁感應
【命題規律】
1.命題角度：
（1）楞次定律與法拉第電磁感應定律的應用；
（2）電磁感應中的圖像問題；
（3）電磁感應中的動力學與能量問題.
（4）動量定理、動量守恒定律在電磁感應中的應用
2.常考題型：選擇題、計算題．
【知識薈萃】
★考向一、楞次定律與法拉第電磁感應定律的應用
1．感應電流方向的判斷
2.楞次定律中“阻礙”的主要表現形式
（1）阻礙原磁通量的變化——“增反減同”；
（2）阻礙物體間的相對運動——“來拒去留”；
（3）使線圈面積有擴大或縮小的趨勢——一般情況下為“增縮減擴”；
（4）阻礙原電流的變化（自感現象）——一般情況下為“增反減同”．
3．求感應電動勢的方法
（1）法拉第電磁感應定律：
E＝neq \f(ΔΦ,Δt)eq \b\lc\{\rc\ (\a\vs4\al\c1(S不變時，E＝nS\f(ΔB,Δt),B不變時，E＝nB\f(ΔS,Δt)))
（2）導體棒垂直切割磁感線：E＝BLv.
（3）導體棒繞與磁場平行的軸勻速轉動：E＝eq \f(1,2)BL2ω.
（4）線圈繞與磁場垂直的軸勻速轉動：e＝nBSωsin ωt.

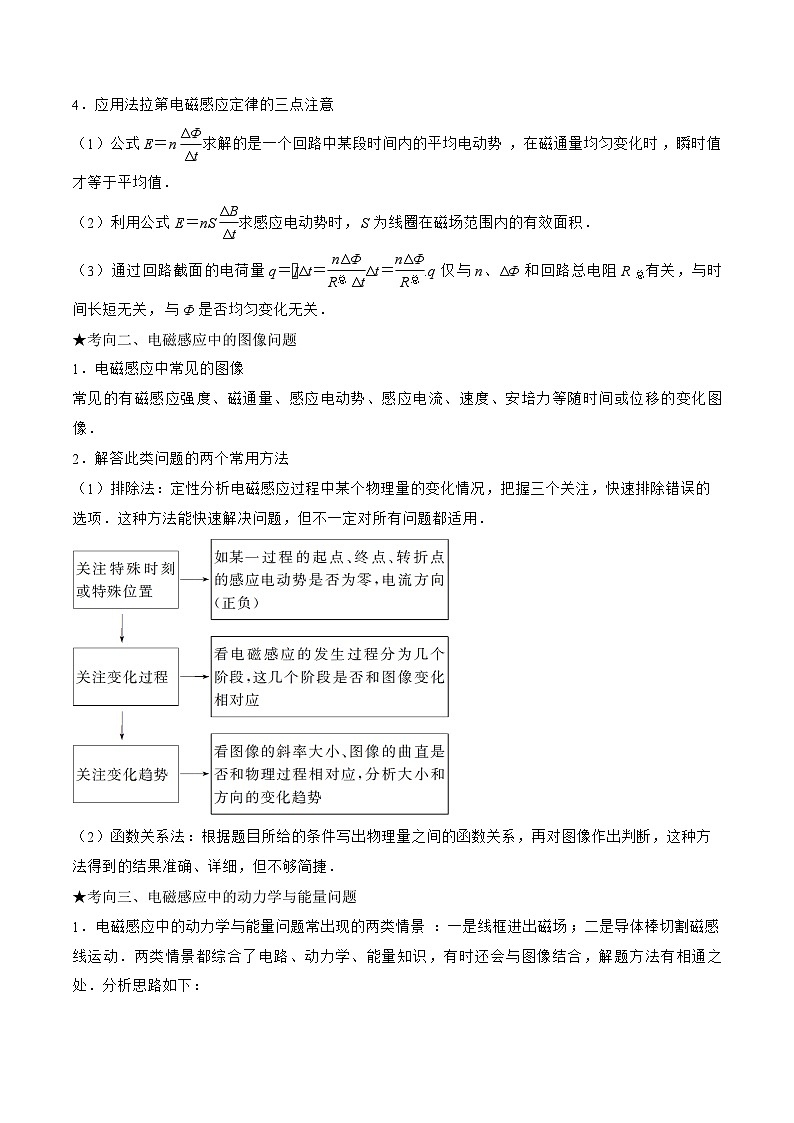

4．應用法拉第電磁感應定律的三點注意
（1）公式E＝neq \f(ΔΦ,Δt)求解的是一個回路中某段時間內的平均電動勢，在磁通量均勻變化時，瞬時值才等于平均值．
（2）利用公式E＝nSeq \f(ΔB,Δt)求感應電動勢時，S為線圈在磁場范圍內的有效面積．
（3）通過回路截面的電荷量q＝eq \x\t(I)Δt＝eq \f(nΔΦ,R總Δt)Δt＝eq \f(nΔΦ,R總).q僅與n、ΔΦ和回路總電阻R總有關，與時間長短無關，與Φ是否均勻變化無關．
★考向二、電磁感應中的圖像問題
1．電磁感應中常見的圖像
常見的有磁感應強度、磁通量、感應電動勢、感應電流、速度、安培力等隨時間或位移的變化圖像．
2．解答此類問題的兩個常用方法
（1）排除法：定性分析電磁感應過程中某個物理量的變化情況，把握三個關注，快速排除錯誤的選項．這種方法能快速解決問題，但不一定對所有問題都適用．
（2）函數關系法：根據題目所給的條件寫出物理量之間的函數關系，再對圖像作出判斷，這種方法得到的結果準確、詳細，但不夠簡捷．

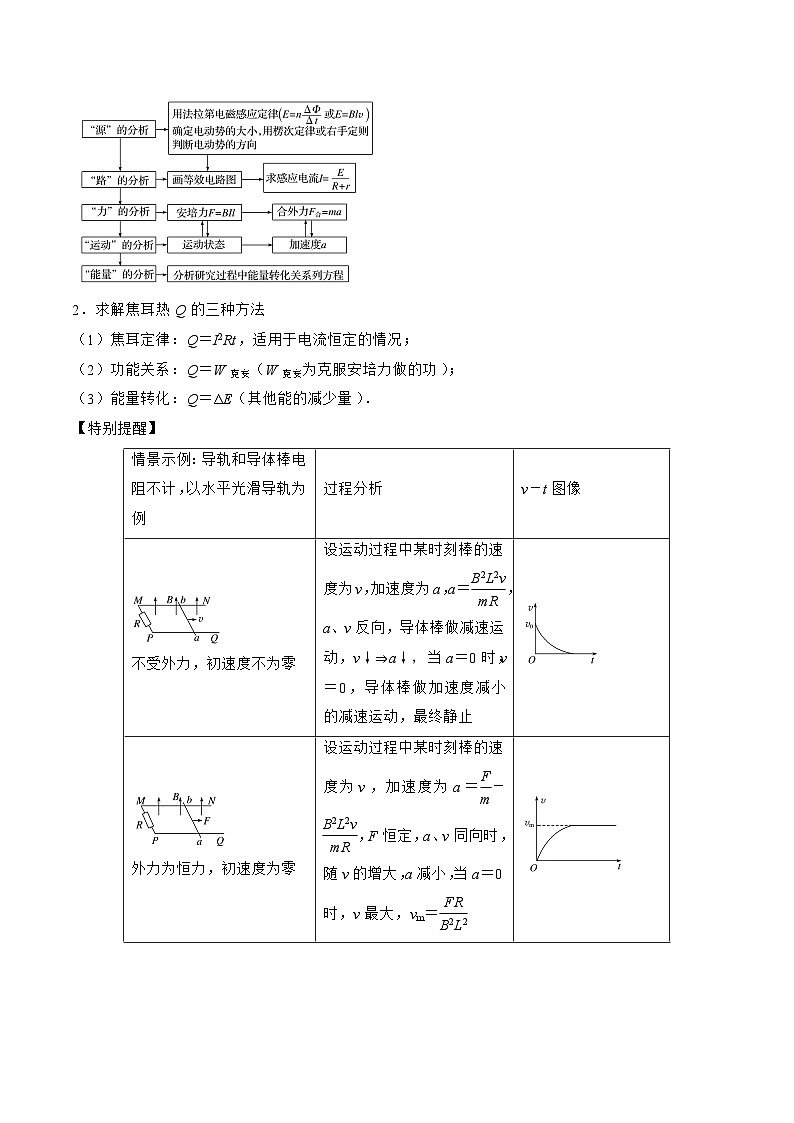

★考向三、電磁感應中的動力學與能量問題
1．電磁感應中的動力學與能量問題常出現的兩類情景：一是線框進出磁場；二是導體棒切割磁感線運動．兩類情景都綜合了電路、動力學、能量知識，有時還會與圖像結合，解題方法有相通之處．分析思路如下：
2．求解焦耳熱Q的三種方法
（1）焦耳定律：Q＝I2Rt，適用于電流恒定的情況；
（2）功能關系：Q＝W克安（W克安為克服安培力做的功）；
（3）能量轉化：Q＝ΔE（其他能的減少量）．
【特別提醒】
★考向四、動量定理在電磁感應中的應用
在導體單桿切割磁感線做變加速運動時，若牛頓運動定律和能量觀點不能解決問題，可運用動量定理巧妙解決問題
★考向五、動量守恒定律在電磁感應中的應用
“雙軌＋雙桿”模型
如圖，方向豎直向下的勻強磁場中有兩根位于同一水平面內的足夠長的平行金屬導軌，兩相同的光滑導體棒ab、cd靜止在導軌上．t＝0時，ab棒以初速度v0向右滑動．運動過程中，ab、cd棒始終與導軌垂直并接觸良好．
模型分析：雙軌和兩導體棒組成閉合回路，通過兩導體棒的感應電流相等，所受安培力大小也相等，ab棒受到水平向左的安培力，向右減速；cd棒受到水平向右的安培力，向右加速，最終導體棒ab、cd共速，感應電流消失，一起向右做勻速直線運動，該過程導體棒ab、cd組成的系統所受合外力為零，動量守恒：mabv0＝（mab＋mcd）v共，若ab棒、cd棒所在導軌不等間距，則動量不守恒，可考慮運用動量定理求解．
【特別提醒】
等距導軌上的雙棒模型
題型二 動量定理在電磁感應中的應用
關于電磁感應的一些問題中，物體做變加速運動，無法直接應用運動學公式或動能定理求解時，特別是涉及到求電荷量，變加速運動的時間、位移時，可用動量定理解決.
練后反饋
1、 單棒＋電阻模型
2、 不等距導軌上的雙棒模型
3、 棒＋電容器模型
【經典例題】
【例題1】1．如圖所示，豎直放置的U形光滑導軌與一電容器串聯.導軌平面有垂直于紙面的勻強磁場，金屬棒ab與導軌接觸良好，由靜止釋放后沿導軌下滑.電容C足夠大，原來不帶電，不計一切電阻.設導體棒的速度為v、動能為Ek、兩端的電壓為Uab.電容器上的電荷量為q.它們與時間t，位移x的關系圖像正確的是（ ）
A．B．
C．D．
【答案】 B
【解析】
AC．設導軌間距為L(zhǎng)，釋放后電容器充電，電路中充電電流i，棒受到向上的安培力，設瞬時加速度為a，根據牛頓第二定律得
mg-BiL=ma
由此得
mg-BLCBLa=ma
解得
可見棒的加速度不變，做勻加速直線運動
，
故AC錯誤；
B．根據
故B正確；
D．根據
與時間成正比，而棒做勻加速運動，故與位移不是正比關系，故D錯誤；
故選B。
【例題2】如圖所示，三條水平虛線、、之間有寬度為L(zhǎng)的兩個勻強磁場區域Ⅰ、Ⅱ，兩區域內的磁感應強度大小相等方向相反，正方形金屬線框abcd的質量為m、邊長為L(zhǎng)，開始ab邊與邊界重合，對線框施加拉力F使其勻加速通過磁場區，以順時針?lè)较螂娏鳛檎铝嘘P(guān)于感應電流i和拉力F隨時間變化的圖像可能正確的是（ ）
A．B．
C．D．
【答案】 B
【解析】
當ab邊向右運動0-L的過程中，用時間
電流
方向?yàn)檎较?；拉?br>當ab邊向右運動L-2L的過程中，用時間
電流
方向?yàn)樨?fù)方向；拉力
對比四個圖線可知，只有B正確。
故選B。
【例題3】如圖所示，兩條平行光滑導軌相距，水平導軌足夠長，導軌電阻不計。水平軌道處在豎直向上勻強磁場中，磁感應強度為。金屬棒放在水平導軌上，金屬棒從斜軌上高處自由滑下。已知金屬棒、質量均為，金屬棒、電阻均為，整個過程中金屬棒、始終未相撞。求：
（1）金屬棒的最大加速度；
（2）金屬棒最多產生的熱量。
【答案】 （1）；（2）
【解析】
（1）當金屬棒a剛進入磁場時速度最大，產生的感應電動勢最大，回路中感應電流最大，金屬棒b所受安培力最大，加速度最大。設金屬棒a剛進入磁場時的速度大小為v1，根據機械能守恒定律有
解得
此時金屬棒a產生的感應電動勢大小為
根據閉合電路歐姆定律可得此時回路中的感應電流大小為
此時金屬棒b所受安培力大小為
根據牛頓第二定律可得金屬棒的最大加速度為
（2）金屬棒a和b組成的系統動量守恒，易知二者最終將以共同速度運動，設此速度大小為v2，根據動量守恒定律有
解得
兩金屬棒電阻相同，通過的電流大小相等，所以產生的總焦耳熱相同，根據能量守恒定律有
解得
【例題4】如圖所示，將一細導線圍成邊長為的Ｎ匝正方形線框，并固定在水平紙面內，虛線恰好將線框分為左右對稱的兩部分，在虛線左側的空間內存在與紙面垂直的勻強磁場，規定垂直于紙面向里為磁場的正方向，磁感應強度隨時間變化的規律如圖所示，已知線框的電阻為，時勻強磁場的磁感應強度大小為。求
（1）若虛線右側的空間不存在磁場，線框中產生的感應電流方向；在內，通過線框某橫截面的電荷量；
（2）若虛線右側存在垂直紙面向外的勻強磁場，磁感應強度大小恒為，如圖所示，求時線框受到的安培力。
【答案】 （1）逆時針?lè)较颍?；?）方向水平向右，
【解析】
（1）由楞次定律可得電流方向是俯視逆時針?lè)较颍?br>法拉第電磁感應定律可得，感應電動勢
由圖像可知
導體框中產生的感應電動勢
導體框中電流
時間，通過導體框某橫截面的電荷量
（2）當時，虛線左側磁感應強度為
虛線左側線框受到水平向右的安培力
虛線右側線框受到水平向右的安培力
上、下兩邊框受到的安培力合力為0，導體框受到的安培力
【精選習題】
一、單選題
1．“L”型的細銅棒在磁感應強度為B的勻強磁場中運動，已知“L”型細銅棒兩邊相互垂直，長度均為l，運動速度大小為v，則銅棒兩端電勢差的最大值為（ ）
A．B．C．D．
【答案】 B
【解析】
當細銅棒切割磁感線的有效長度最大時，銅棒兩端的感應電動勢最大。如圖所示
當L型銅棒速度方向垂直銅棒兩端連線時，切割磁感線的有效長度為，此時銅棒兩端電勢差最大，最大值為
故B正確。
故選B。
2．如圖所示，磁場中有兩個正方形導體環a、b，磁場方向與導體環所在平面垂直磁感應強度B隨時間均勻增大兩正方形邊長之比為2∶1，環中產生的感應電動勢分別和，不考慮兩環間的相互影響下列說法中正確的是（ ）
A．，感應電流均沿逆時針?lè)较駼．，感應電流均沿順時針?lè)较?br>C．，感應電流均沿逆時針?lè)较駾．，感應電流均沿順時針?lè)较?br>【答案】 A
【解析】
根據法拉第電磁感應定律可得
根據題意可得
故
感應電流產生的磁場要阻礙原磁場的增大，即感應電流產生向里的感應磁場，根據楞次定律可得，感應電流均沿逆時針?lè)较颉?br>故選A。
3．如圖所示，阻值不計、足夠長的平行光滑導軌豎直放置，上端連接一電阻，一金屬棒（電阻不計）水平放置與導軌接觸良好，導軌平面處于勻強磁場中且與磁場方向垂直，金屬棒從某處由靜止釋放向下運動，設運動過程中棒的加速度為a、動量為p、通過的電荷量為q、重力勢能為、位移為x、運動時間為t．下列圖像不正確的是（ ）
A．B．
C．D．
【答案】 B
【解析】
A．感應電動流為
安培力為
根據牛頓第二定律有
則速度增加過程中，加速度逐漸減小，金屬棒做加速度逐漸減小的加速運動，所以A正確，不符合題意；
B．金屬棒的動量為
則動量與速度成正比，由于金屬棒做加速度逐漸減小的加速運動，其速度與時間圖像的斜率將逐漸減小，所以B錯誤，符合題意；
C．通過的電荷量為q，則有
所以電荷量q與位移x成正比，則C錯誤，不符合題意；
D．重力勢能為，則有
所以D正確，不符合題；
故選B。
4．如圖甲所示，abcd是匝數為100匝、邊長為10 cm、總電阻為0.1 Ω的正方形閉合導線圈，放在與線圈平面垂直的圖示勻強磁場中，磁感應強度B隨時間t的變化關系如圖乙所示，則以下說法不正確的是（ ）
A．導線圈中產生的是交變電流
B．在t＝2.5 s時導線圈中產生的感應電動勢為1 V
C．在0～2 s內通過導線橫截面的電荷量為20 C
D．在0～2 s內，導線圈ad邊受到向右的增大的安培力
【答案】 B
【解析】
A．根據楞次定律可知，在0～2s內的感應電流方向與2s～3s內的感應電流方向相反，即為交流電，A正確；
B．根據法拉第電磁感應定律，2.5s時的感應電動勢等于2s到3s內的感應電動勢，則有
B錯誤；
C．在0～2s時間內，感應電動勢為
再根據歐姆定律
根據
C正確；
D．根據楞次定律可得，線圈的電流方向是逆時針，則導線ad受到的安培力方向是水平向右，根據
磁場感應強度逐漸增大，電流強度和導線ad長不變，則安培力增大，D正確。
故選B。
5．兩根足夠長的光滑導軌豎直放置，間距為L(zhǎng)，頂端接阻值為R的電阻．質量為m、電阻為r的金屬棒在距磁場上邊界某處由靜止釋放，金屬棒和導軌接觸良好，導軌所在平面與磁感應強度大小為B，方向垂直紙面向里的勻強磁場垂直，如圖所示。不計導軌的電阻，重力加速度為g，則下列說法正確的是（ ）
A．金屬棒在磁場中運動時，流過電阻R的電流方向?yàn)?br>B．金屬棒剛進磁場時一定做加速運動
C．金屬棒的速度為v時，金屬棒所受的安培力大小為
D．金屬棒以穩定的速度下滑時，電阻R的熱功率為
【答案】 D
【解析】
A．當金屬棒向下運動時，根據楞次定律可判斷通過電電阻R的方向?yàn)閎→a，A錯誤；
B．由于無法確定金屬棒剛進入磁場時與重力的大小關系，B錯誤；
C．金屬棒進入磁場時，產生的感應電動勢，產生的感應電流是
所受到的安培力大小
C錯誤；
D．金屬棒穩定下滑時，電阻R的熱功率
且
可求得
D正確。
故選D。
6．如圖所示的電路中，L是一個自感系數很大、直流電阻不計的線圈，、和是三個完全相同的燈泡，E是內阻不計的電源，在時刻，閉合開關S，電路穩定后在時刻斷開開關S，規定以電路穩定時流過、的電流方向?yàn)檎?，分別用、表示流過和的電流，則下圖中能定性描述電流I隨時間t變化關系的是（ ）
A．B．C．D．
【答案】 C
【解析】
當閉合電鍵，因?yàn)榫€圈與D1串聯，所以電流I1會慢慢增大，燈泡D2這一支路立即就有電流。當電鍵斷開，D2這一支路電流立即消失，因?yàn)榫€圈阻礙電流的減小，所以通過 D1的電流不會立即消失，會從原來的大小慢慢減小，而且D1和D2、D3構成回路，通過 D1的電流也流過 D2，所以I2變成反向，且逐漸減小。
故選C。
二、解答題
7．如圖所示，、為間距足夠長的平行導軌，導軌平面與水平面間的夾角，、間連接有一個阻值的電阻。有一勻強磁場垂直于導軌平面且方向向上，磁感應強度為。將一根質量為的金屬棒緊靠放置在導軌上，且與導軌接觸良好?，F(xiàn)由靜止釋放金屬棒，當金屬棒滑行至處時達到穩定速度。已知金屬棒與導軌間的動摩擦因數，金屬棒沿導軌下滑過程中始終與平行，不計金屬棒和導軌的電阻（，，）。
（1）金屬棒到達處的速度大??；
（2）已知金屬棒從運動到過程中，通過電阻的電荷量為，求此過程中電阻產生的焦耳熱。
【答案】 （1）；（2）1.0J
【解析】
（1）當金屬棒達到穩定速度時，感應電動勢
D安培力
且
代入數據解得
（2）電量為
代入數據解得
從開始釋放到達，若克服安培力做功為，由動能定理得
根據功能關系知，產生的熱量
代入數據得
8．如圖所示，水平放置的平行金屬導軌，導軌間距為l=0.6m．M、N之間接有一個阻值為R=2 Ω的電阻，金屬棒CD固定在導軌之上，其電阻r=1 Ω，且和導軌始終接觸良好，導軌足夠長，其余電阻不計．整個裝置放在方向垂直導軌平面向下的磁場中，磁場區域足夠大，磁感應強度隨時間的變化規律如圖所示。開始時金屬棒CD靜止在與金屬導軌左端MN 距離d=1m處，t=1s時松開金屬棒時，其恰好移動，設最大靜摩擦力等于滑動摩擦力．求：
（1）t=0.5s時流過電阻R的電流大小；
（2）若t=1s時，金屬棒CD獲得水平向右的恒定拉力F=3.36N，求其運動的最大速度．
【答案】 （1）0.4A；（2）6m/s
【解析】
（1）根據法拉第電磁感應定律，有
根據閉合電路歐姆定律，有
（2）t=1s時金屬棒恰好移動 ，可知
當金屬棒的加速度a=0時有最大速度
解得
解得
v=6m/s
9．如圖所示，質量為m=0.1kg閉合矩形線框ABCD，由粗細均勻的導線繞制而成，其總電阻為R=0.04Ω，其中長LAD=40cm，寬LAB=20cm，線框平放在絕緣水平面上。線框右側有豎直向下的有界磁場，磁感應強度B=1.0T，磁場寬度d=10cm，線框在水平向右的恒力F=2N的作用下，從圖示位置由靜止開始沿水平方向向右運動，線框CD邊從磁場左側剛進入磁場時，恰好做勻速直線運動，速度大小為v1，AB邊從磁場右側離開磁場前，線框已經做勻速直線運動，速度大小為v2，整個過程中線框始終受到大小恒定的摩擦阻力Ff=1N，且線框不發生轉動。求：
（1）速度v1和v2的大?。?br>（2）求線框開始運動時，CD邊距磁場左邊界距離x；
（3）線框穿越磁場的過程中產生的焦耳熱。
【答案】 （1）1m/s，1m/s；（2）0.05m；（3）0.5J
【解析】
（1）設CD邊剛進入磁場時線框所受安培力大小為FA，根據平衡條件可得
根據法拉第電磁感應定律、閉合電路歐姆定律以及安培力公式綜合可得
解得
設線框速度大小為v2時時所受安培力大小為FA′，同前理有
解得
（2）從線框開始運動到AB邊剛進入磁場的過程中，根據動能定理可得
解得
（3）線框穿越磁場的過程中產生的焦耳熱Q等于克服安培力做的功，根據動能定理可得
解得
10．電學計算題如圖所示，兩條水平放置的平行光滑金屬導軌面間距為，導軌處于勻強磁場中，磁感應強度大小為B，方向與導軌平面垂直。導軌左側連接阻值為R的電阻，質量為m的金屬棒被固定在導軌上，金屬棒通過細線跨過光滑滑輪與質量也為m的C物體相連，金屬桿始終與軌道垂直并保持接觸良好，電阻不計。金屬棒被松開后，經過時間t開始勻速運動，重力加速度為g，在時間t的運動過程中，求∶
（1）金屬棒末速度的大小v；
（2）若這一過程中通過電阻R的電量為q，金屬棒的位移；
（3）這一過程中電阻R中產生的熱量Q。
【答案】 （1）；（2）；（3）。
【解析】
（1）金屬棒勻速運動時，由共點力平衡條件可得
同時
聯立解得：；
（2）金屬棒被松開后，經過時間t開始勻速運動過程中，由法拉第電磁感應定律可得
同時
聯立解得：；
（3）根據能量守恒可得
解得：。
11．如圖所示，電阻、電阻和長直導線與波動高壓電源相連。在長導線的中間有一線圈，其中心與長直導線的距離m，線圈的橫截直徑為0.02m，如圖所示。線圈的兩端連接一個電阻與電容器C，線圈電阻為10Ω，匝數。接通高壓電源后，在長直導線回路中產生電流I，大小如圖所示，線圈一開始產生的感應電流方向從A到B。在時，電容器所帶的電荷量等于流過電阻的電荷量，且此時電容器恰好飽和。資料表明線圈各處的磁感應強度大小均可視為，其中。求：
（1）電容器的電容；
（2）若規定為電流的正方向，考慮線圈自感，定性畫出通過電阻的電流與時間t圖像。
【答案】 （1）1.1×10?5F：（2）
【解析】
解：（1）由電磁感應定律，可得線圈產生的感應電動勢
又因?yàn)?
因此有
Q=It=π×10?7C
U=Ir=9π×10?3V
所以
（2）由（1）可知I=π×10?4A，若規定為電流的正方向，由線圈的自感性質，可做出圖像如圖所示。
12．如圖所示，一根包有絕緣層的長直細導線固定于水平地面，導線中有方向向左，大小為的恒定電流（已知距離導線為r處的磁感應強度大小為，k為已知常量），與該電流在同一豎直平面內固定一足夠長且電阻不計的V形金屬導軌，和與水平地面夾角均為。有一根長度為L(zhǎng)，質量為m，單位長度電阻為的金屬桿，放置于V形導軌底端且其中點位于O，現用一外力F（大小未知且可變）使金屬桿由靜止開始緊貼導軌豎直向上運動，運動過程中，桿身始終保持水平，且金屬桿與導軌組成的回路中感應電流恒定為I。不計一切摩擦阻力，重力加速度為g。
（1）判定運動中流過金屬桿的電流方向；
（2）求金屬桿運動到如圖所示h高度時的速率；并判斷此過程中金屬桿的加速度如何變化（無需說明理由）；
（3）求金屬桿從開始運動到脫離軌道的過程中，外力F所做的功。
【答案】 （1） 水平向左；（2） ，加速度隨著導體棒的位移在均勻增大；（3）
【解析】
（1）根據右手螺旋定則，長直導線在導軌處產生的磁場方向?yàn)榇怪奔埫嫦蚶?，根?jù)右手定則，運動中流過金屬桿的電流方向?yàn)樗较蜃蟆?br>（2）金屬桿接入電路的有效長度為
則電路中的電阻為
電源電動勢為
其中
解得
根據上式可知，導體棒速度與導體棒的位移成正比，即加速度隨著導體棒的位移在均勻增大。
（3）導體棒脫離軌道上，其速度為
導體棒上升x時，在極短時間內產生的熱量為
則導體棒脫離導軌時，電路產生的熱量為
對導體棒，根據動能定理得
結合功能關系有
解得
楞次定律
右手定則
一般用于導體棒切割磁感線的情形
情景示例：導軌和導體棒電阻不計，以水平光滑導軌為例
過程分析
v－t圖像
不受外力，初速度不為零
設運動過程中某時刻棒的速度為v，加速度為a，a＝eq \f(B2L2v,mR)，a、v反向，導體棒做減速運動，v↓?a↓，當a＝0時，v＝0，導體棒做加速度減小的減速運動，最終靜止
外力為恒力，初速度為零
設運動過程中某時刻棒的速度為v，加速度為a＝eq \f(F,m)－eq \f(B2L2v,mR)，F(xiàn)恒定，a、v同向時，隨v的增大，a減小，當a＝0時，v最大，vm＝eq \f(FR,B2L2)
外力為恒力，初速度不為零
合力為零，做勻速直線運動
F＝eq \f(B2L2v0,R)
v↑?BLv↑?I↑?BIL↑?a↓?a＝0，做勻速直線運動
F＞eq \f(B2L2v0,R)
v↓?BLv↓?I↓?BIL↓?a↓?a＝0，做勻速直線運動
F＜eq \f(B2L2v0,R)
外力為變力，初速度為零，導體棒做勻加速直線運動
由F－eq \f(B2L2v,R)＝ma得
F＝eq \f(B2L2v,R)＋ma＝eq \f(B2L2a,R)·t＋ma
含容有外力，F(xiàn)恒定，v0＝0
電容器持續充電F－BIL＝ma，I＝eq \f(ΔQ,Δt)，ΔQ＝CΔU＝CBLΔv，a＝eq \f(Δv,Δt)，得a＝eq \f(F,m＋B2L2C)，a恒定，I恒定，導體棒做勻加速直線運動
雙桿切割式
分別隔離兩導體棒，F(xiàn)－eq \f(B2L2Δv,R總)＝mPQaPQ，eq \f(B2L2Δv,R總)＝mMNaMN，aPQ減小，aMN增大，當aPQ＝aMN時二者一起勻加速運動，存在穩定的速度差
求解的物理量
應用示例
電荷量或速度
－Beq \x\t(I)LΔt＝mv2－mv1，q＝eq \x\t(I)Δt.
位移
－eq \f(B2L2\x\t(v)Δt,R總)＝0－mv0，即－eq \f(B2L2x,R總)＝0－mv0
時間
－Beq \x\t(I)LΔt＋F其他Δt＝mv2－mv1
即－BLq＋F其他Δt＝mv2－mv1
已知電荷量q、F其他（F其他為恒力）
－eq \f(B2L2\x\t(v)Δt,R總)＋F其他Δt＝mv2－mv1，eq \x\t(v)Δt＝x
已知位移x、F其他（F其他為恒力）
常見情景（以水平光滑導軌為例）
過程分析
動量觀點的應用
雙棒切割式
棒MN做變減速運動，棒PQ做變加速運動，穩定時，兩棒的加速度均為零，以相同的速度勻速運動
等長雙棒所受的合外力為零，系統利用動量守恒定律求末速度，單棒利用動量定理求電荷量、相對位移
已知量（其中B、L、m已知）
待求量
關系式（以棒減速為例）
v1、v2
q
－Beq \x\t(I)LΔt＝mv2－mv1，q＝eq \x\t(I)Δt
v1、v2、R總
x
－eq \f(B2L2\x\t(v)Δt,R總)＝mv2－mv1，x＝eq \x\t(v)Δt
F其他為恒力，v1、v2、q
Δt
－Beq \x\t(I)LΔt＋F其他Δt＝mv2－mv1，q＝eq \x\t(I)Δt
F其他為恒力，v1、v2、x（或Δt）
Δt（或x）
eq \f(－B2L2\x\t(v)Δt,R總)＋F其他·Δt＝mv2－mv1，x＝eq \x\t(v)Δt
常見情景（以水平光滑導軌為例）
過程分析
動量觀點的應用
不等距導軌
棒MN做變減速運動，棒PQ做變加速運動，穩定時，兩棒的加速度均為零，兩棒以不同的速度做勻速運動，所圍的面積不變，末速度滿足關系式v1L1＝v2L2
雙棒所受的合外力不為零，系統動量不守恒，對每個棒分別用動量定理列式，聯立末速度關系求末速度
基本
模型
規律
無外力，電容器充電
（電阻阻值為R，電容器電容為C）
無外力，電容器放電
（電源電動勢為E，內阻不計，電容器電容為C）
電路特點
導體棒相當于電源，電容器被充電
電容器放電，相當于電源；導體棒受安培力而運動
電流的特點
安培力為阻力，棒減速，E減小，有I＝eq \f(BLv－UC,R)，電容器被充電UC變大，當BLv＝UC時，I＝0，F(xiàn)安＝0，棒勻速運動
電容器放電時，導體棒在安培力作用下開始運動，同時阻礙放電，導致電流減小，直至電流為零，此時UC＝BLv
運動特點及最終特征
a減小的減速運動，棒最終做勻速運動，此時I＝0，但電容器帶電荷量不為零
a減小的加速運動，最終勻速運動，I＝0
最終速度vm
電容器充的電荷量：q＝CU
最終電容器兩端電壓U＝BLv
對棒應用動量定理：
mv0－mv＝Beq \x\t(I)L·Δt＝BLq
v＝eq \f(mv0,m＋B2L2C)
電容器充的電荷量：q0＝CE
放電結束時電荷量：
q＝CU＝CBLvm
電容器釋放的電荷量：Δq＝q0－q＝CE－CBLvm
對棒應用動量定理：
mvm＝Beq \x\t(I)L·Δt＝BLΔq
vm＝eq \f(BLCE,m＋B2L2C)
v－t
圖像
